LG노트북 15N540-UT50K, 15N540-MFLGL 분해

by 동탄컴퓨터수리 031-8015-2456 2022. 6. 1.

LG노트북 15N540-UT50K 분해

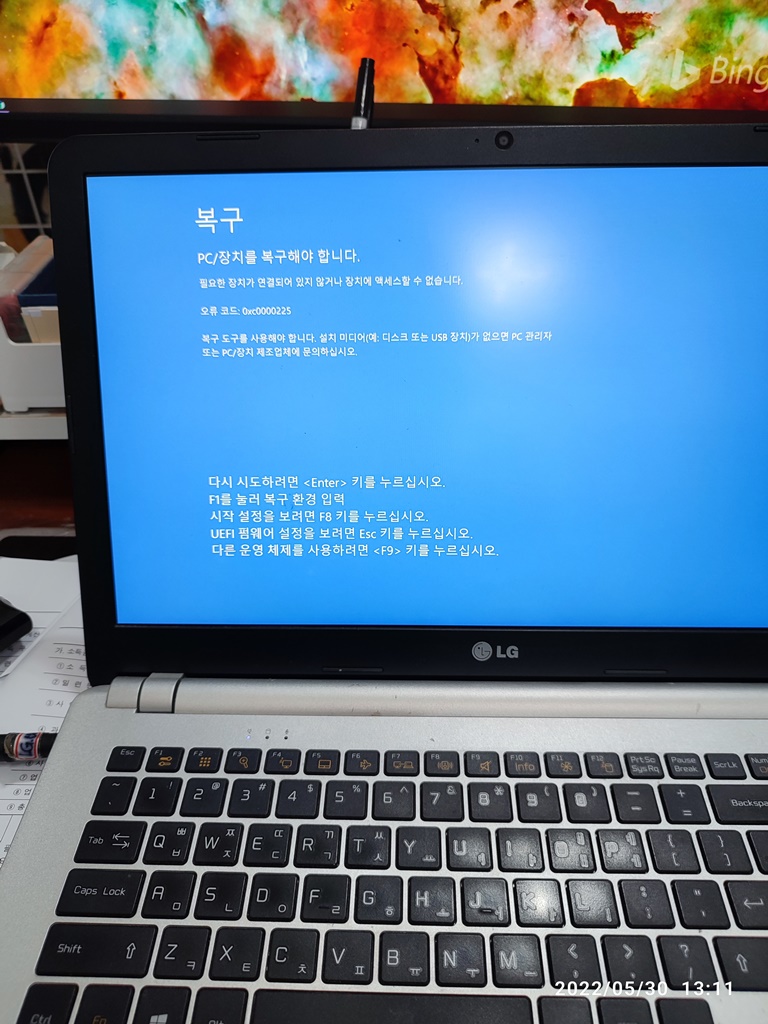

아래와 같은 오류 코드 0xc0000225가 뜨고 윈도우 로딩이 안되는 노트북이 입고됐습니다.

0xc0000225
0xc0000225 윈도우 복구창

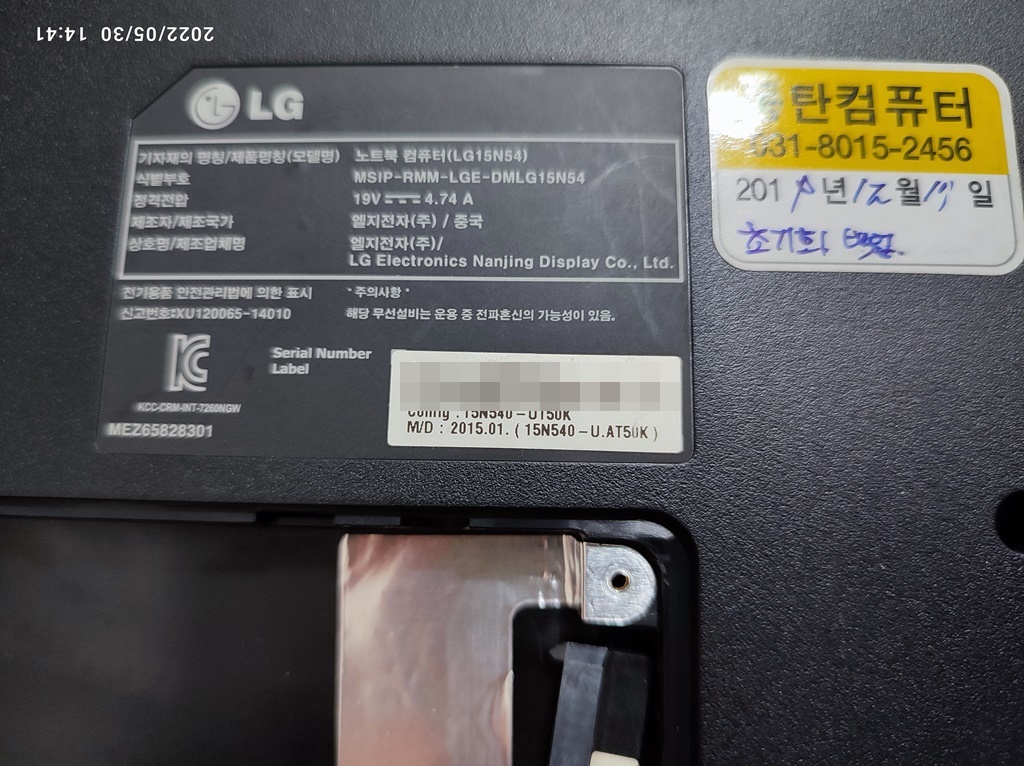

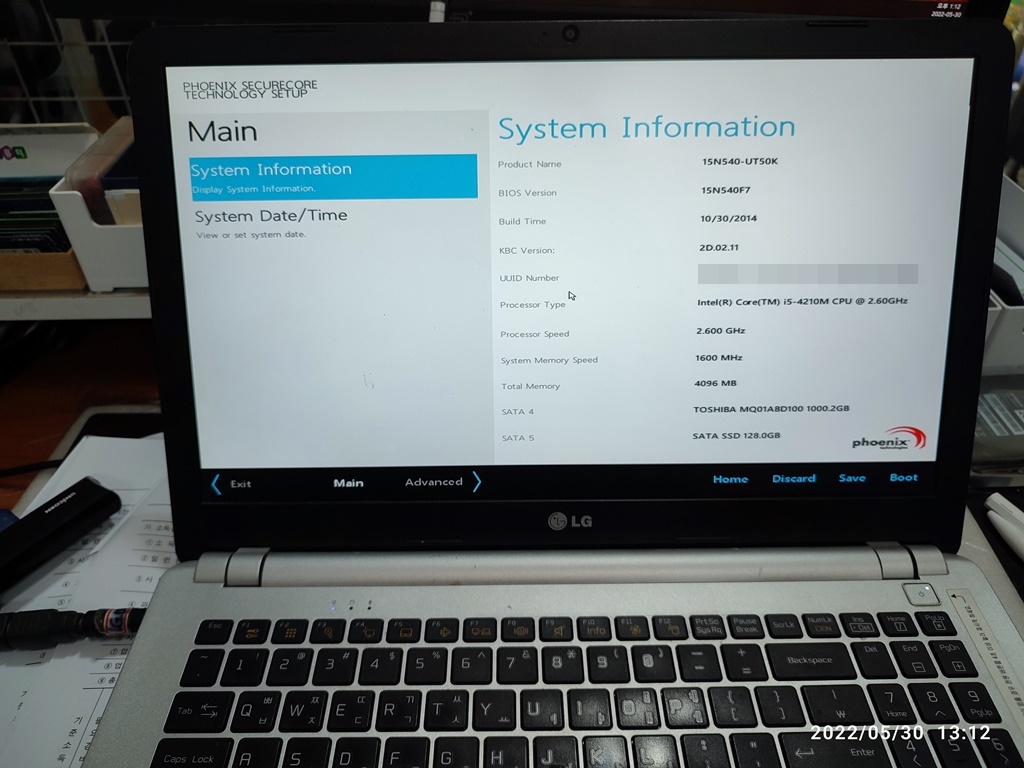

15N540-UT50K 2014년 LG 노트북 입니다.

15N540-UT50K
15N540-UT50K

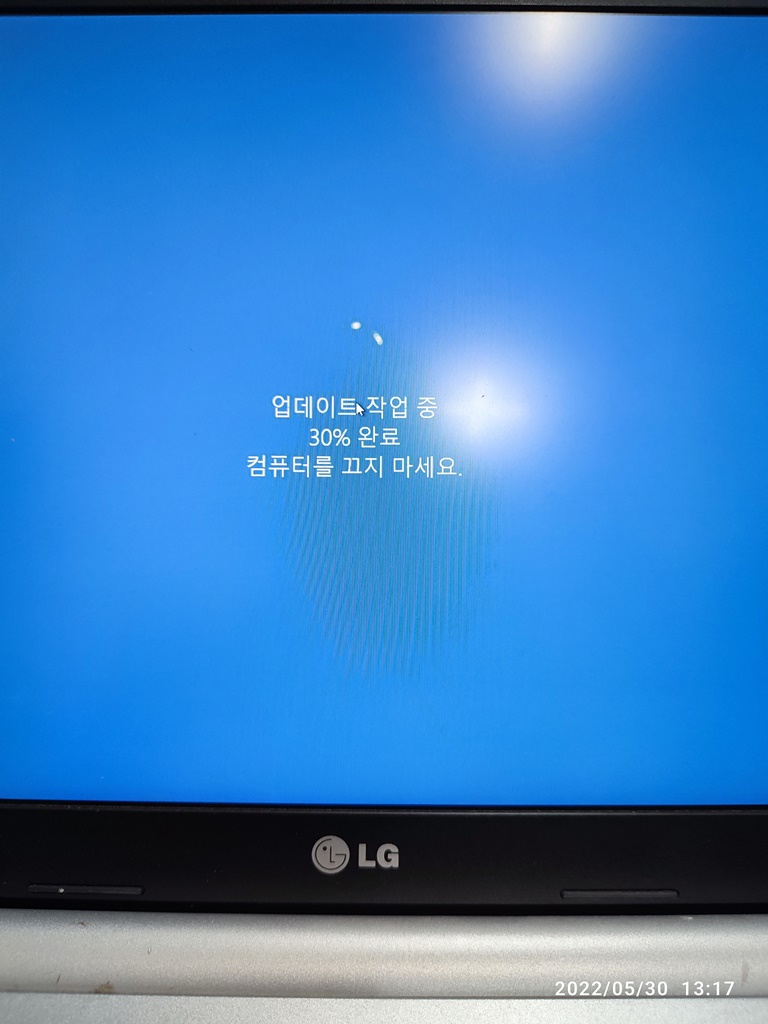

어찌어찌 부팅해보니 아래와 같이 윈도우 업데이트가 뜨네요. 업데이트 과정에서 부팅 관련 문제가 생겼던 것으로 보입니다. 바탕화면까지 진입은 됐지만, 윈도우가 거의 먹통 상태라서, 이 상태로는 진행이 안됐기에 USB 윈도우로 부팅해서 점검했습니다.

윈도우 업데이트가 걸렸네요.
윈도우 업데이트가 걸렸네요.

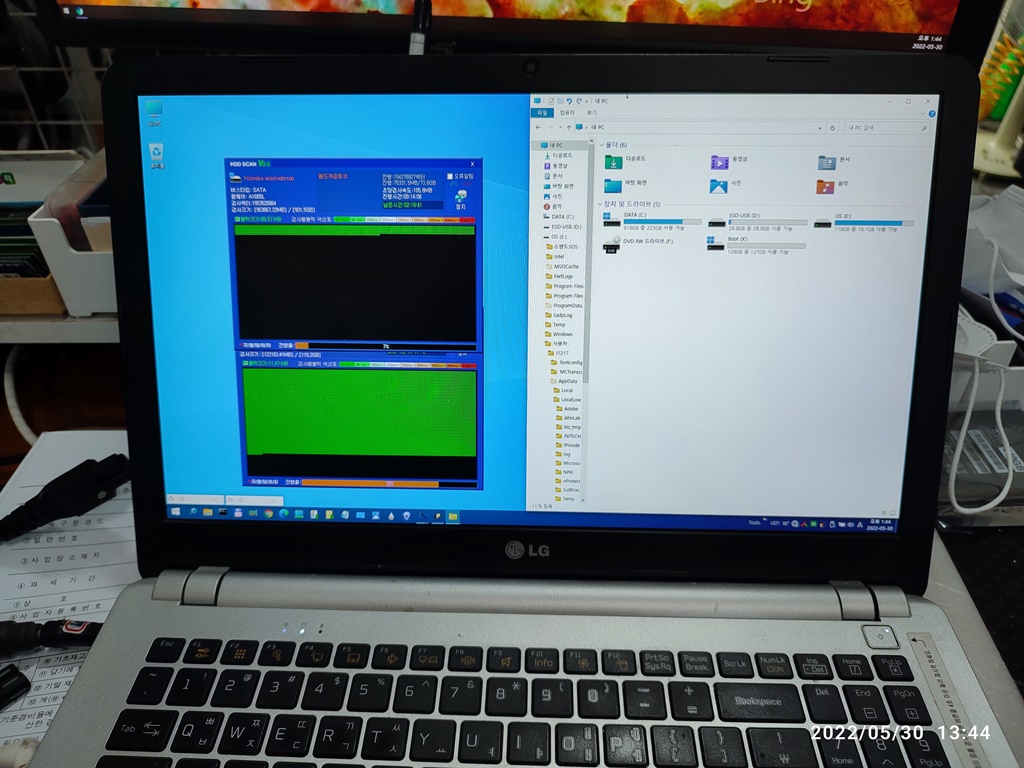

부팅해서 하드디스크와 SSD의 표면 검사를 진행해보고 있는데요. 하드디스크는 처음에는 검사 속도가 무지하게 느렸지만, 첫 부분이 지나가고 뒷부분에서는 정상적인 검사 속도로 회복되고 있었습니다. SSD도 거의 10년된 제품이라서 처음처럼 빠르진 않고 렉이 조금 있습니다. 120기가면, 보통 10분 이내에 검사가 끝나는데, 20분 정도 (2배)는 걸린 거 같아요.

USB 윈도우로 부팅해서 디스크의 상태를 체크 중입니다.
USB 윈도우로 부팅해서 디스크의 상태를 체크 중입니다.

18분 정도 걸렸네요. 하드디스크의 사용시간은 2만 시간에 가깝습니다. 거의 하루 종일 켜놓는 노트북이라고 볼 수 있겠습니다. 하루 (일과시간) 8시간씩 7년 정도 동작한 걸로 보입니다.

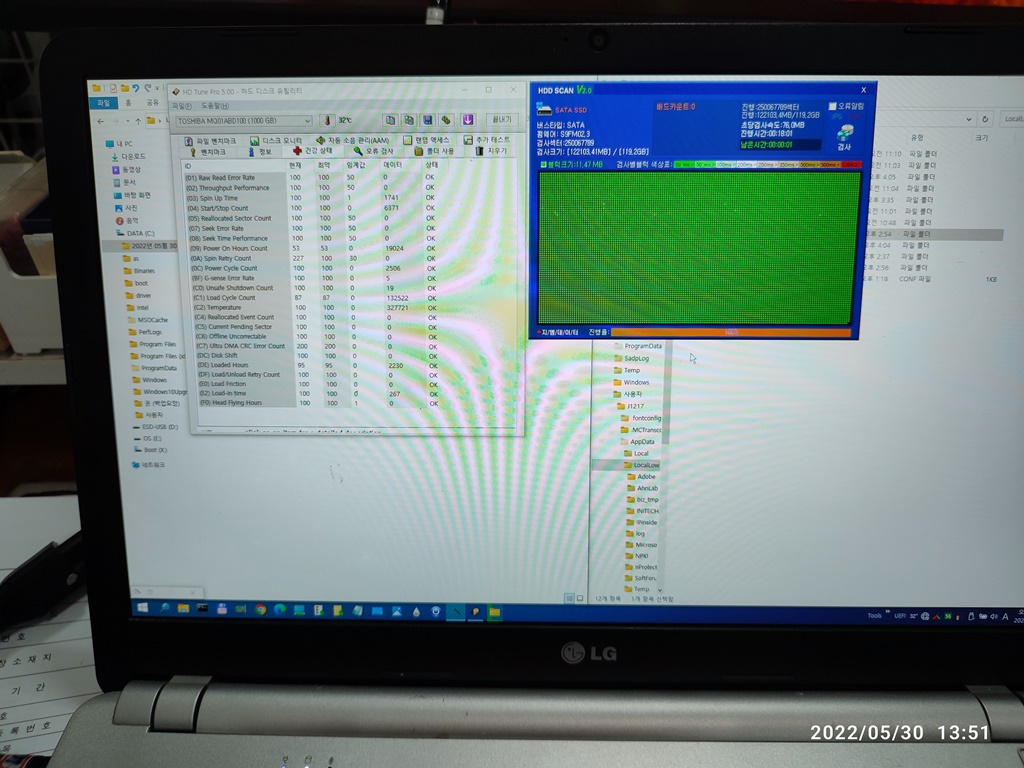

하드디스크의 초반 검색 속도가 많이 느리고 SSD 또한 정상적인 속도보다 절반정도의 속도 밖에 안나오고 있습니다.
하드디스크의 초반 검색 속도가 많이 느리고 SSD 또한 정상적인 속도보다 절반정도의 속도 밖에 안나오고 있습니다.

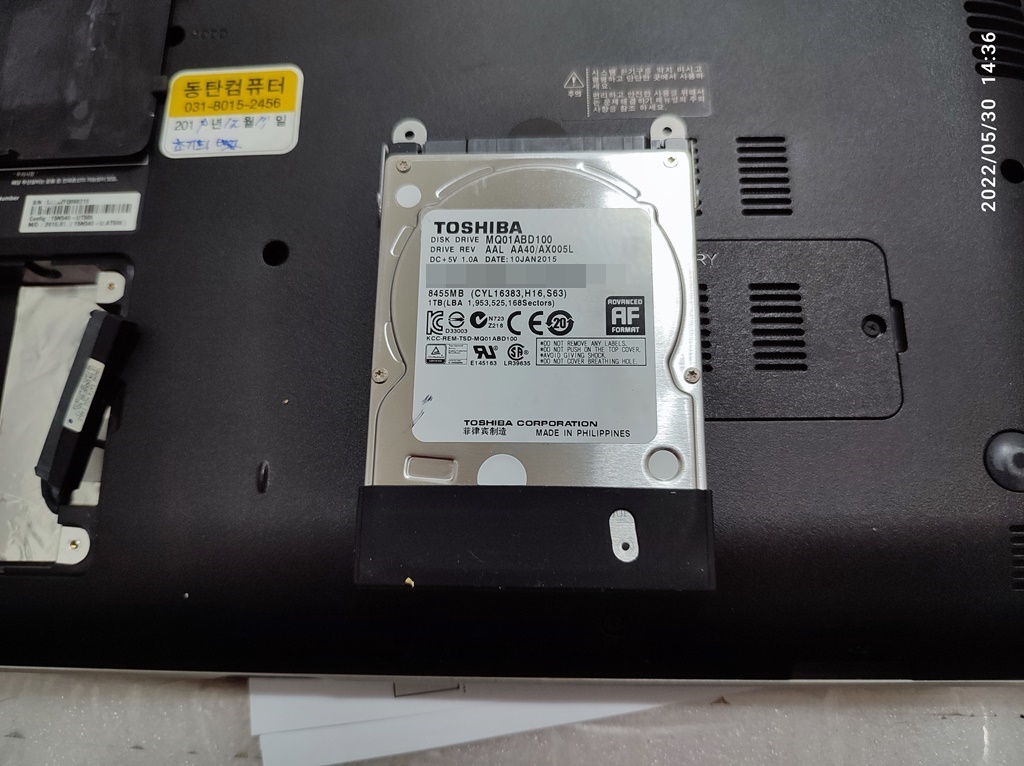

노트북 하드디스크에 윈도우가 설치된 상태로 자료가 있었기에 제거해서 백업 후에 파티션 삭제 후 단일 파티션으로 만들 계획입니다. 또한 테스트 컴퓨터에서 하드디스크 표면 검사를 진행해서 배드섹터나 문제가 없는지도 같이 확인할 예정입니다. 도시바 1테라 하드디스크가 장착된 상태입니다. LG 복원 영역 및 윈도우8이 설치된 하드디스크입니다.

하드디스크 테스트를 위해서 제거
노트북 하드디스크에는 저장된 자료가 있어서 백업 후 작업을 진행합니다.

2019년 즈음에 윈도우 재설치 작업을 진행했었네요. 거진 2~3년 정도 사용 후 재내방을 해주신 거 같습니다.

2019년에 윈도우 재설치를 진행했었던 노트북이네요.
2019년에 윈도우 재설치를 진행했었던 노트북이네요.

오래된 노트북이고 키보드가 뜨끈뜨끈해서 내부 청소 및 서멀 컴파운드 재도포 작업을 진행하려고 준비하고 있습니다.

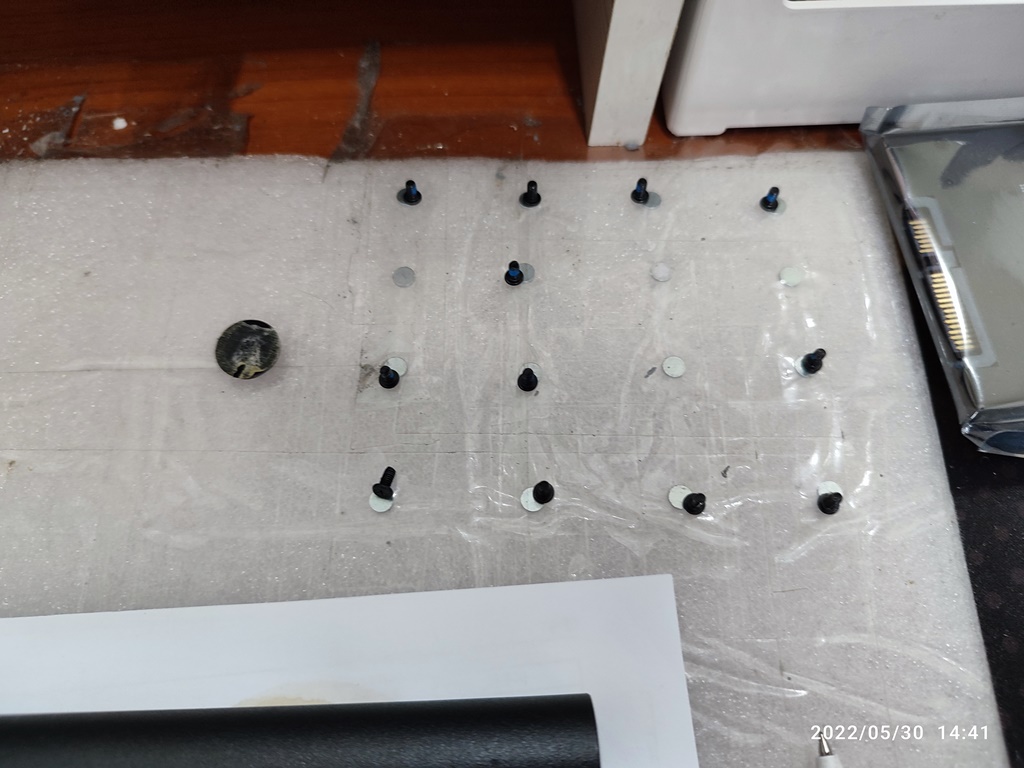

노트북을 분해하고 있습니다.
노트북을 분해하고 있습니다.

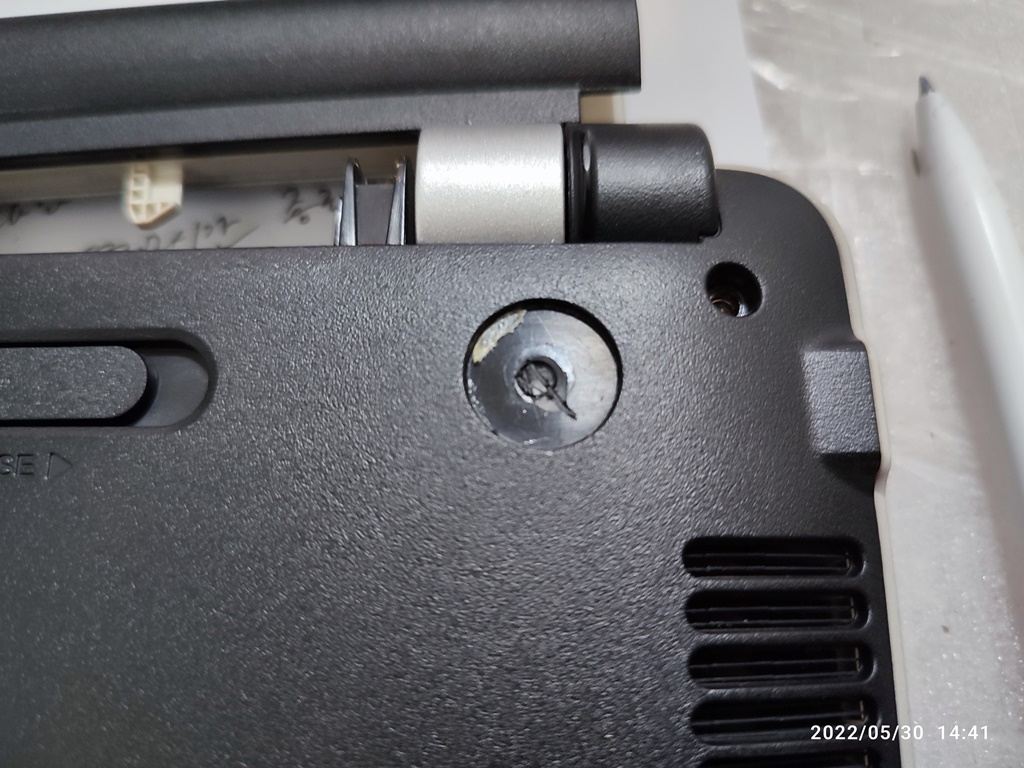

충격 방지용 / 미끄럼 방지용 패드 밑에 나사는 없는 모델이네요.

미끄럼 방지패드 밑에는 나사가 없습니다.
미끄럼 방지패드 밑에는 나사가 없습니다.

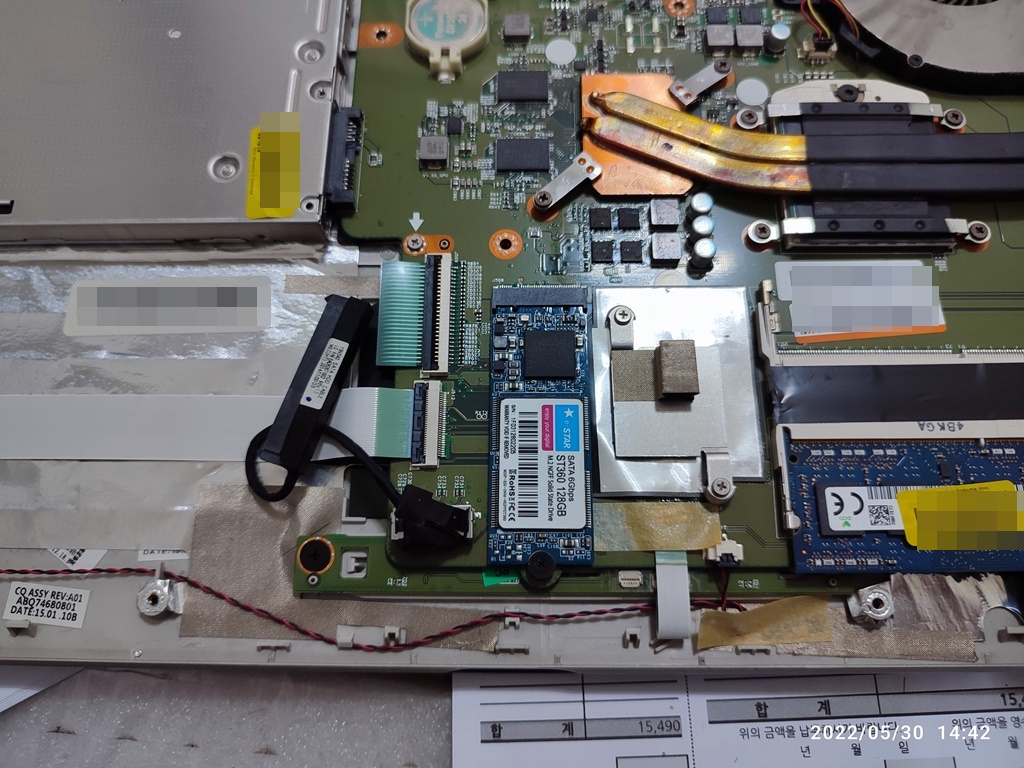

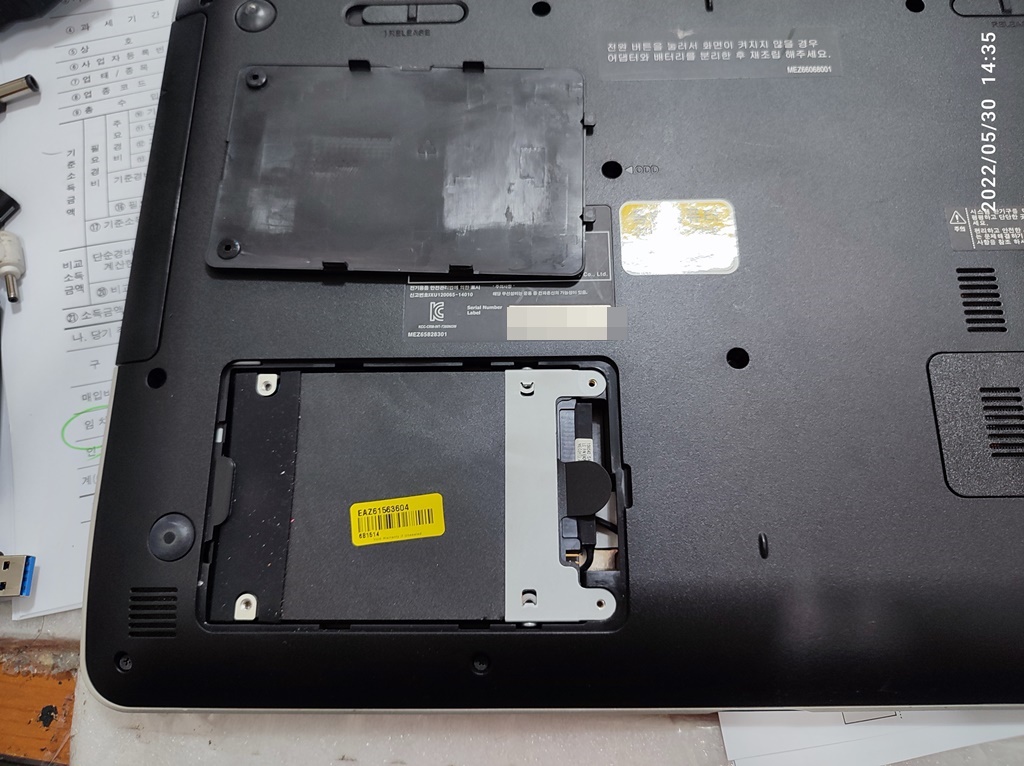

뒤판을 열면, 내부의 상태를 확인할 수 있습니다. ST360 128GB  SSD가 60mm으로 보이는 제품이 들어있네요. 흔히 사용하는 제품이 아니라서 재고가 잘 없습니다. LG 노트북에서 자주 사용하더라고요. 일반적으로 80mm짜리는 주로 사용하고 요즘은 30mm짜리도 있더라고요. 60mm 규격은 조금 애매합니다. 30~40mm를 구비해두고 연장 커넥터 등으로 60mm으로 연장하거나 양면테이프로 고정해서 쓰는 방법도 있겠네요. (양면테이프보다는 연장 가이드가 내구성/관리적인 측면에서 좋지 않을까 싶네요.)

장착된 SSD는 60mm짜리 애매한 제품이 장착되어 있네요.
ST360 128GB 장착된 SSD는 60mm짜리 애매한 제품이 장착되어 있네요.

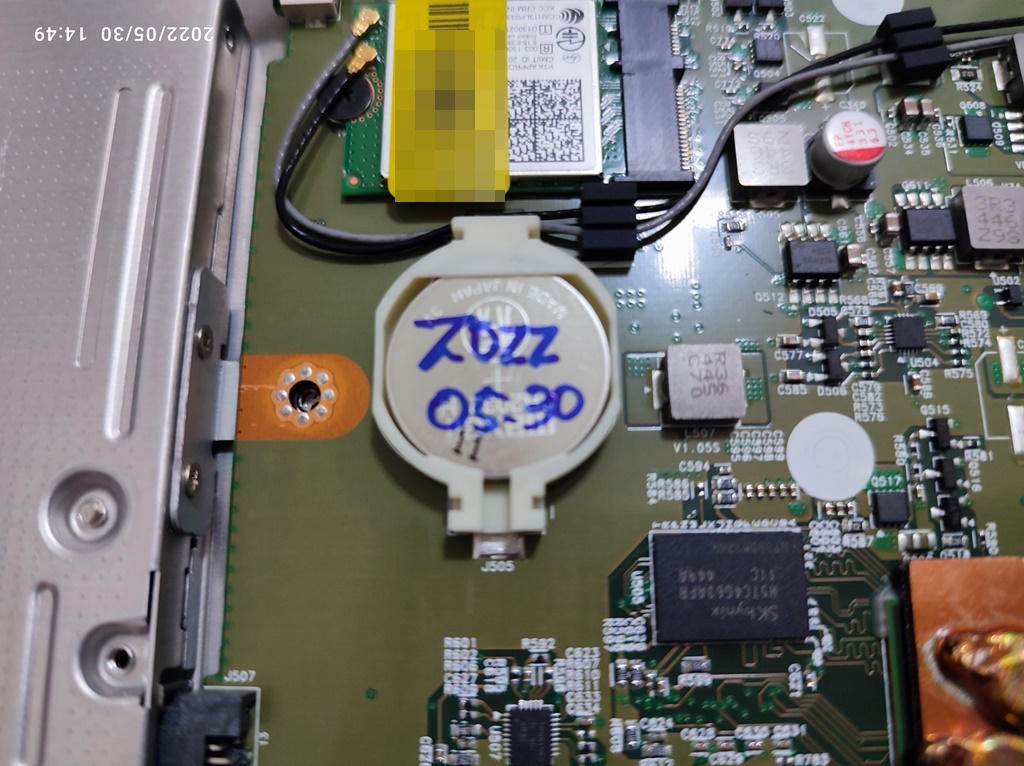

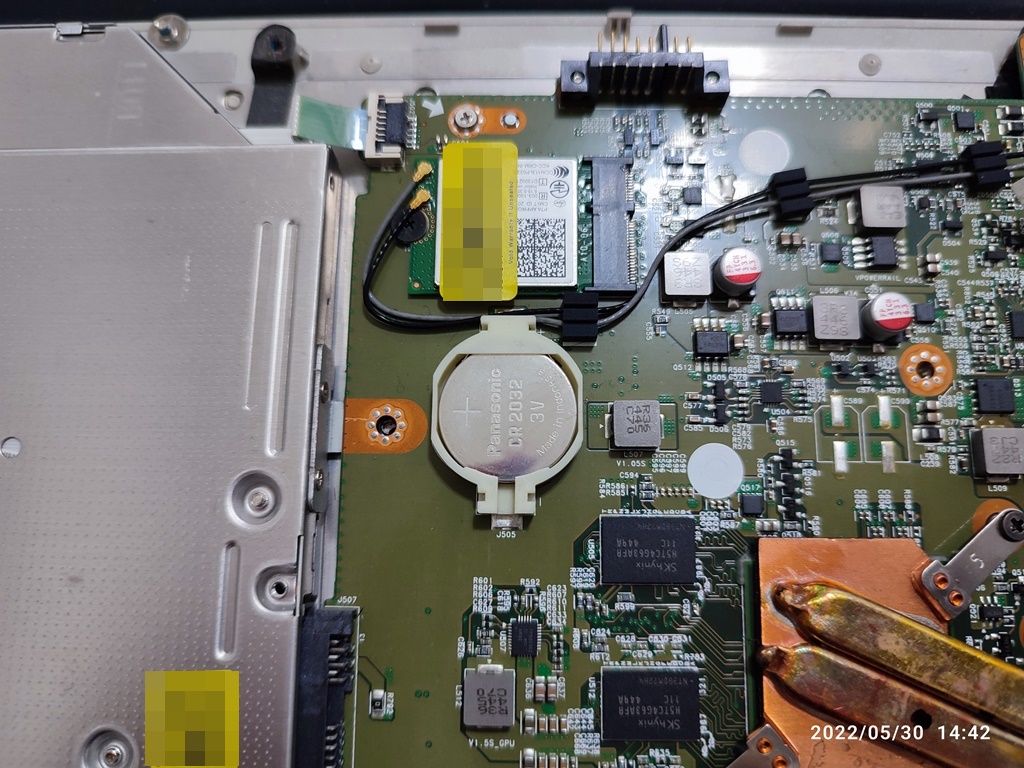

메인보드의 시계배터리 CR2032도 같이 교체했습니다. 오래됐으니깐 거의 방전됐을 것으로 보입니다.

메인보드 설정/시계 배터리를 교체했습니다.
메인보드 설정/시계 배터리를 교체했습니다.

CPU 방열판의 제거하고 있습니다.

CPU 방열판을 열어보고 있습니다.
CPU 방열판을 열어보고 있습니다.

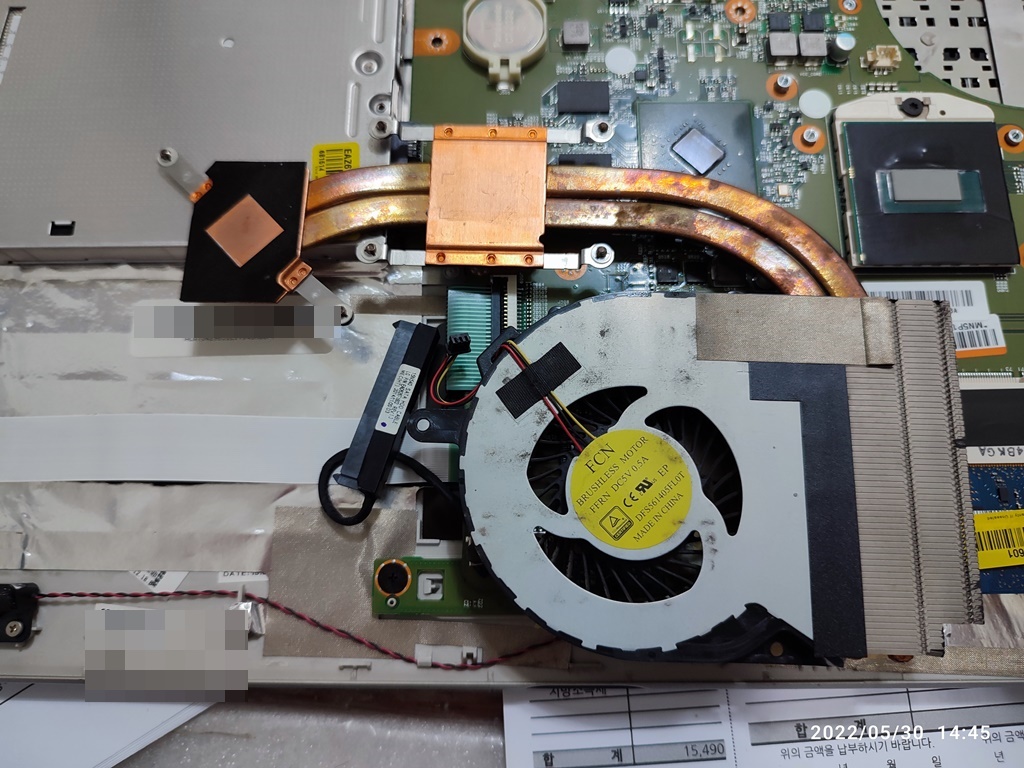

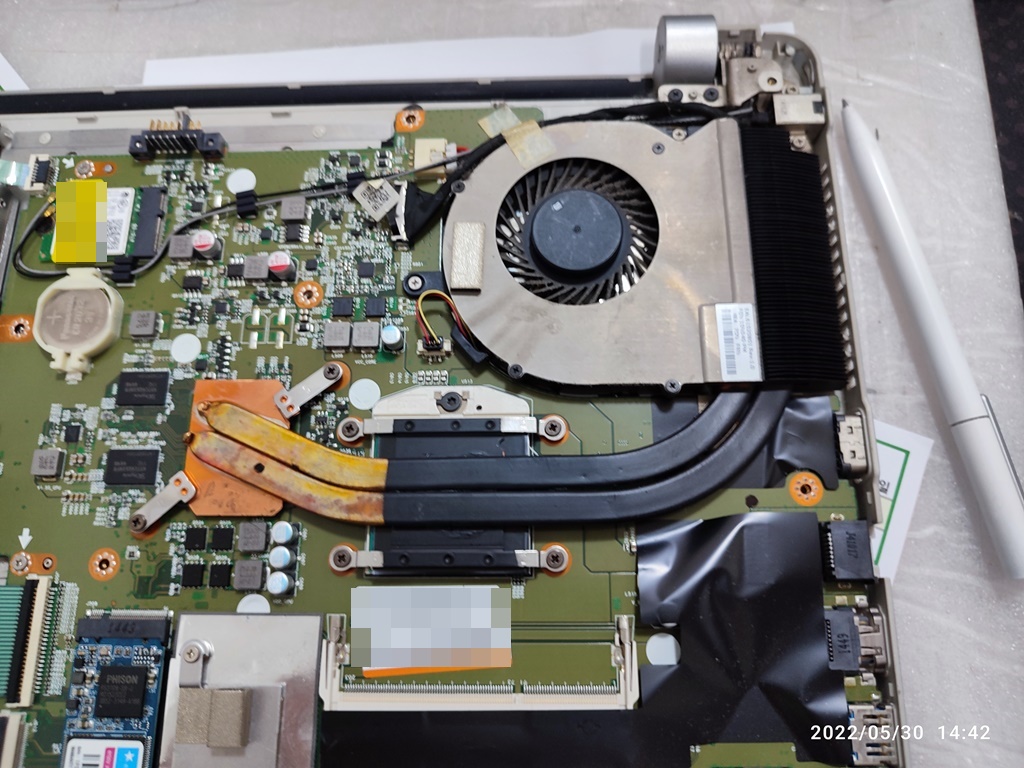

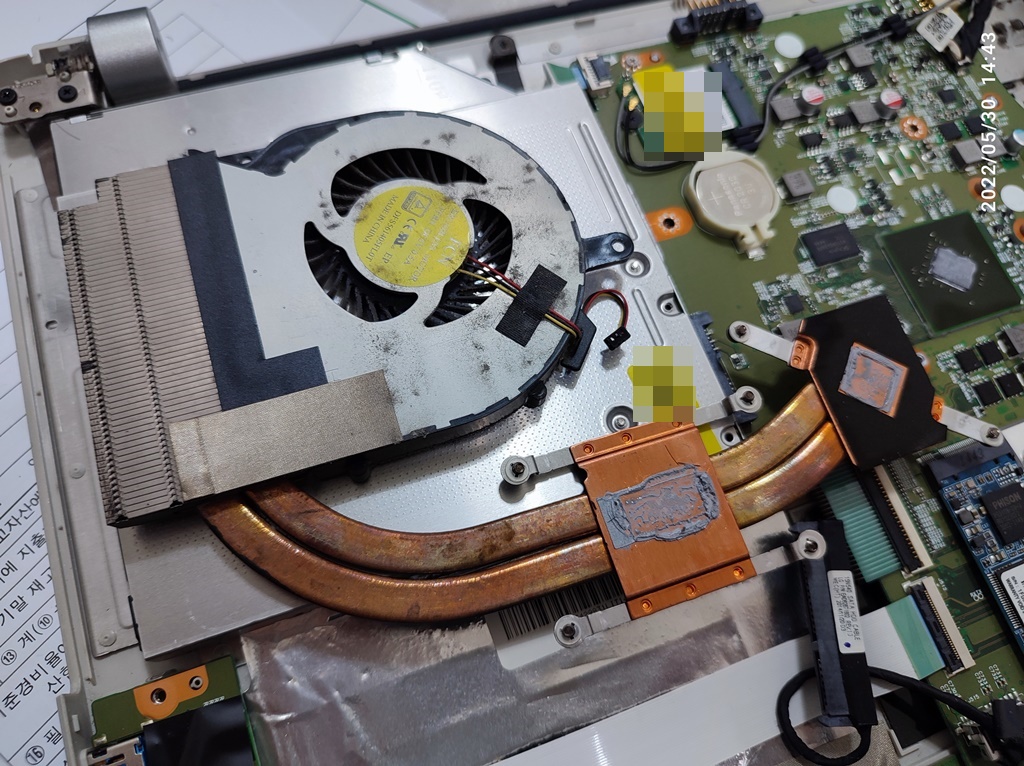

쿨러에 먼지가 많이 꼈네요. 서멀구리스는 제품이 공장에서 처음 나온 그대로 찍혀있습니다.

방열판 분리 후 청소 준비 중
방열판 분리 후 청소 준비 중

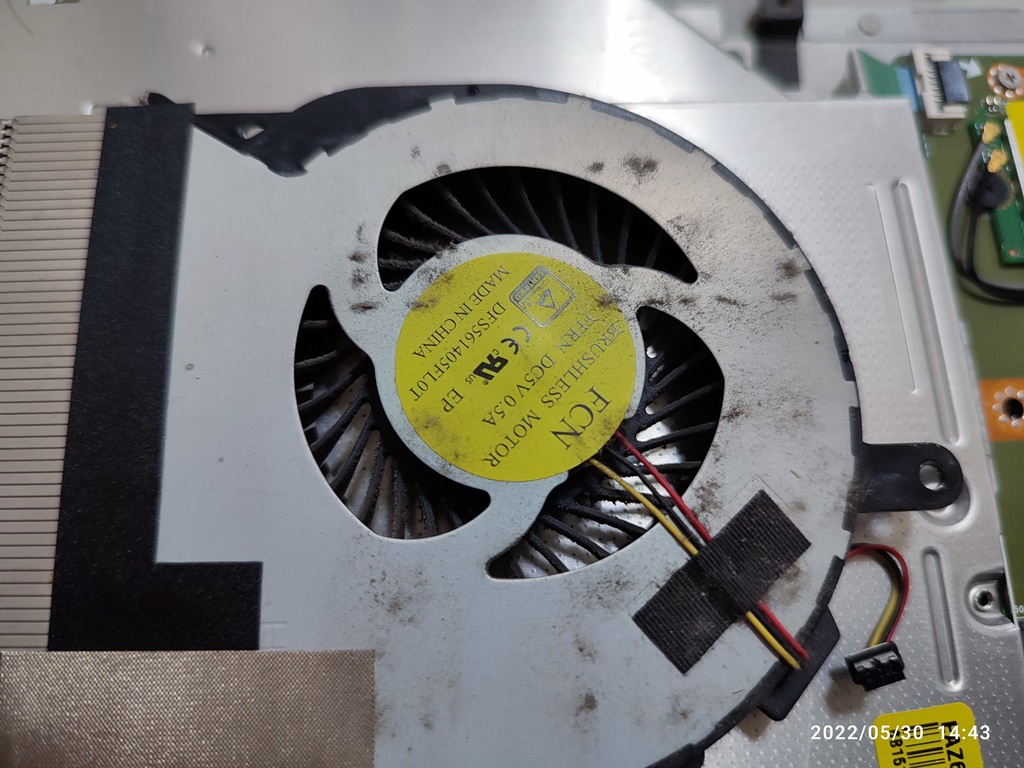

쿨러의 모델명은 DFS561405FLOT이라고 적혀있네요.

DFS561405FLOT
DFS561405FLOT 쿨러

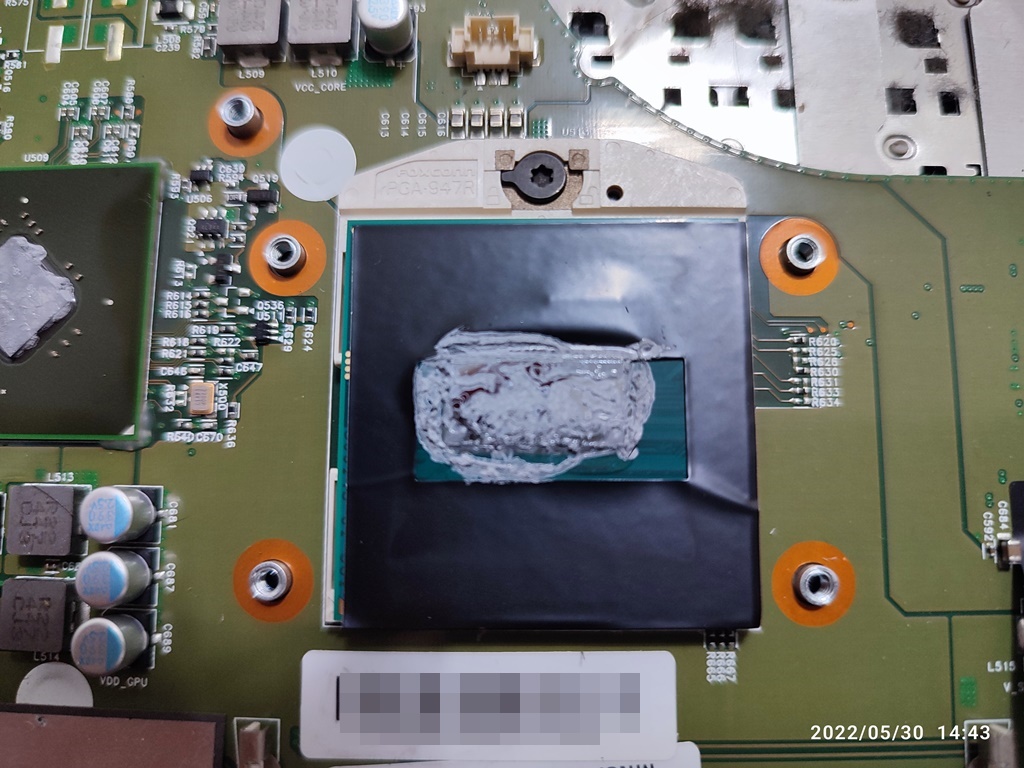

서멀 컴파운드는 오래됐지만 아직도 축축해 보입니다. 오래가네요. 방열판의 나사는 밑에 와셔가 있어서 빠지지 않는 형태이니 참고 바랍니다. 사진상으로 플라스틱으로 보입니다. 가끔 쇠붙이로 와셔를 붙여놓는 노트북도 있는데, 쇠와셔는 떨어지면, 꼭 찾아야 합니다.

굳어버린 서멀 컴파운드
굳어버린 서멀 컴파운드

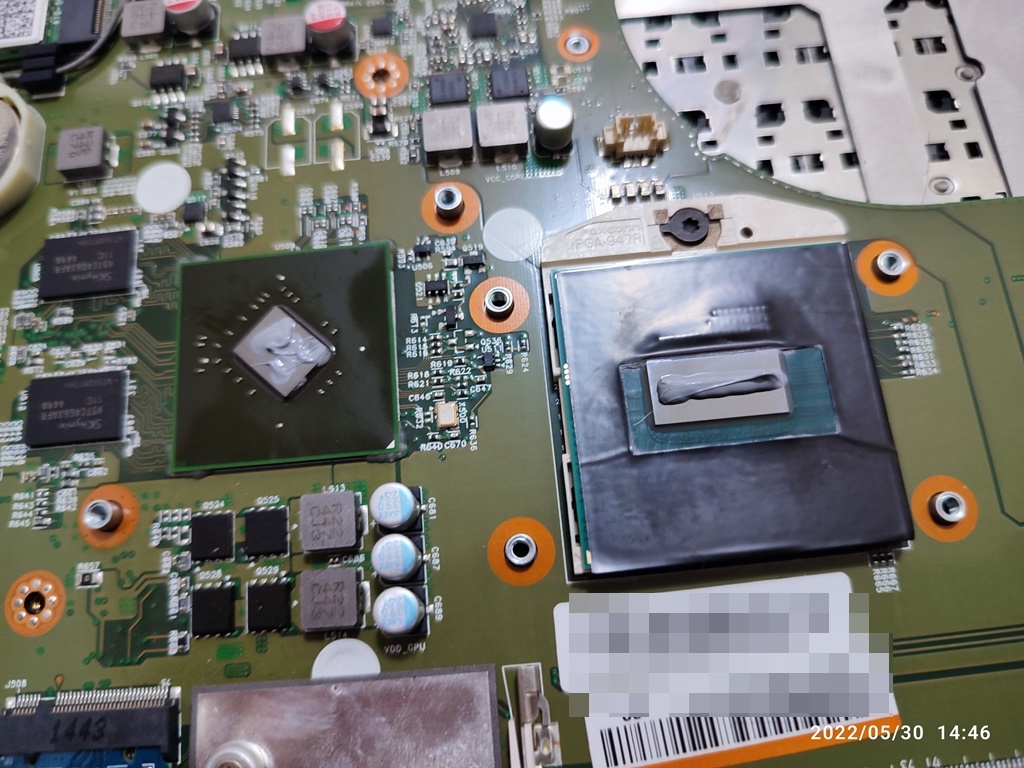

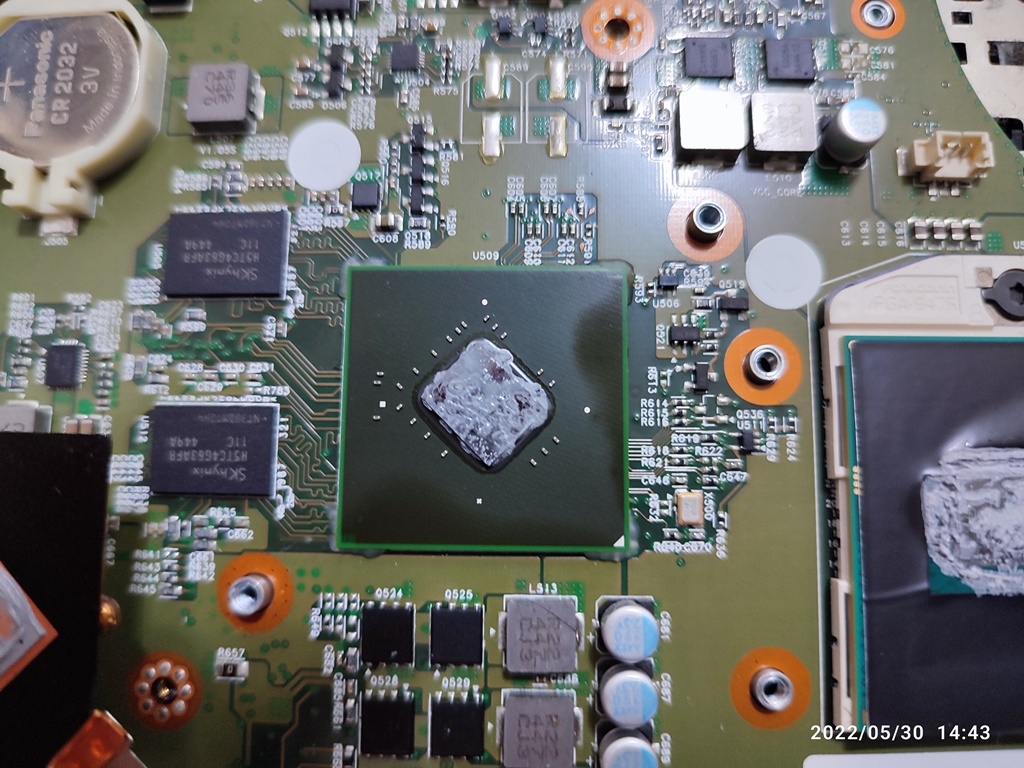

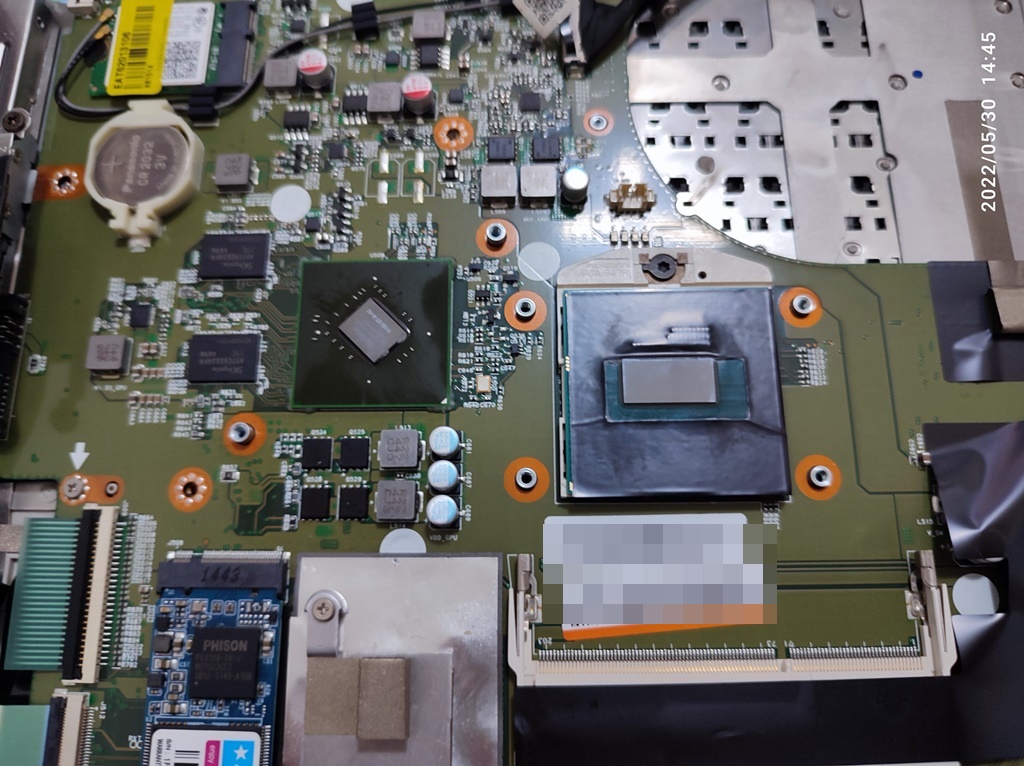

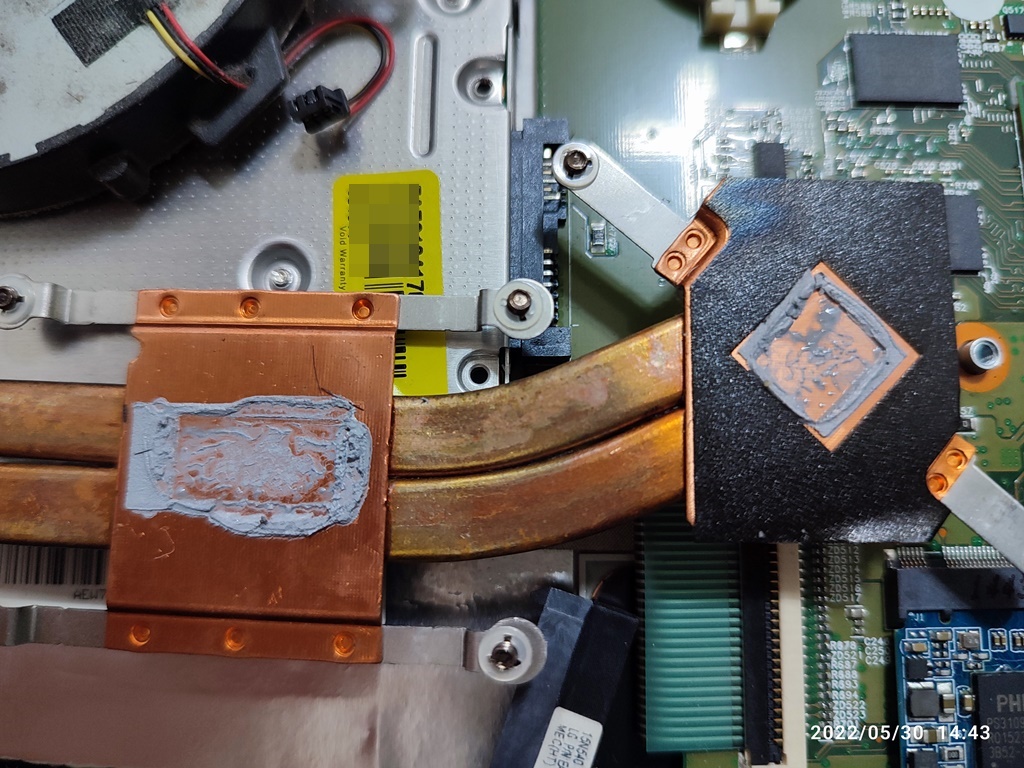

CPU 표면의 서멀컴파운드의 상태입니다. 7년정도 됐습니다. CPU 위에 서멀은 많이 굳은 상태이고요. 좌측에 있는 칩셋은 조금 뭃은 상태네요.

CPU와 칩셋 위에 굳은 서멀 구리스CPU와 칩셋 위에 굳은 서멀 구리스
CPU와 칩셋 위에 굳은 서멀 구리스

아무튼, 굳어버린 서멀은 휴지로 닦아내고 가루는 미세모 칫솔로 털어냈습니다.

서멀 컴파운드 제거
서멀 컴파운드 제거

CPU 방열판에 묻은 서멀도 닦아내고 실외에서 먼지를 불어냈습니다.

CPU 방열판 청소
CPU 방열판 청소

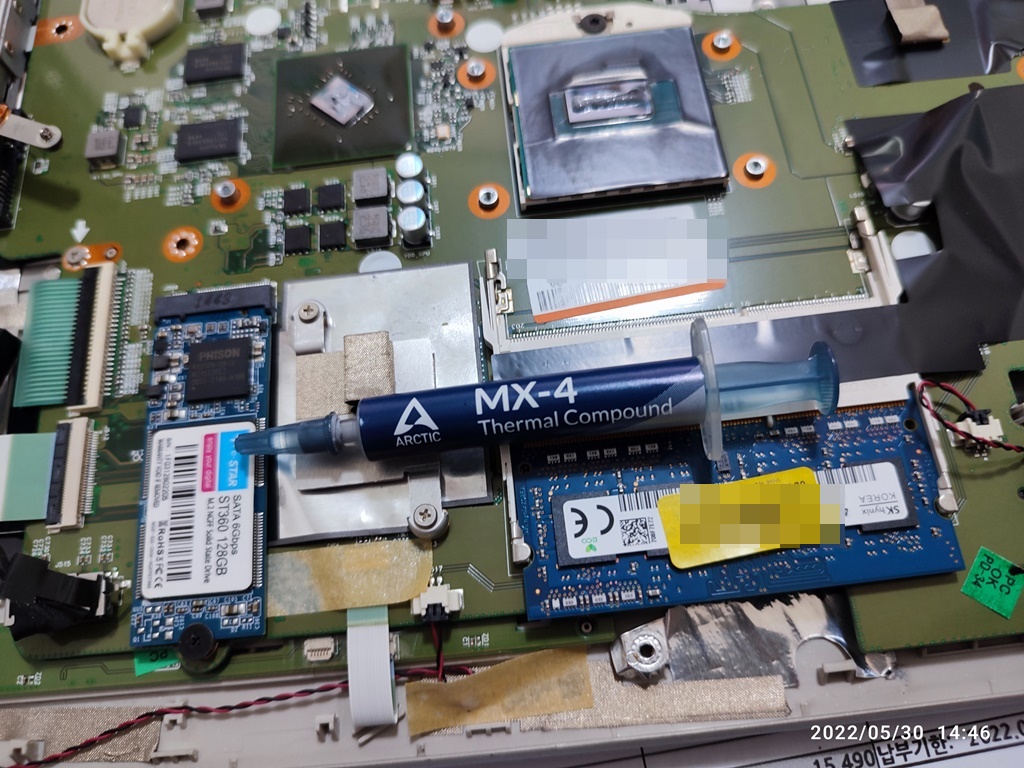

MX-4 서멀컴파운드를 재도포하고

MX-4 서멀 컴파운드 재도포 작업MX-4 서멀 컴파운드 재도포 작업
MX-4 서멀 컴파운드 재도포 작업

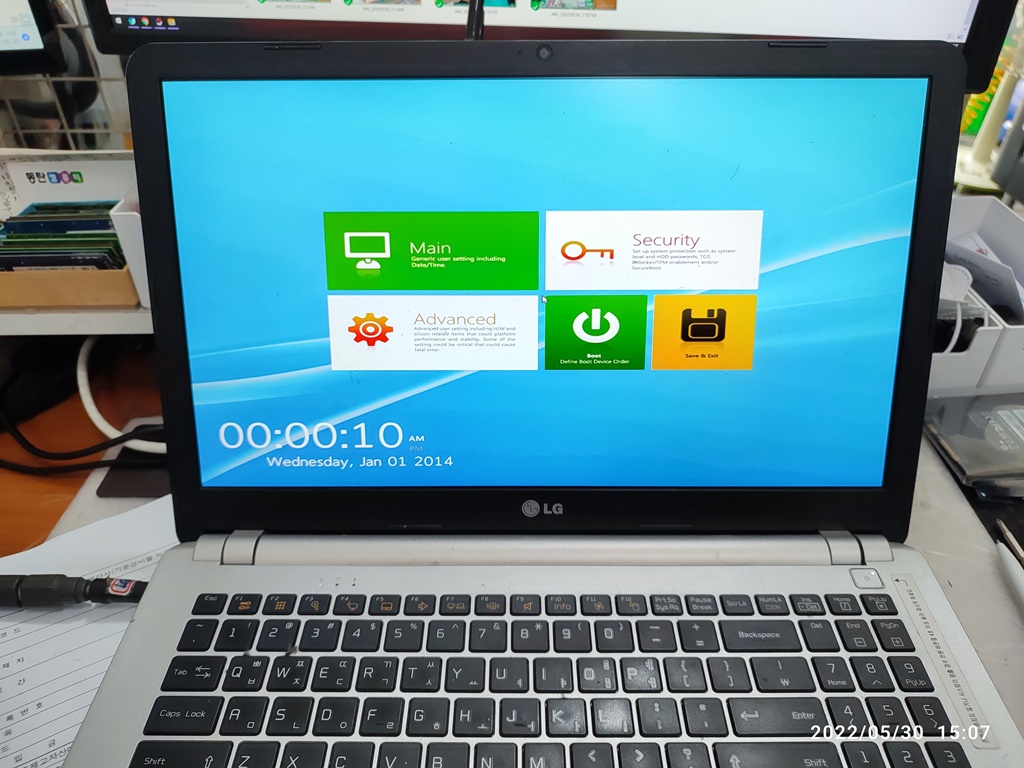

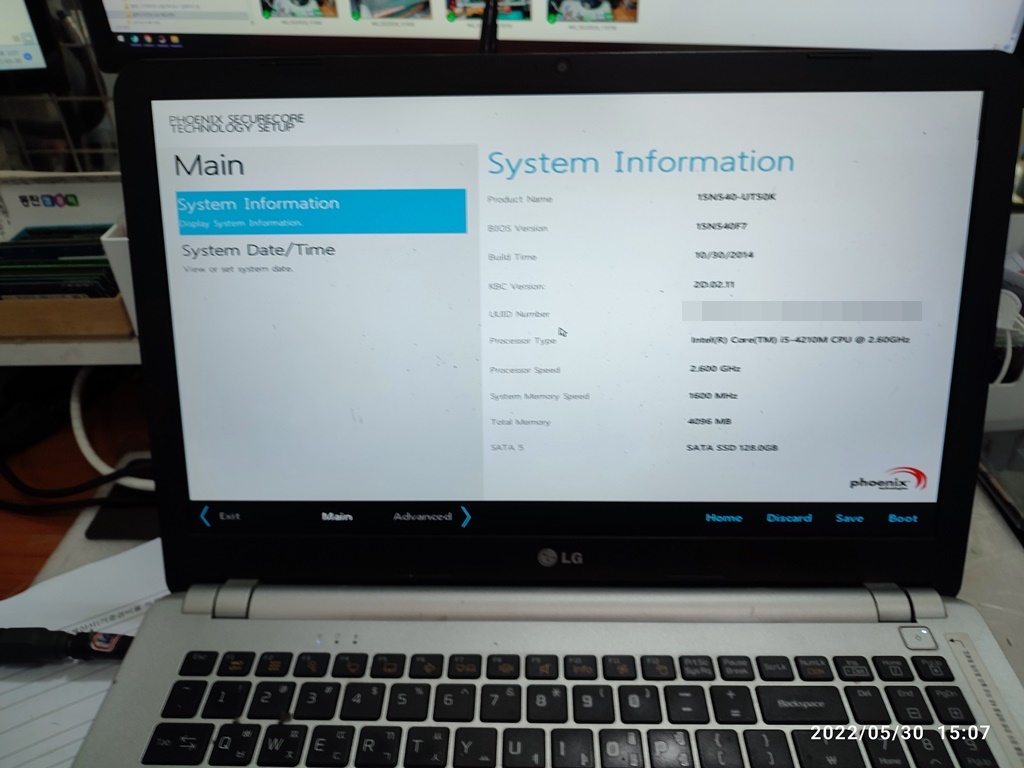

바이오스 화면으로 들어가서 장치가 정삭적으로 인식되는지 확인해보고 있습니다.

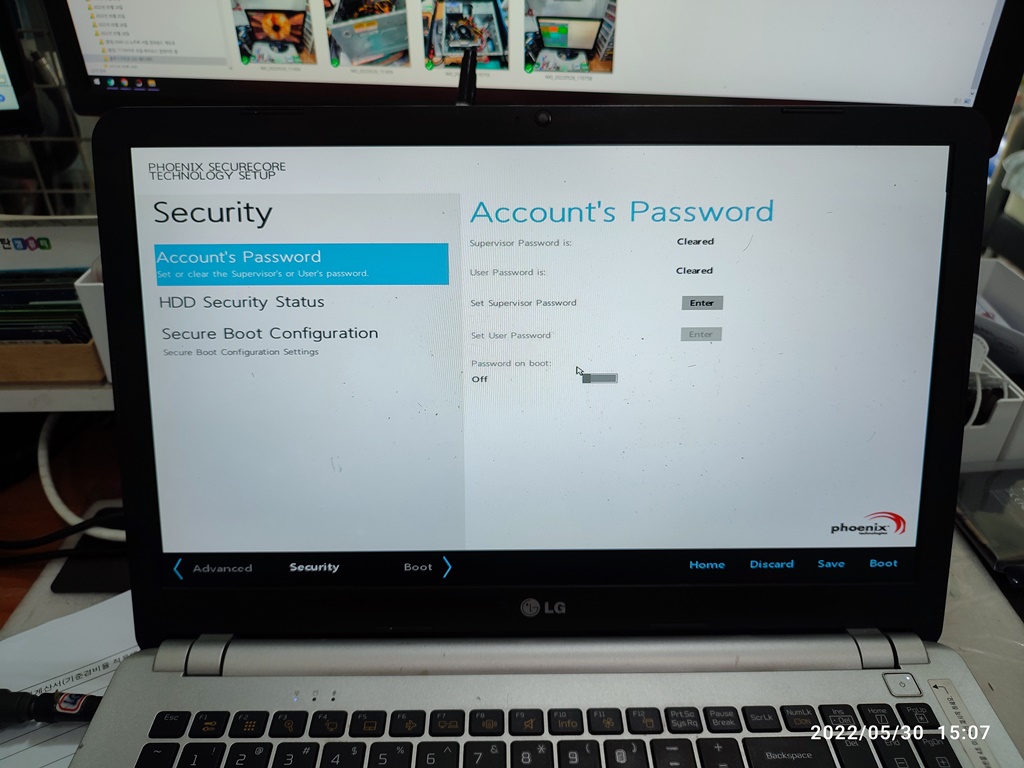

시모스 설정화면에서 장치 확인 중시모스 설정화면에서 장치 확인 중
시모스 설정화면에서 장치 확인 중

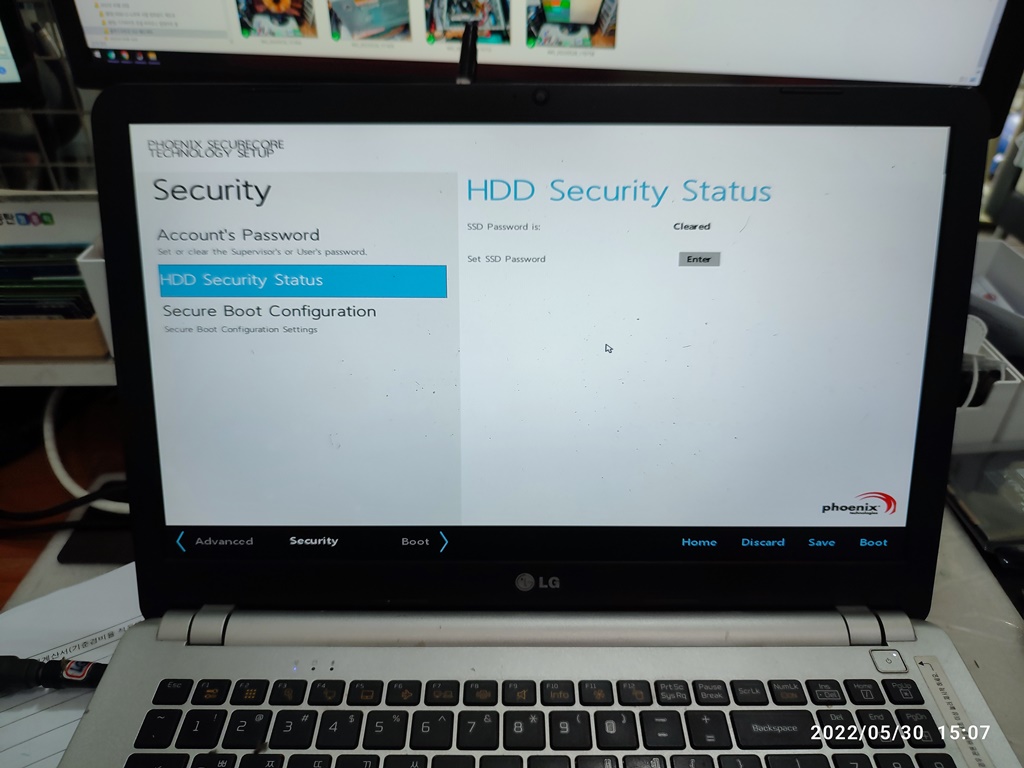

설정값도 확인해보고

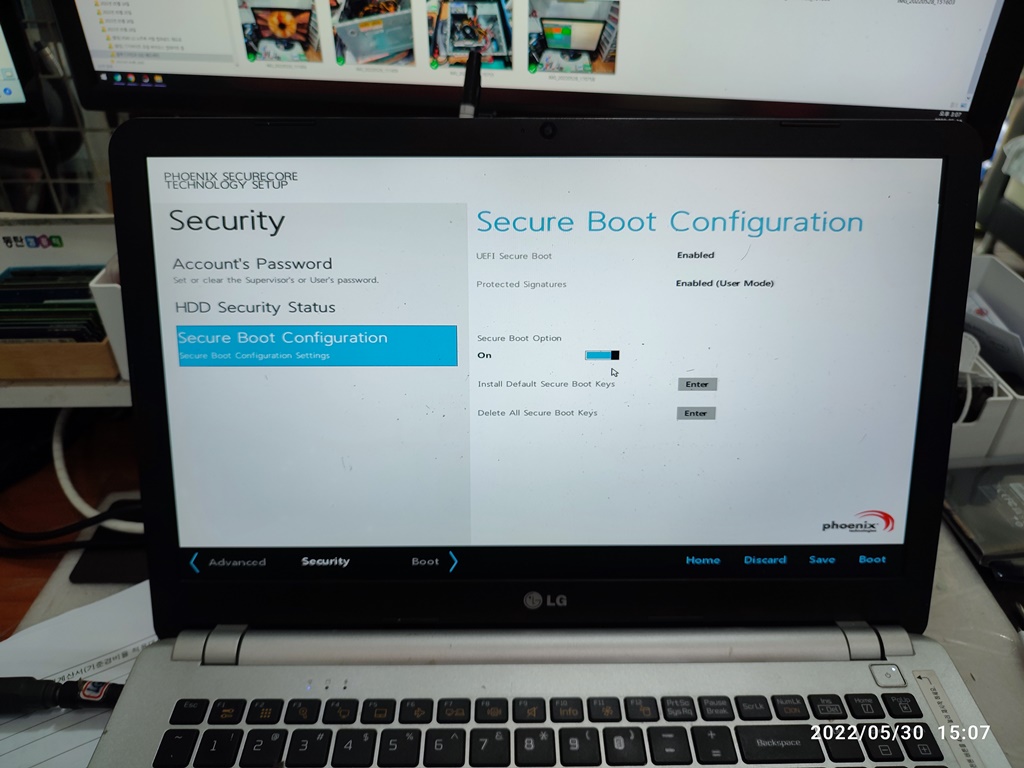

시모스 설정화면에서 장치 확인 중 (2)시모스 설정화면에서 장치 확인 중 (2)
시모스 설정화면에서 장치 확인 중 (2)

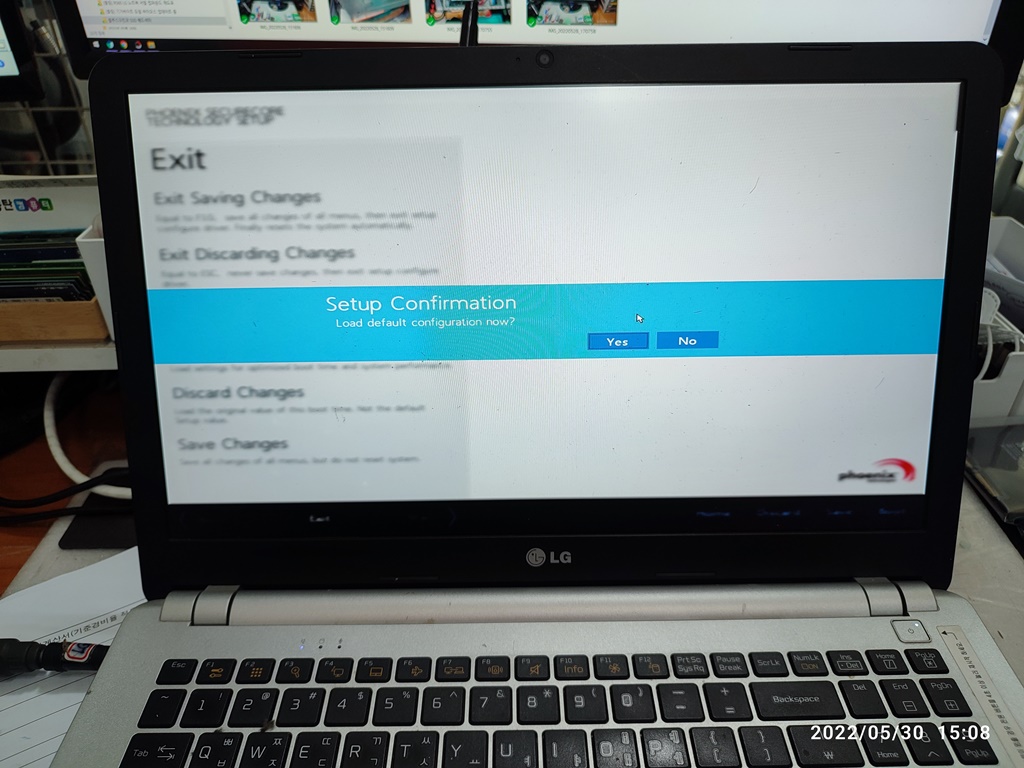

바이오스 값을 초기값으로 돌려놓고

시모스 설정 초기화
시모스 설정 초기화

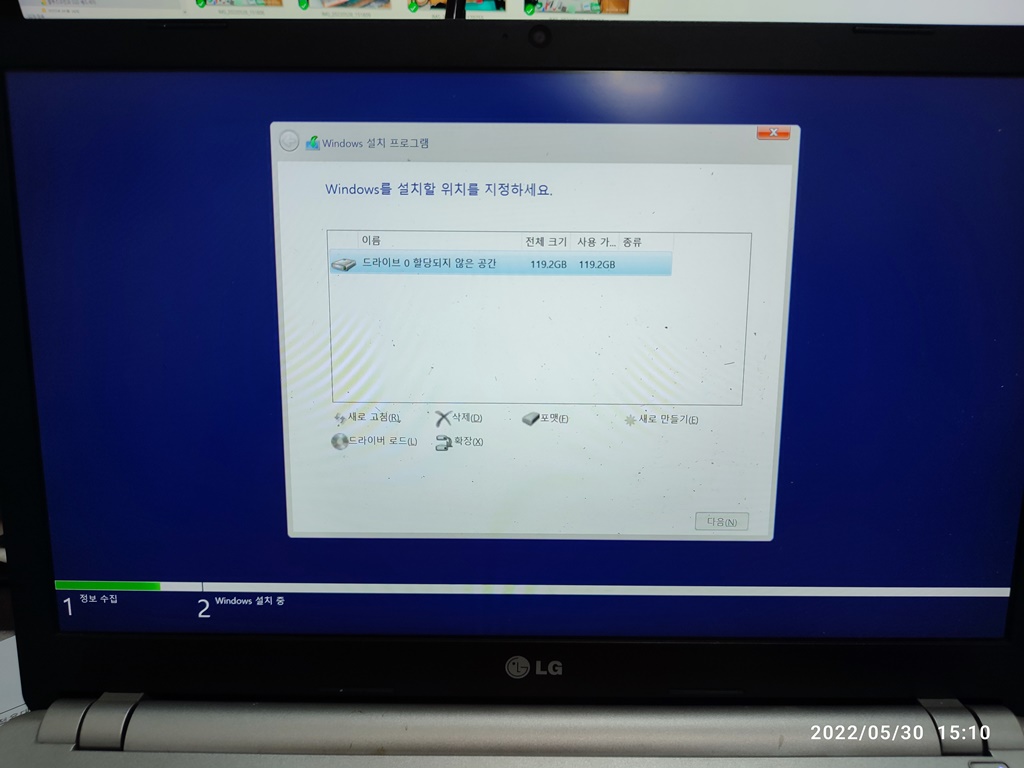

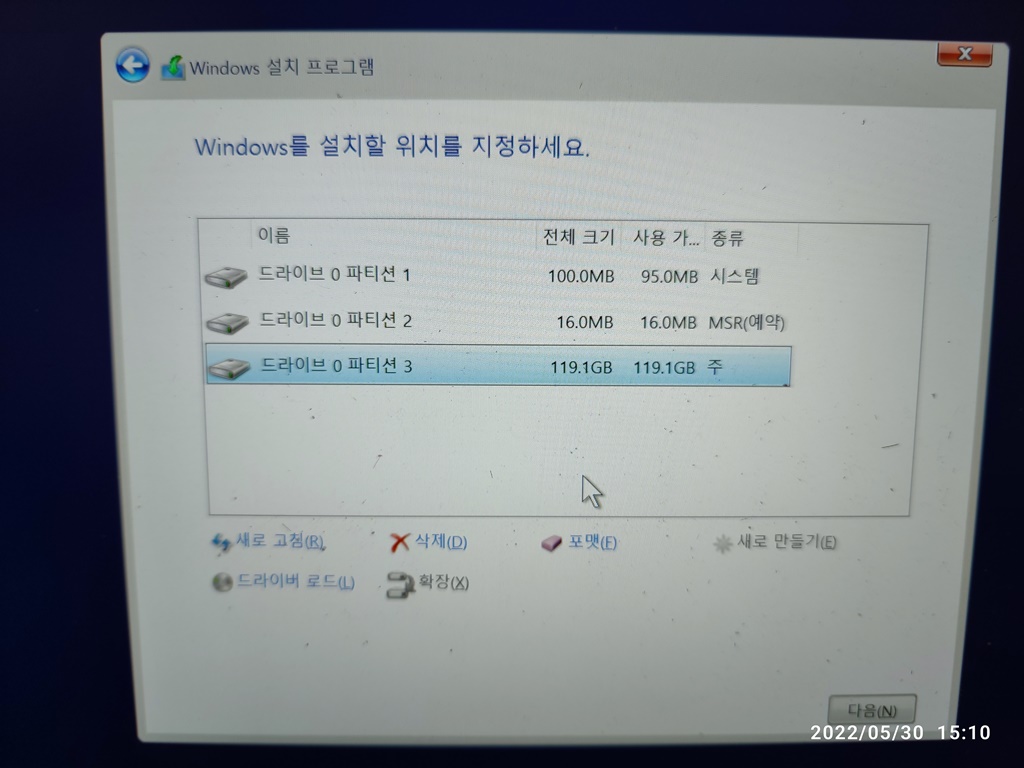

윈도우10 재설치 작업을 마쳤습니다.

윈도우10 설치 중윈도우10 설치 중
윈도우10 설치 중

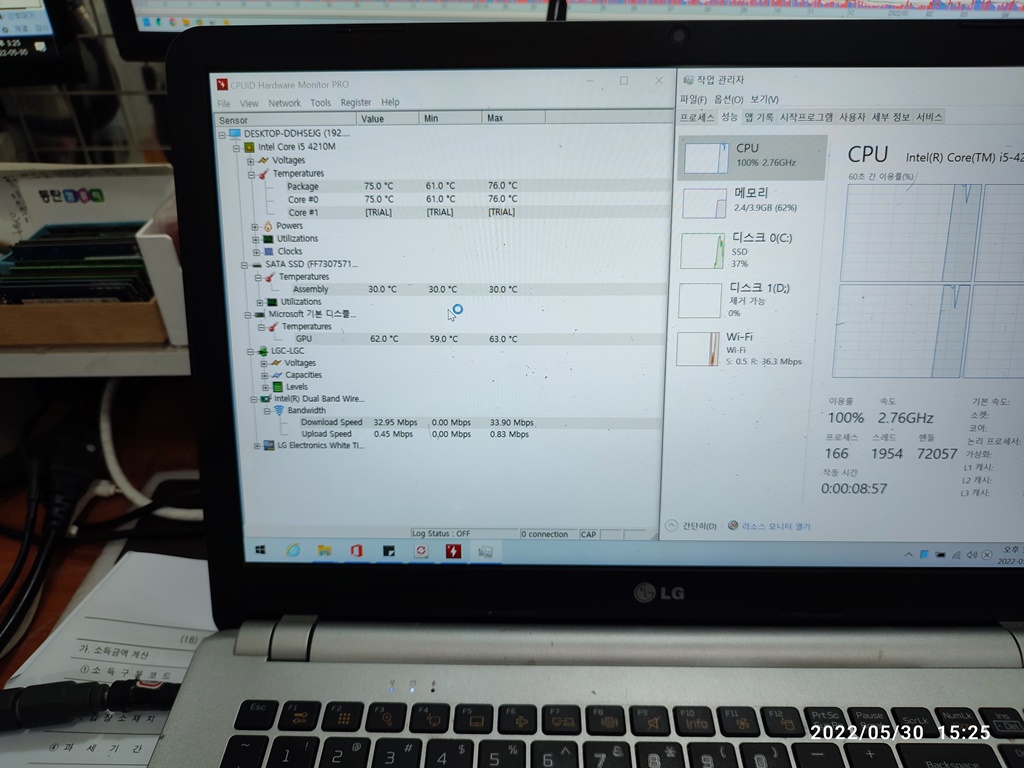

부팅 후에 프로그램을 설치하면서 CPU 온도를 확인해봤는데요. 청소해도 온도가 많이 높네요. 75~76도 나옵니다. i5-4210M

CPU 온도 확인 중
CPU 온도 확인 중

윈도우10 크린설치 후 LG 드라이버 설치 프로그램 드라이버 업데이트 받고 윈도우10 최종 업데이트까지 진행해서 정상적으로 동작되는 거 확인하고 출고했습니다. 위의 작업은 당일 수리는 어렵고요. 하루 정도 걸렸습니다.




2023년 03월 03일 수리 사례 추가 (LG노트북) 15N540-MFLGL

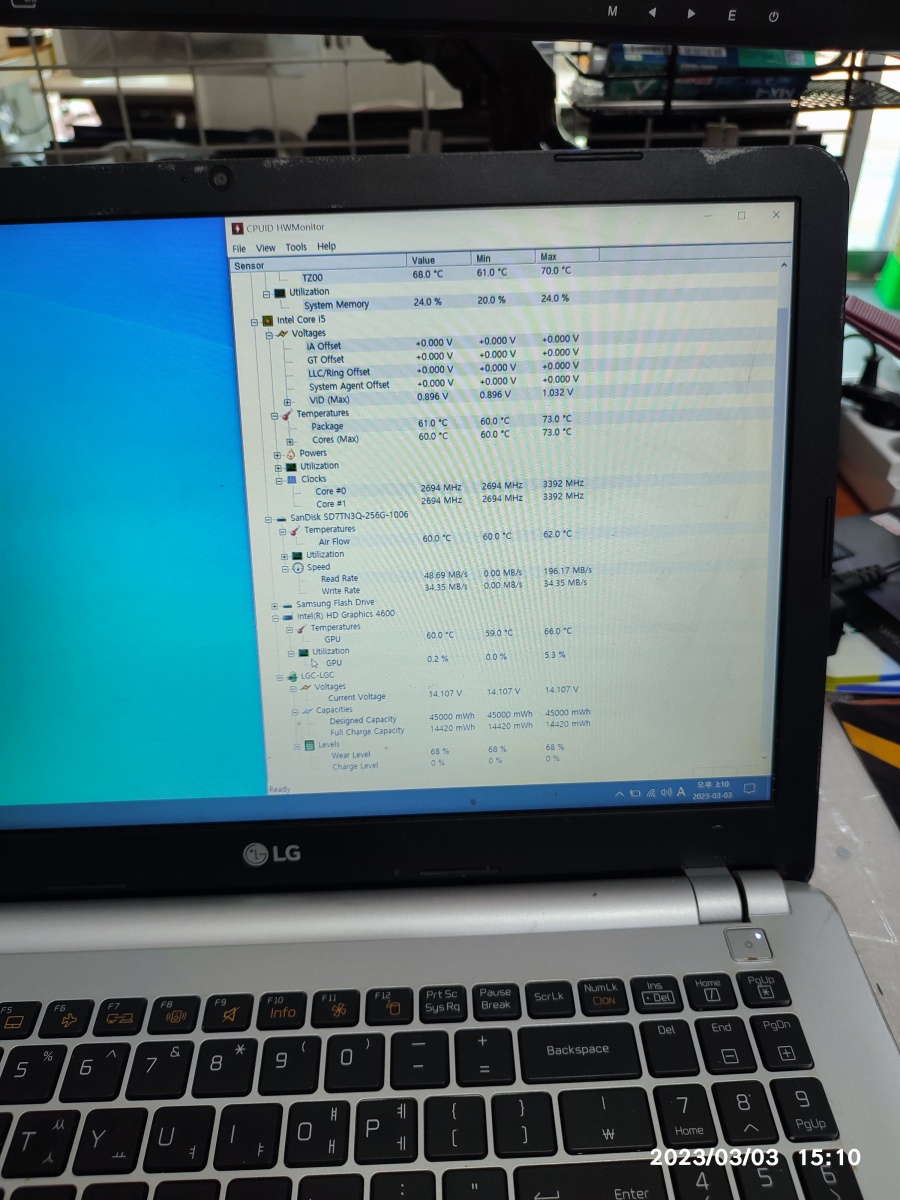

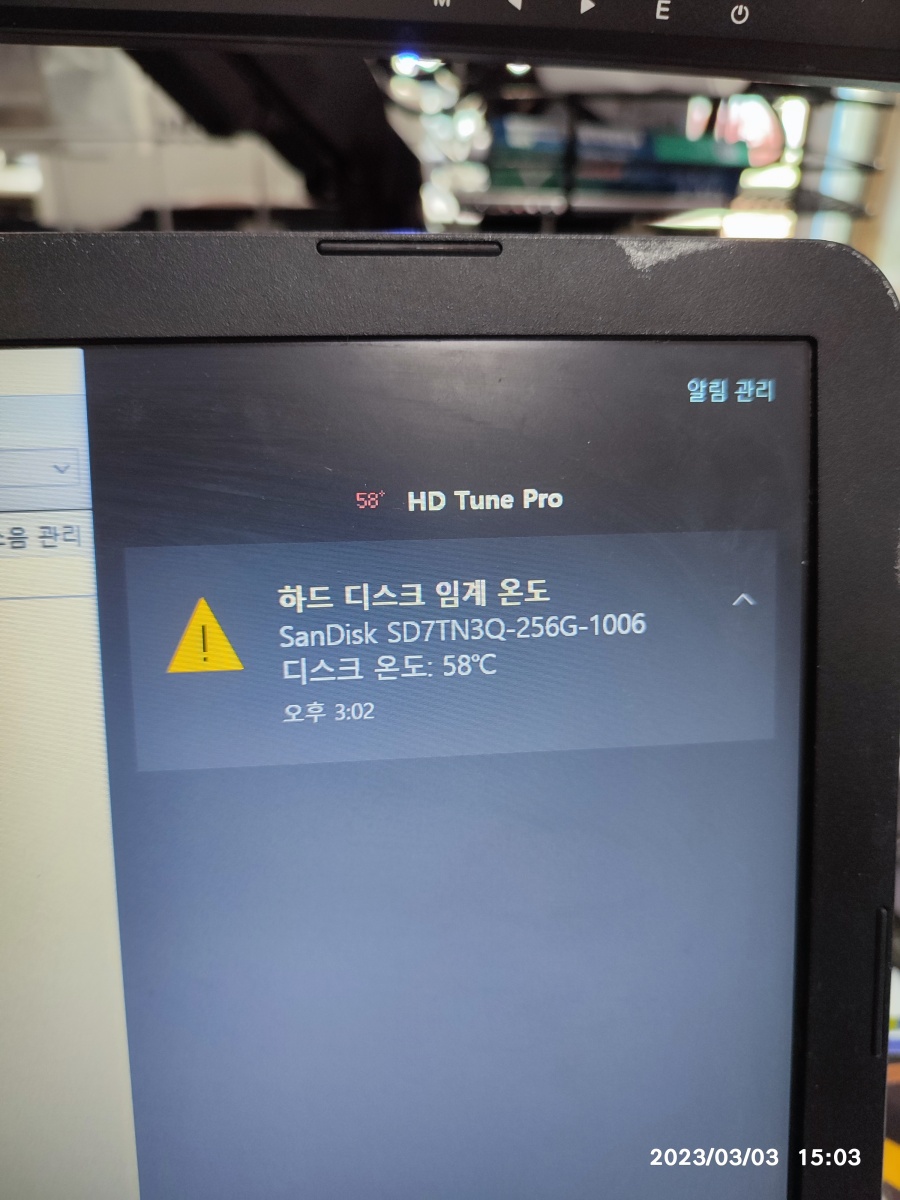

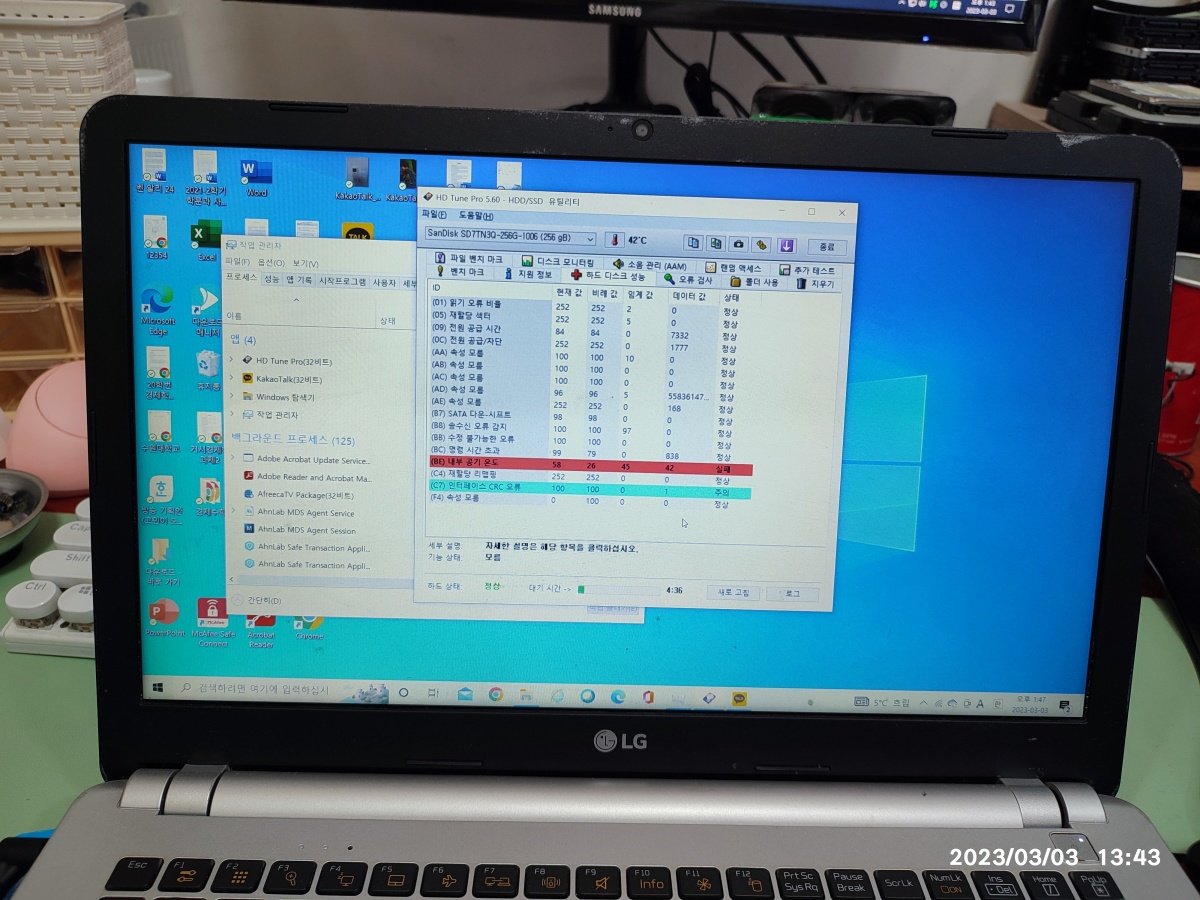

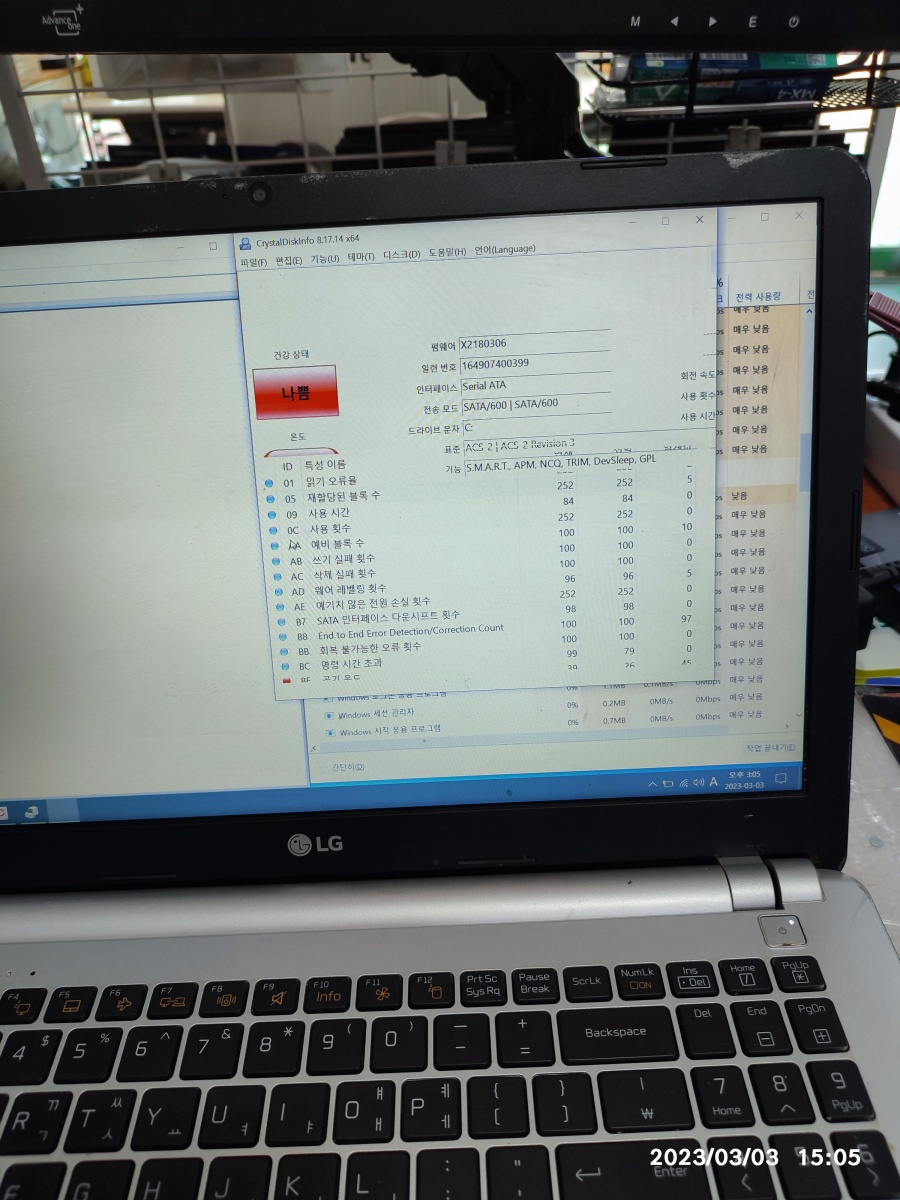

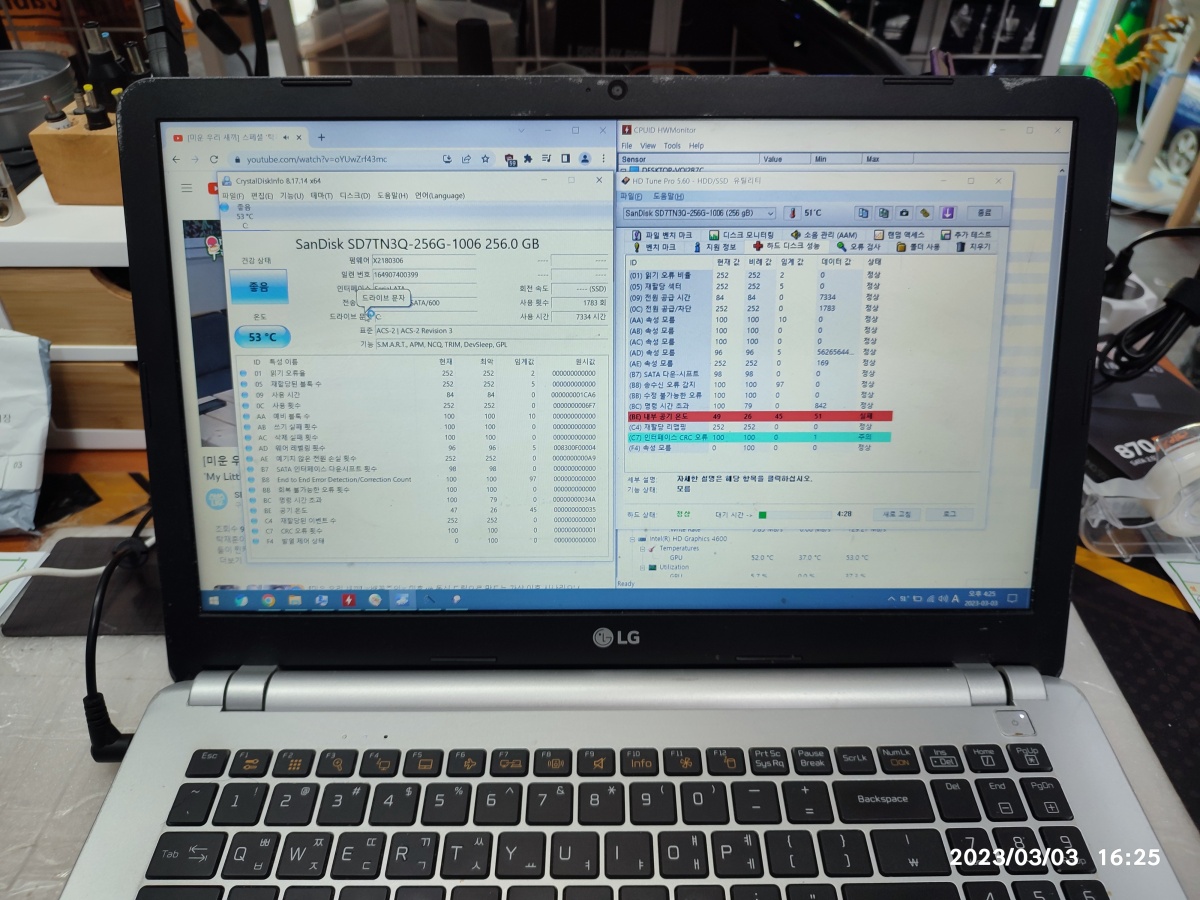

 느린 증상으로 입고된 노트북인데요. 내장된 SSD 온도가 높다고 나오네요. SSD 온도가 60도 넘으니깐 빨간색으로 나오고 있습니다. 샌디스크 SD7TN3Q-256G-1006

SSD 온도 높게 측정됨



 구입하시고 한 번도 내부 청소를 진행하지 않은 상태라서, 노트북 분해해서 청소하고 서멀도 다시 바를 예정입니다.

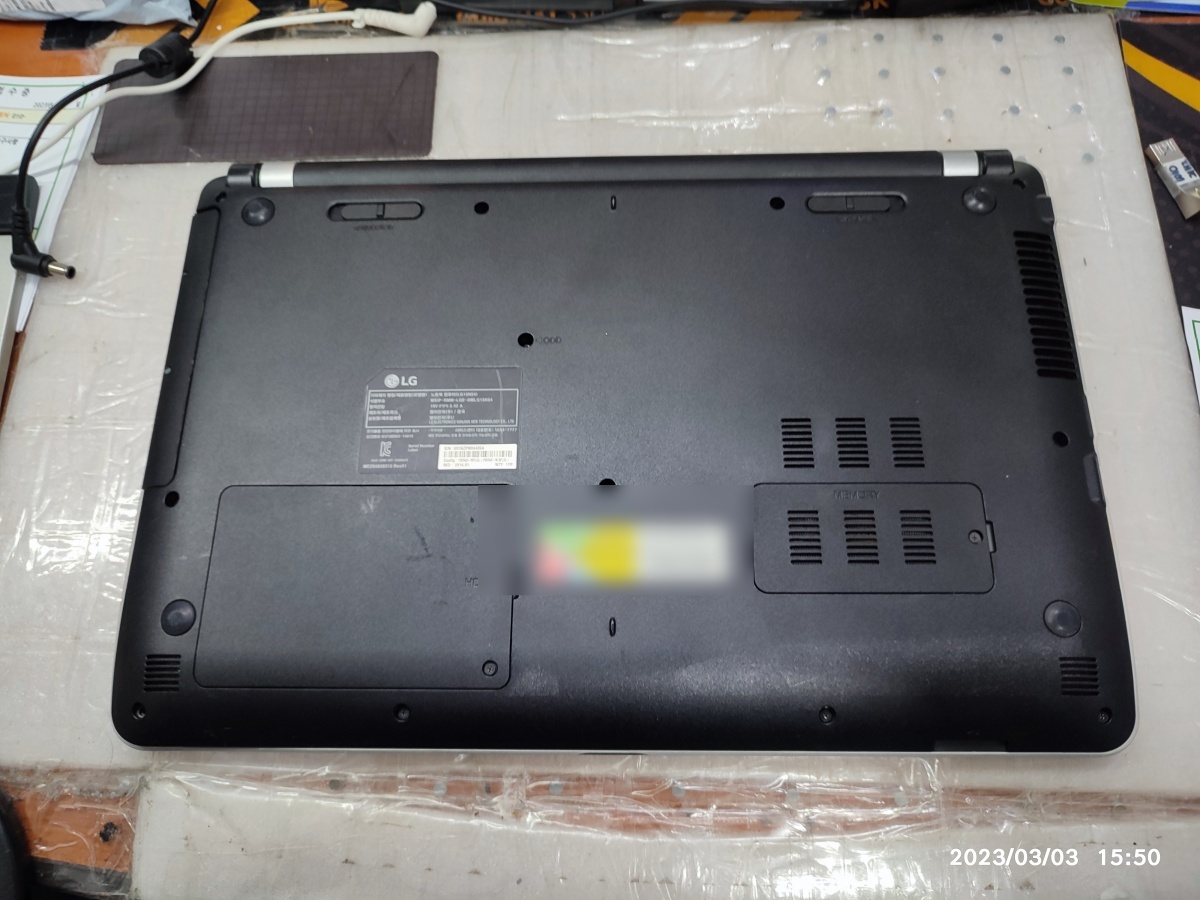

노트북 뒤면

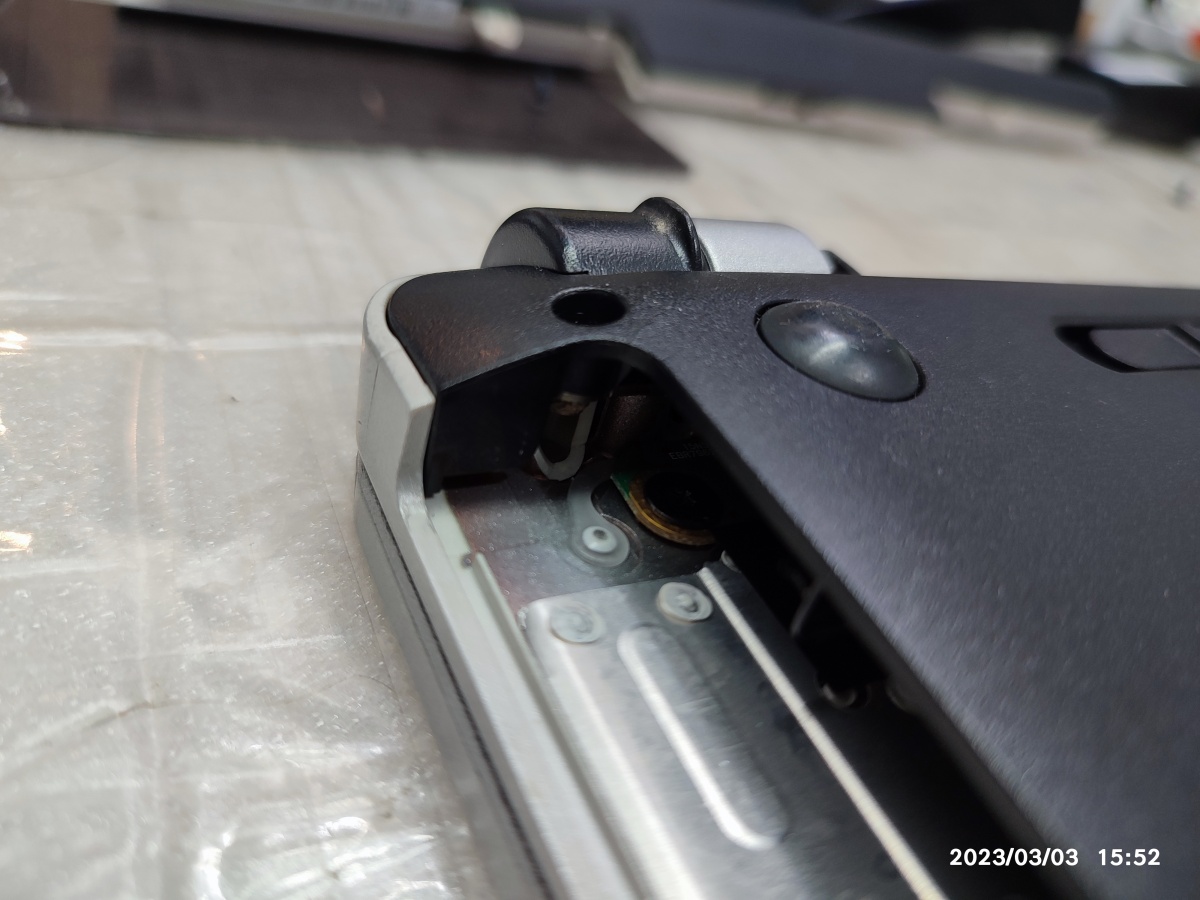

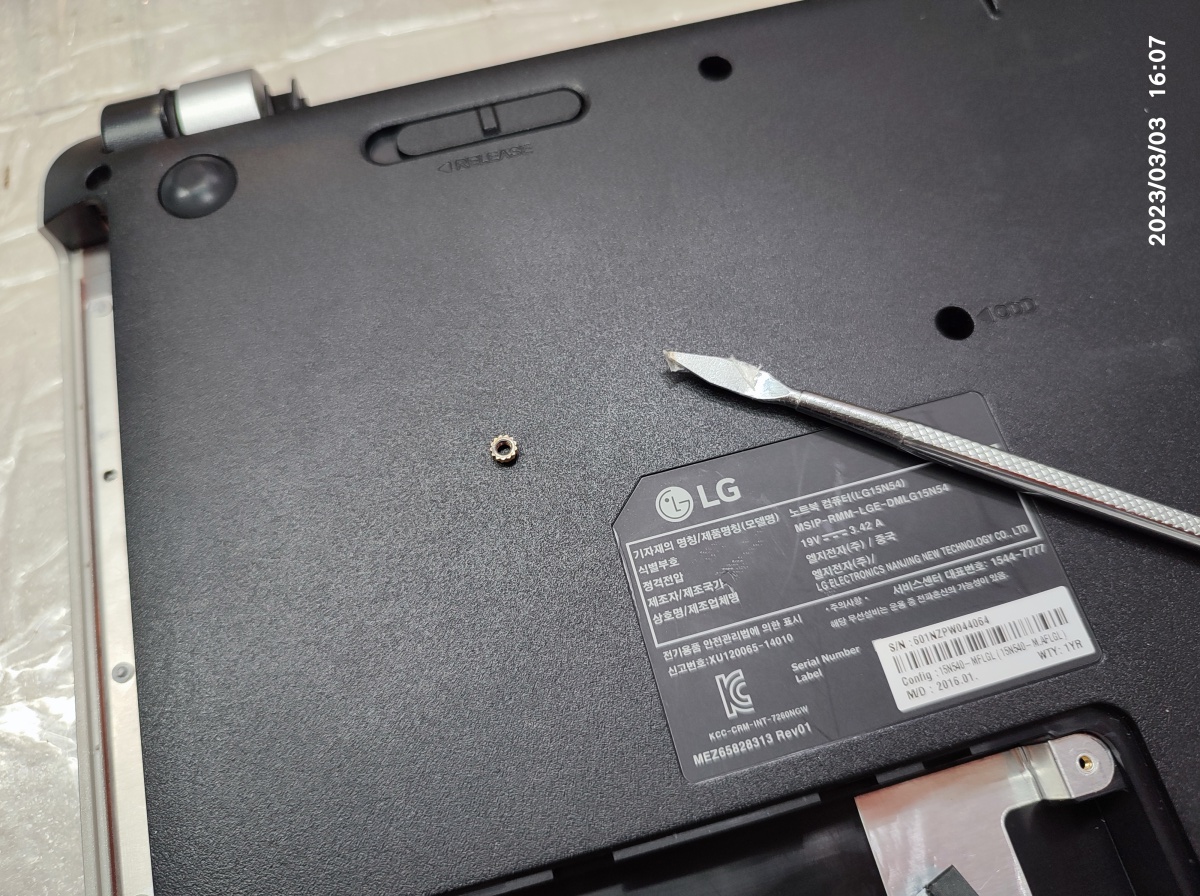

 오른쪽 힌지가 제대로 고정이 안 됐었는데, 아래와 같이 나사를 고정하는 너트가 같이 회전하네요. 너트를 잡아주는 플라스틱이 파손된 상태입니다.

힌지 고정 너트 파손

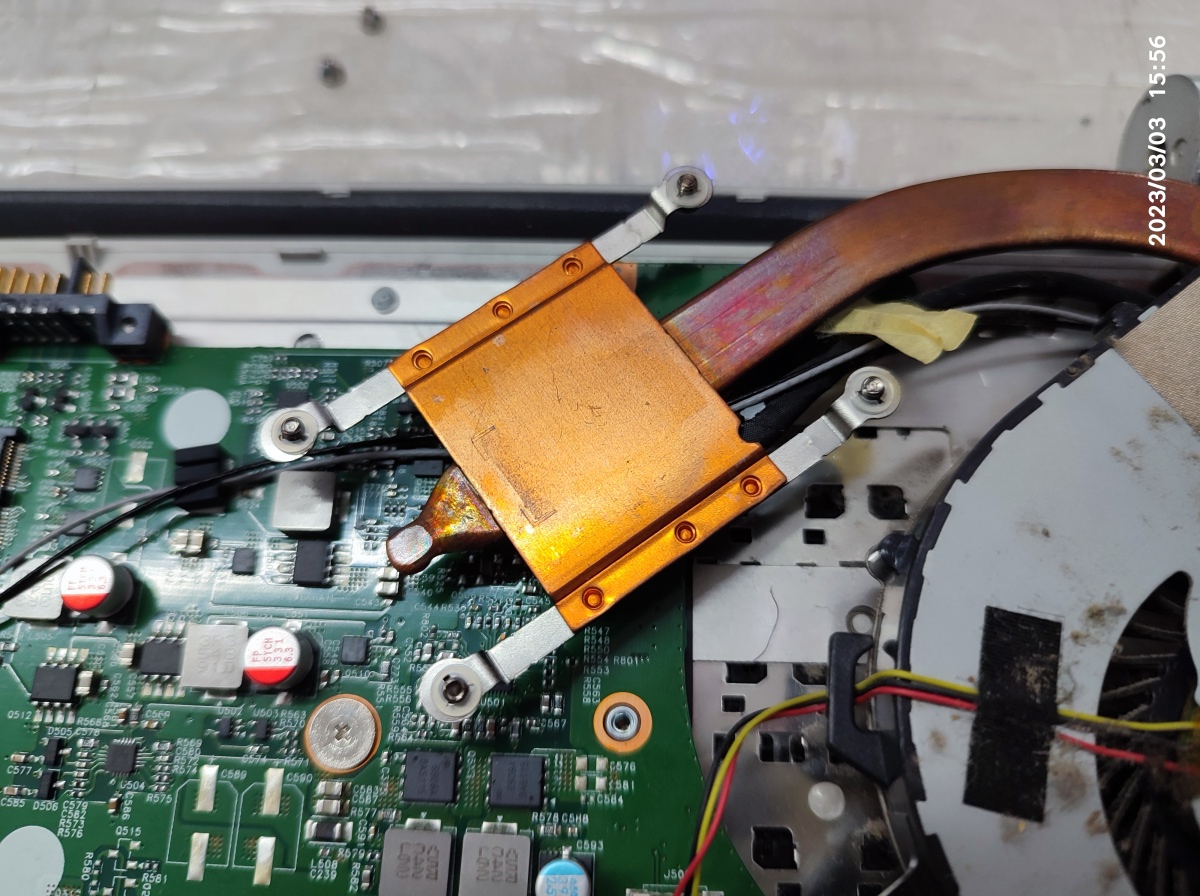

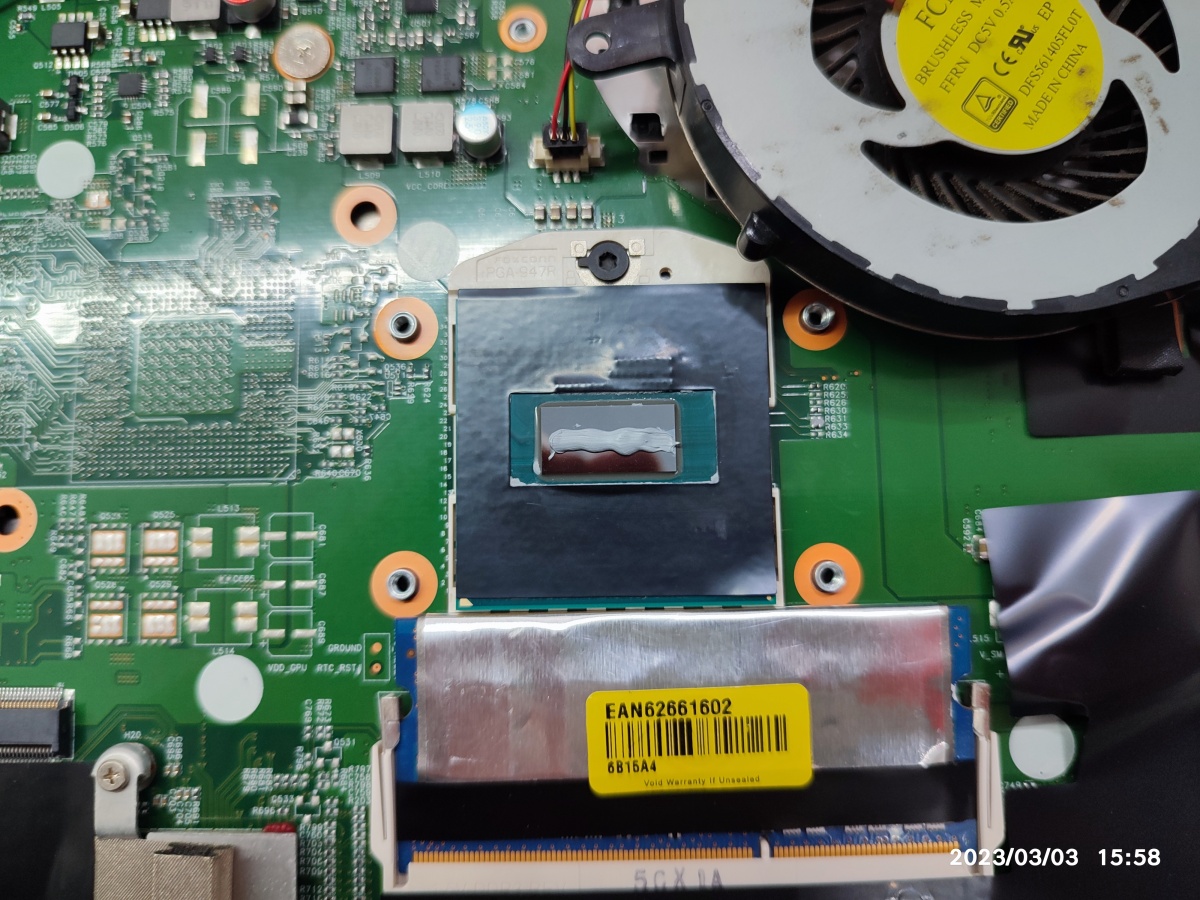

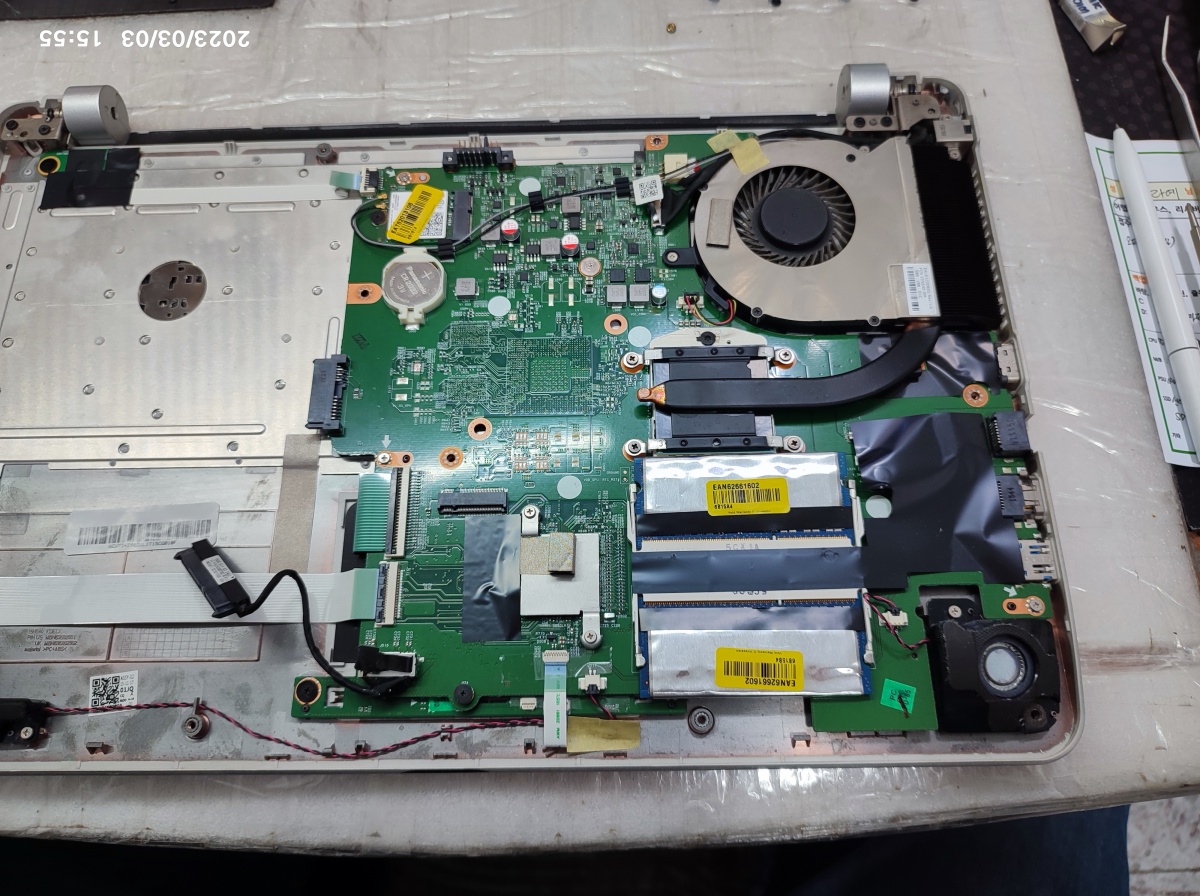

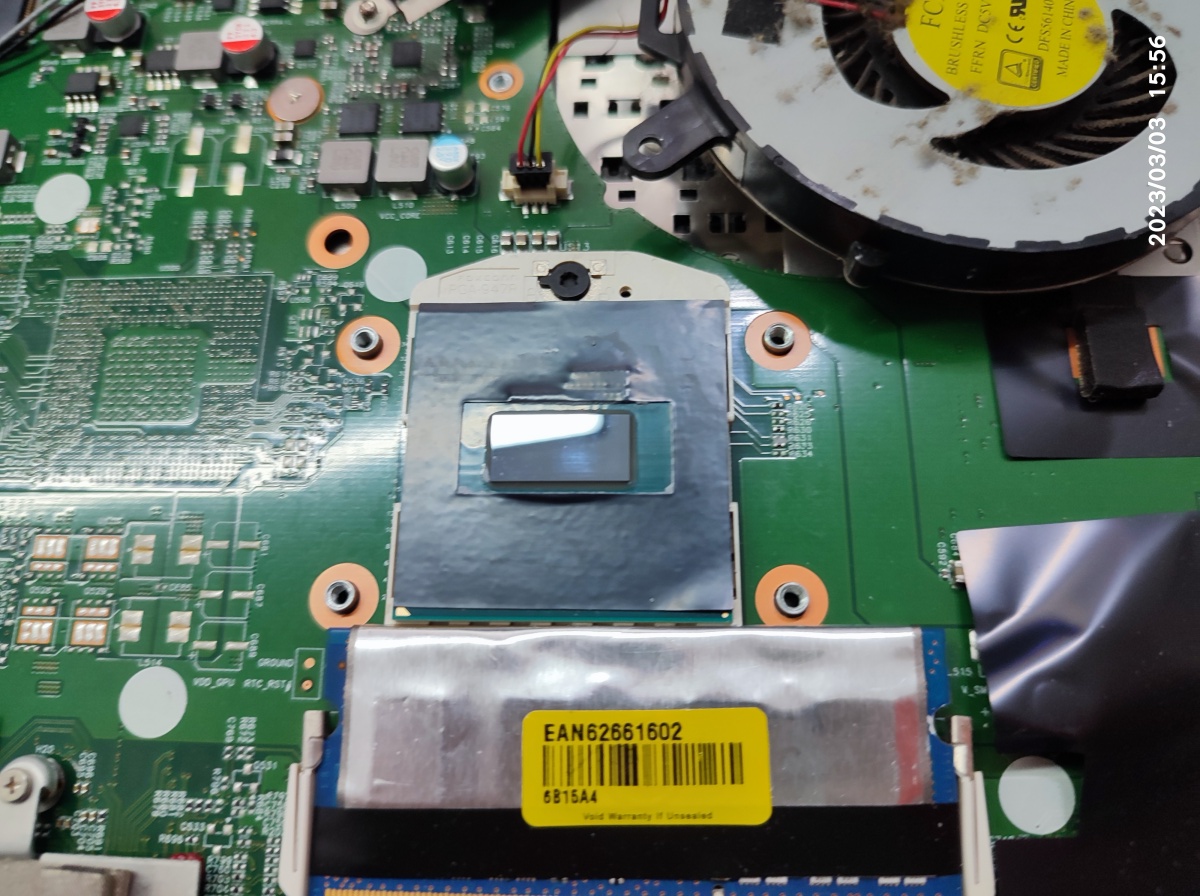

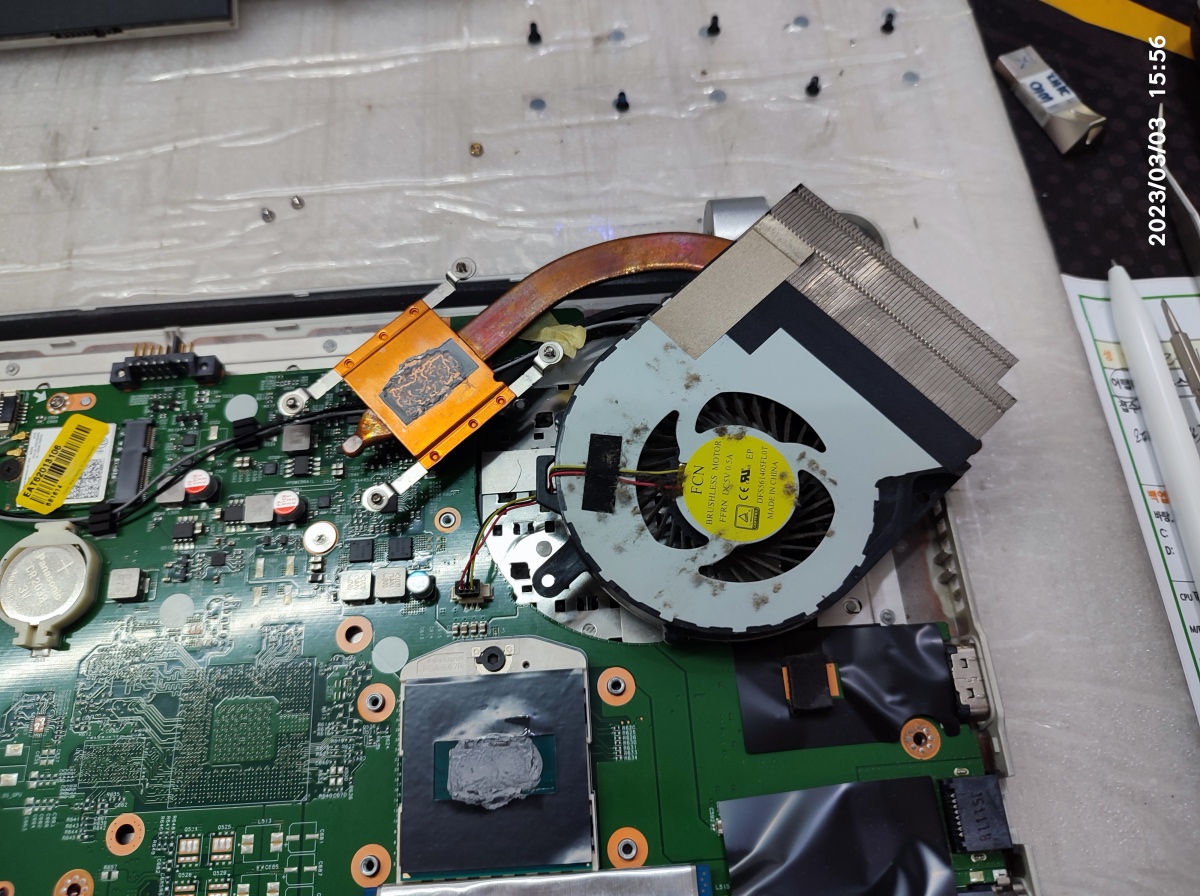

 CPU 방열판을 분리해서 청소하고 있습니다. 기존의 굳은 서멀을 닦아내새로운 서멀 컴파운드를 재도포했습니다.

서멀 반죽 재도포 중

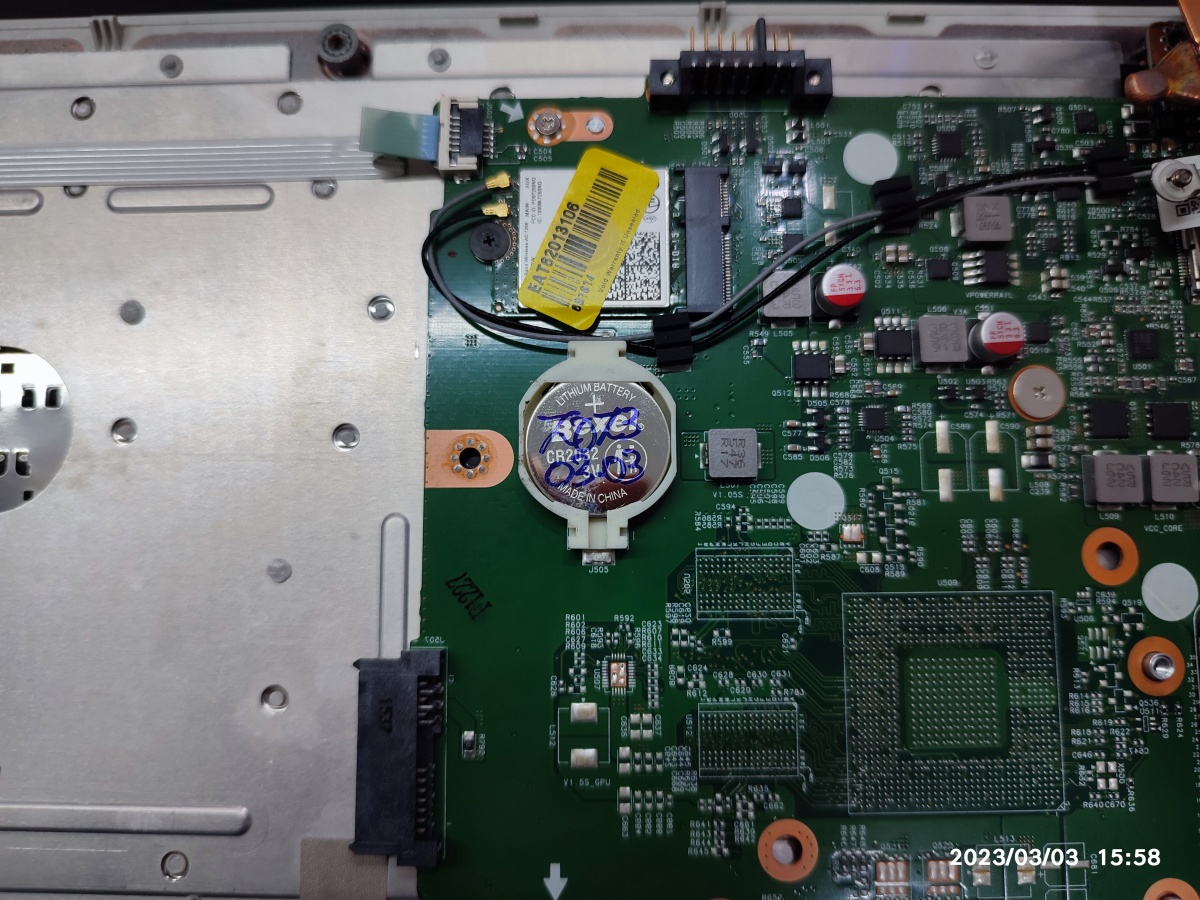

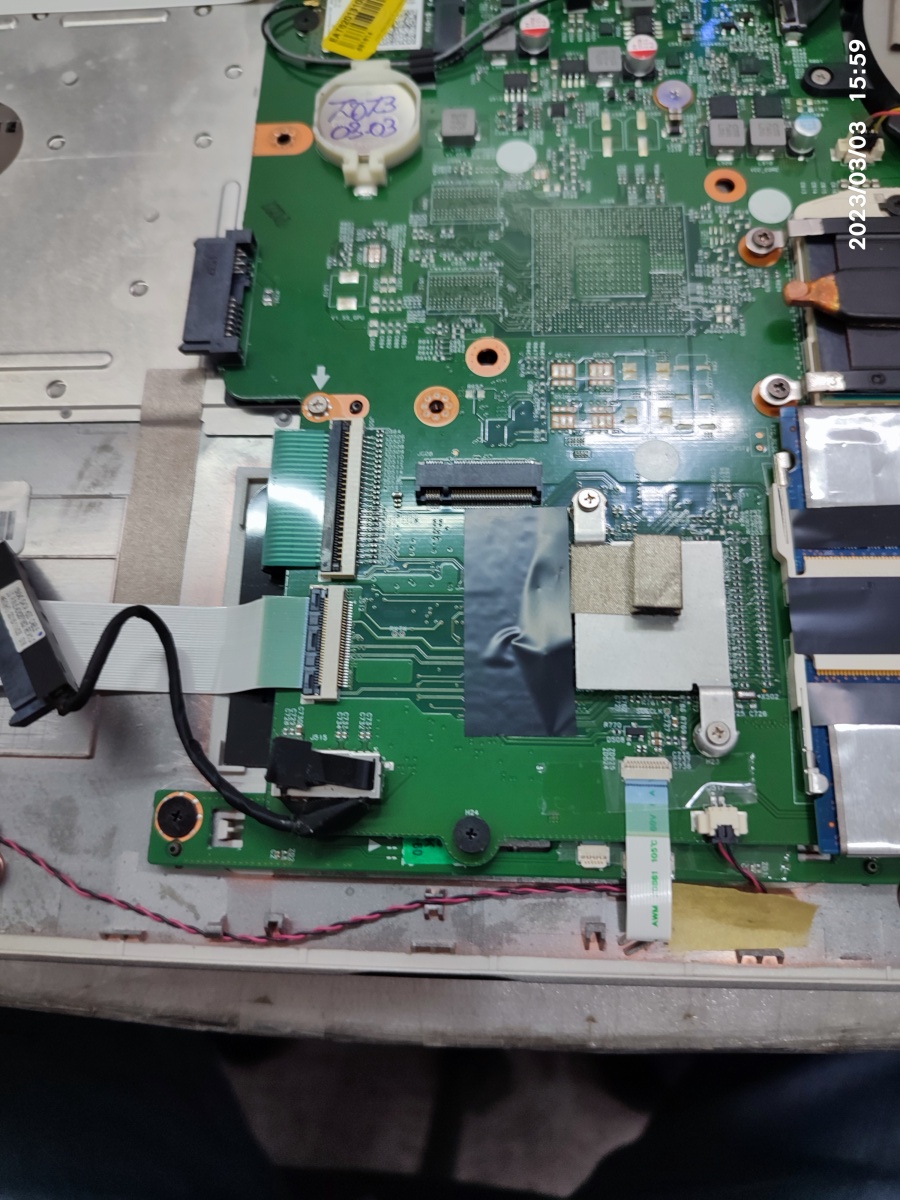

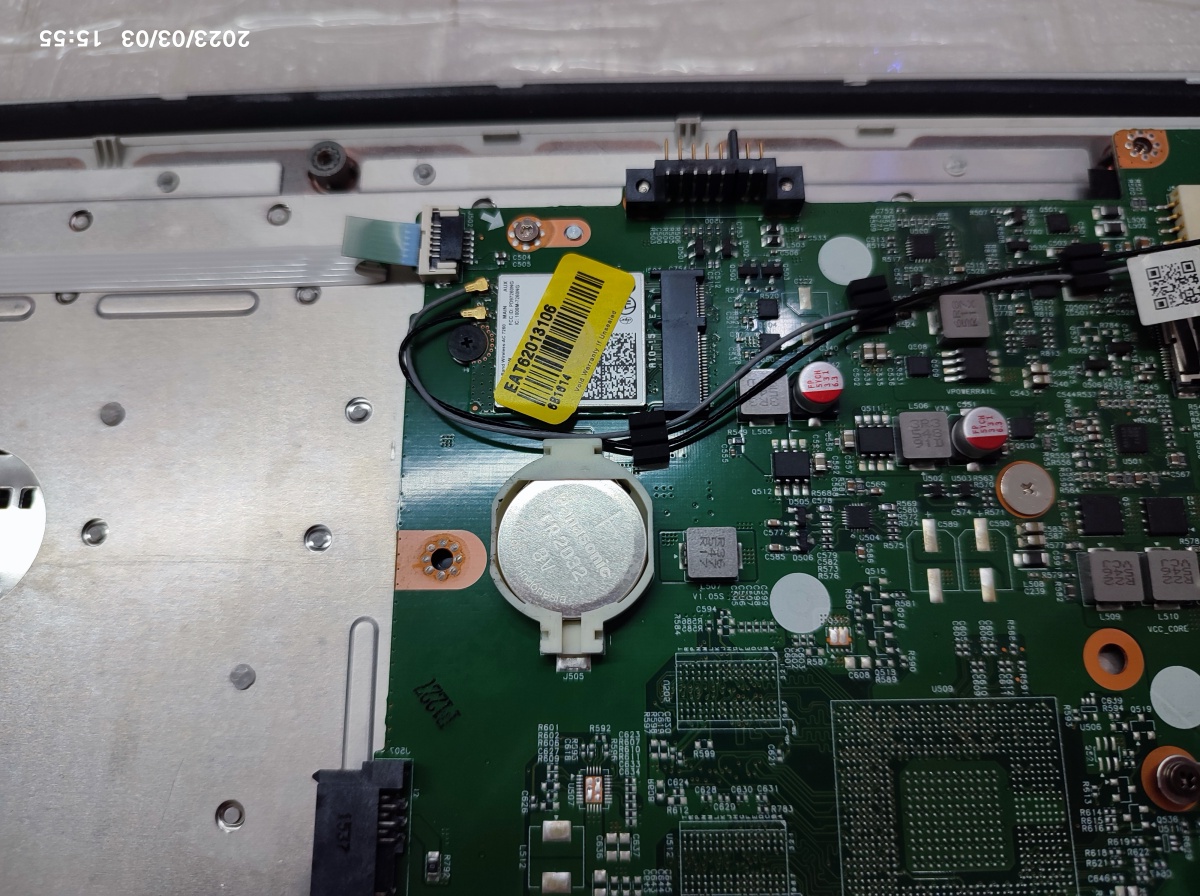

 내장된 시계(설정) CR2032 배터리도 교체했습니다. M.2 SSD를 장착할 수 있는 슬롯도 있네요.

CR2032 배터리 교체

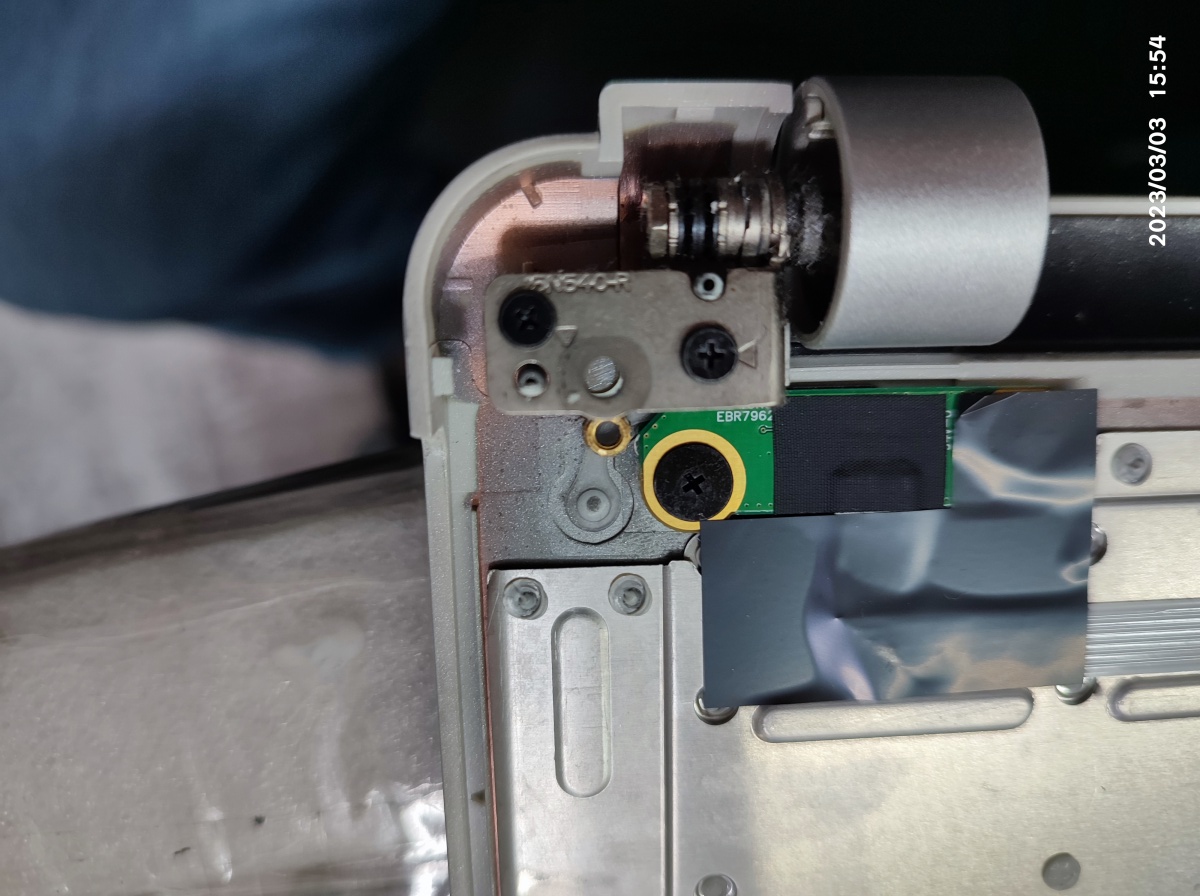

 오른쪽 힌지의 상태입니다. 가운데 구멍에 너트가 보여야 하는데, 너트를 잡아주는 플라스틱이 깨져서 너트만 별도로 돌아다닙니다. 다시 볼트랑 조립하기도 쉽지 않았습니다. 뾰쪽한 도구 끝에 양면테이프를 부착하고 너트를 올려놓고 나사를 조였습니다.

힌지 고정 너트 파손

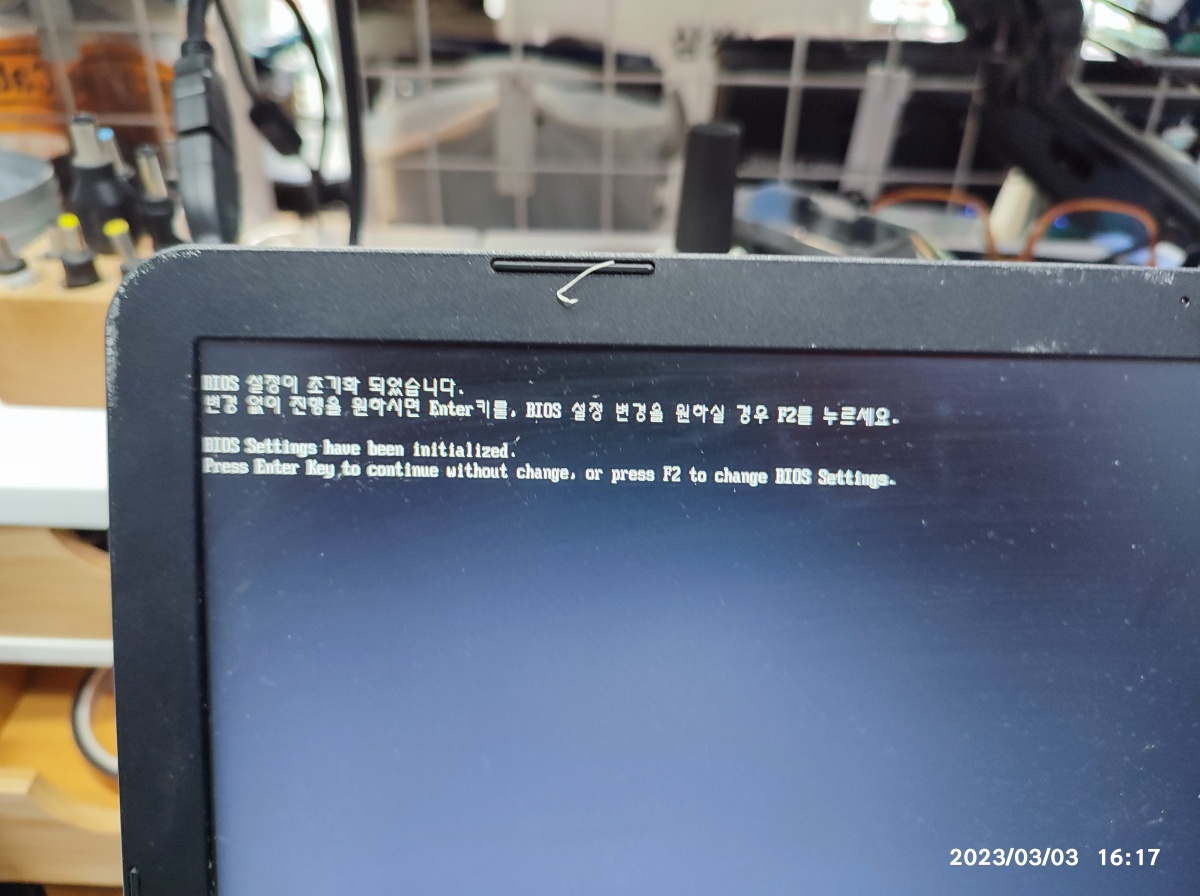

부팅하니깐 아래와 같은 경고창이 뜨네요. 방전된 CR2032 배터리를 교체하면서, 바이오스 값이 초기화된 듯 보입니다.

"BIOS 설정이 초기화 되었습니다. 변경 없이 진행을 원하시면 Enter 키를, BIOS 설정 변경을 원하실 경우 F2를 누르세요."

BIOS 설정이 초기화 되었습니다. 변경 없이 진행을 원하시면 Enter 키를, BIOS 설정 변경을 원하실 경우 F2를 누르세요.

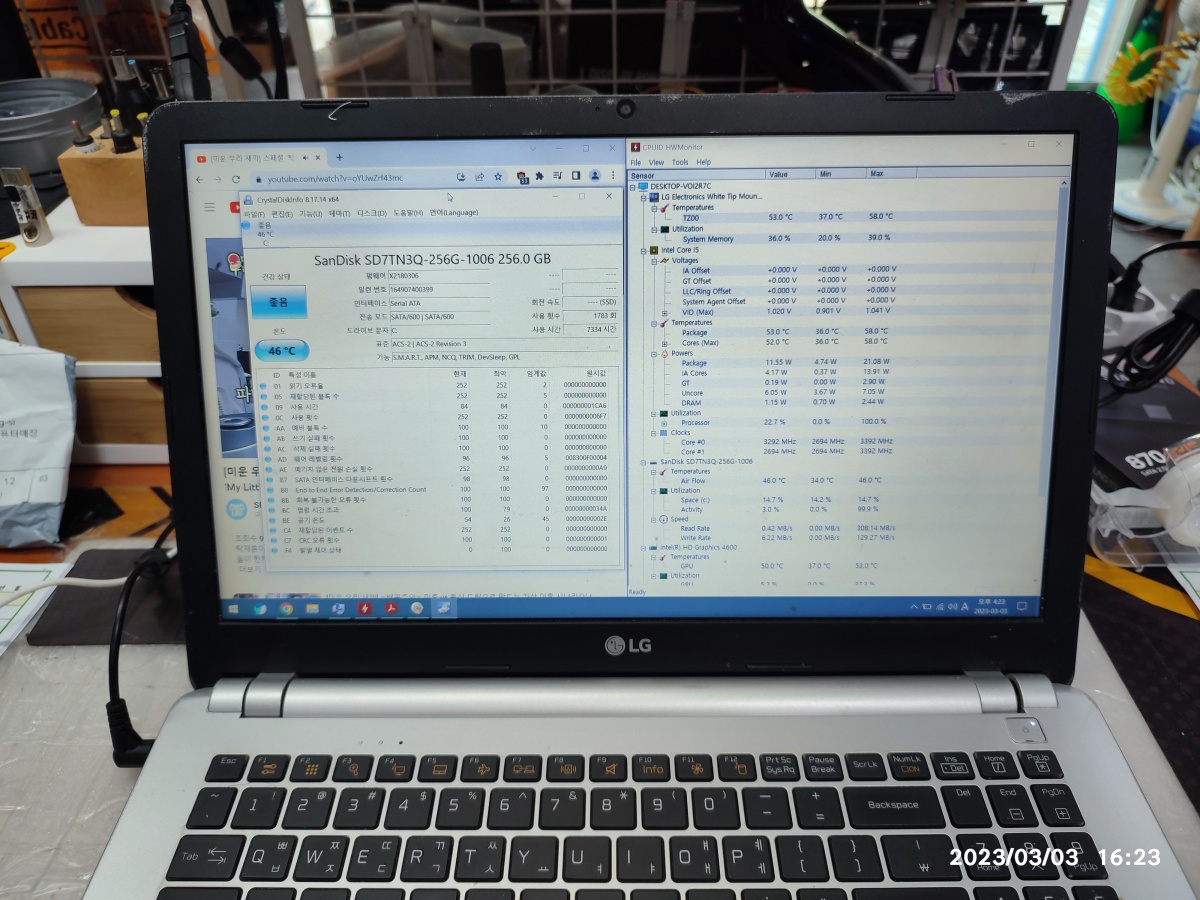

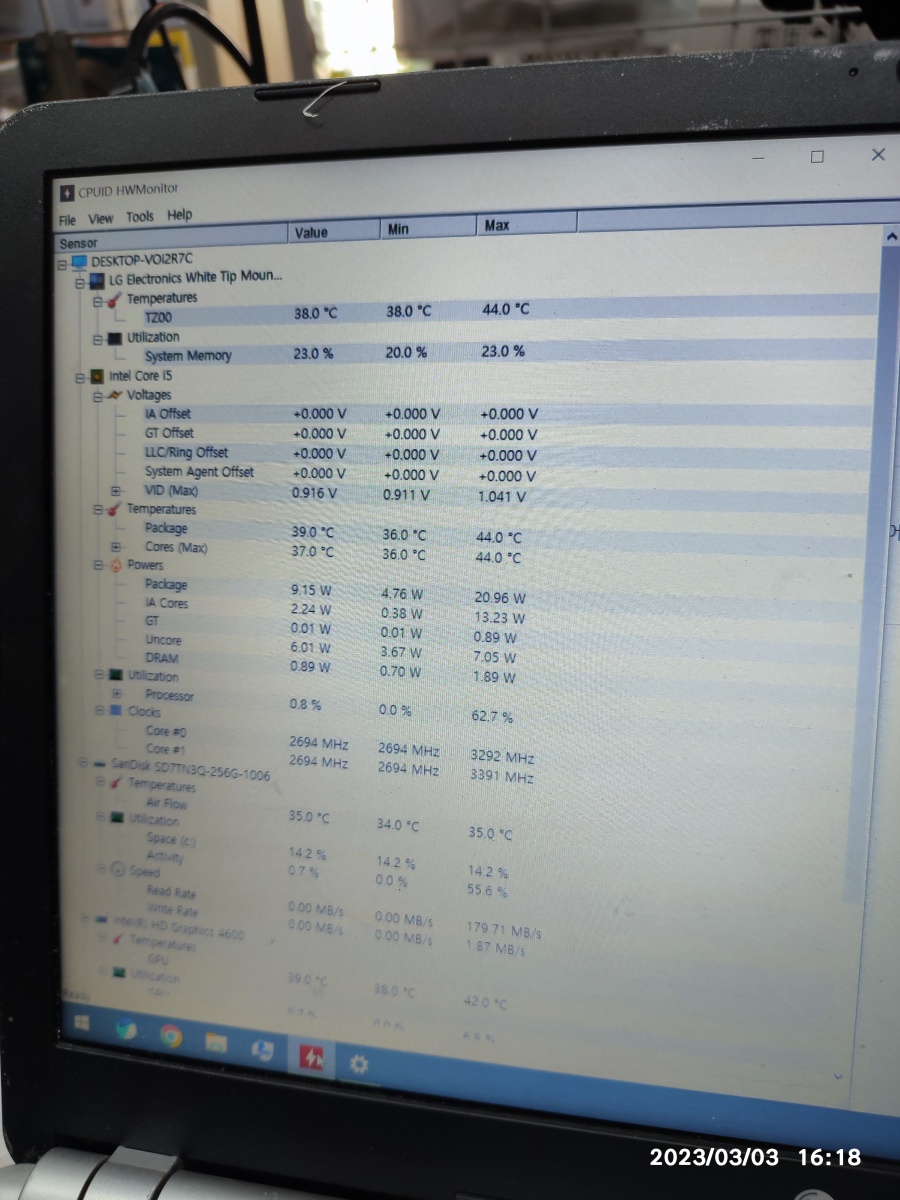

 CPU 서멀 컴파운드 재도포 후에 전원을 켰을 때, 온도입니다. CPU 온도가 많이 안정화된 상태입니다.

CPU 서멀 재도포 후 CPU 온도

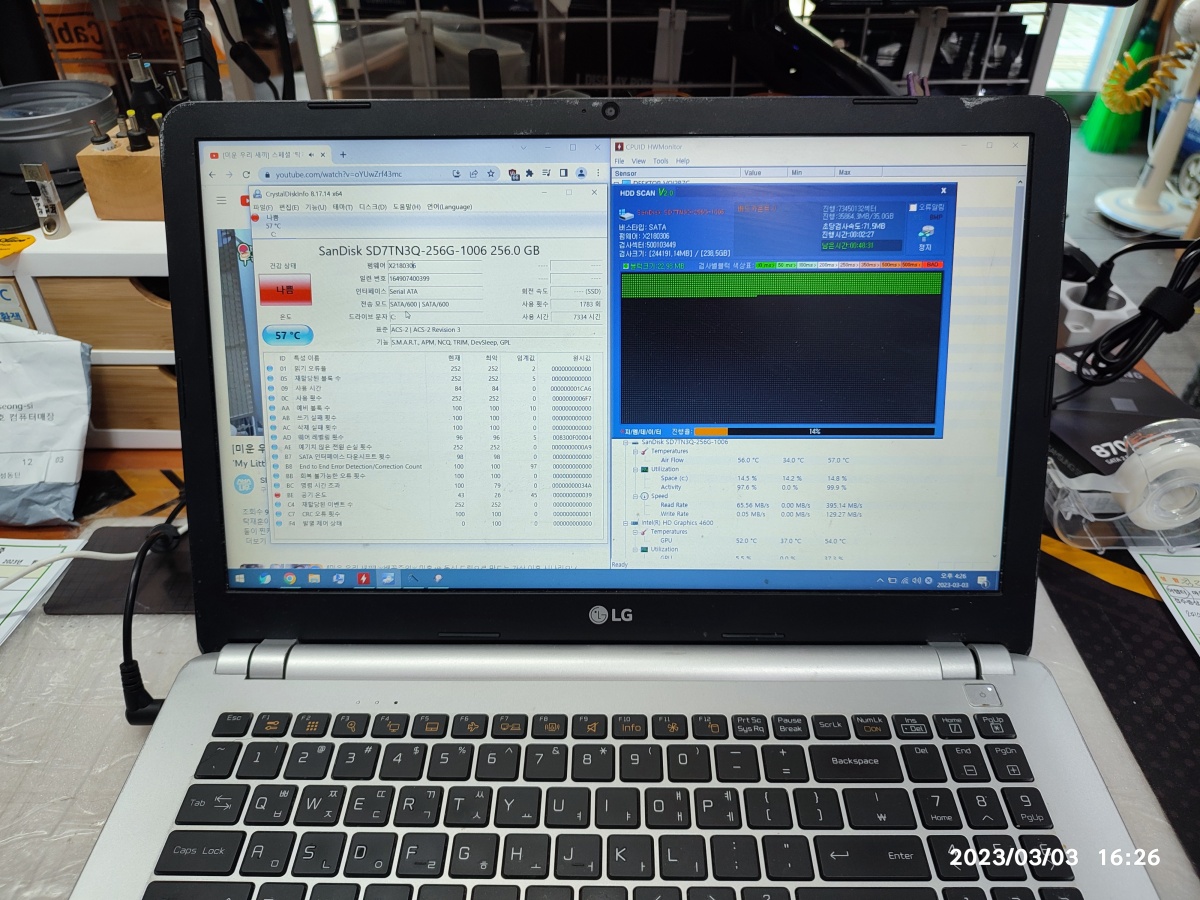

 SSD도 온도가 정상으로 돌아왔지만, 작업을 시키니깐 SSD 온도는 올라가네요.

하드디스크 온도 체크 중

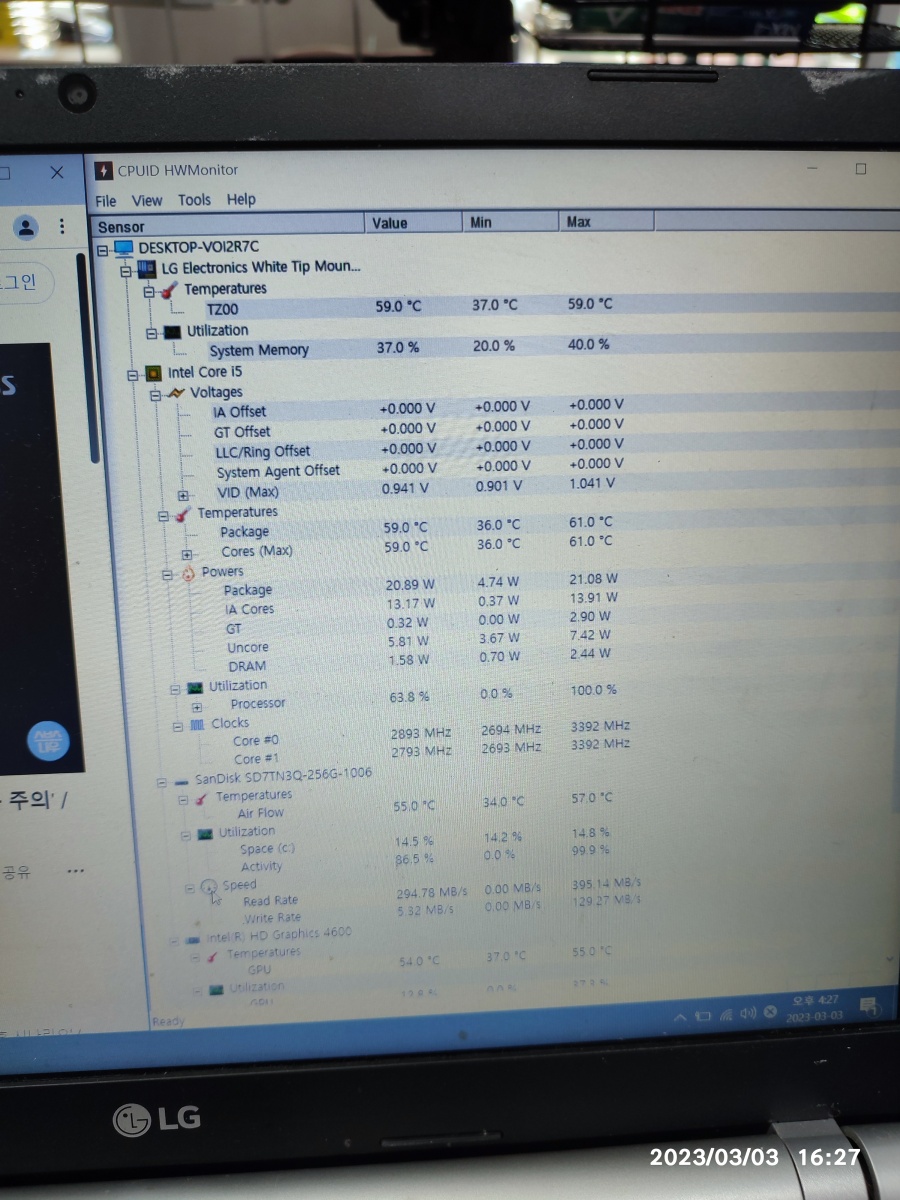

 CPU 온도는 그래도 많이 떨어진 상태입니다. 61도까지 올라가네요. i5-3410M

CPU 온도
