[14U390-ME1TK] C드라이브 용량 부족으로 SSD 250기가 업그레이드 작업

by 동탄컴퓨터수리 031-8015-2456 2022. 6. 6.

[14U390-ME1TK] C드라이브 용량 부족 SSD 업그레이드 작업

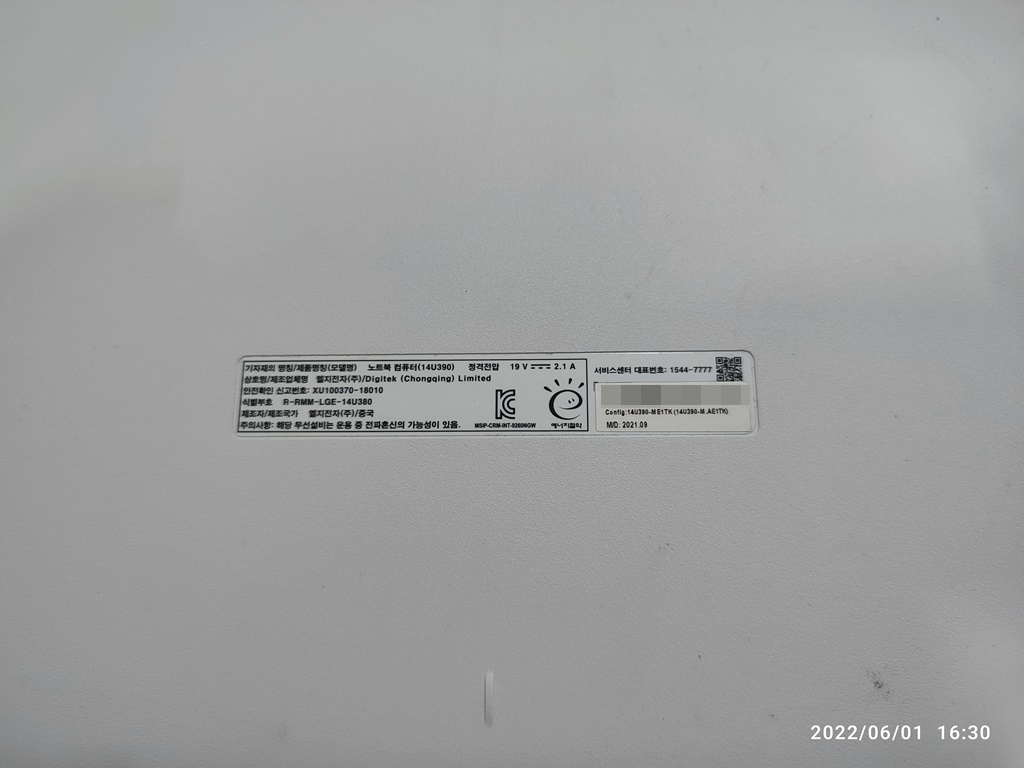

LG 노트북 업그레이드 작업14U390-ME1TK
LG 노트북 업그레이드 작업

LG 보급형 노트북입니다. C드라이브의 용량이 64기가 정도로 낮게 출시된 노트북입니다. 그래서, 윈도우10 설치 후 남은 공간이 많지 않은데, 얼마 사용하지도 않았는데, C드라이브 용량이 가득차서 C드라이브 용량 업그레이드를 위해서 찾아주셨습니다.

노트북의 나사를 한 곳에 잘 모아둡니다.
노트북의 나사를 한 곳에 잘 모아둡니다.

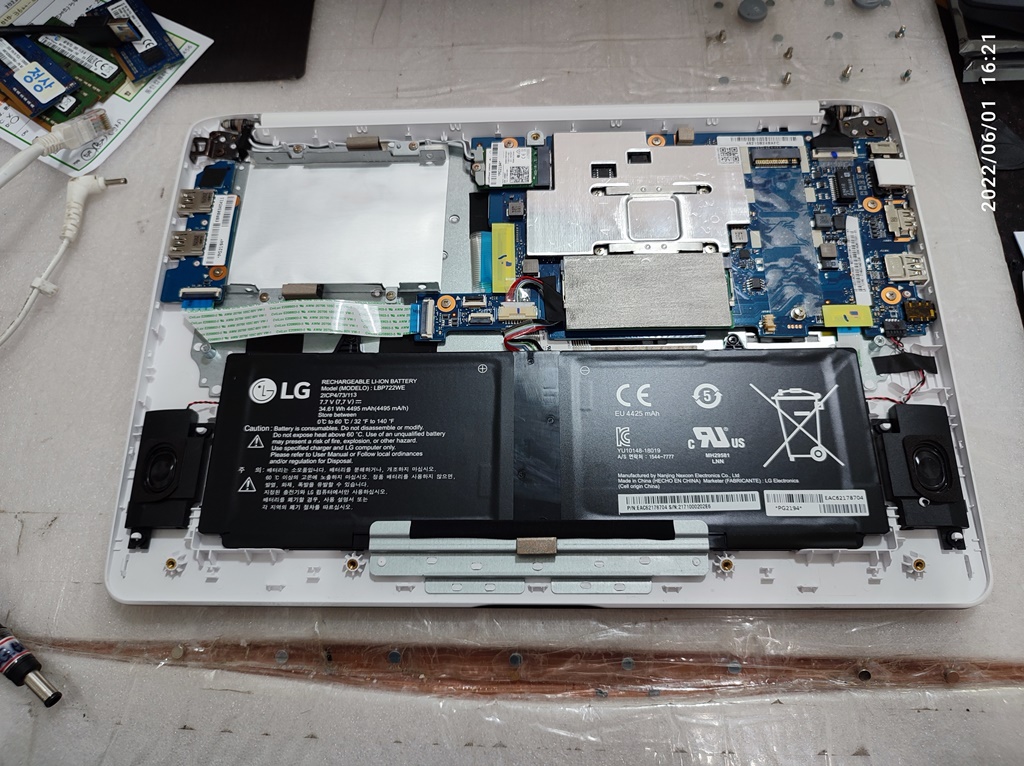

노트북을 분해하면 아래와 같이 분해가 됩니다. 노트북의 CPU 방열판에 팬이 없는 모델인데요. 성능이 낮은 노트북을 방증하고 있습니다. 셀러론급의 CPU가 장착된 것으로 보입니다. CPU 방열판 밑으로 1개의 메모리 슬롯이 있습니다. CPU 방열판 좌측으로 SATA형 SSD를 장착할 수 있는 슬롯이 보이지만, SATA 케이블은 내장되지 않은 상태네요. 노트북 구입할 때, 박스에 동봉된 경우가 있고 서비스센터에서 별도 구입해야 장착할 수 있는 경우가 있겠네요.

CPU 방열판 오른쪽에 M.2 SSD 슬롯이 있기 때문에, M.2 SSD로 업그레이드를 진행할 예정입니다.

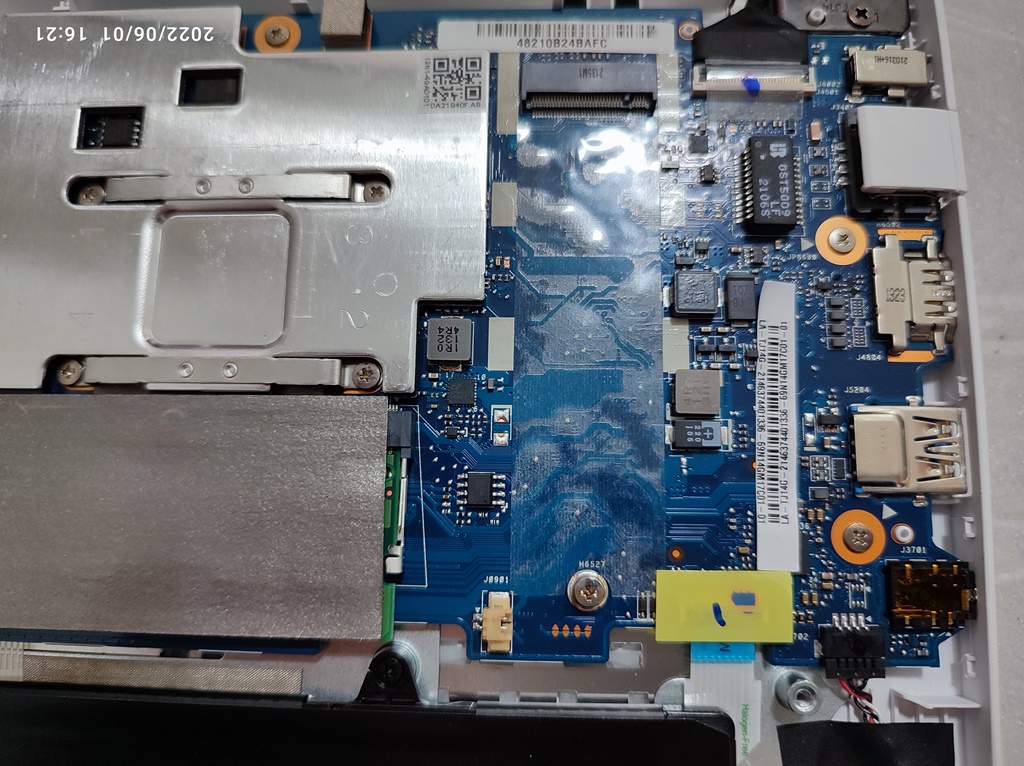

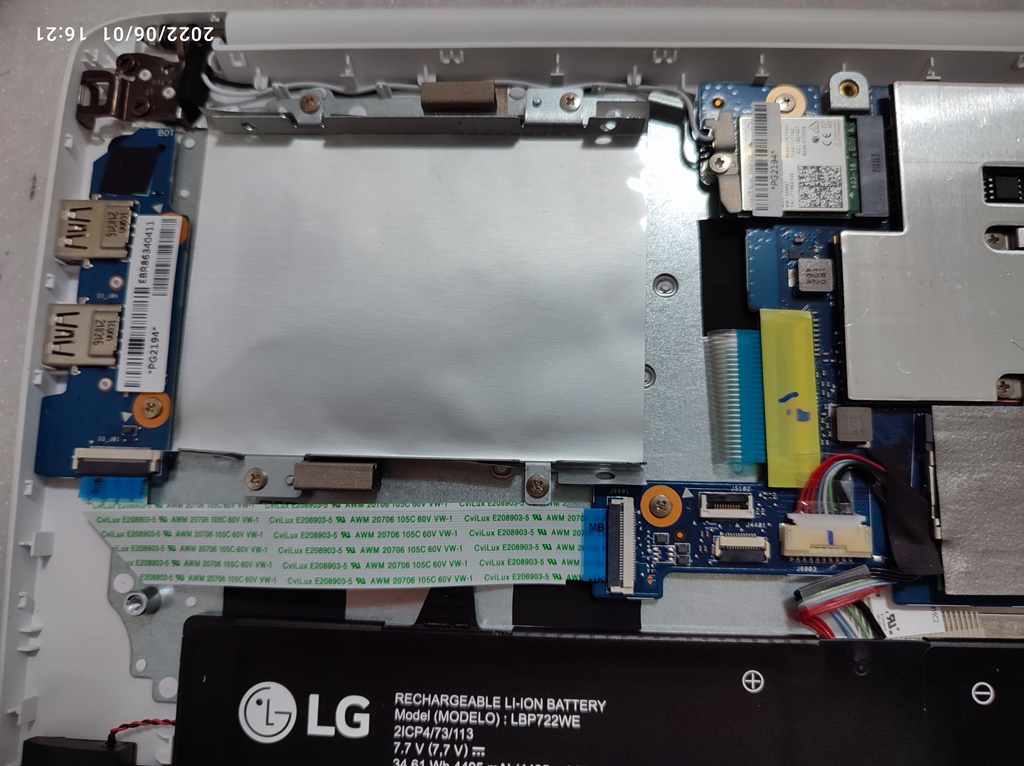

SATA 슬롯노트북 분해된 상태M.2 SSD 연결 슬롯
SATA 인터페이스를 사용할 수 있고 M.2 인터페이스의 SSD를 추가할 수 있습니다.

노트북이 사양은 낮아도 생산된지는 오래되지 않은 노트북이라서 NVMe M.2 SSD를 장착할 예정이었는데요.

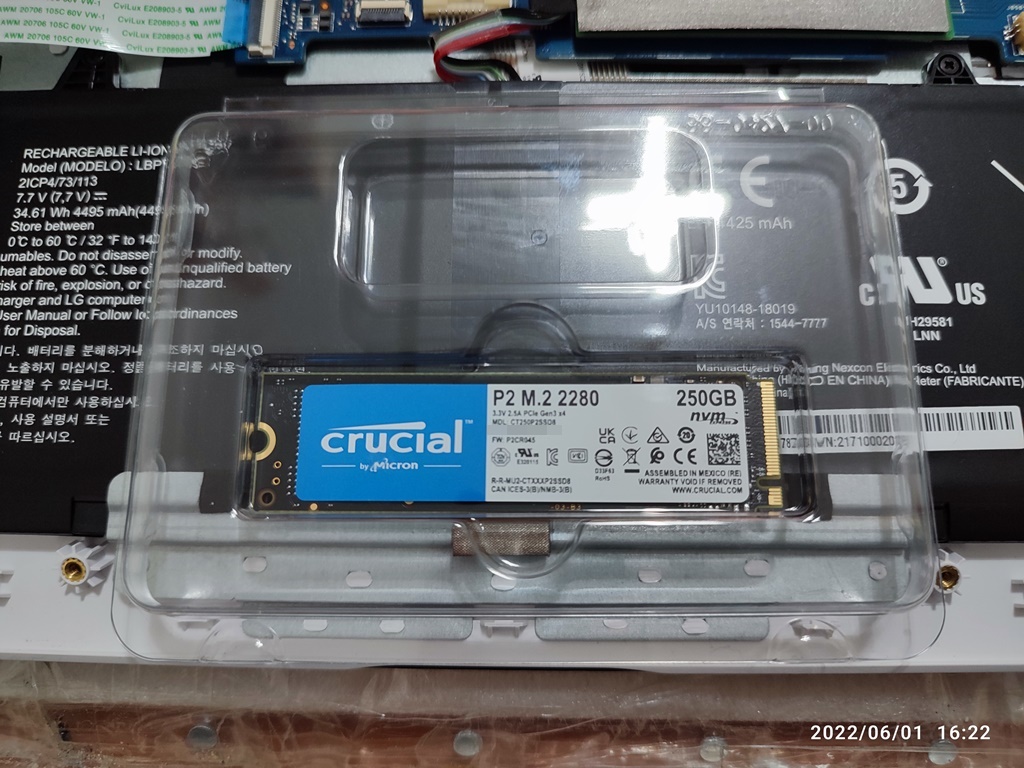

업그레이드할 SSD 준비 중슬롯에 M.2 SSD 장착
업그레이드할 SSD는 크루셜 P2 250기가 입니다.

NVMe M.2 SSD를 장착하고 부팅하니, 시모스 모드에서 장치가 안 잡히고 있네요. eMMC 64기가만 잡히고 있습니다.

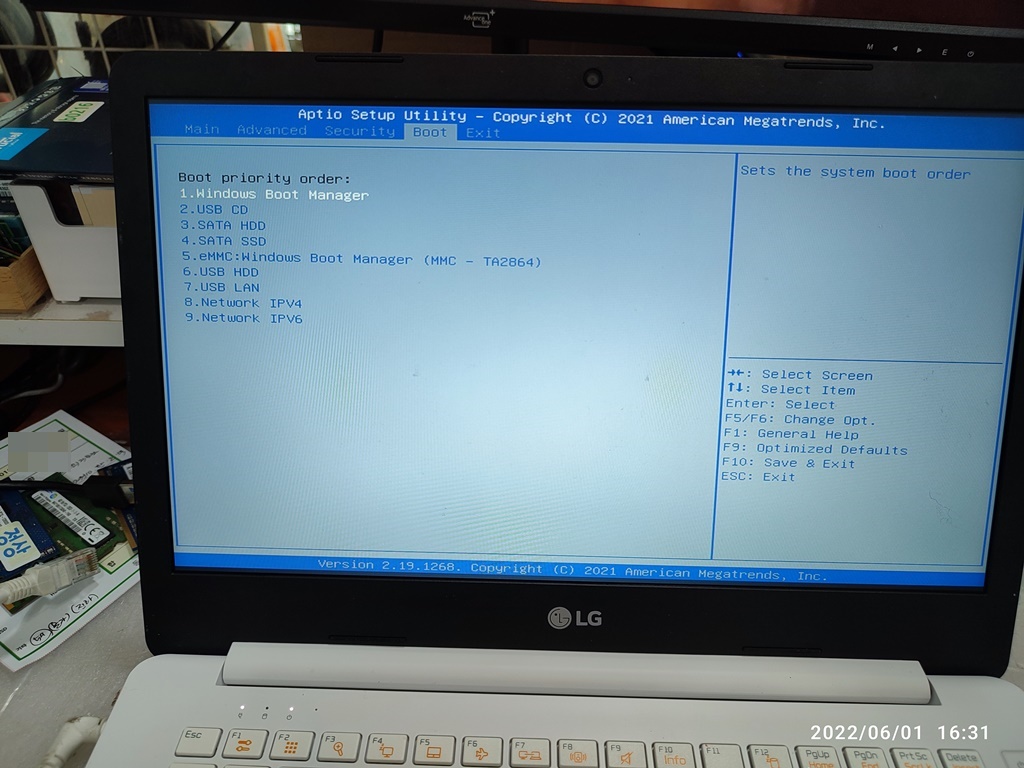

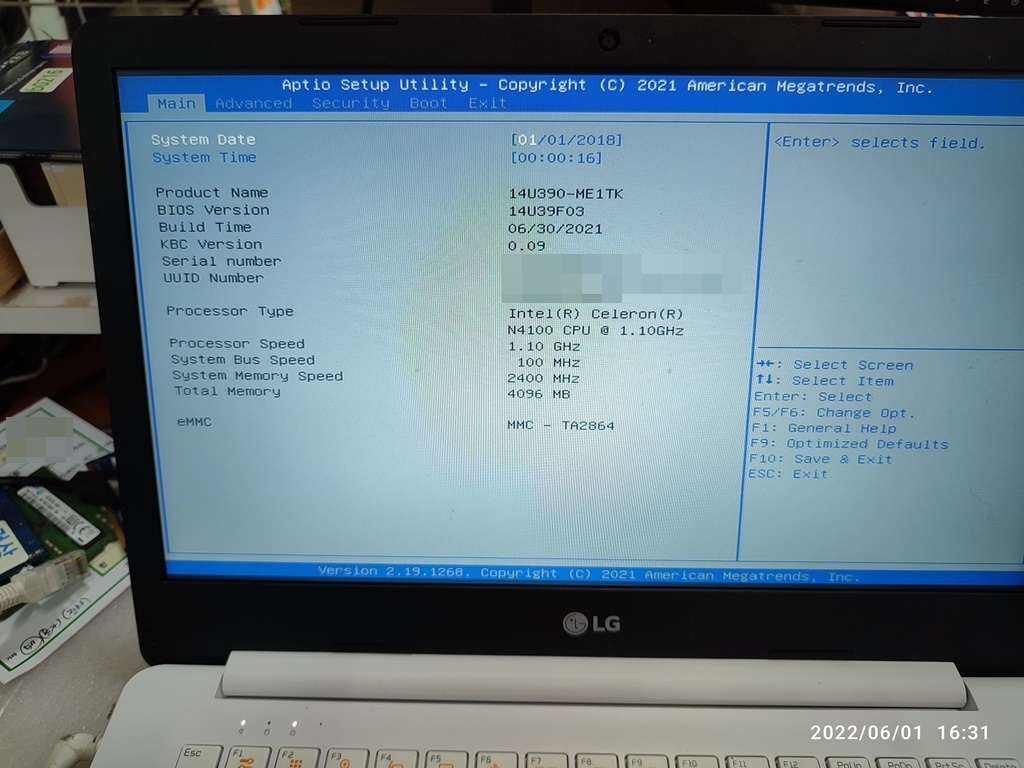

시모스 모드에서 새로 장착한 SSD가 인식되지 않는 걸 발견했습니다.시모스 모드에서 새로 장착한 SSD가 인식되지 않는 걸 발견했습니다.
시모스 모드에서 새로 장착한 SSD가 인식되지 않는 걸 발견했습니다.

USB 윈도우로 부팅해서 장치관리자, 디스크 관리자에서 확인해봐도 인식이 안되는 건 같습니다.

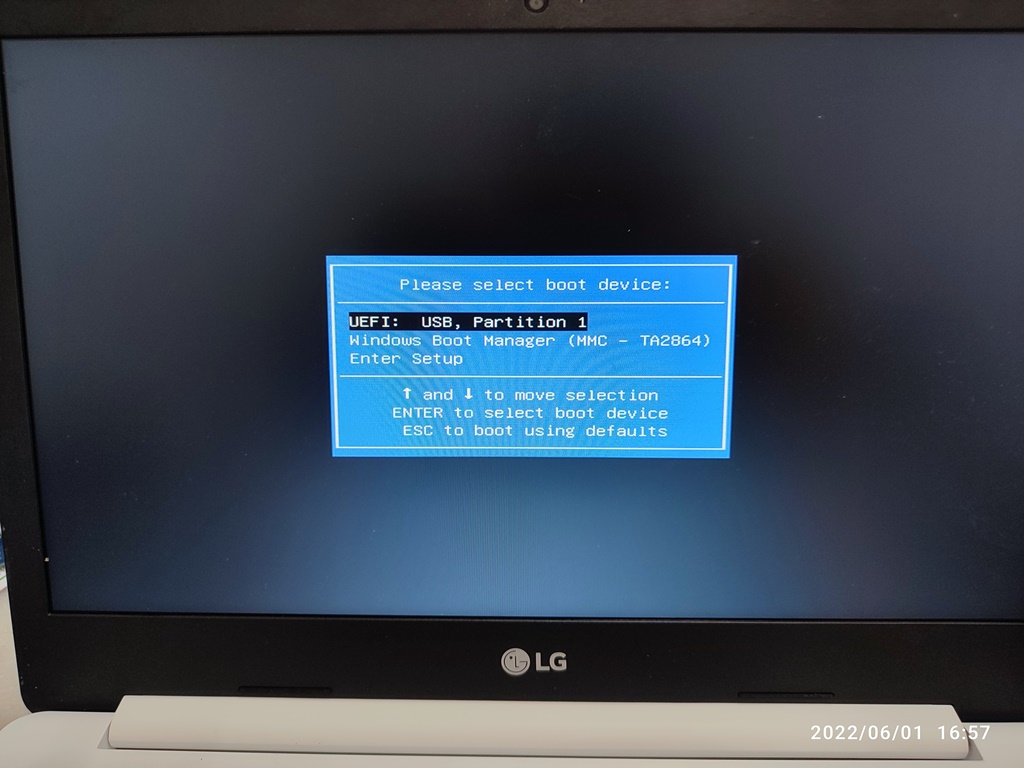

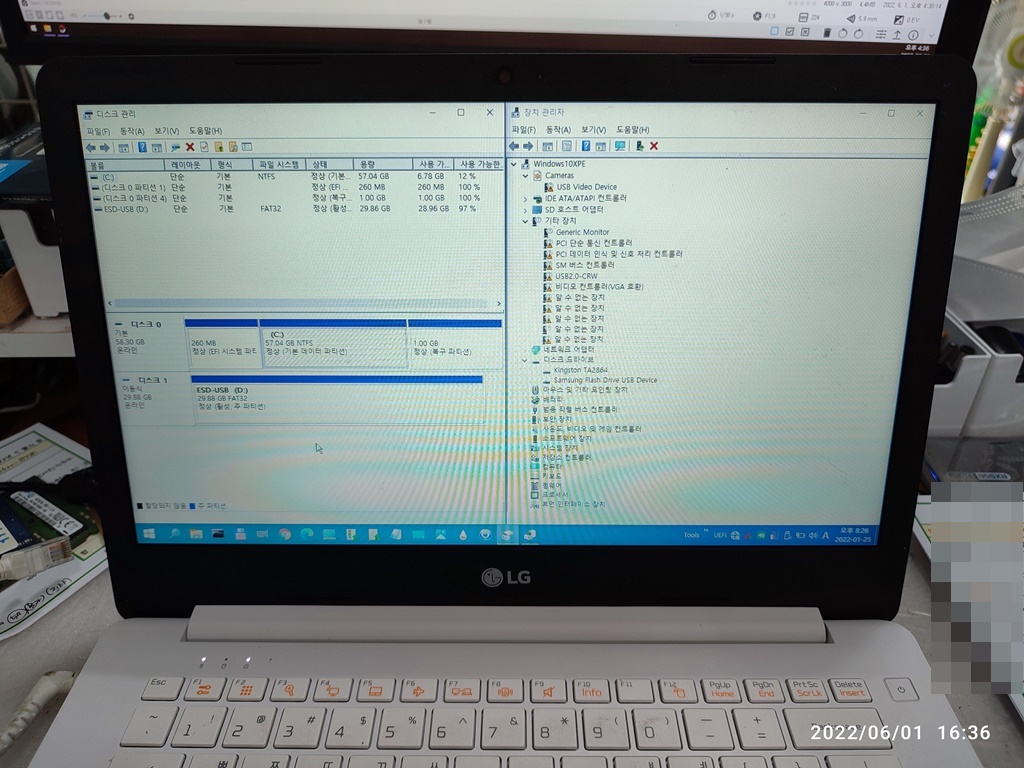

USB 윈도우로 부팅해서 SSD 인식 여부를 다시 확인합니다.USB 윈도우로 부팅해서 SSD 인식 여부를 다시 확인합니다.
USB 윈도우로 부팅해서 SSD 인식 여부를 다시 확인합니다.

윈도우10 설치 과정에서도 250기가 SSD는 뜨지 않네요. 기존의 64기가 eMMC 드라이브만 잡히고 있습니다.

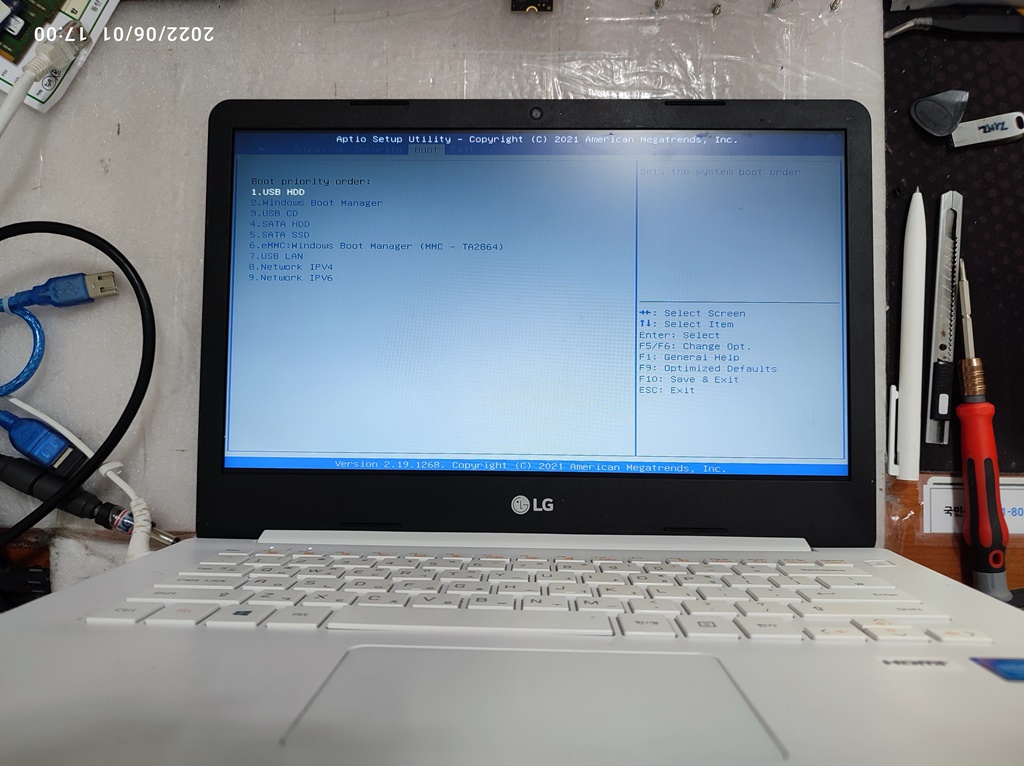

P2 250기가는 인식이 안됩니다.윈도우 설치 화면에서도 eMMC 64기가 드라이브만 뜨네요.
eMMC 64기가만 인식되는 상태네요.

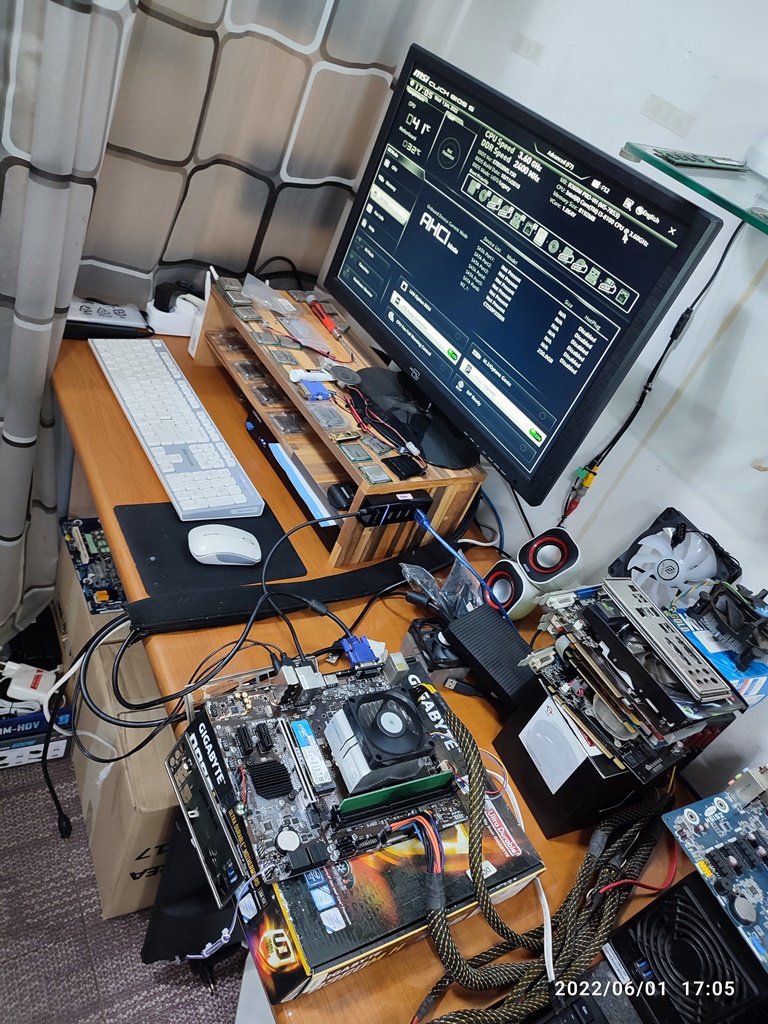

새 제품을 뜯어서 교체한 것이라서 고장날 확률은 거의 없기는 하지만, 초기 불량이 있을 수도 있기 때문에 M.2 SSD를 데스크탑 메인보드에 연결해서 인식되지는 확인하고 있습니다. PC 메인보드에 M.2 SSD를 꽂으니 정상적으로 모델명이 올라오고 있네요.

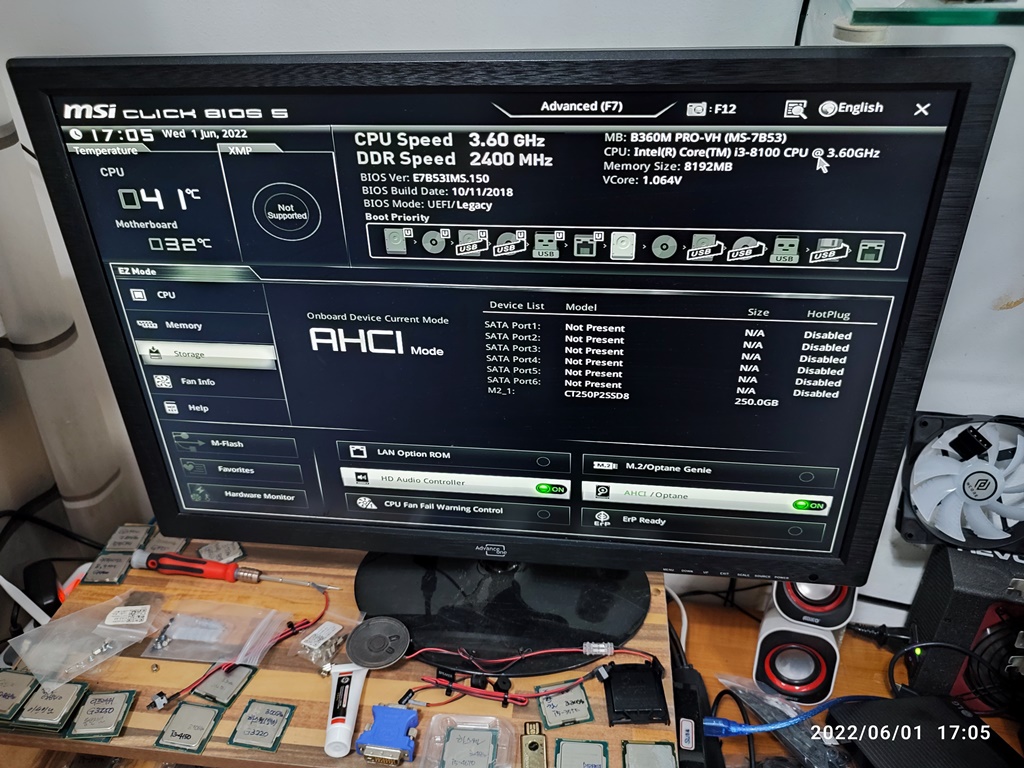

PC 메인보드에 P2 250기가를 연결해서 확인 중정상적으로 모델명이 뜨는중
P2 250기가 정상적인 제품인지 데스크탑 메인보드에 연결해서 확인 중 입니다.



테스트용으로 다른 NVMe 삼성 SSD를 꽂아봤는데, 역시나 인식이 안되네요.

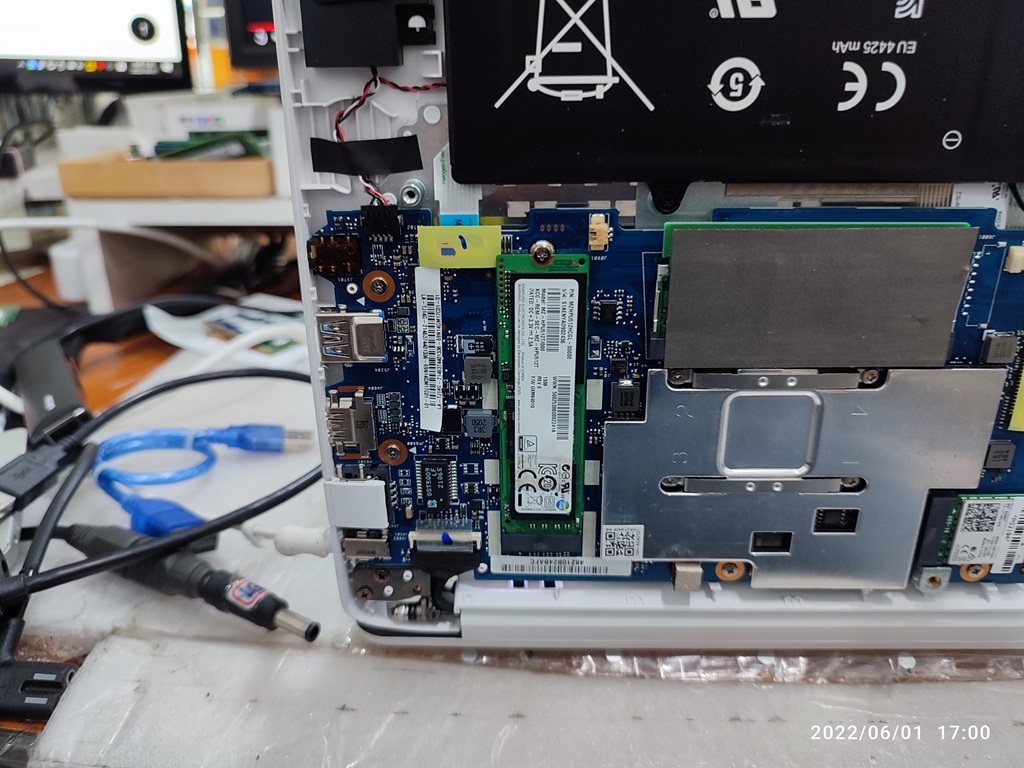

MZHPU512HCGL SSD를 장착해서 확인 중
MZHPU512HCGL SSD를 장착해서 확인 중

SATA M.2 SSD를 장착하니, 시모스 모드에서도 장차가 인식되고 부트 메뉴에도 장치가 목록에 뜨네요. 이 노트북의 경우는 NVMe SSD는 인식하지 않고 구형 M.2 SSD (SATA)만 인식되는 노트북입니다. 생산된지 얼마되지 않은 노트북이라서, 당연히 NVMe SSD가 지원될 것이라 생각했지만, CPU의 발열 처리의 한계가 있으니깐, NVMe SSD를 제한했나 싶네요? (추측) 테스트를 위해서 장착했던 구형 NVMe SSD (MZHPU512HCGL-00000 2013년 제품) 이 제품도 인식이 안 됐습니다

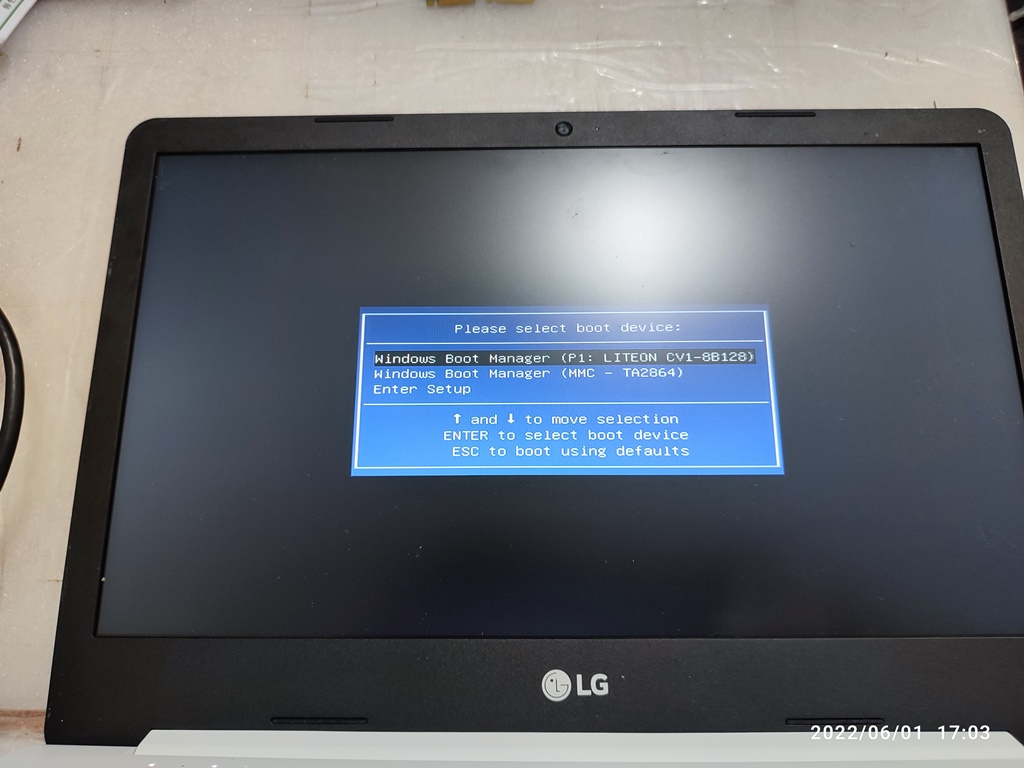

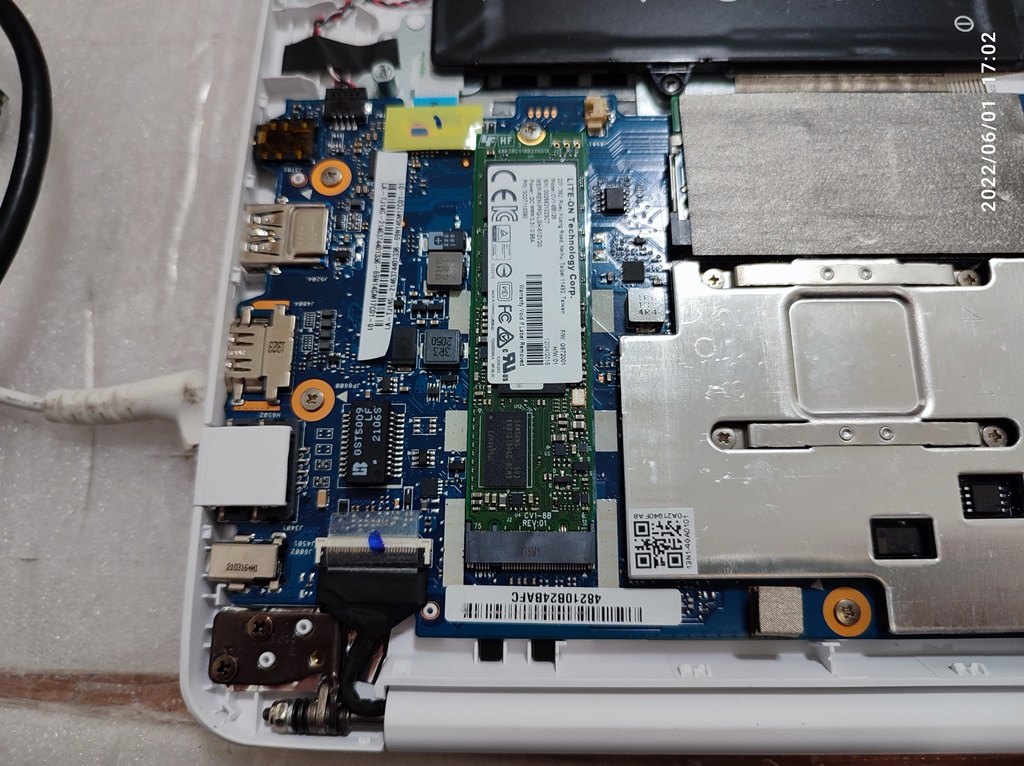

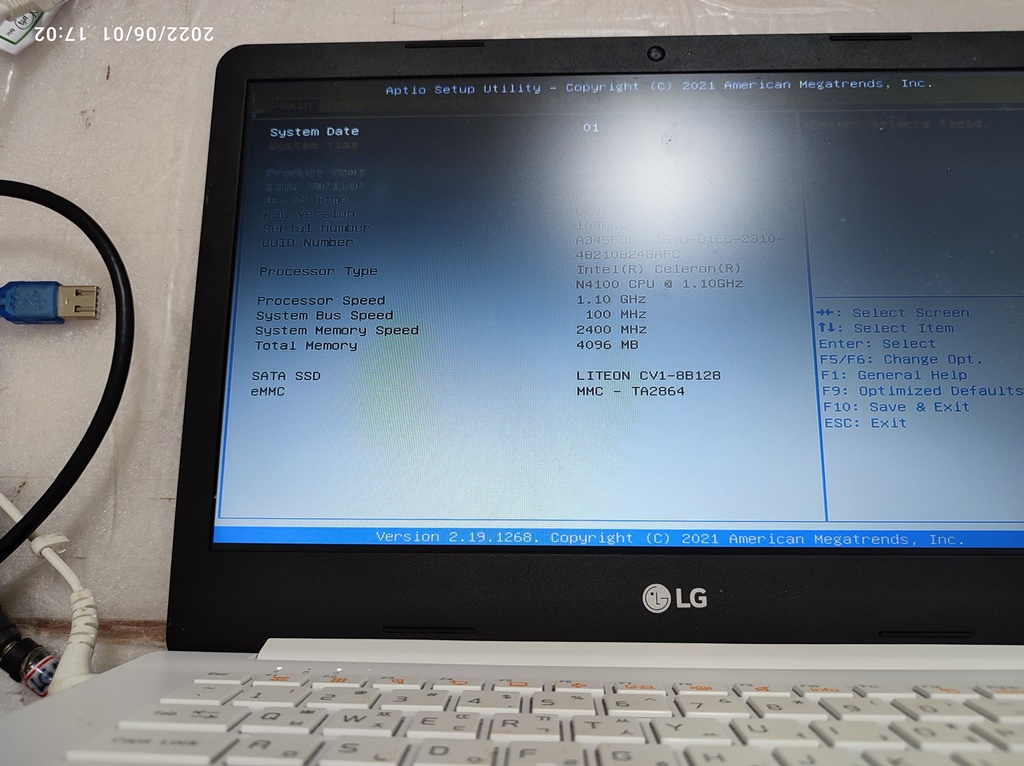

LITEON CV1-8B128 SSD를 장착해서 확인 중이번에는 메인보드 설정 화면에서 정상적으로 모델명이 뜨네요.SSD에 윈도우가 설치된 상태라서 부트 메뉴에도 정상적으로 뜨고 있습니다.
LITEON CV1-8B128 SSD를 장착해서 확인 중



NVMe 타입의 SSD는 인식이 안되고 SATA형 M.2 SSD는 정상적으로 인식되기 때문에, SATA형 M.2 SSD로 교체 작업을 진행했습니다













여기가지 분해할 일은 많지 않기 때문에 CPU 방열판을 뜯어서 서멀구리스도 재도포했습니다. 생산된지 얼마되지 않아서 서멀 컴파운드의 상태도 말랑말랑한 상태네요. MX-4 서멀컴파운드로 재도포했습니다.

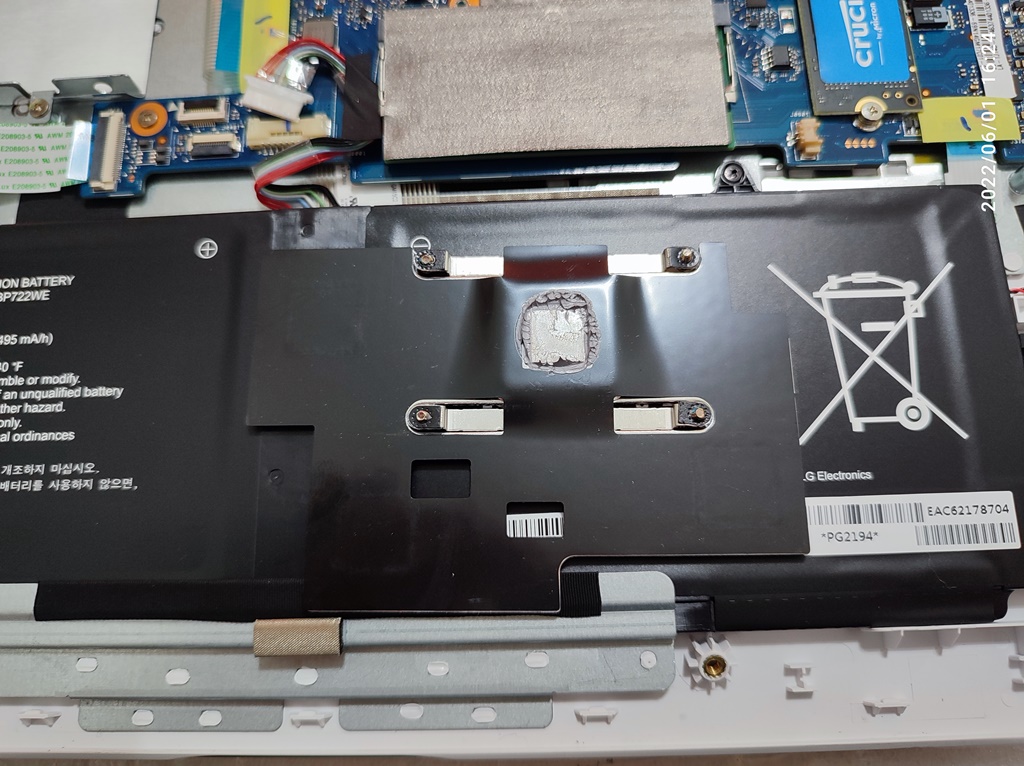

써멀컴파운드 재도포 중기존 써멀 닦아내는 중
써멀컴파운드 재도포 중

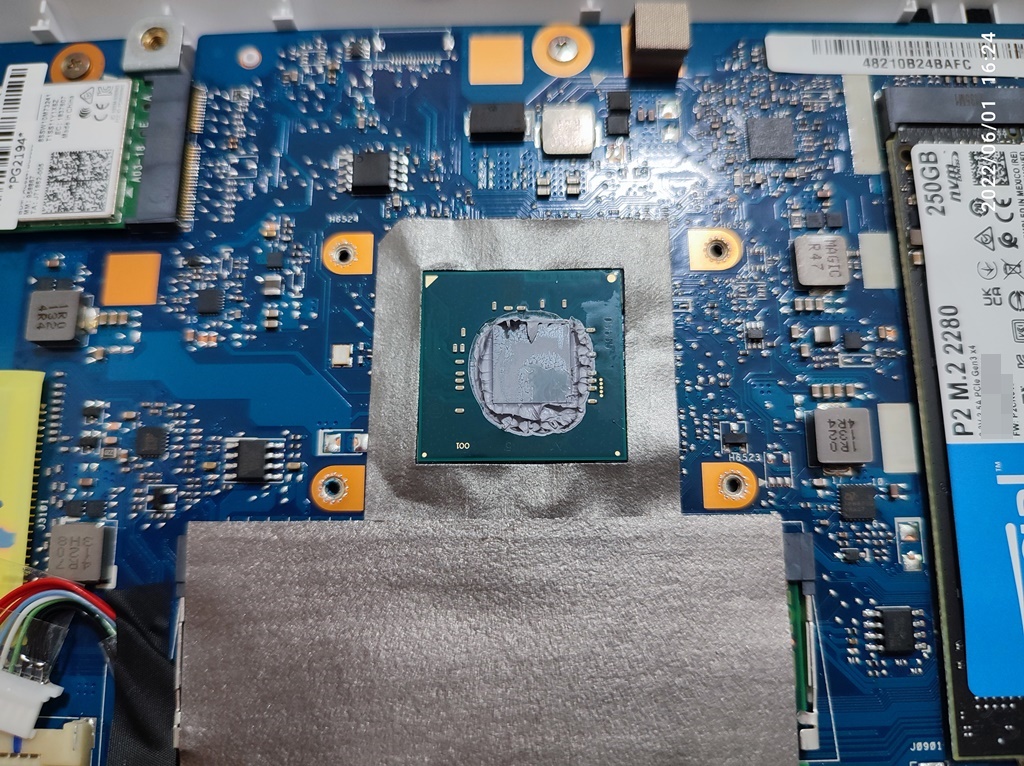

CPU 위의 서멀도 닦아내는 중CPU 위의 서멀도 닦아내는 중
CPU 위의 서멀도 닦아내는 중

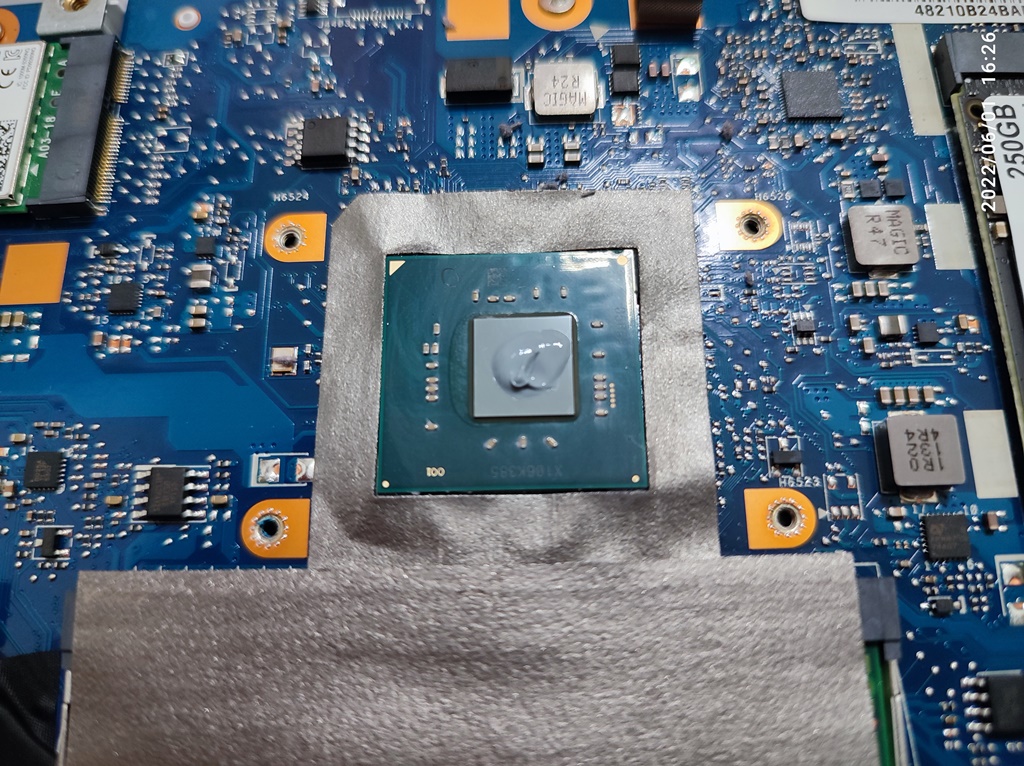

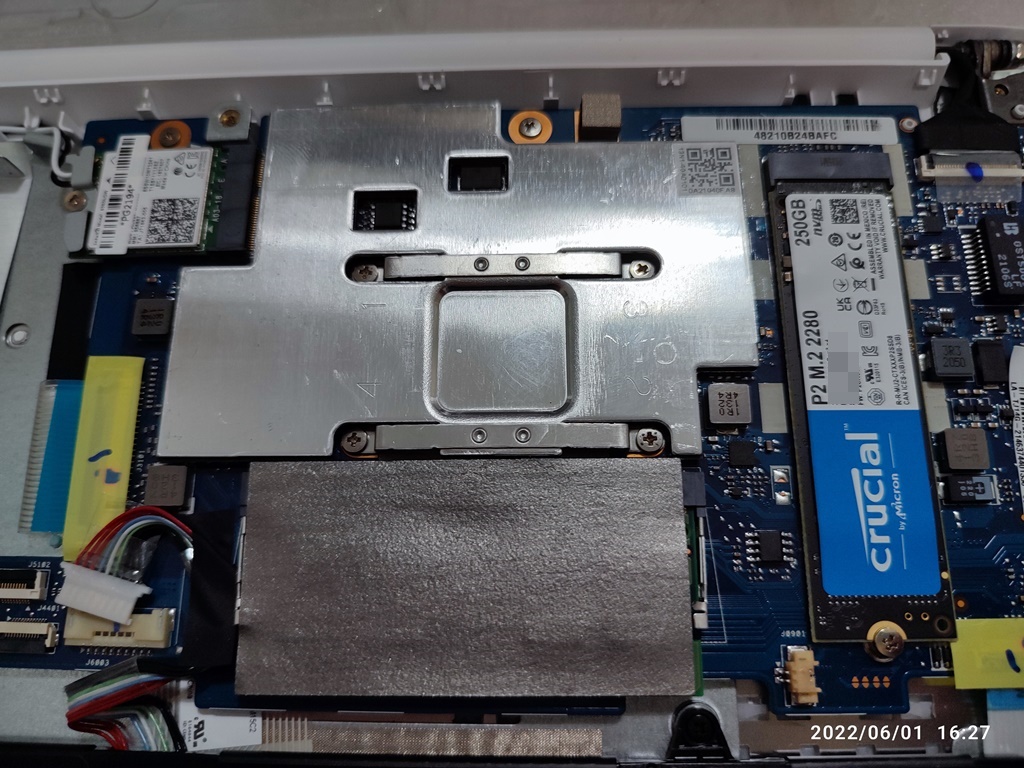

서멀컴파운드 재도포 후 재조립서멀컴파운드 재도포 후 재조립
서멀컴파운드 재도포 후 재조립
