다크플래쉬 DLX21(DLM21) RGB 케이스 팬 전원 연결하는 방법

다크플래쉬 DLX21(DLM21) RGB 케이스 팬 전원 연결하는 방법



전면팬의 전원은 후면팬에서 끌어옵니다. 후면팬의 LED 전원4핀과 3핀을 연결하고 전면(상단)팬은 후면팬에 연결합니다. 후면팬은 "IDE 4핀 + 메인보드 연결할 수 있는 3핀"이 있습니다.

IDE 4핀을 연결하면 LED가 켜지고 메인보드에 3핀을 연결하면 팬이 회전합니다.





[ 아래의 사진 참조 ]

---

후면팬의 IDE 4핀 전원선만 연결하면, 팬은 회전하지 않고 LED 등만 켜집니다. (4핀 커넥터는 LED 전원선)





메인보드에 3핀 커넥터를 연결하면, 팬도 회전합니다. 메인보드는 4핀이라서 3핀을 꽂을 부분 헷갈릴 수 있지만, 구조를 생각하고 연결하면 됩니다. 억지로 연결하지 말라고 구조물을 만들어 놓은 걸 참고해서 커넥터에 맞게 꽂으면 됩니다. 구조물에 맞춰서 끼우면, 옆에 하나의 핀이 남는 게 정상입니다.

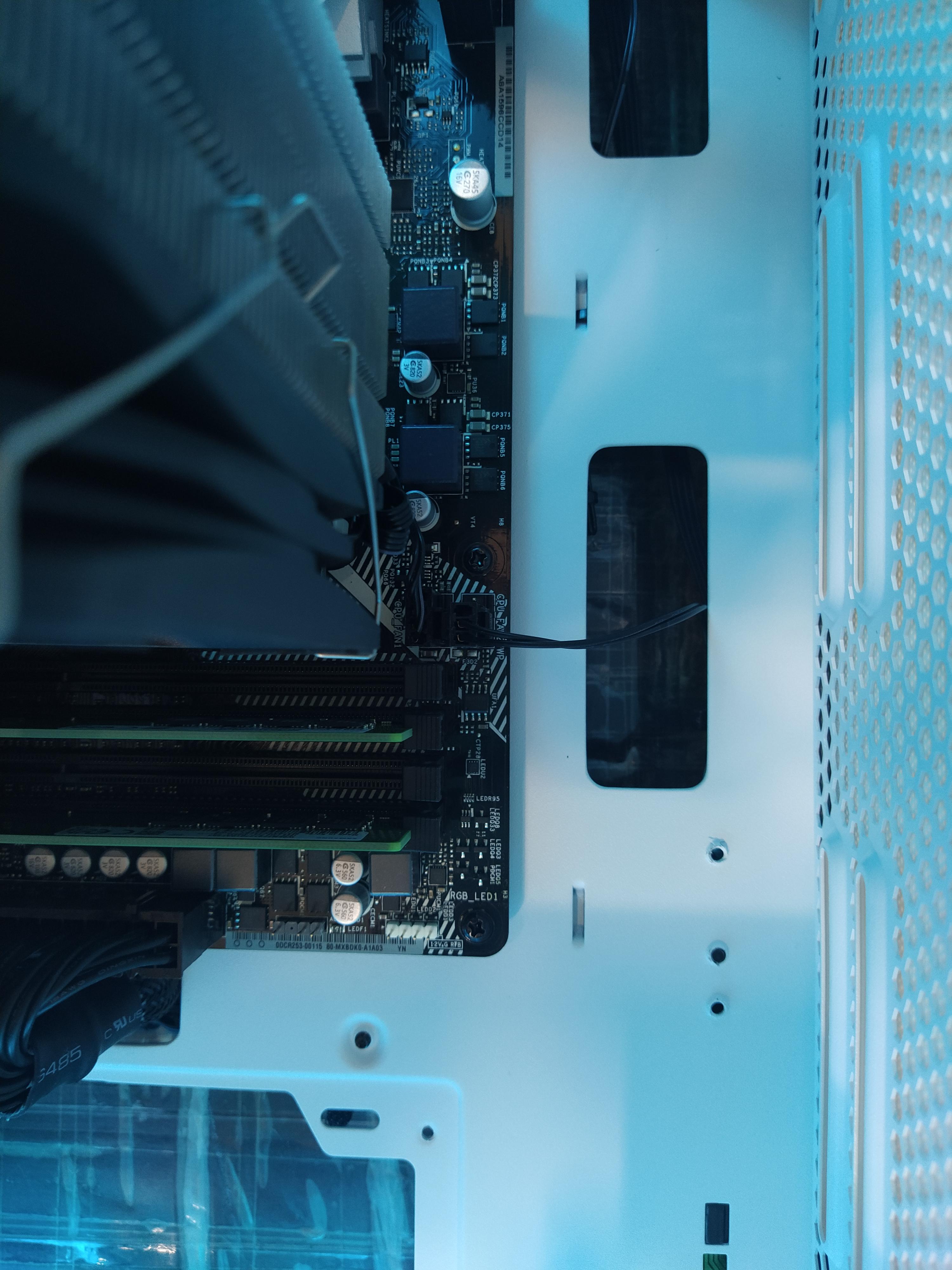

메인보드의 4핀 팬전원 커넥터에 3핀을 잘 연결합니다. 4핀에 3핀을 꽂았기 때문에, 커넥터 옆으로 하나의 핀이 보이는 게 정상입니다.





메인보드에 4핀 팬 전원에 케이스팬 전원 3핀을 연결하니, 케이스팬도 회전합니다.

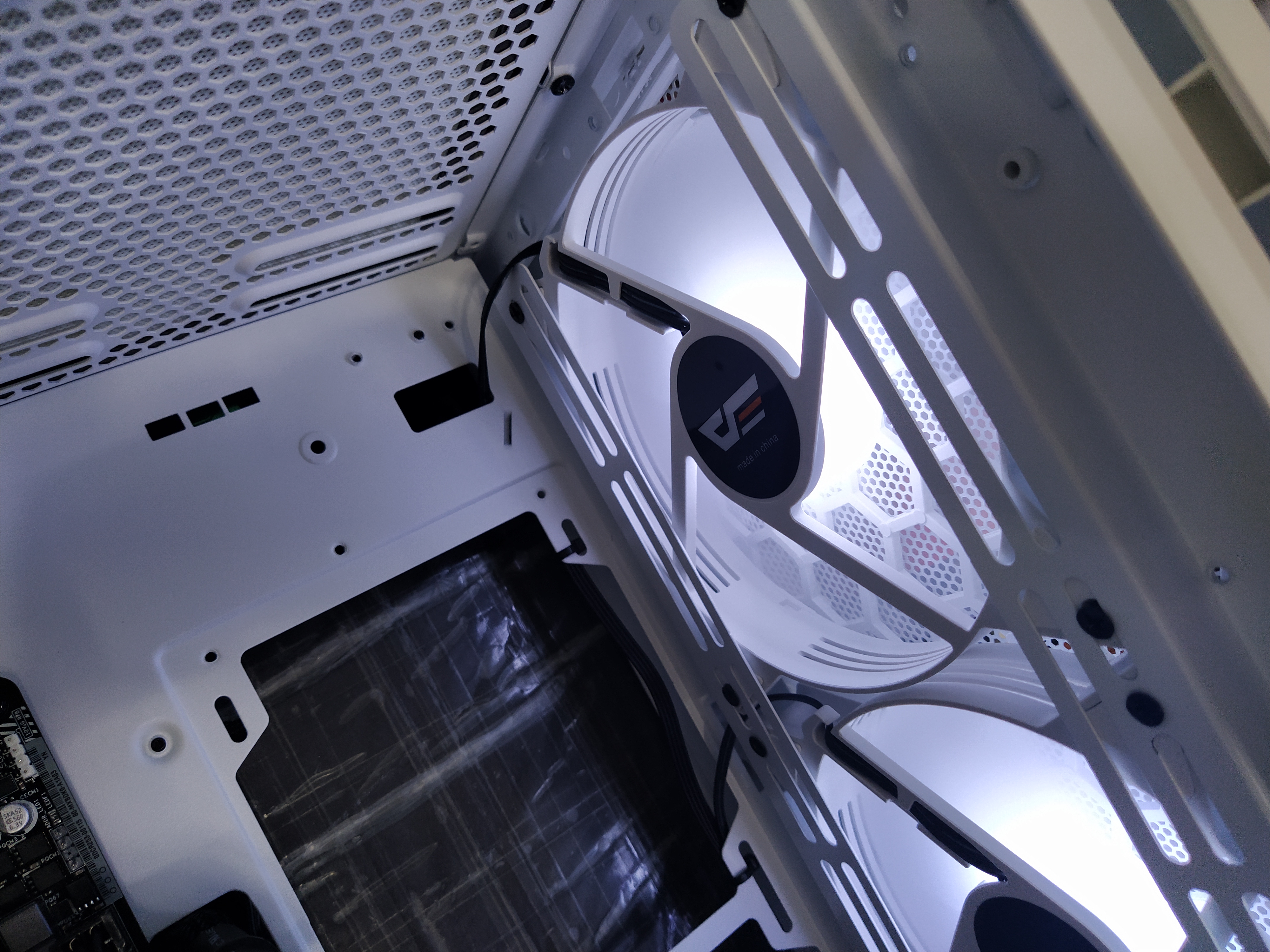

전면팬이 회전하기 시작했습니다.





이런 부분을 케이스 설명서에 적어주면 참 좋을텐데... 아쉬운 부분이네요.

팬 연결에 대한 설명서가 들어있는 케이스가 있고 그렇지 않은 케이스가 있었다고 하네요.

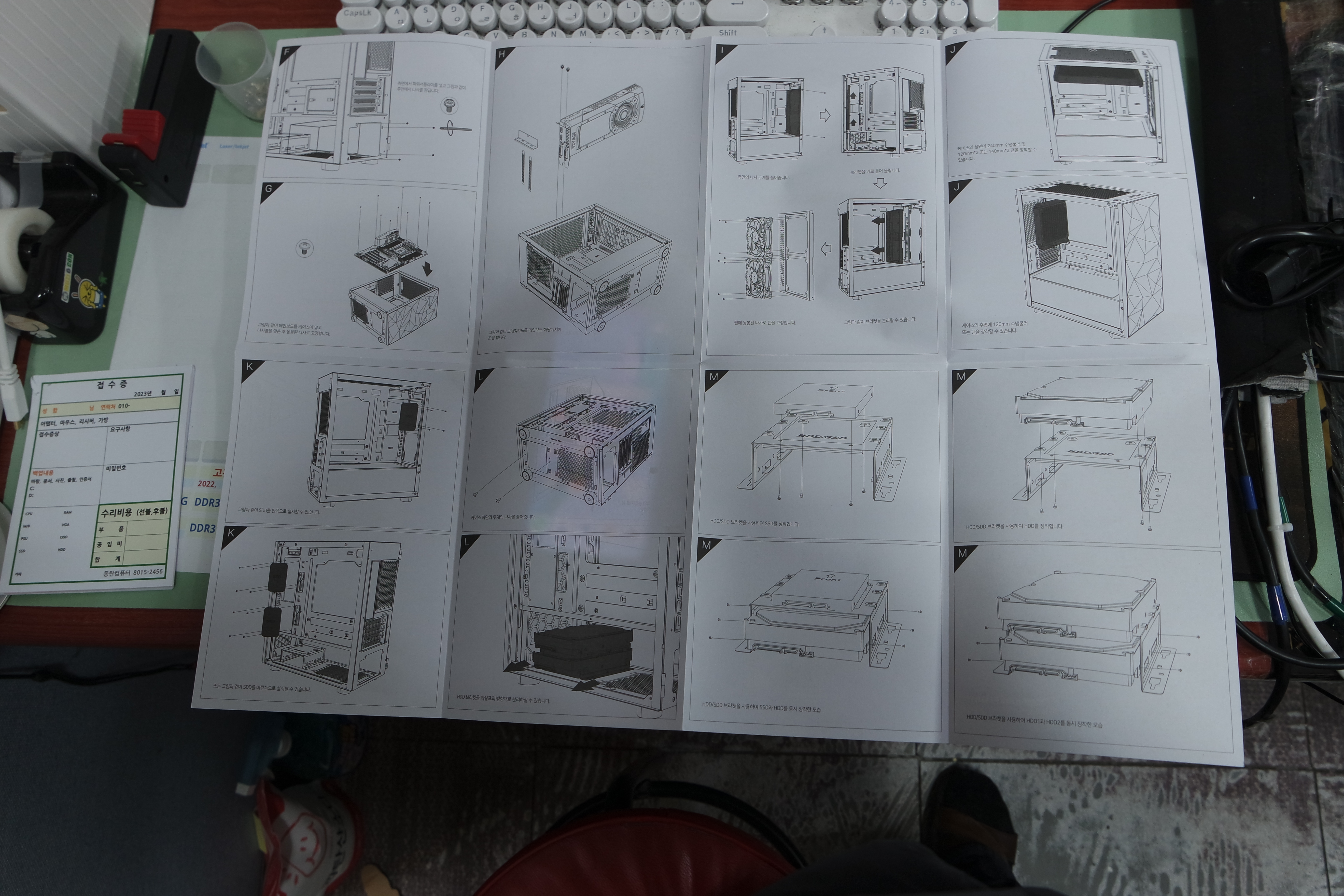

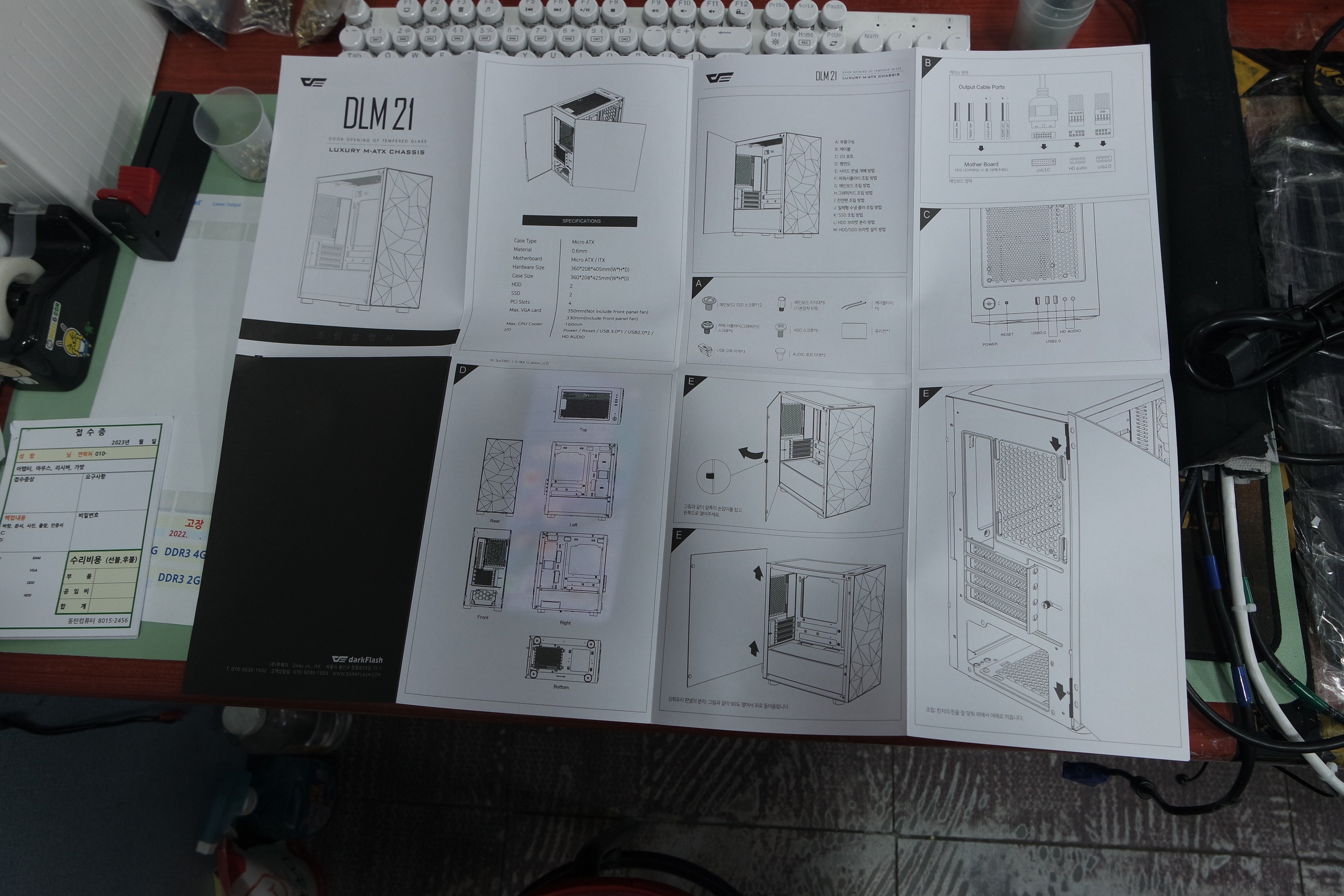

매뉴얼에는 팬 전원 관련 설명은 없습니다.

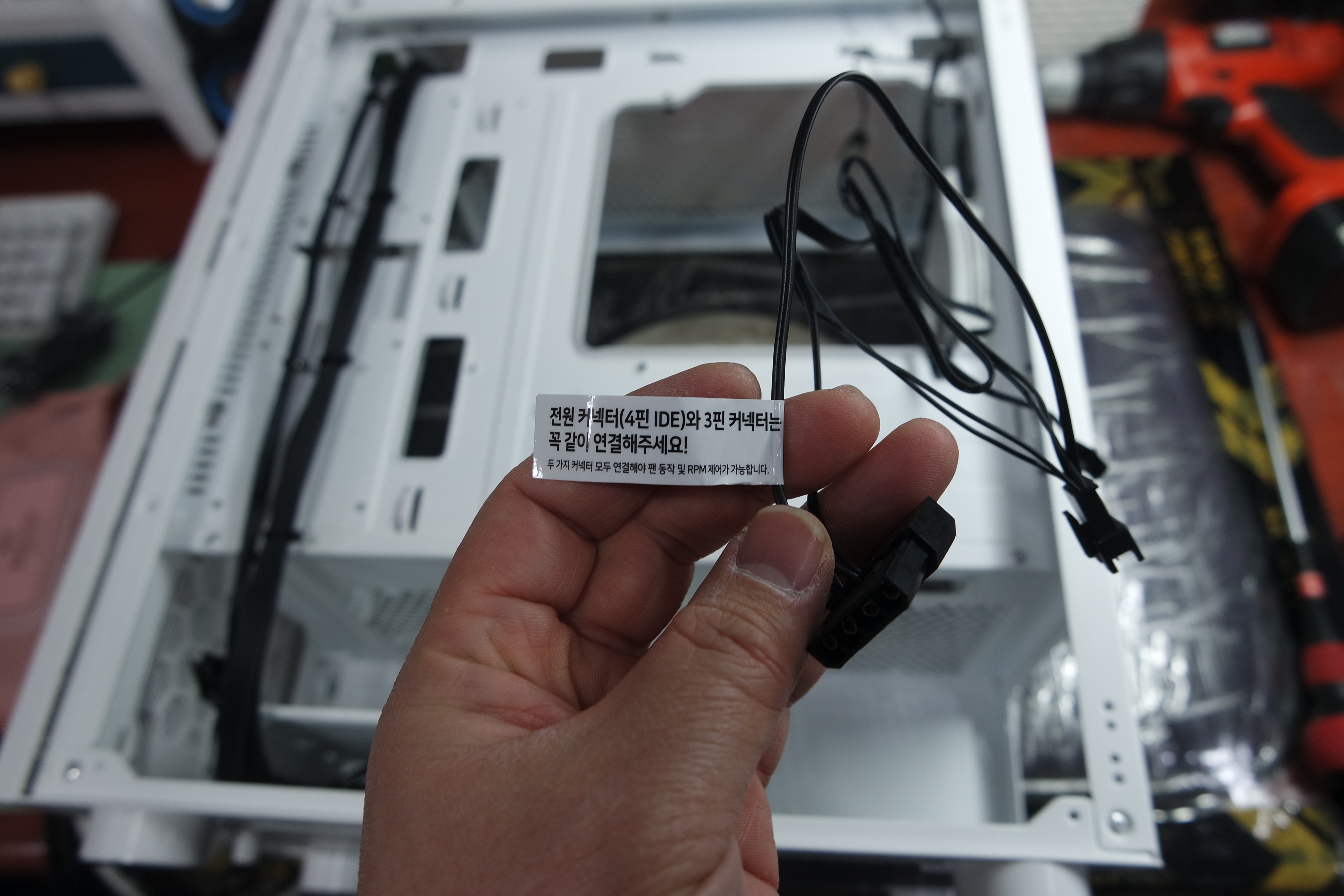

아래는 DLM21 RGB 화이트 케이스입니다. 아래와 같이 후면팬에 팬 연결 설명서를 붙여놨네요. LED 전원 = IDE 전원 커넥터(4핀)과 팬 모터 전원 = 3핀 커넥터를 동시에 연결하라고 안내되어 있네요. 후면팬이 메인 팬입니다. 후면팬에서 나오는 다크플래쉬 전용 연결잭에 전면팬과 추가팬을 연결하면 케이스의 LED스위치로 동시 컨트롤이 됩니다.

후면팬이 메인 팬입니다. 그래서, 후면팬의 다크플래쉬 전용 4핀 커넥터에 다른 팬들을 연결하면 됩니다.

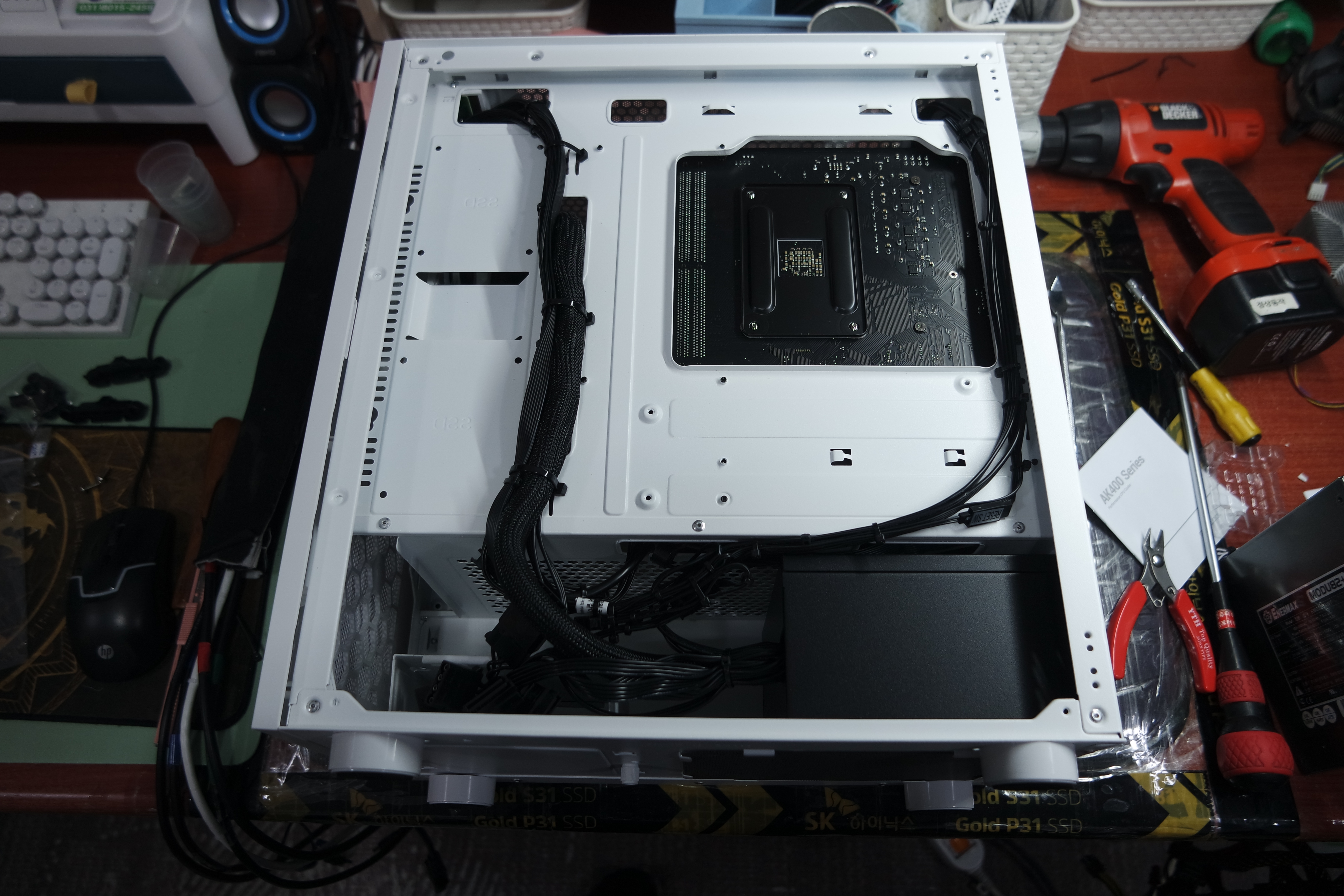

DLM21 RGB 케이스 후면 선정리 방향입니다. 각자의 방법대로 정리하셔도 되지만, 저는 이렇게 후면팬의 전원선을 CPU 보조 전원과 묶고 파워서플라이 옆에 공간에서 선정리를 했습니다.

DLM21 선정리 사례





(TIP) 케이스의 LED 스위치를 길게 누르면, LED를 끌 수 있습니다.







 C6M ARGB (5V 3핀) 지원되는 모델이 있는데, 이 제품은 LED 리셋 스위치를 3초 누르면 보드의 ARGB와 동기화되고 6초 누르면 LED가 꺼집니다. ARGB (5V 3핀) 없는 C6M 제품은 LED 리셋 스위치를 길게 누르면 LED가 꺼지는 기능만 있습니다.

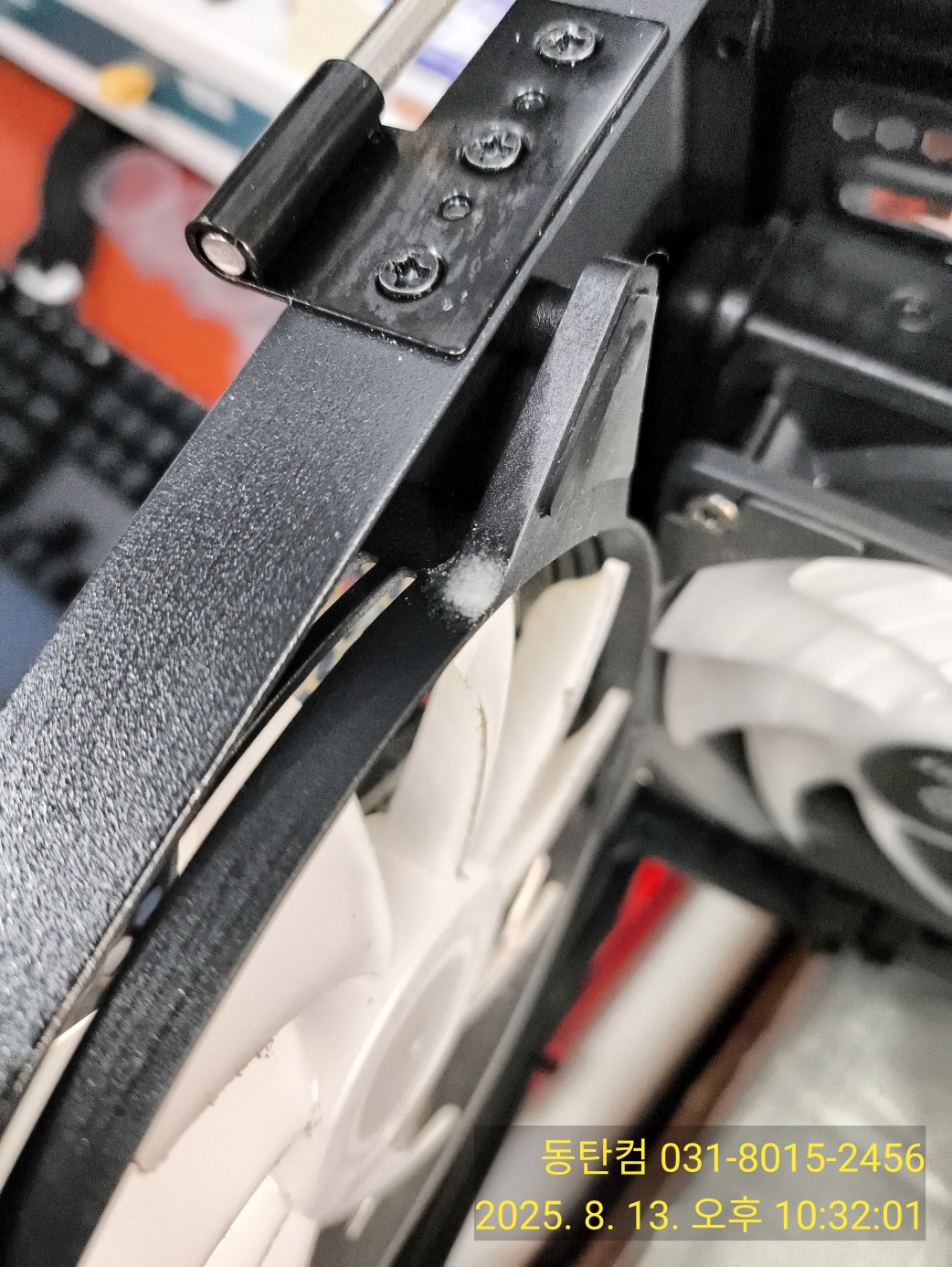

DLX21 후면 팬 가이드 쉽게 부러짐 - 케이스 움직일 때 주의 -

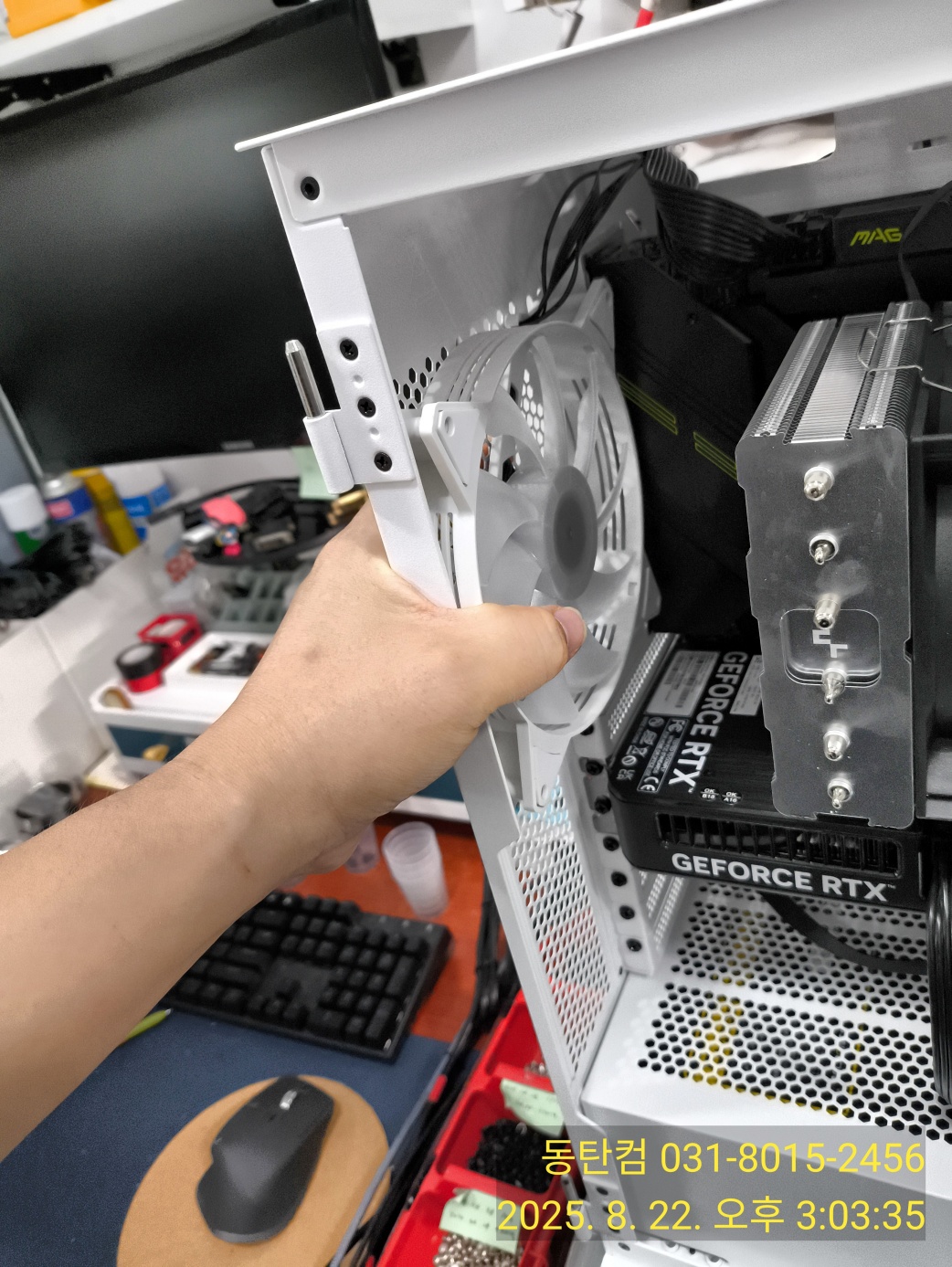

팬 테두리를 누르면서 케이스를 들면 팬 가이드가 부러짐

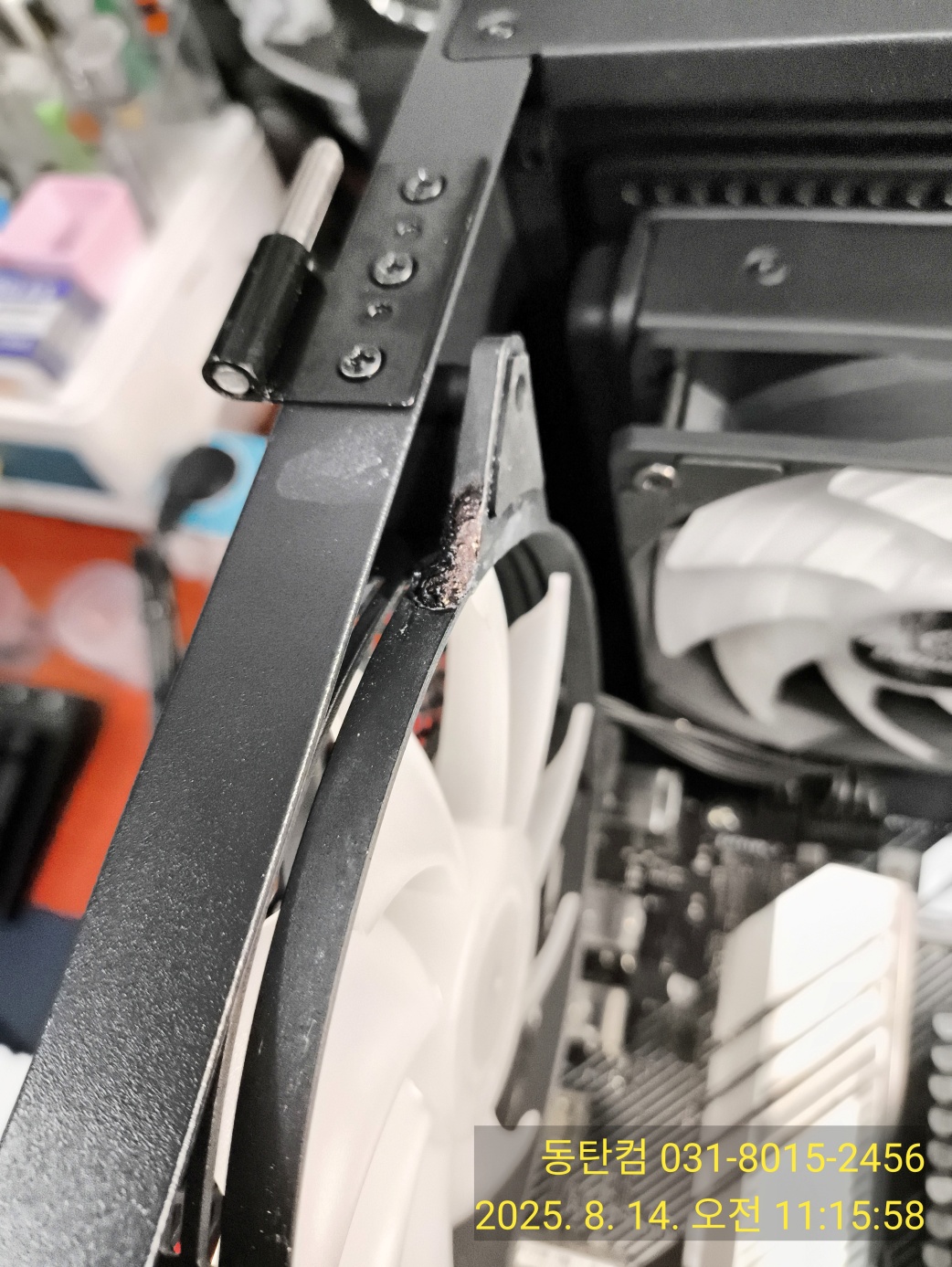

 DLX21 케이스를 붙잡을 때, 손으로 케이스를 잡을 때, 케이스 후면 팬을 꽉 잡으면 가이드가 부러집니다. DLX21 케이스 팬 날개 가이드가 통 플라스틱이 아니고 중간에 바람 구멍을 뚫어뒀는데, 일반 케이스 팬보다 구조적으로 약하기 때문에 여기를 손으로 잡으면 쉽게 파손될 수 있습니다. 아래 사진은 깨진 부분을 강력 접착제(순간 접착제)와 베이킹 소다로 붙인 자국입니다.

(왼쪽) 순간접착제 + 베이킹소다, (오른쪽) 굳은 후에 매직-네임펜으로 칠함

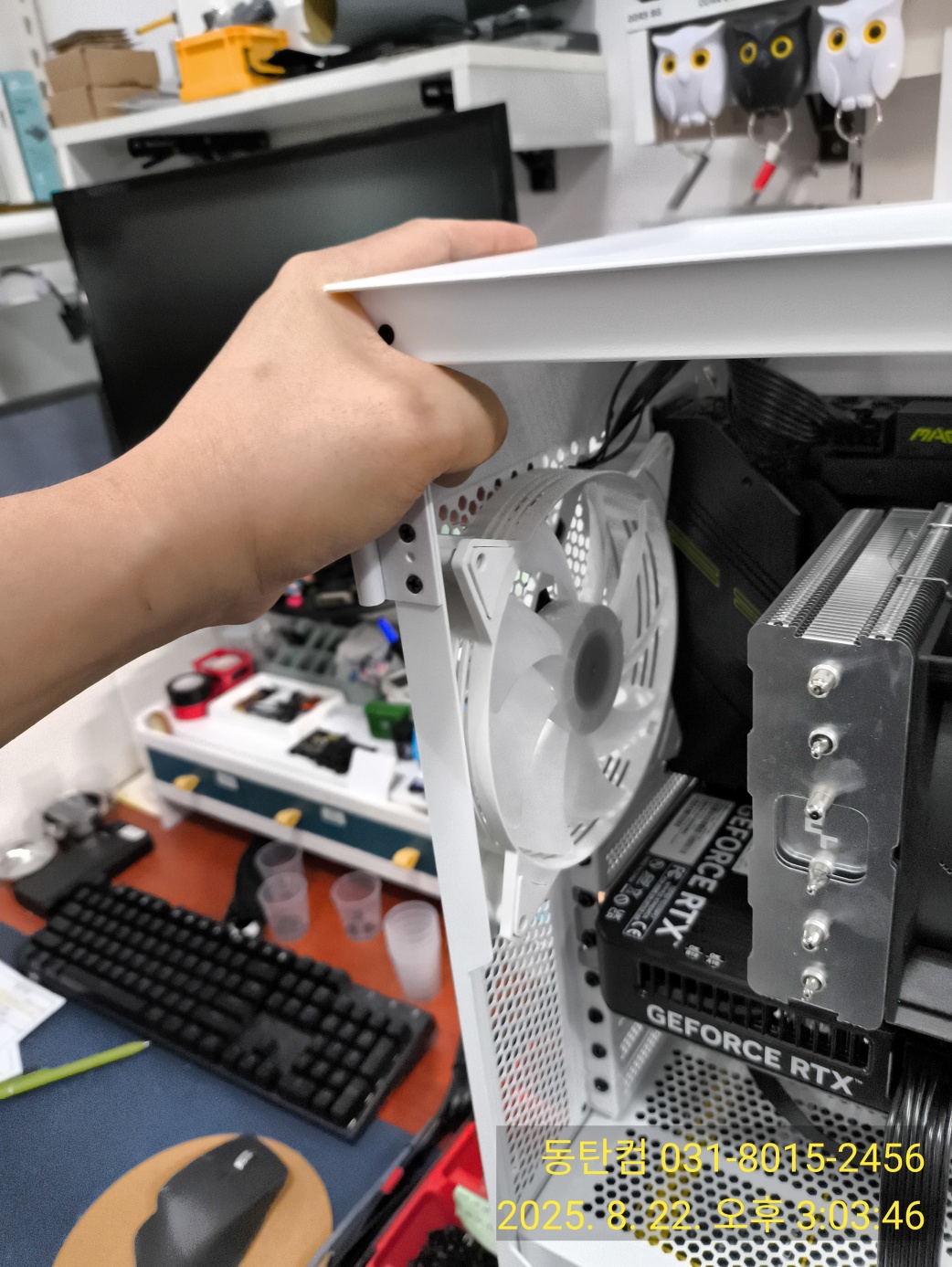

위와 같이 케이스 철판을 잡아서 들어야 안전합니다.

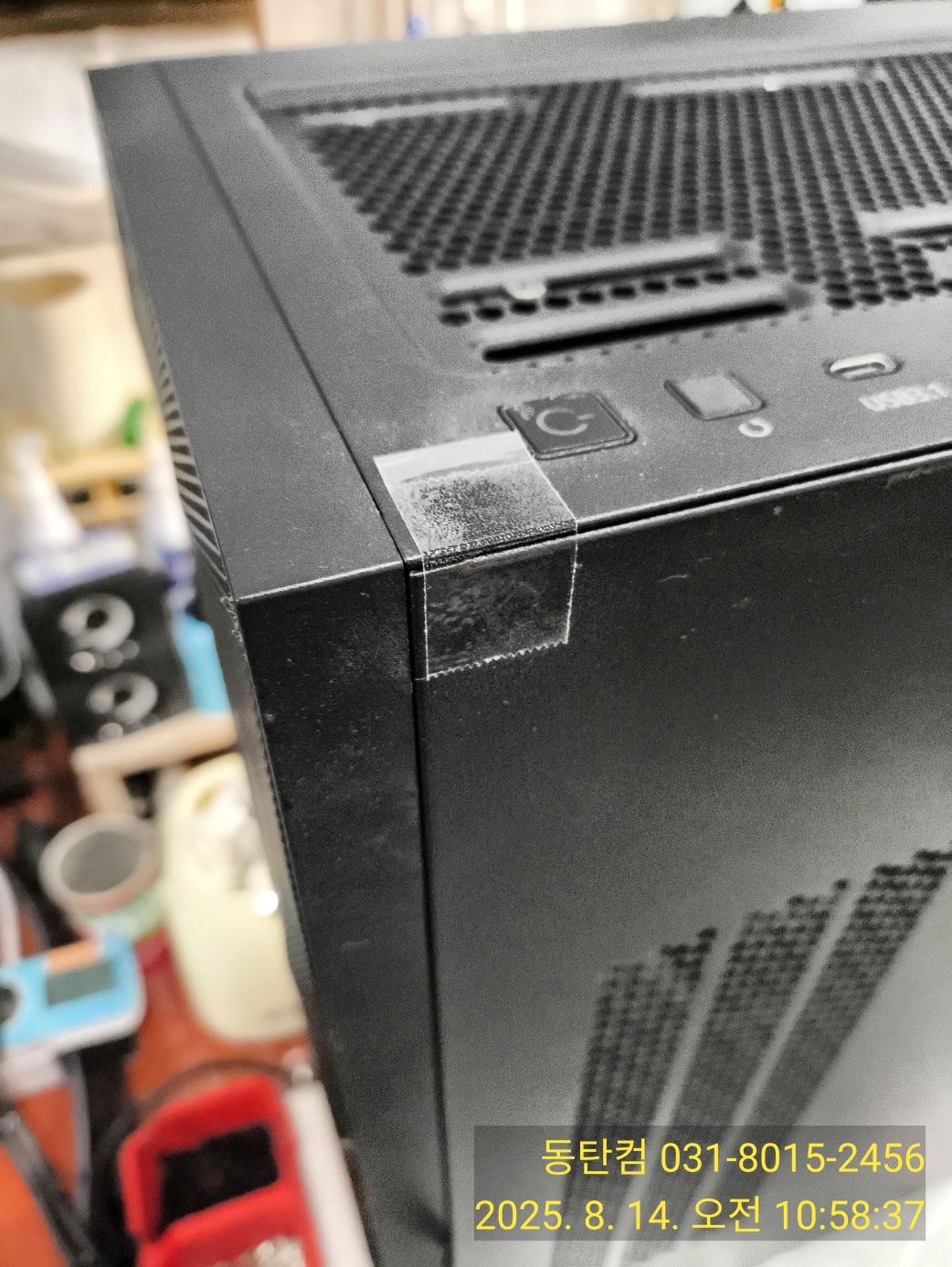

(덤) 그리고 옆 뚜껑이 움직이는 과정에서 쉽게 열릴 수 있는데요. 테이프로 고정해서 출고하면 좋습니다. 박스 테이프면 더 좋고요.

뒷문이 두껍게 정리된 케이블 때문에 잘 열릴 수 있습니다. 이동 과정에서 뚜껑이 열리지 않도록 테이핑했습니다. 틈이 많이 생기면, 케이블을 다시 정리하거나 박스 테이프로 고정하는 방법도 있겠네요.
