다크플래쉬 DLX21(DLM21) RGB 케이스 팬 전원 연결하는 방법

by 동탄컴퓨터수리 031-8015-2456 2021. 9. 3.
반응형

다크플래쉬 DLX21(DLM21) RGB 케이스 팬 전원 연결하는 방법



전면팬의 전원은 후면팬에서 끌어옵니다. 후면팬의 LED 전원4핀과 3핀을 연결하고 전면(상단)팬은 후면팬에 연결합니다. 후면팬은 "IDE 4핀 + 메인보드 연결할 수 있는 3핀"이 있습니다.

IDE 4핀을 연결하면 LED가 켜지고 메인보드에 3핀을 연결하면 팬이 회전합니다.





[ 아래의 사진 참조 ]


후면팬의 IDE 4핀 전원선만 연결하면, 팬은 회전하지 않고 LED 등만 켜집니다. (4핀 커넥터는 LED 전원선)





메인보드에 3핀 커넥터를 연결하면, 팬도 회전합니다. 메인보드는 4핀이라서 3핀을 꽂을 부분 헷갈릴 수 있지만, 구조를 생각하고 연결하면 됩니다. 억지로 연결하지 말라고 구조물을 만들어 놓은 걸 참고해서 커넥터에 맞게 꽂으면 됩니다. 구조물에 맞춰서 끼우면, 옆에 하나의 핀이 남는 게 정상입니다.

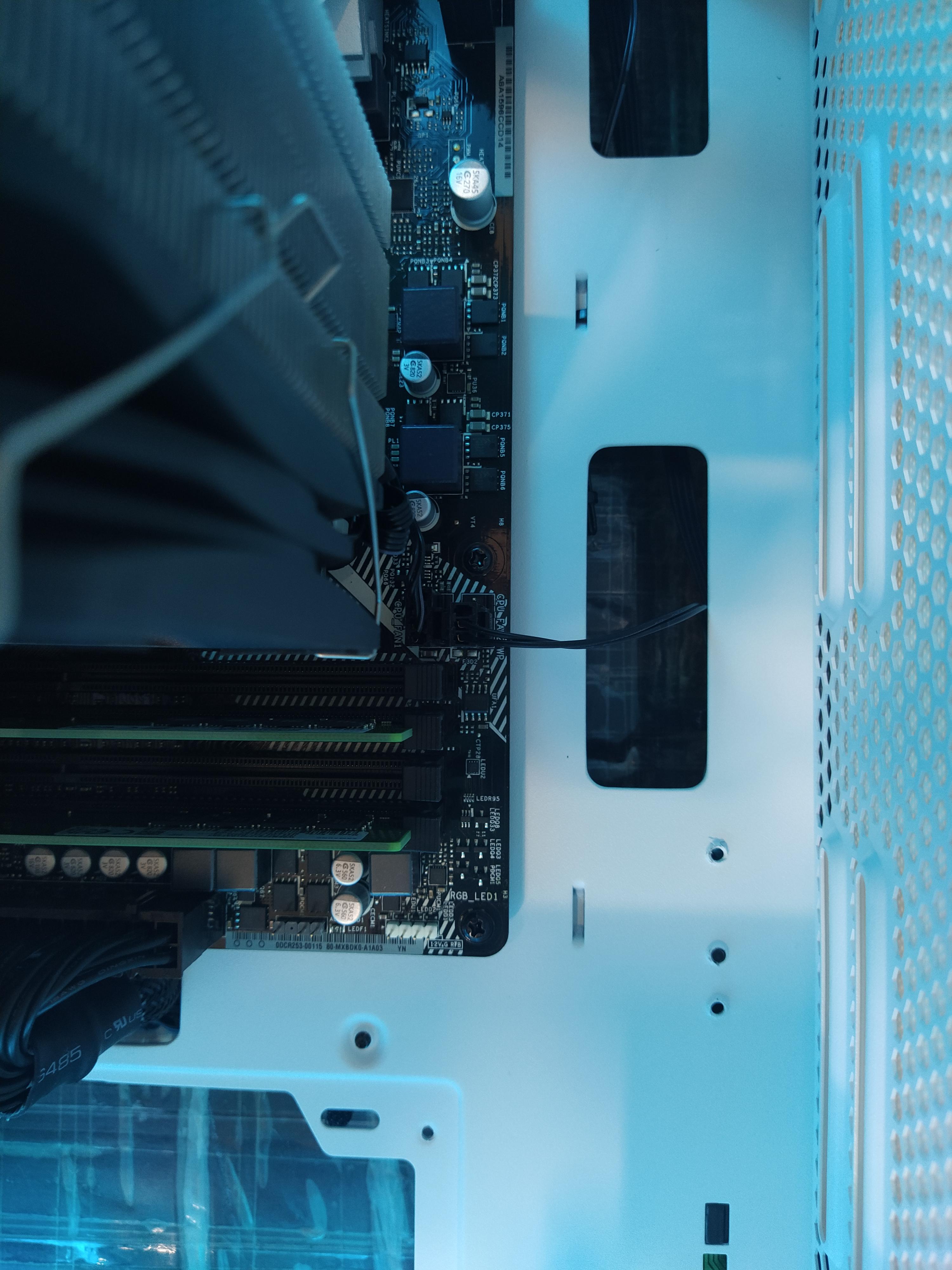

메인보드의 4핀 팬전원 커넥터에 3핀을 잘 연결합니다.
메인보드의 4핀 팬전원 커넥터에 3핀을 잘 연결합니다. 4핀에 3핀을 꽂았기 때문에, 커넥터 옆으로 하나의 핀이 보이는 게 정상입니다.





메인보드에 4핀 팬 전원에 케이스팬 전원 3핀을 연결하니, 케이스팬도 회전합니다.

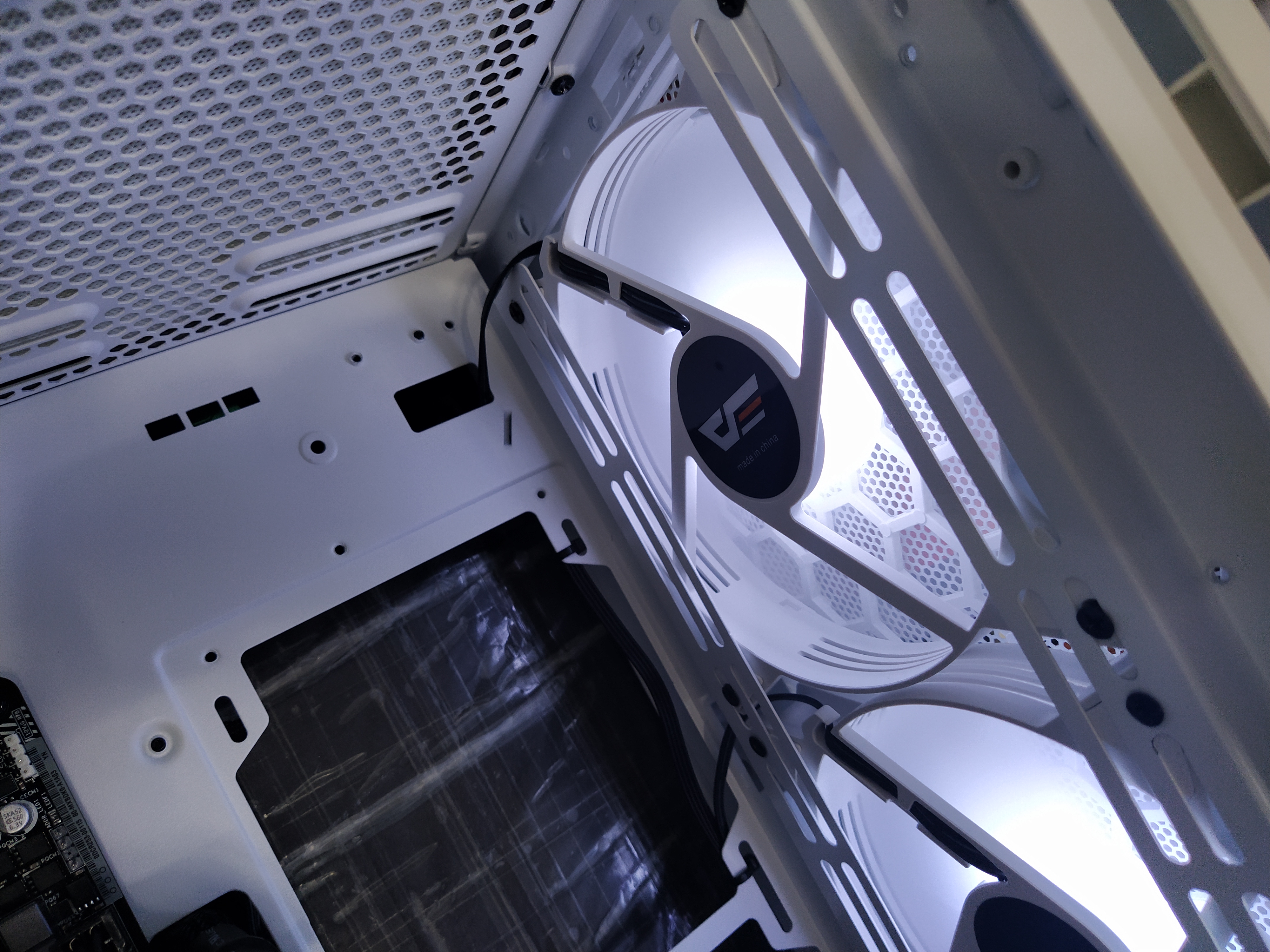

전면팬이 회전하기 시작했습니다.
전면팬이 회전하기 시작했습니다.





이런 부분을 케이스 설명서에 적어주면 참 좋을텐데... 아쉬운 부분이네요.

팬 연결에 대한 설명서가 들어있는 케이스가 있고 그렇지 않은 케이스가 있었다고 하네요.

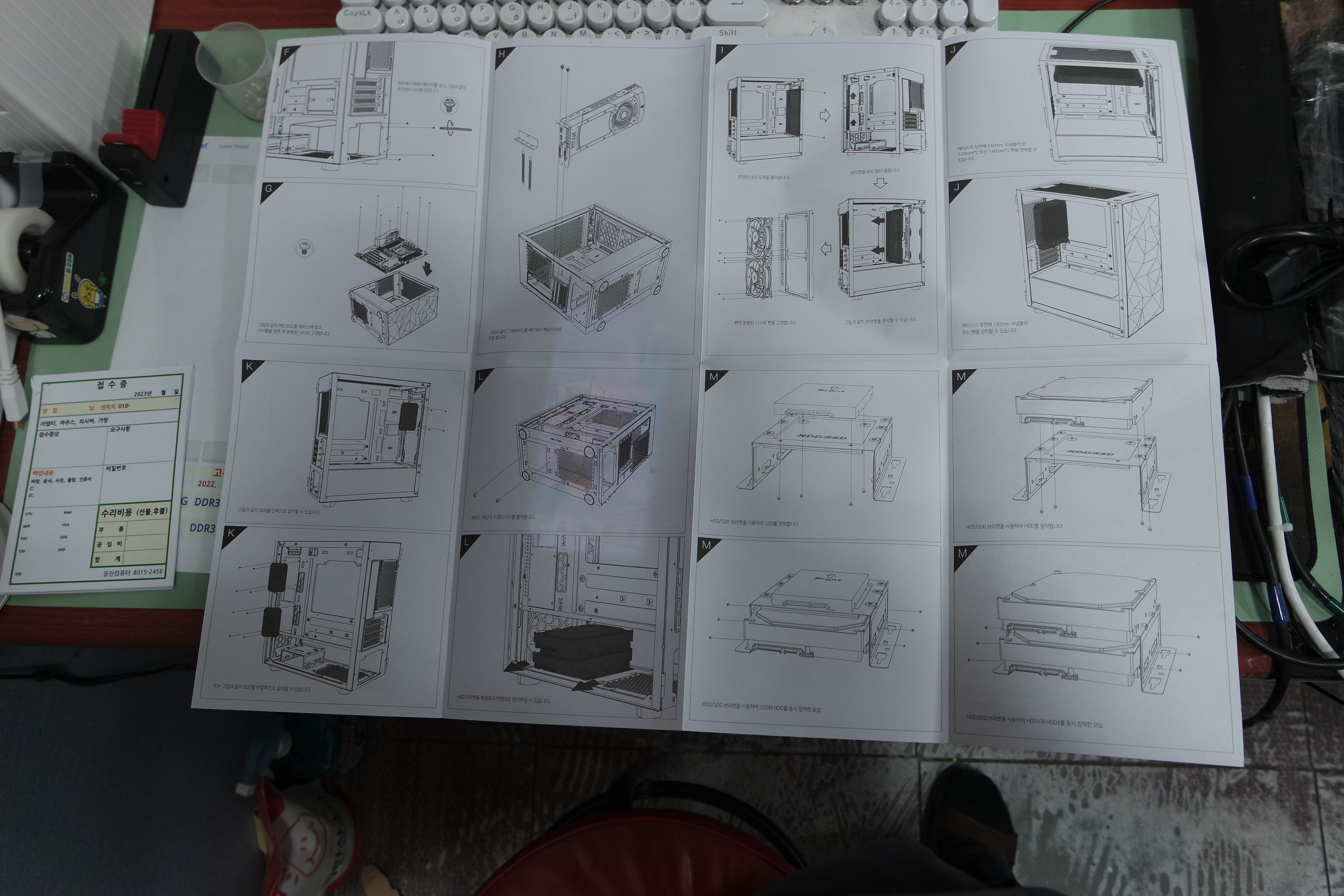

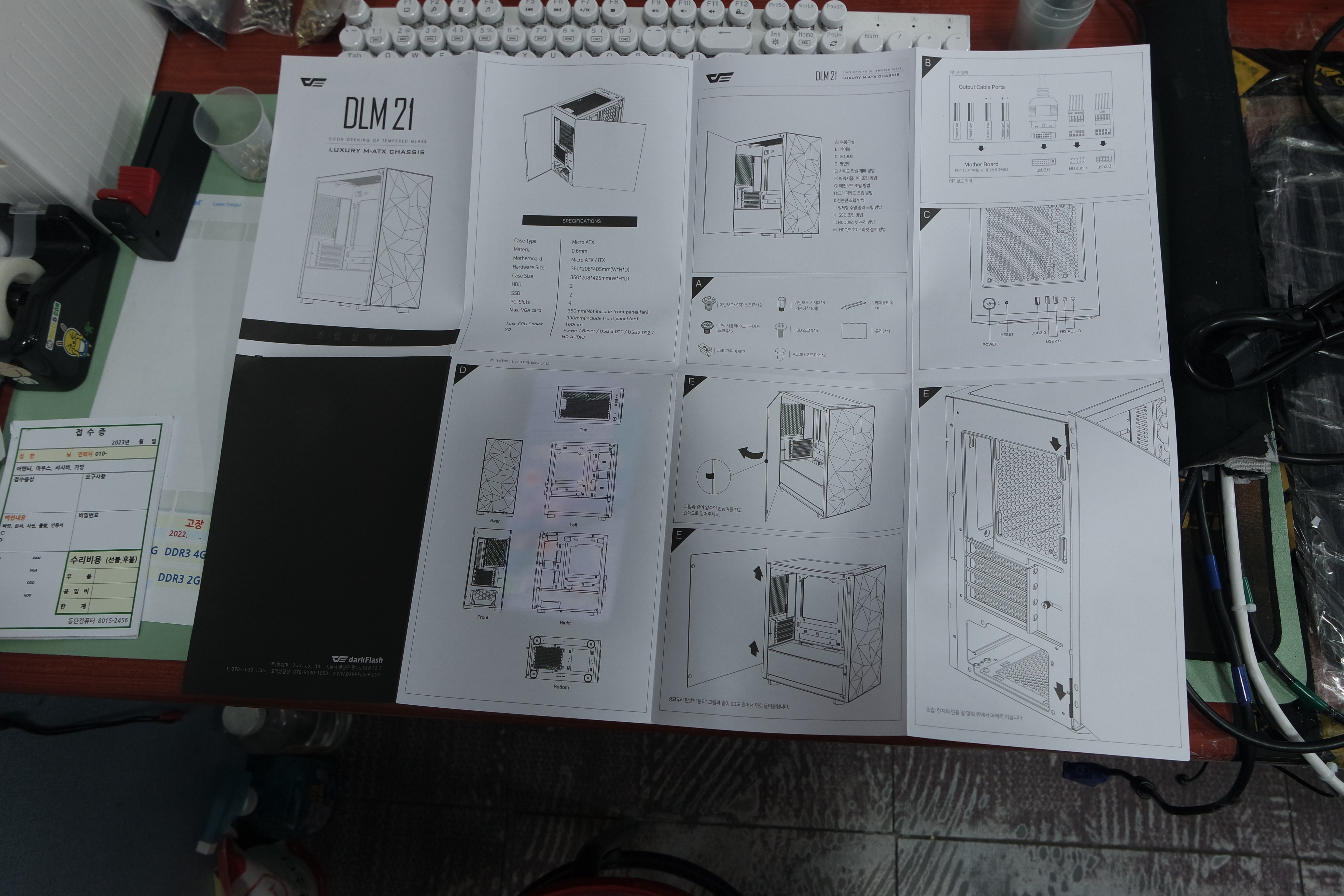

매뉴얼에는 팬 전원 관련 설명은 없습니다.

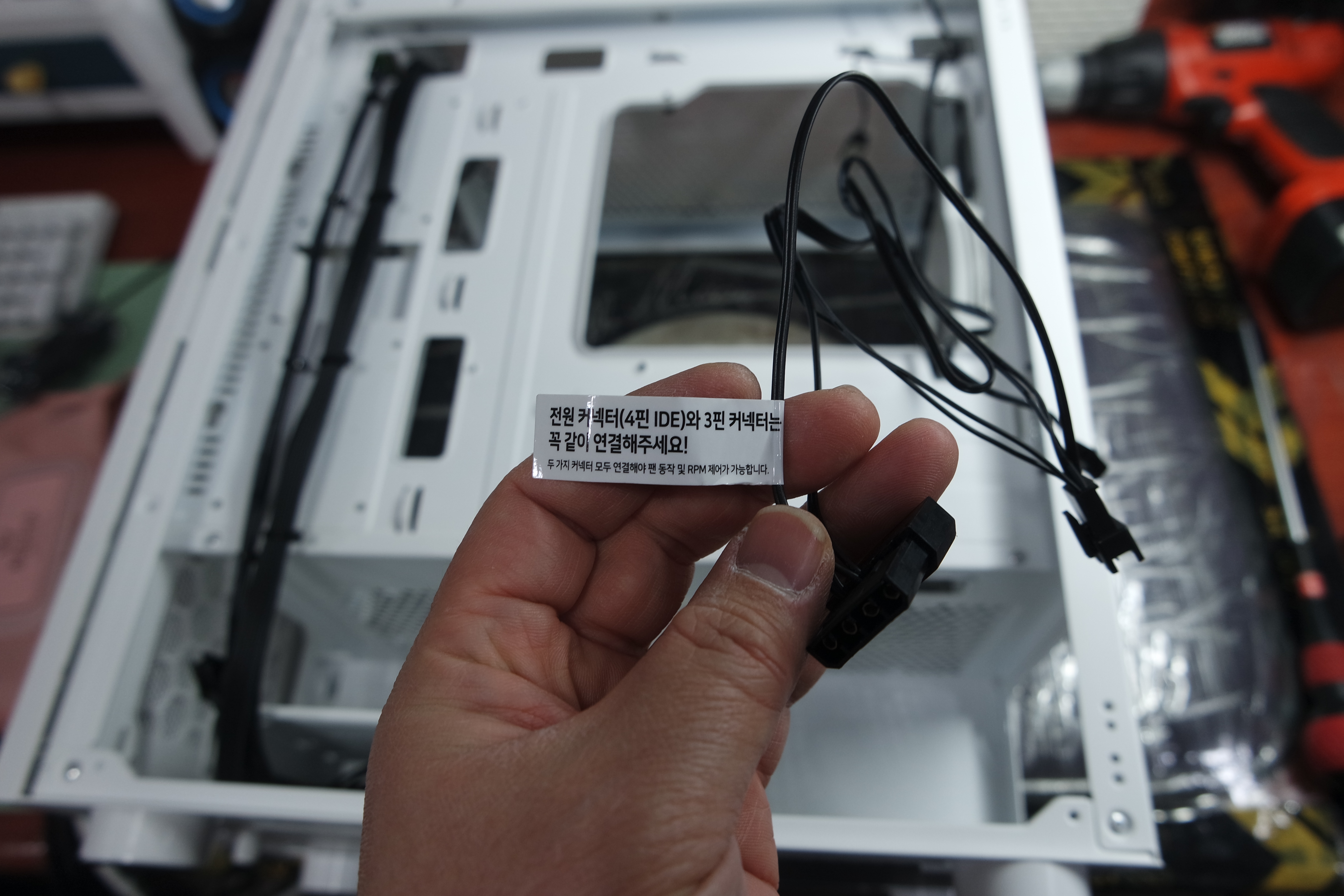

아래는 DLM21 RGB 화이트 케이스입니다. 아래와 같이 후면팬에 팬 연결 설명서를 붙여놨네요. LED 전원 = IDE 전원 커넥터(4핀)팬 모터 전원 = 3핀 커넥터를 동시에 연결하라고 안내되어 있네요. 후면팬이 메인 팬입니다. 후면팬에서 나오는 다크플래쉬 전용 연결잭전면팬과 추가팬을 연결하면 케이스의 LED스위치로 동시 컨트롤이 됩니다.

후면팬이 메인 팬입니다. 그래서, 후면팬의 다크플래쉬 전용 4핀 커넥터에 다른 팬들을 연결하면 됩니다.

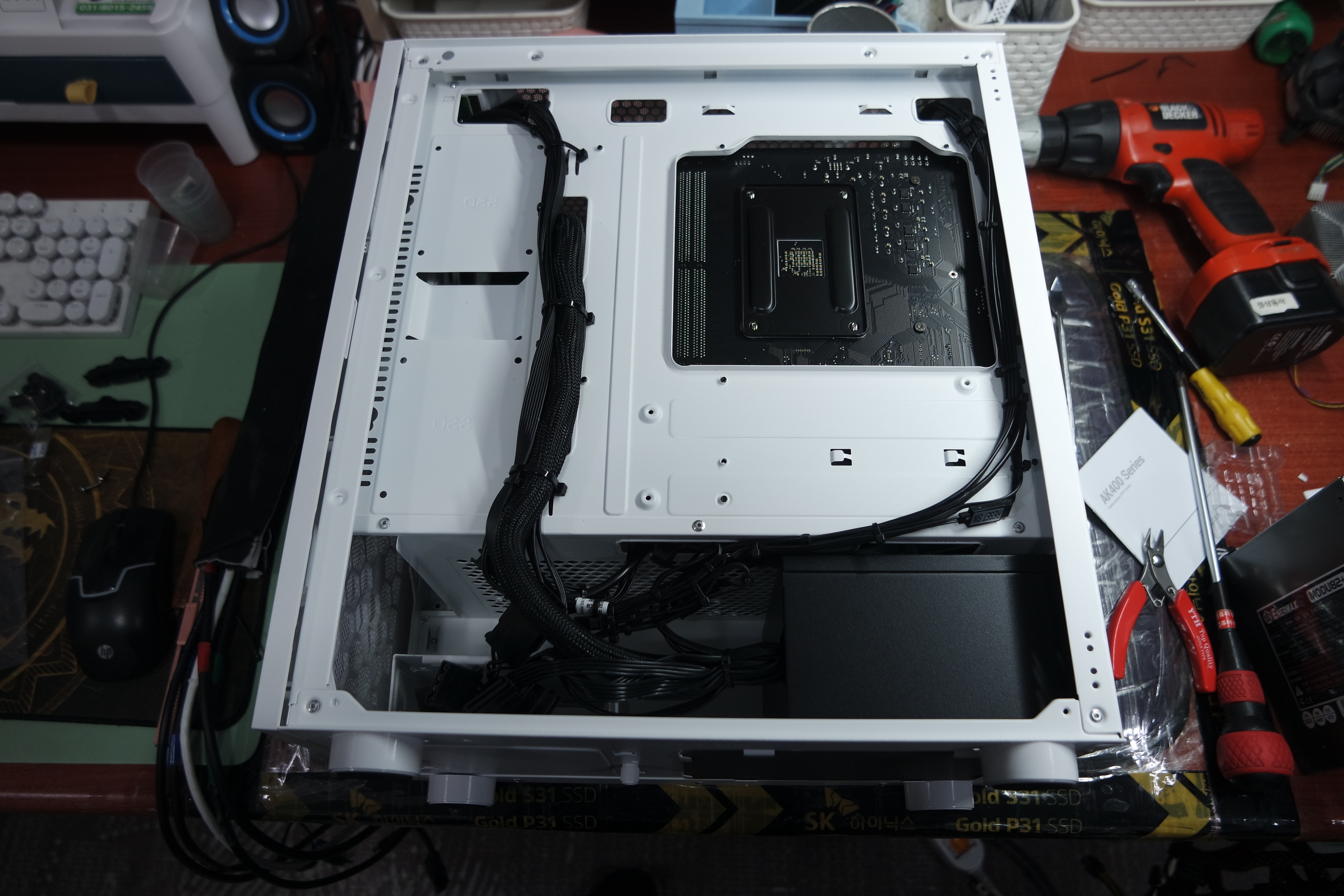

DLM21 RGB 케이스 후면 선정리 방향입니다. 각자의 방법대로 정리하셔도 되지만, 저는 이렇게 후면팬의 전원선을 CPU 보조 전원과 묶고 파워서플라이 옆에 공간에서 선정리를 했습니다.

DLM21 선정리 사례





(TIP) 케이스의 LED 스위치를 길게 누르면, LED를 끌 수 있습니다.
