(LG그램) 15ZD980 분해 및 SSD 업그레이드 작업

LG 그램 15ZD980 노트북입니다. C드라이브 용량이 부족해서 SSD를 추가 장착하기 위해서 내방해주셨습니다. 기존의 C드라이브의 용량은 256기가 삼성제품이 들어있었습니다. (M.2 SSD SATA3형식)

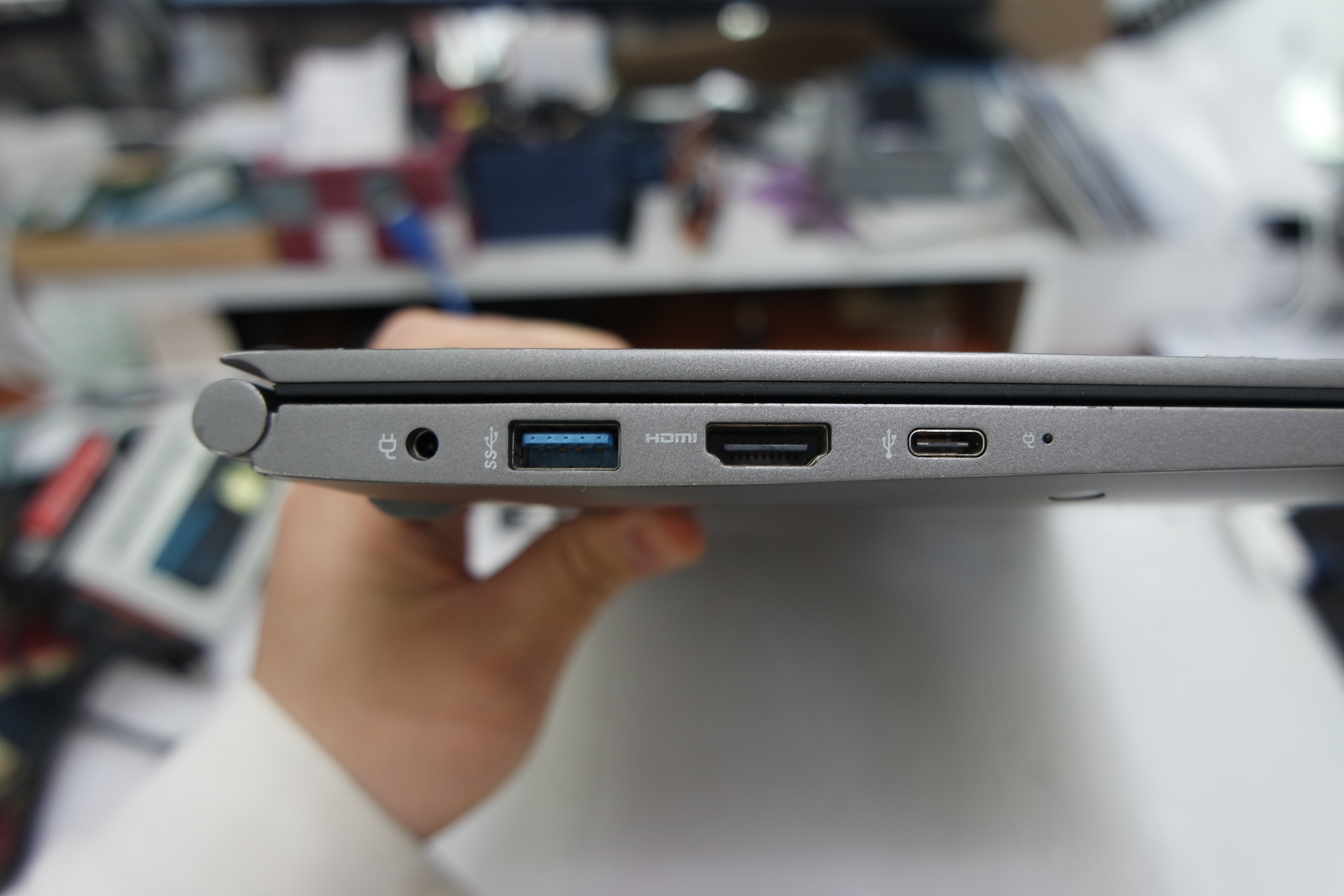

분해하기전에 노트북의 좌우측 포트의 사진도 남겨놨습니다. 좌측은 전원포트, USB 3.0 포트 1개, HDMI 출력포트, USB C타입 그리고 전원 LED가 보이고 오른쪽은 티플래시 메모리 리더기, 헤드셋단자, USB 3.0 포트 2개, 도난 방지 락킹홀이 보이네요.

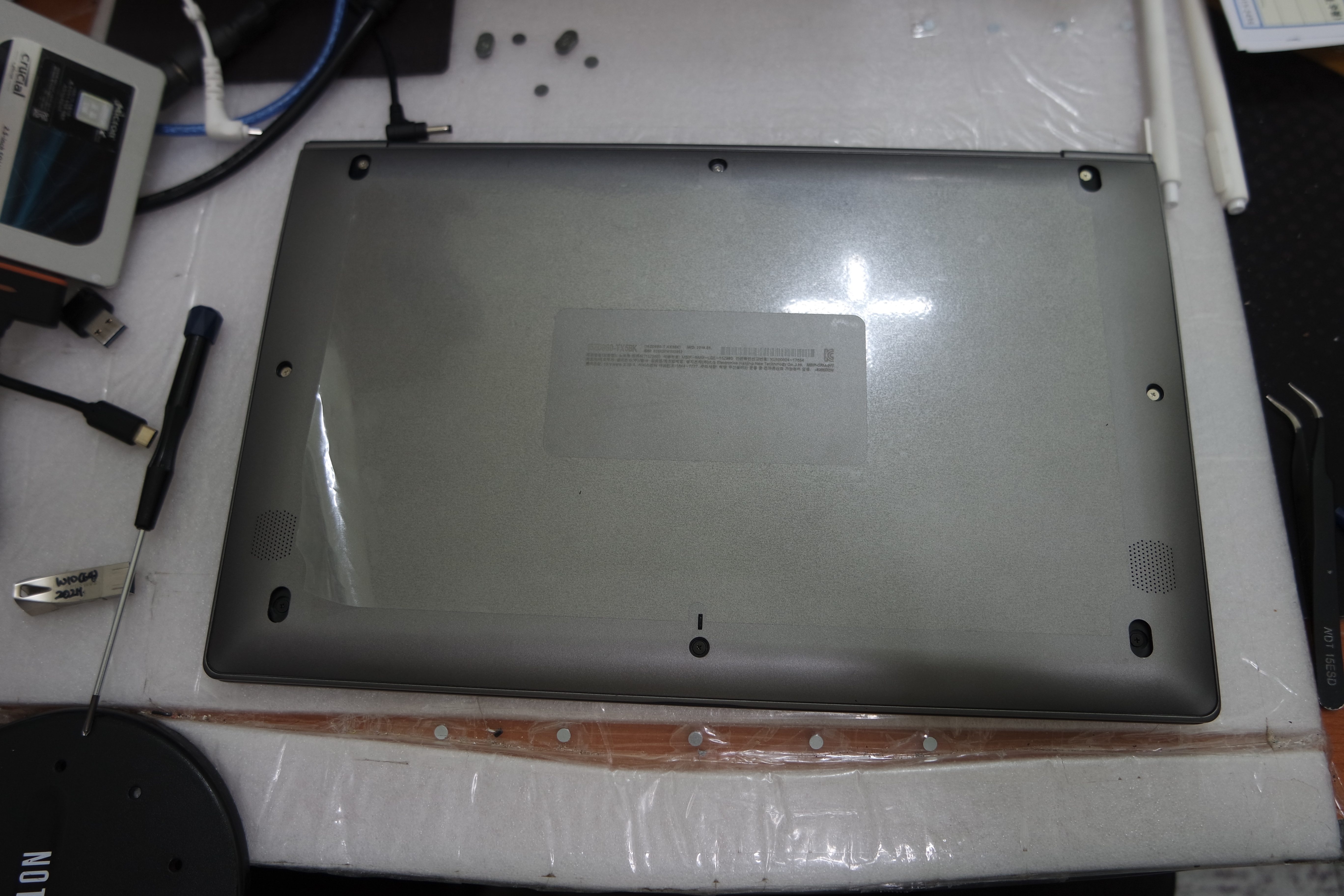

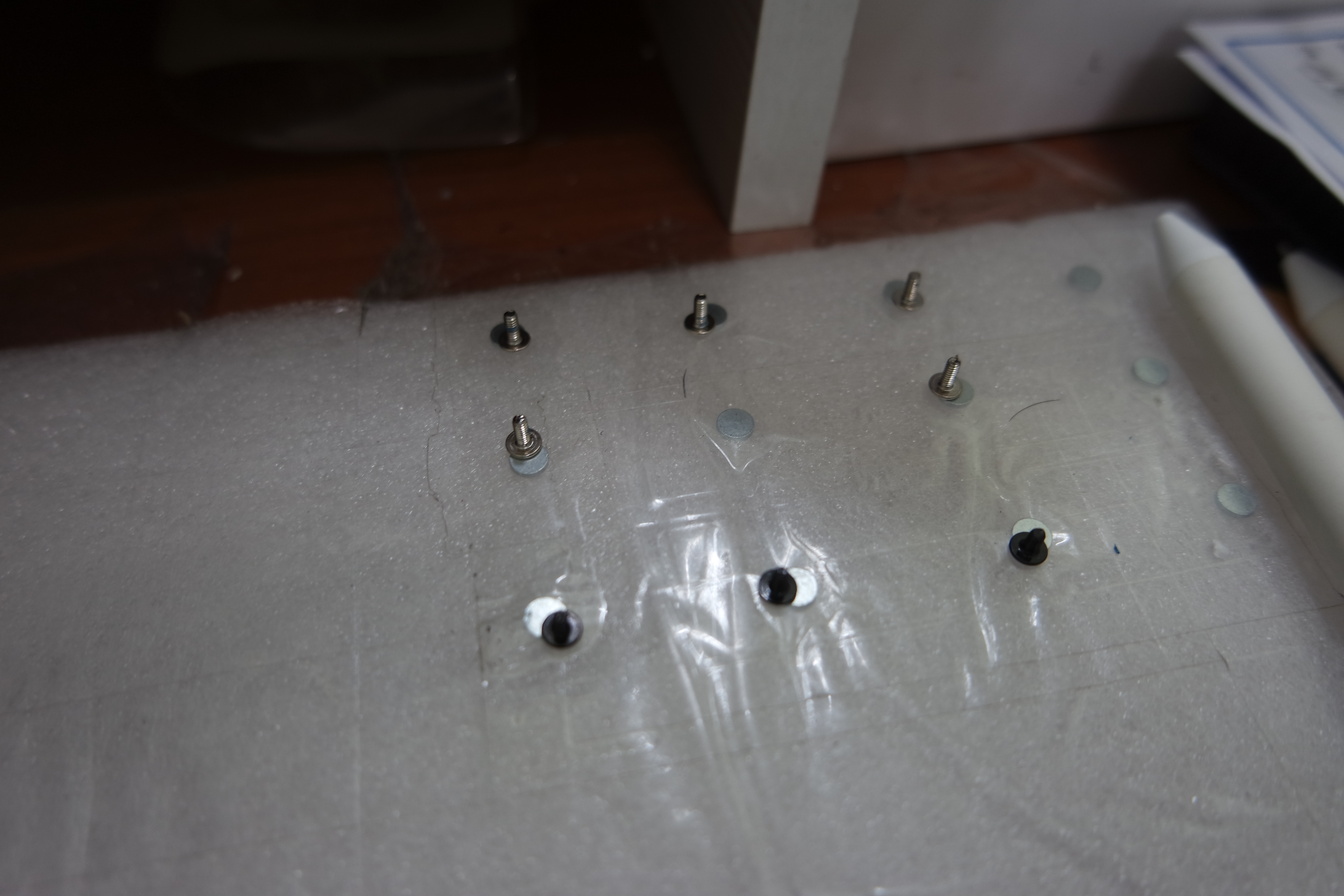

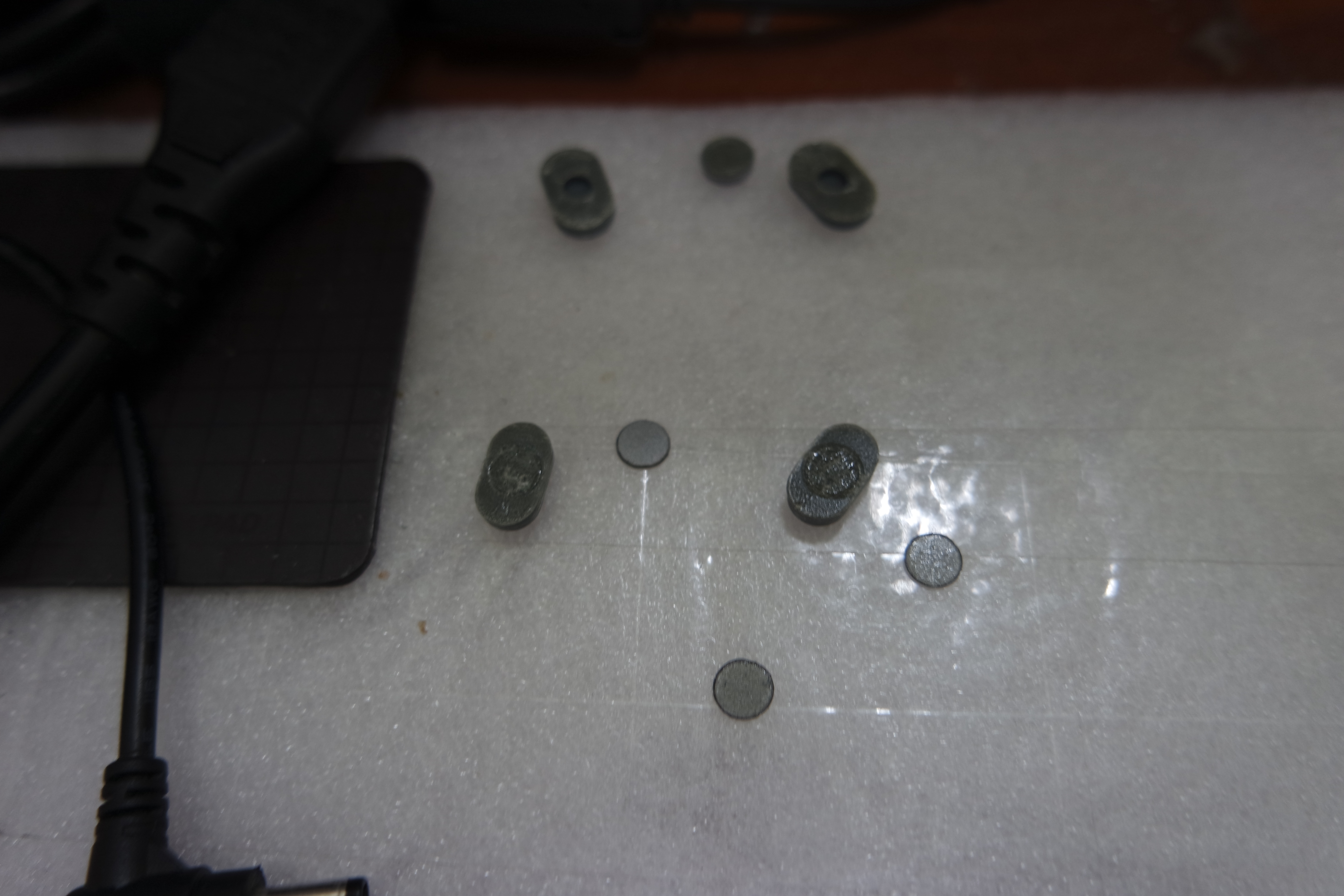

뒷면에 고정된 모든 나사를 제거하고 있습니다. 총8개의 나사로 조여진 상태입니다. 미끄럼 방지 패드를 제거하면, 나사가 위치별로 있습니다.

15ZD980-TX5BK로 출시 당시 고사양의 LG 그램 제품입니다. M.2 SSD 슬롯은 2개가 있습니다.

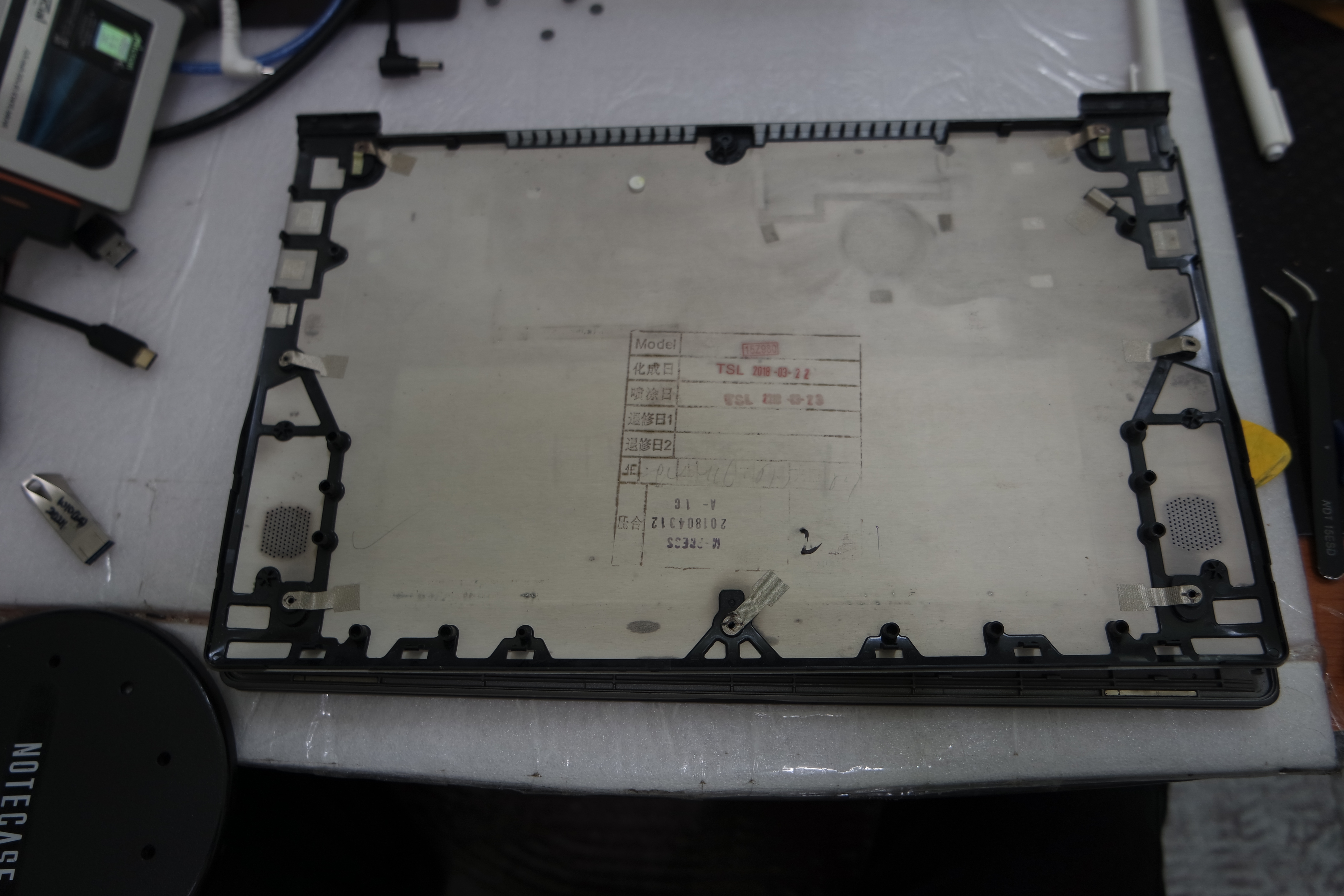

뒷면 커버의 속모습은 이렇게 생겼습니다. 분해되는 곳을 잘 확인하고 뜯으면 좋겠네요. 힌지를 덮고 있는 부분이 잘 안 떨어지기는 합니다.

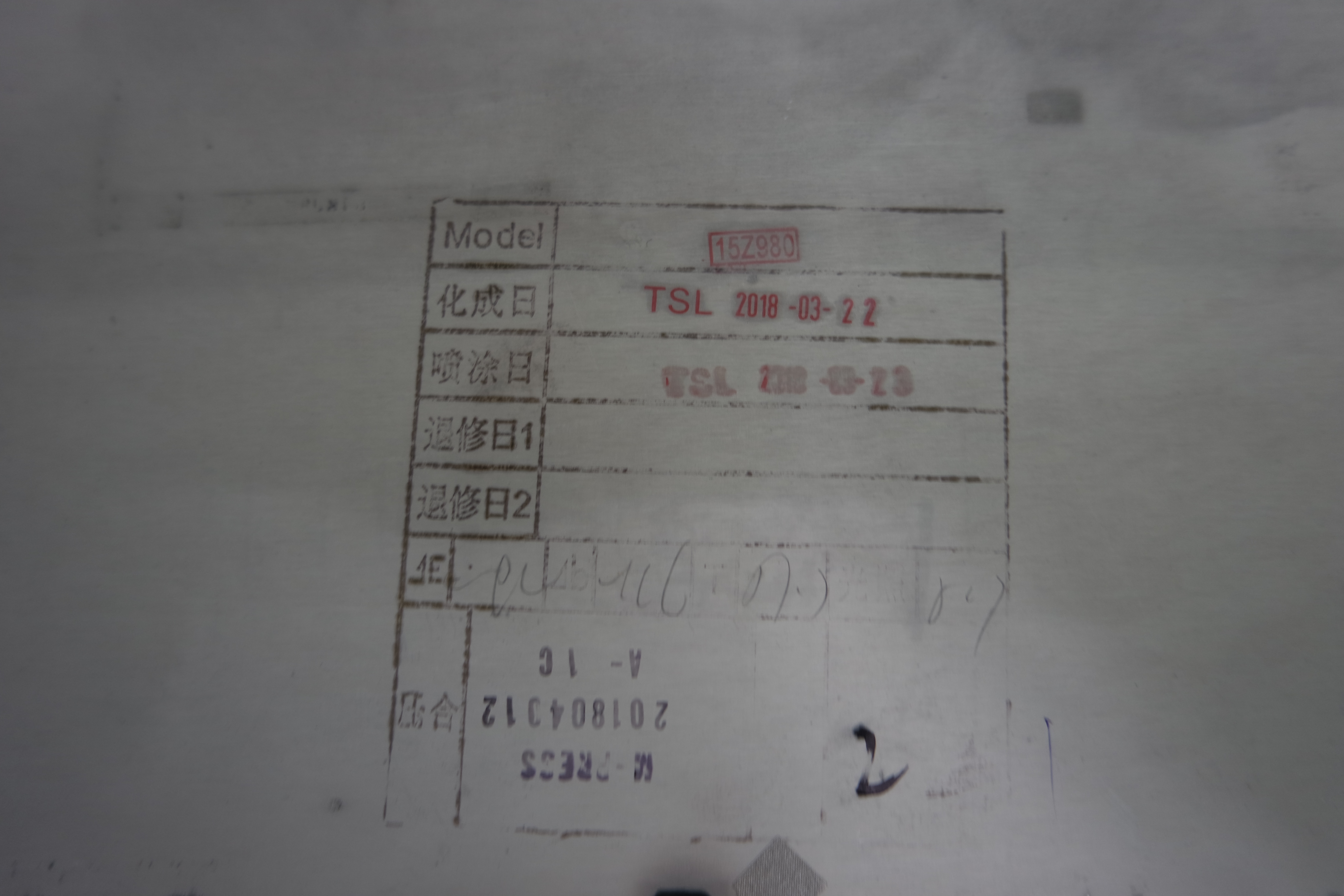

TSL 2018년 03월 22일이라는 날짜가 적혀있네요.

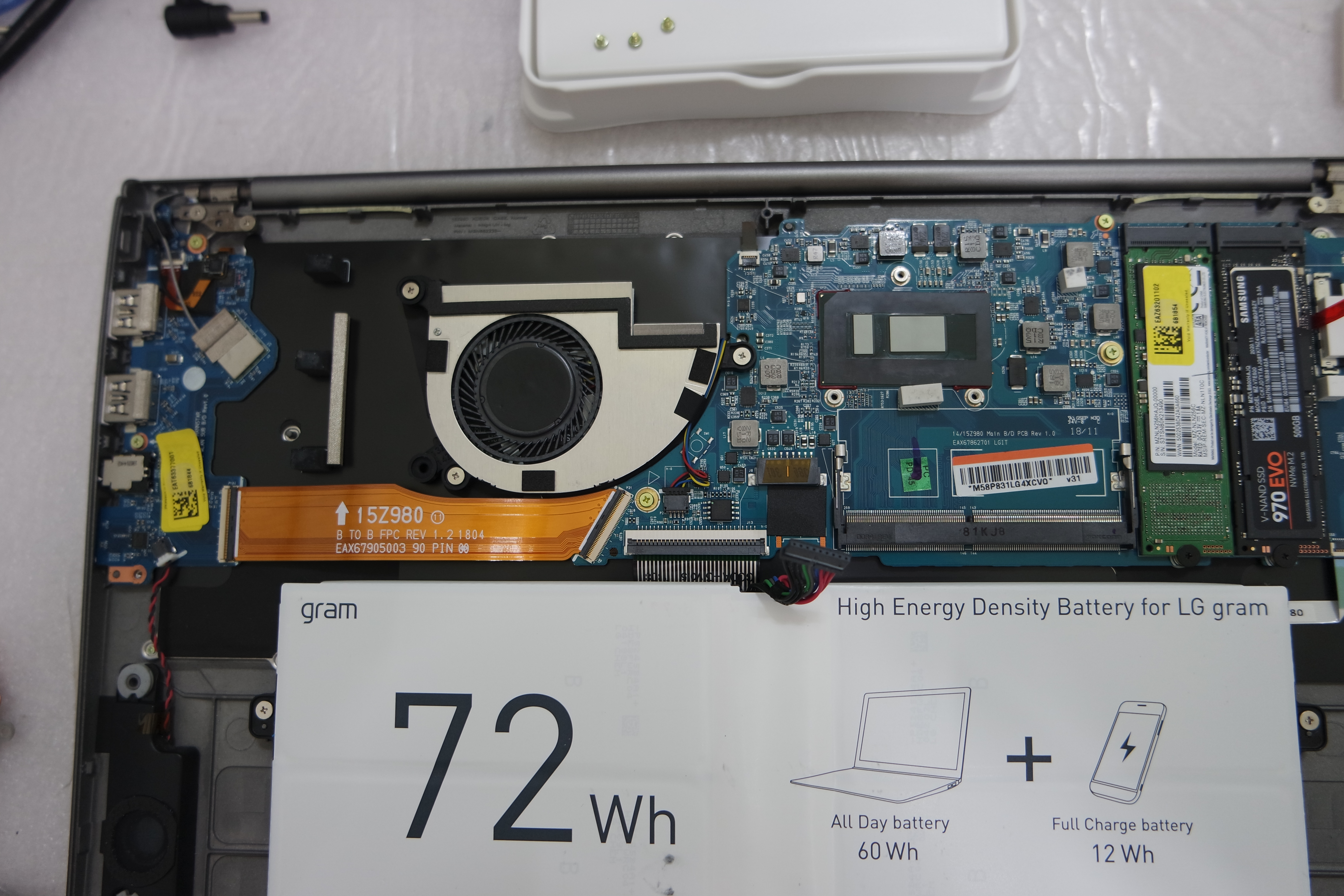

그램 노트북의 분해된 모습입니다. 배터리가 노트북의 절반 이상을 차지할 정도로 큼지막합니다. 의외로 기판은 손바닥만한 크기입니다. 추가 램슬롯과 M.2 SSD 슬롯 2개가 눈에 띄네요.

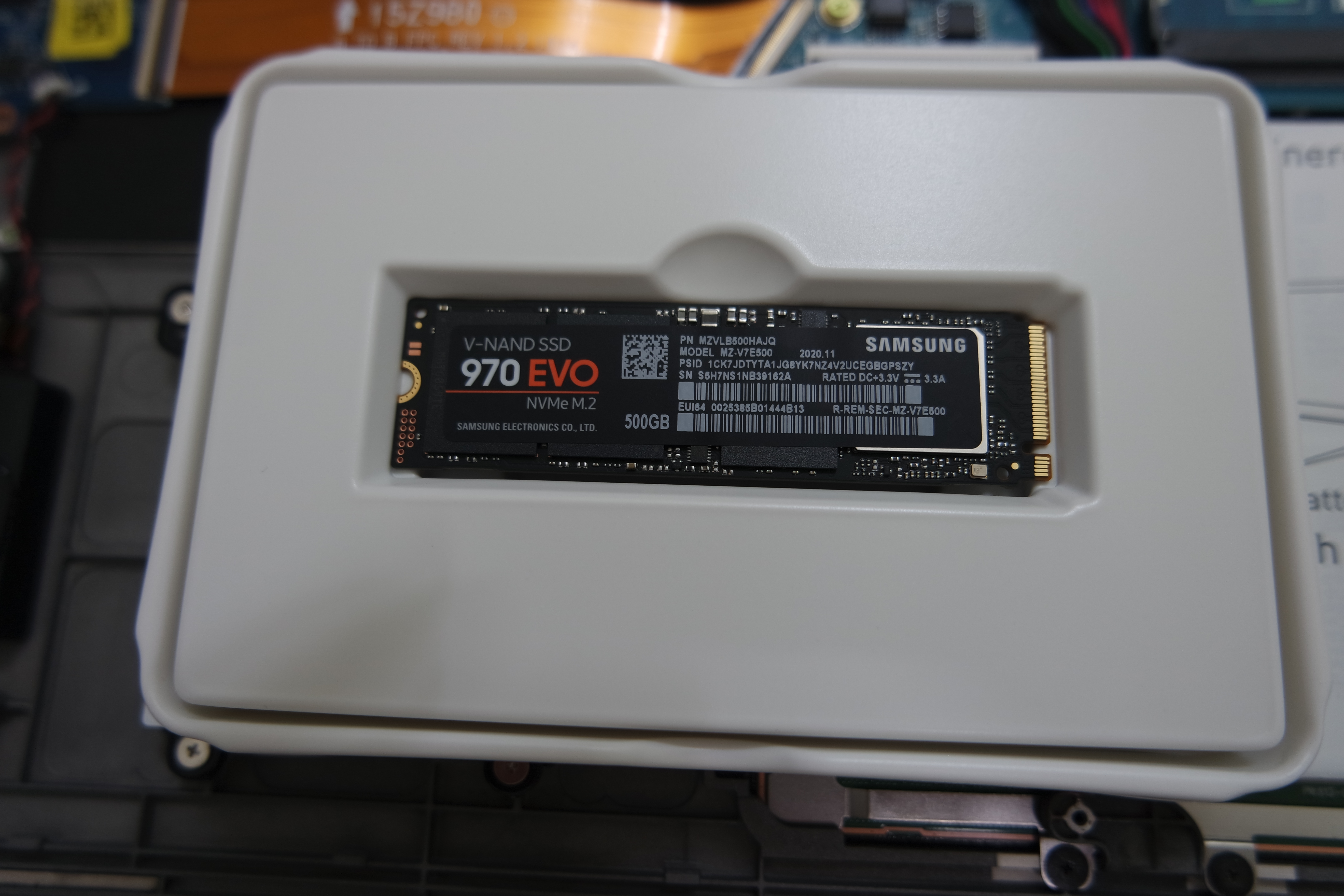

빈 슬롯에 M.2 SSD 삼성 970 EVO 500GB 제품을 장착할 예정입니다.

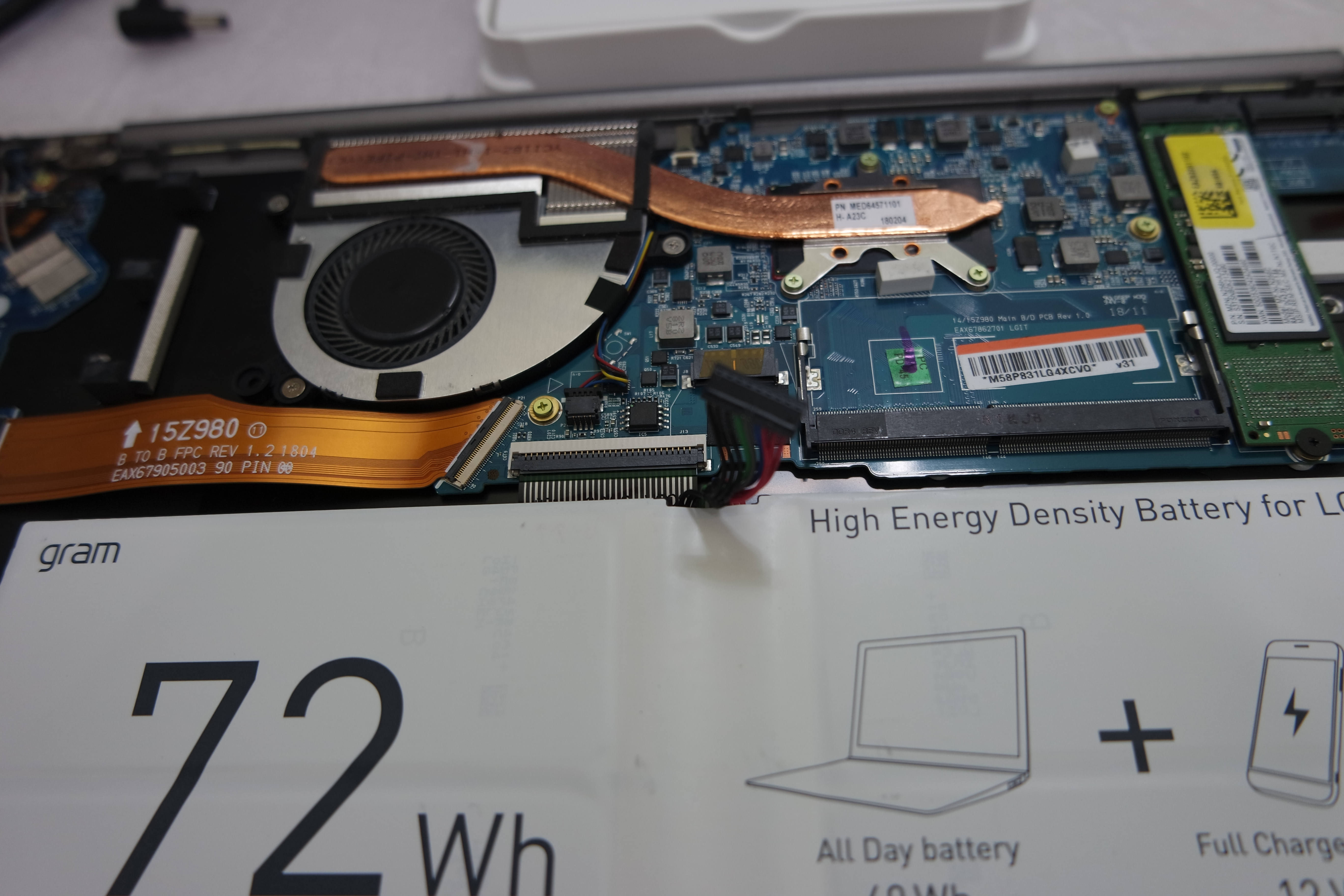

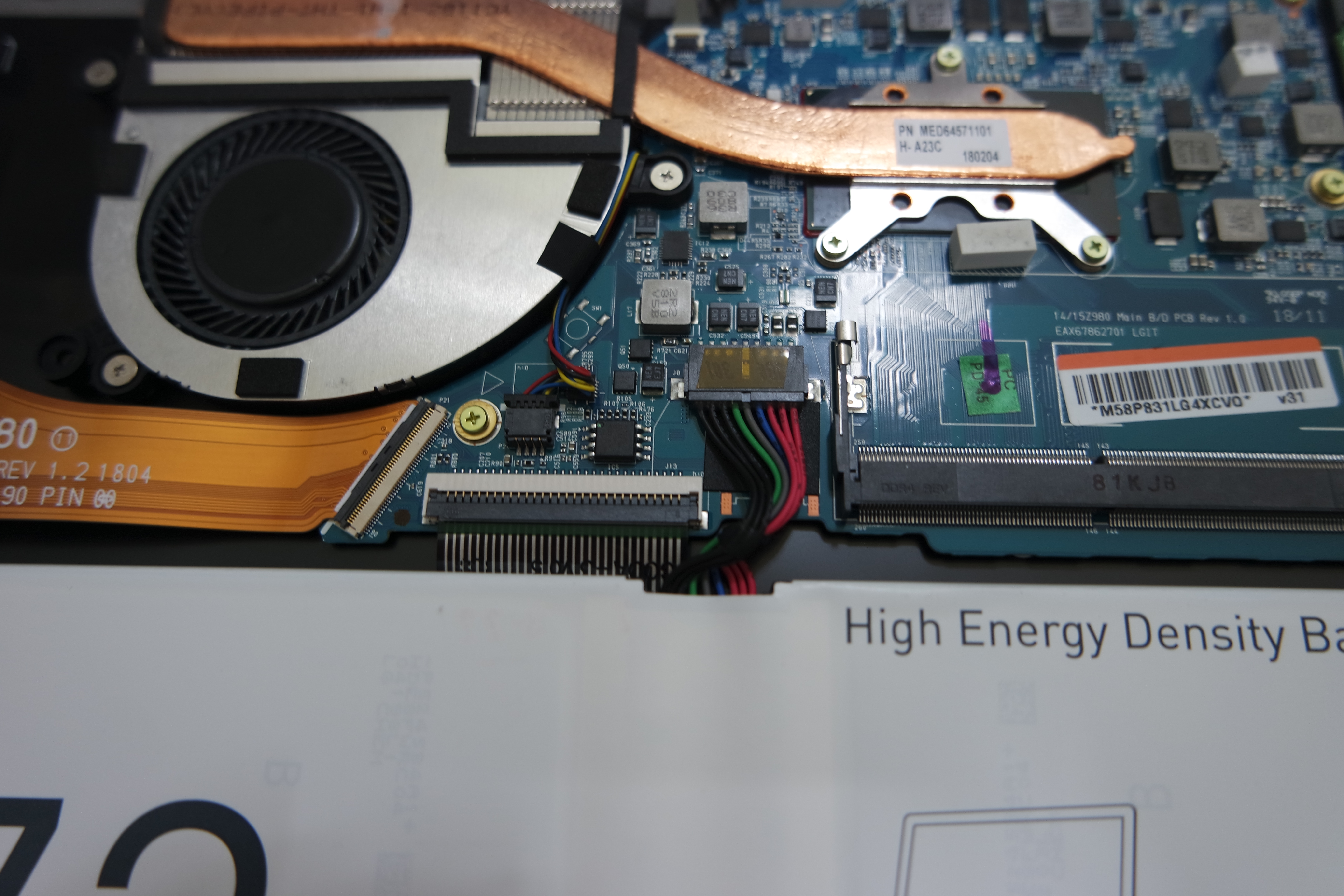

배터리를 먼저 제거하고

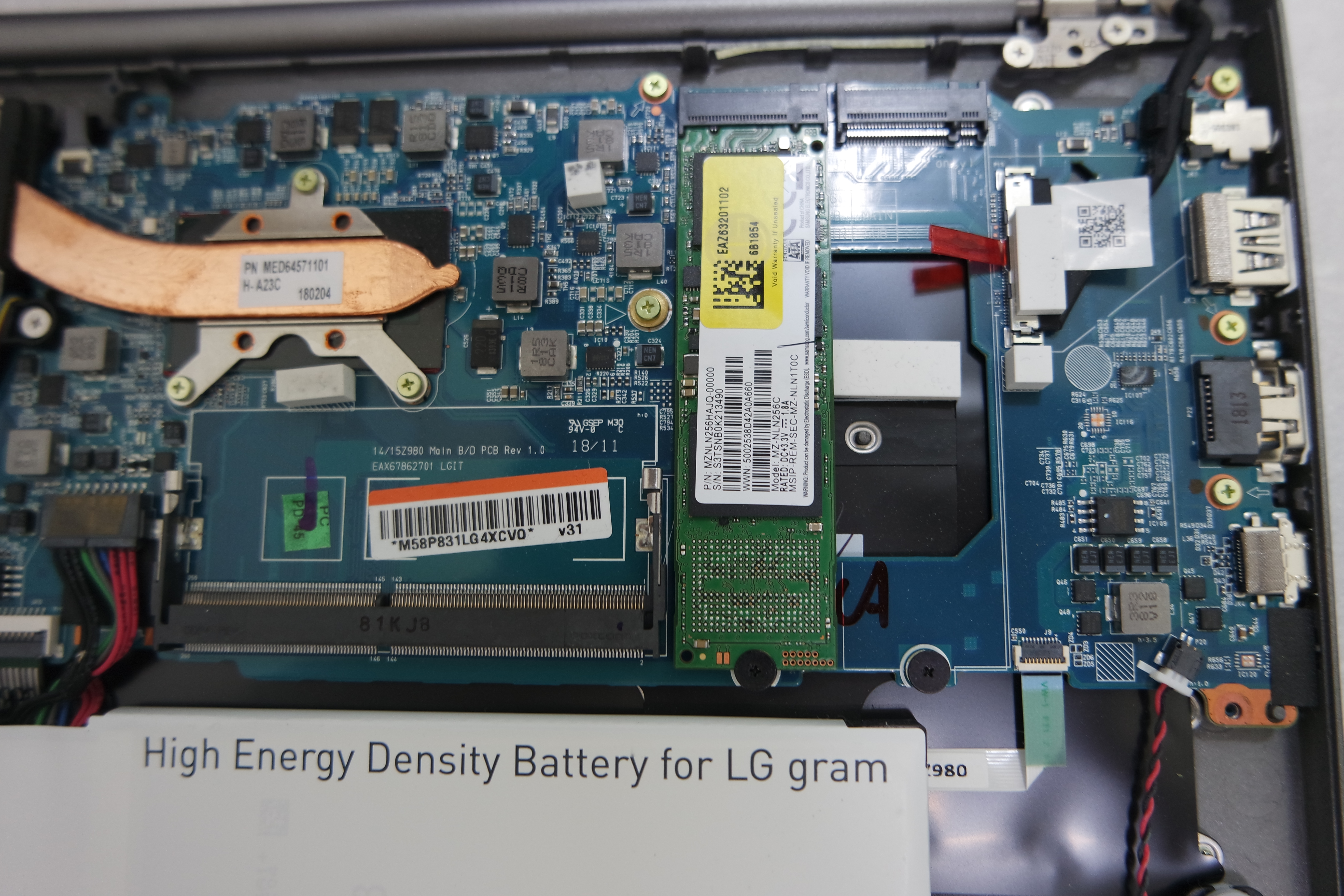

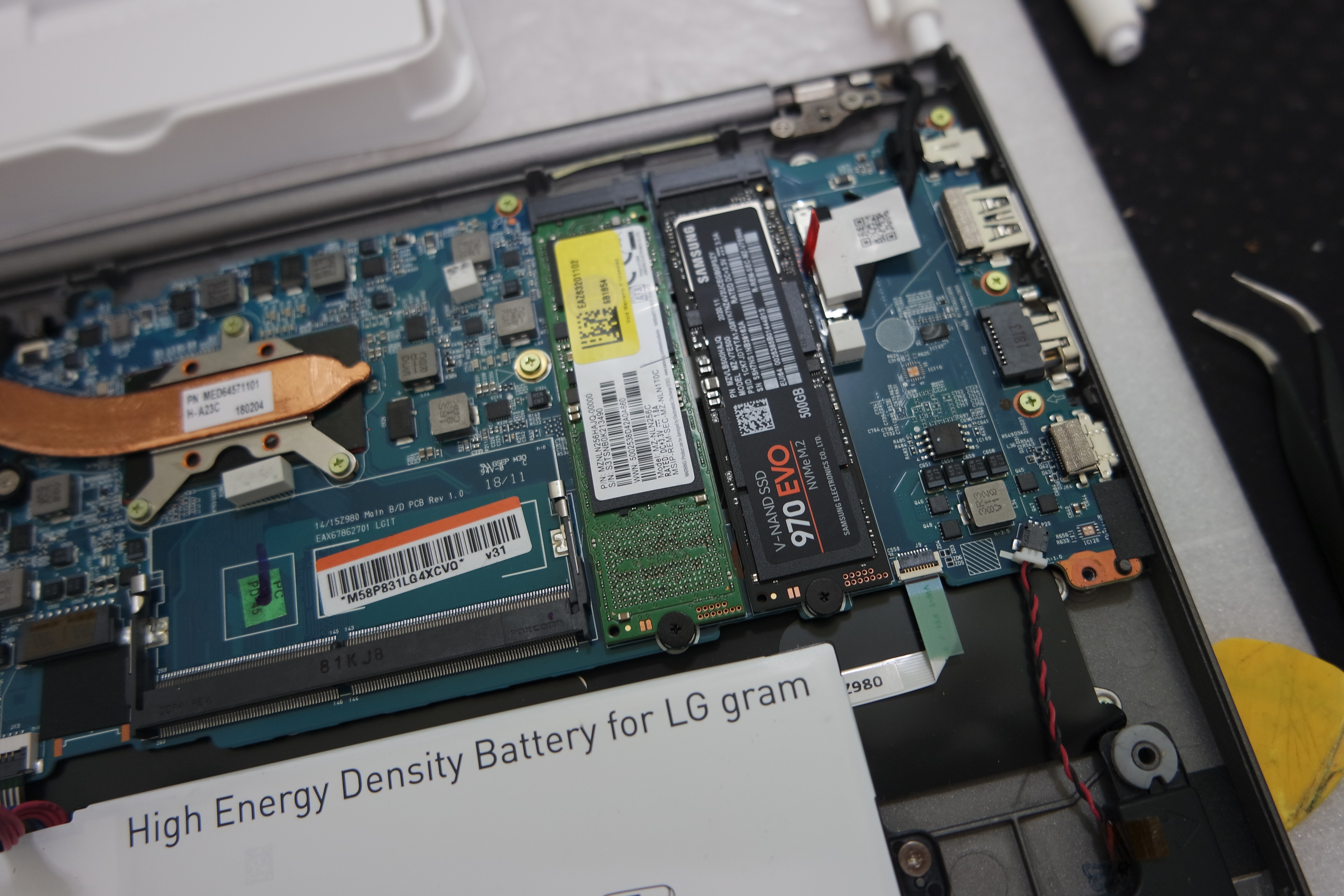

M.2 SSD 500기가를 추가로 장착했습니다.

여기까지 분리할 경우는 많지 않기 때문에 2년 이상 사용한 서멀구리스를 다시 발랐습니다.

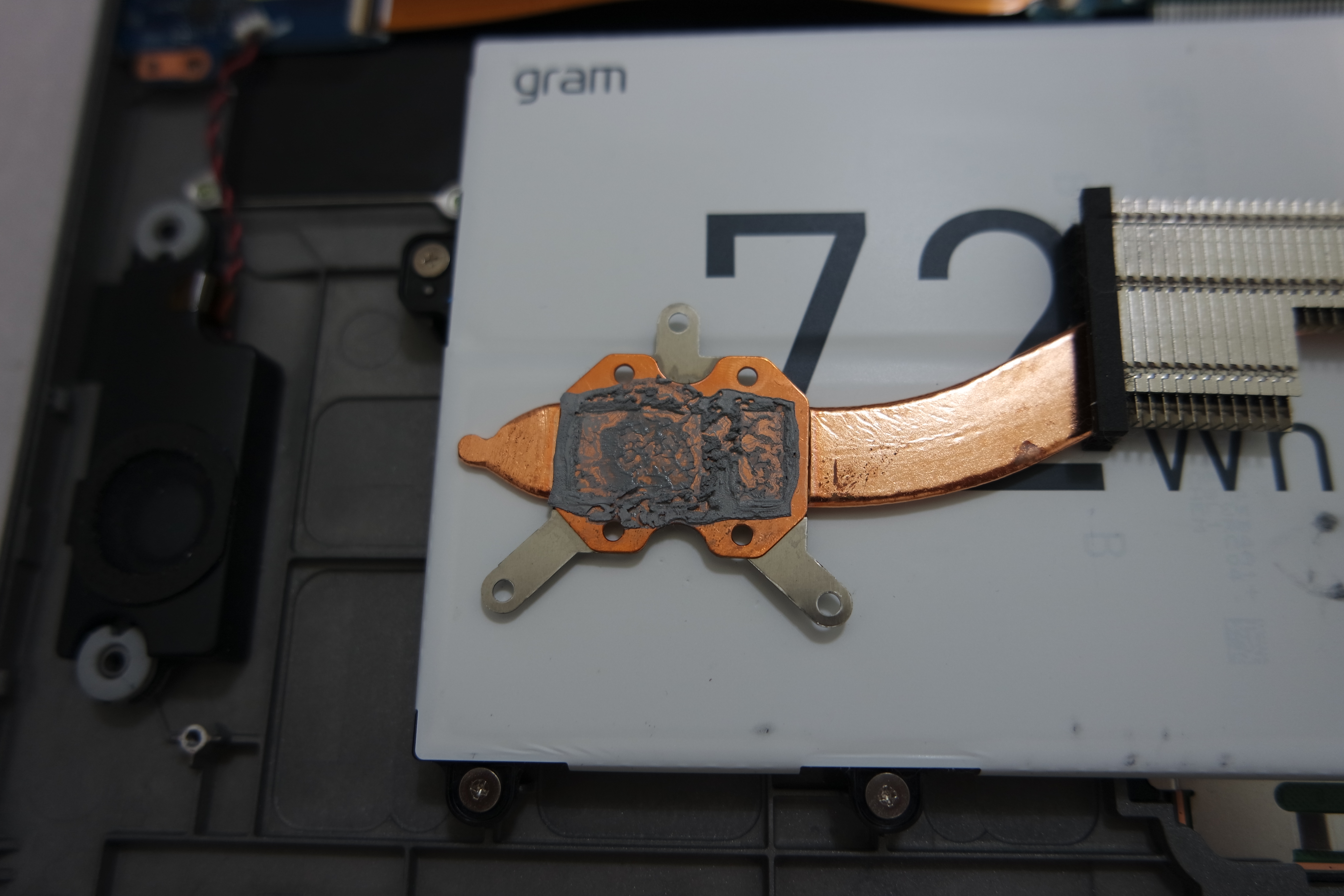

CPU와 방열판에 굳어버린 서멀구리스를 닦아내고 새로운 서멀구리스를 재도포했습니다.

다시 전원 커넥터를 꽂아주고 뒷판 뚜껑을 역순으로 조립했습니다.

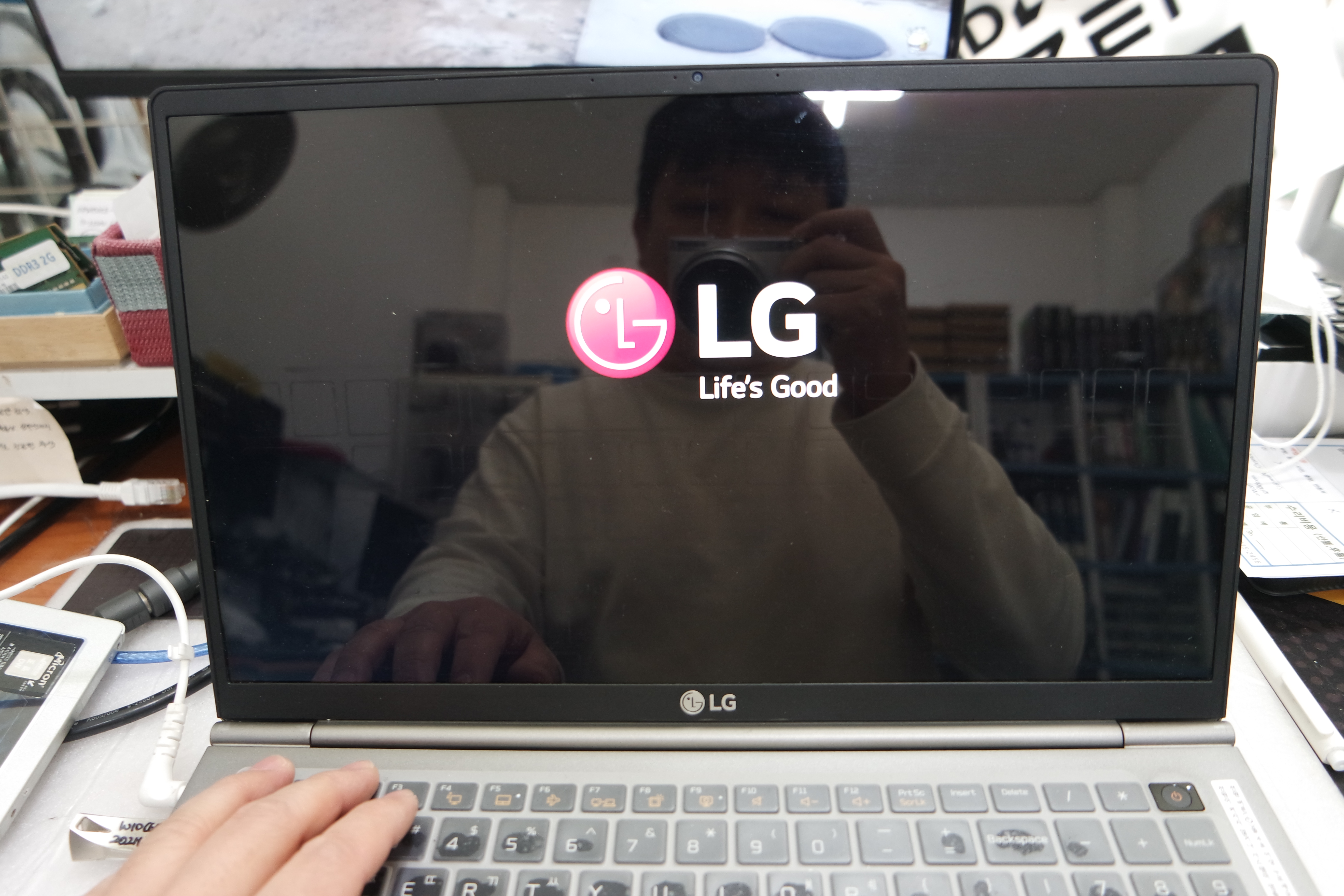

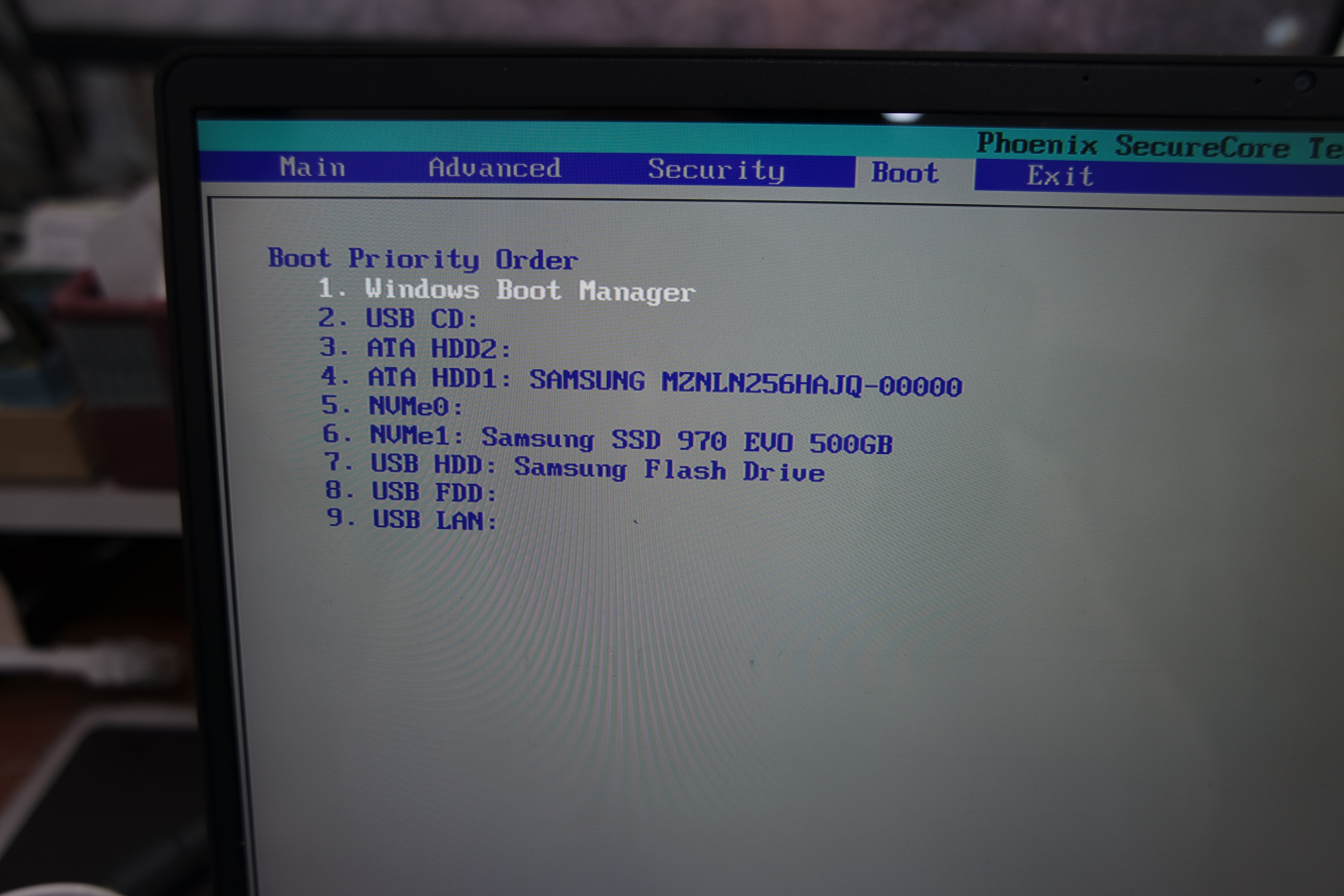

가장 긴장된 순간입니다. 별작업이 아닌 단순 작업이기는 하지만, 전원이 안켜진다거나? 메인보드가 고장나는 변수가 생깁니다. 다행스럽게도 LG 로고가 뜨면서 시모스(바이오스) 모드로 진입(특수키F2)할 수 있었습니다.

새로 장착한 SSD가 장상적으로 인식되는 걸 확인한 다음 새 SSD에 윈도우 재설치 작업을 진행했습니다.
