HP Laptop 14-ck1008TU 분해

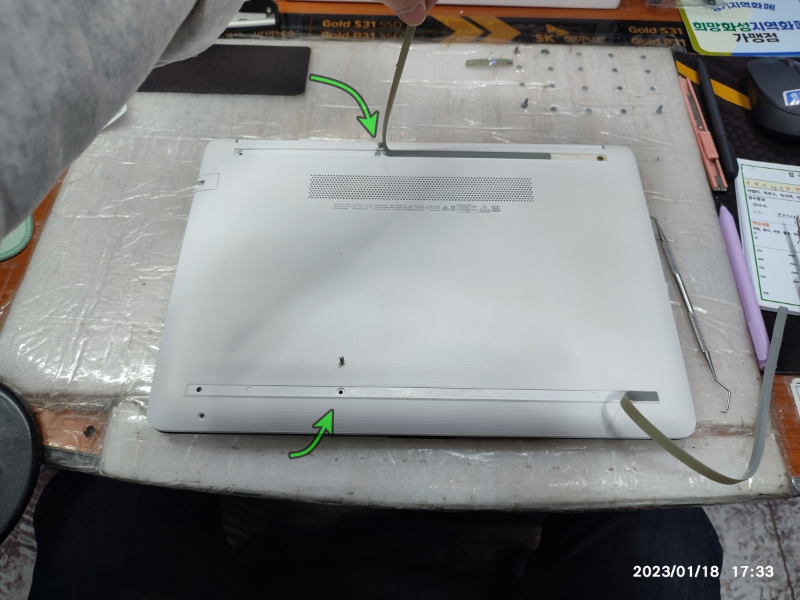

 미끄럼 방지 패드 밑에 나사가 숨어 있습니다. 나사 위치가 대칭은 아니고 변칙적인 위치라서 패드를 다 뜯어볼 수밖에 없었습니다. 패드가 말캉한 고무 재질이라서 연식이 오래되면서 중간에 끊어지니깐 조심히 제거해야 할 거 같습니다. 이런 재질은 오래되면 중간에 끊어지는 경우다 허다합니다. 양면테이프는 오래되면 접착력이 약해지는데, 여기에 붙인 양면테이프는 다시 부착해도 잘 붙을 정도로 접착력이 좋은 제품이네요.

노트북 미끄럼 방지 패드 밑에 숨겨진 나사가 있습니다.

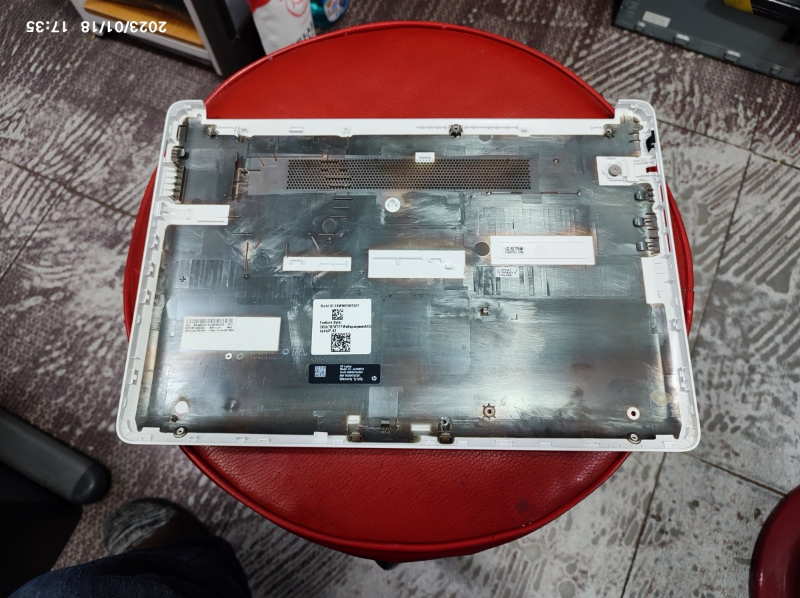

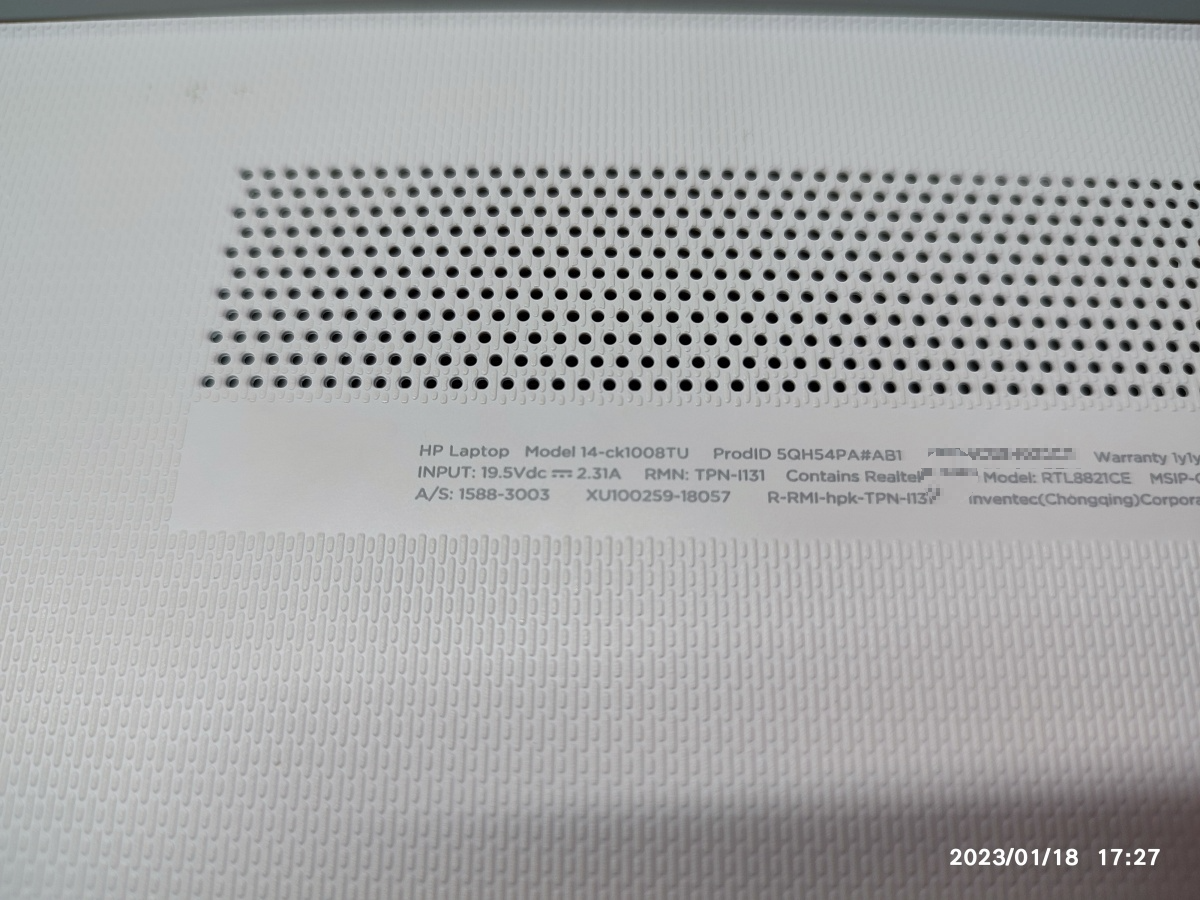

노트북 하판의 껍데기입니다.

노트북의 밑판 플라스틱입니다. 나사의 위치를 확인하고 좋아서 찍어뒀습니다.

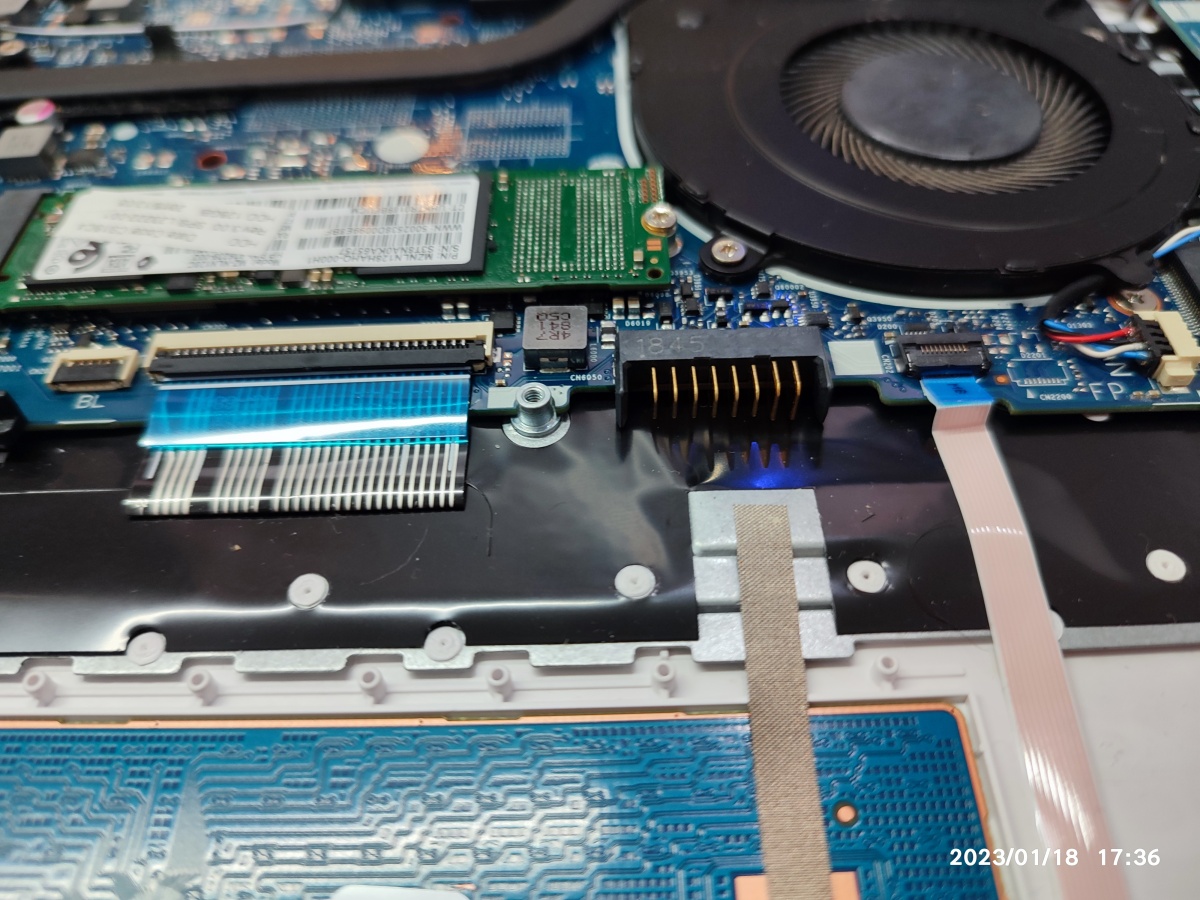

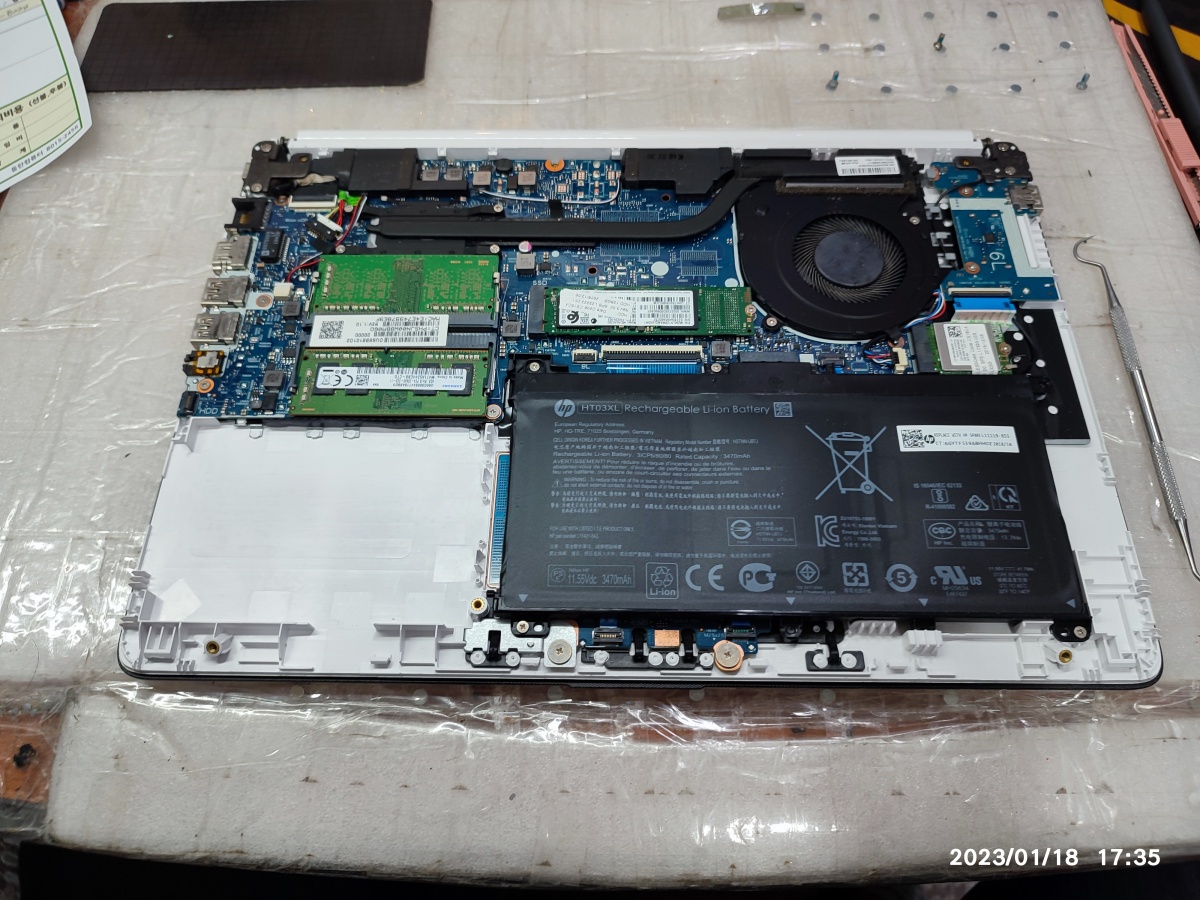

HP Laptop 14-ck1008TU 분해 사진, 하드디스크는 장착되지 않았고, SSD와 메모리 2개가 장착된 노트북이네요. 무선랜카드, 배터리도 교체 가능한 모듈형입니다. (저는 여분의 배터리 없습니다. 교체 안됨. 제조사로 문의 바람)

노트북 분해된 모습입니다.





메모리 용량을 8기가(4기가 2개)에서  16기가(8기가 2개)로 업그레이드할 예정입니다. 먼저 배터리를 제거하고 작업을 진행합니다.

메모리 업그레이드를 위해서 배터리를 제거했습니다.

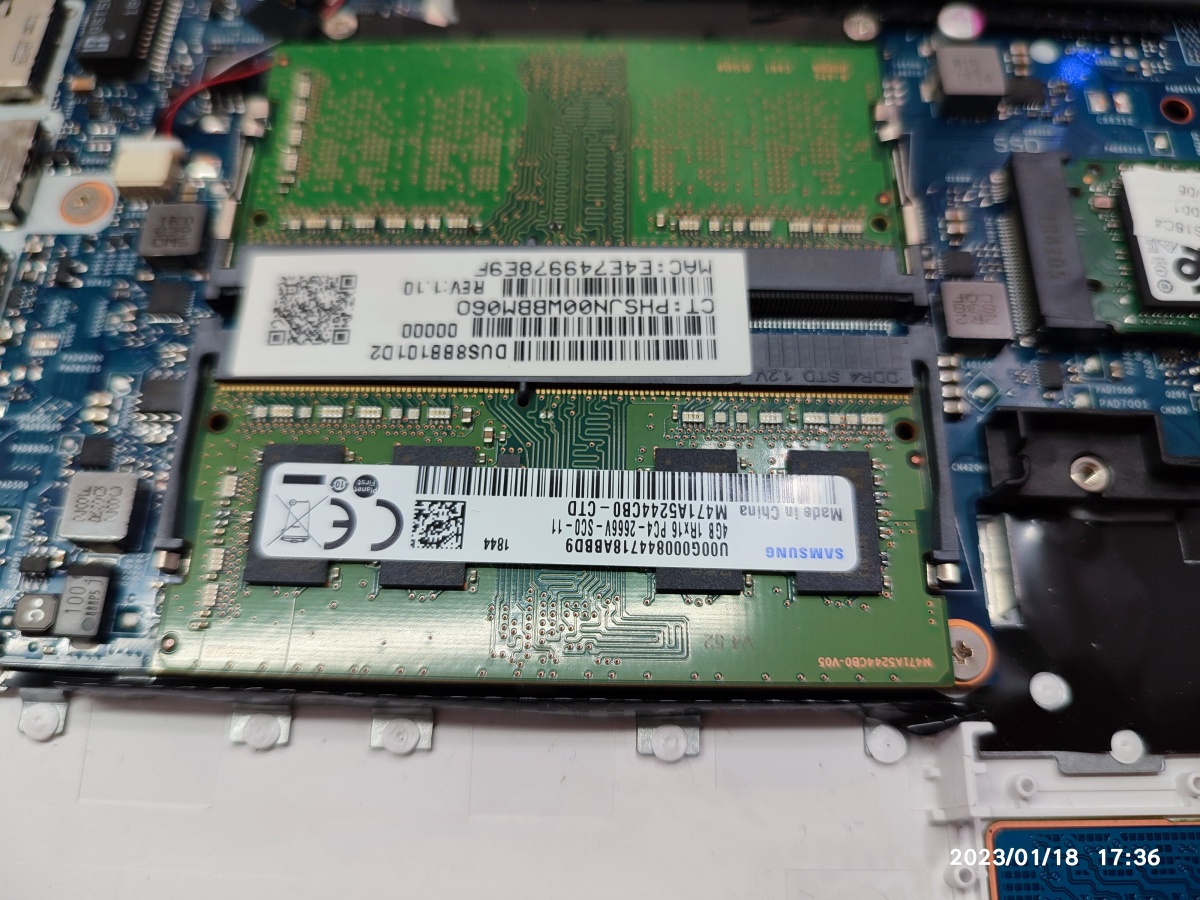

기존에 장착된 메모리를 제거하고 삼성 DDR4 8GB (3200) 메모리 2개를 장착했습니다.

기존의 4기가 메모리 2개는 제거하고 삼성8기가 메모리 2개를 장착했습니다.

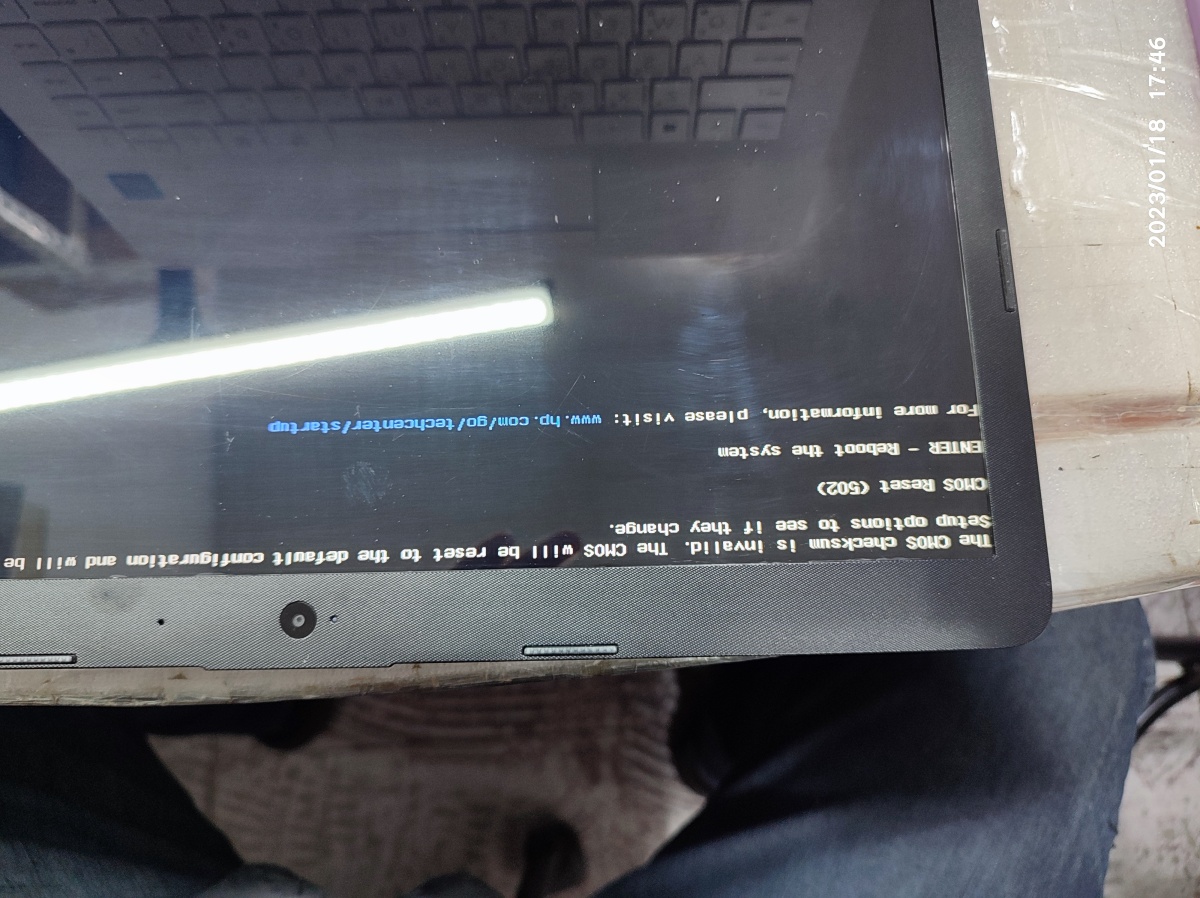

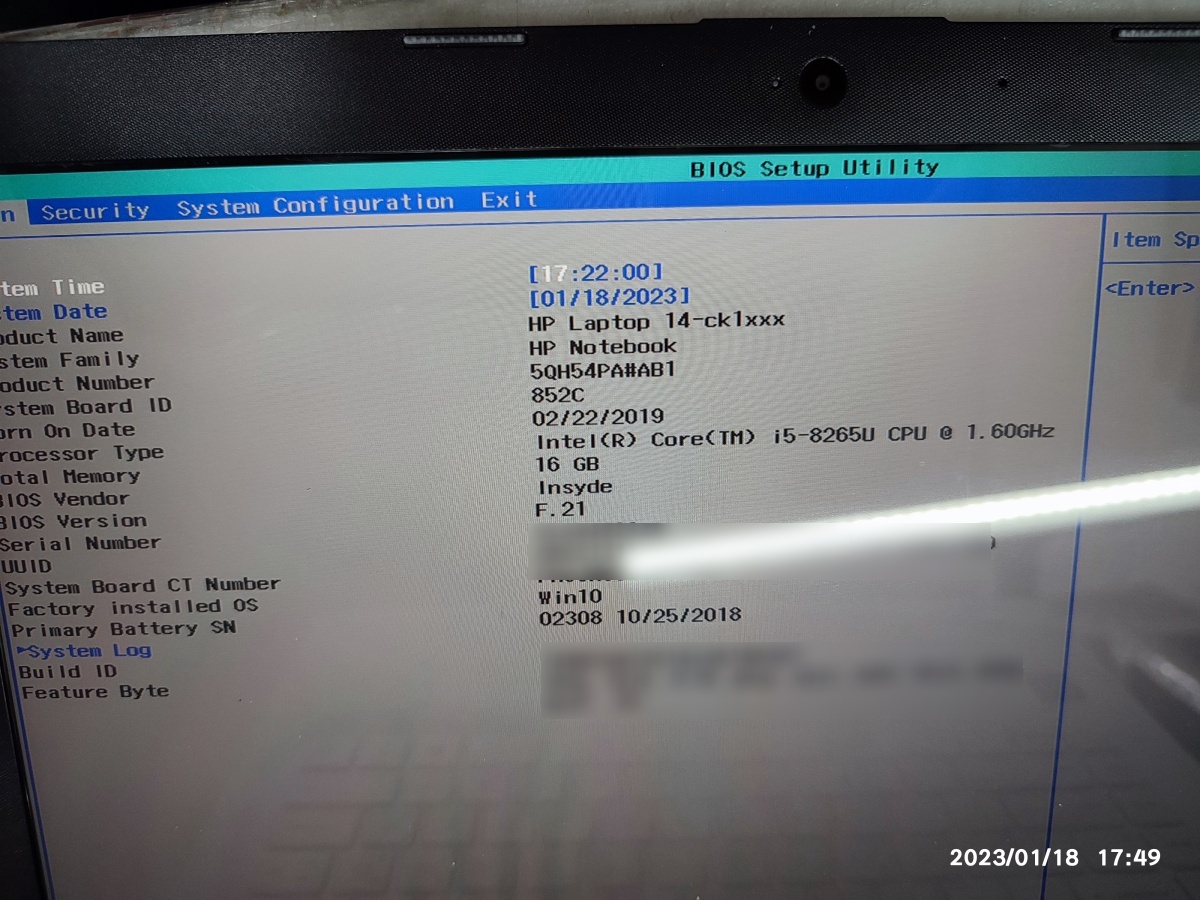

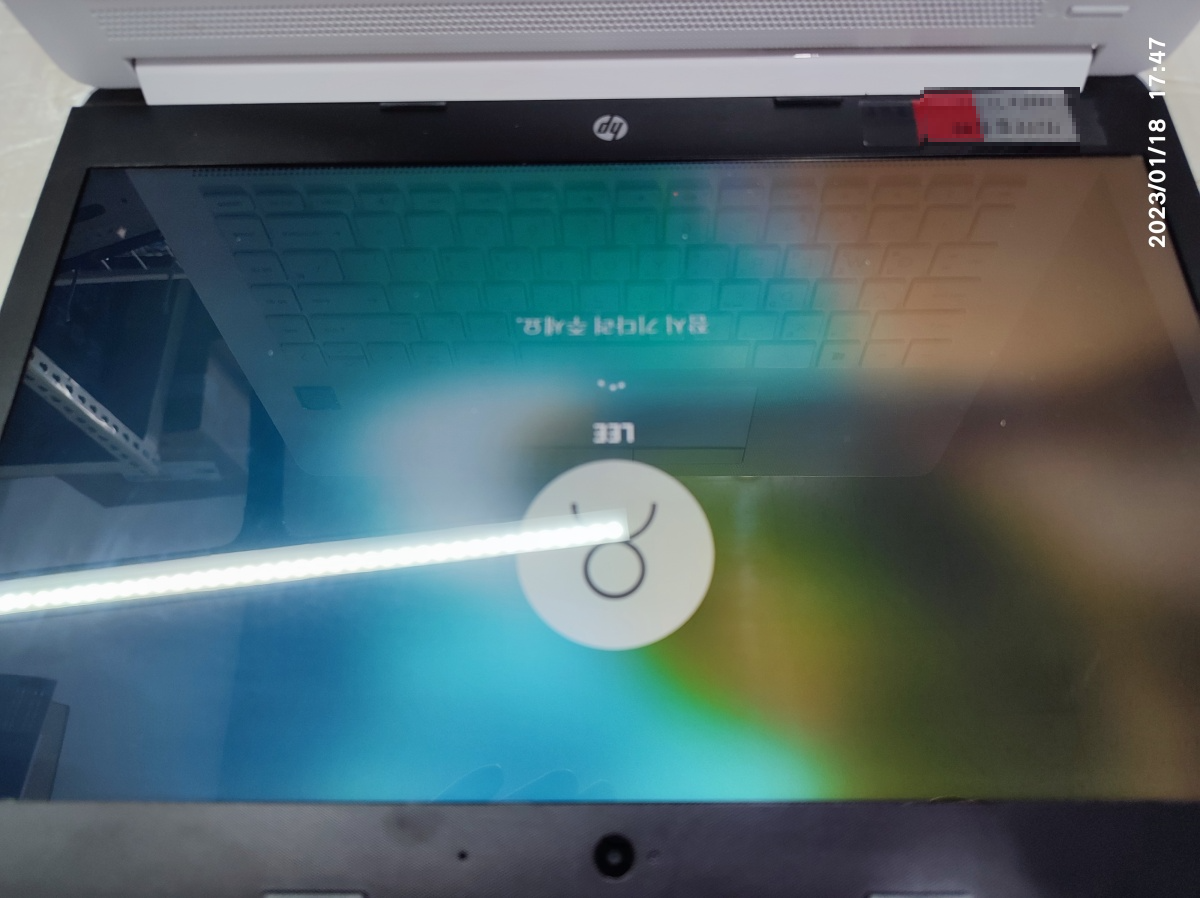

 메인보드에 CR2032 배터리가 없고 노트북 배터리로 설정값이 유지돼서 그런지 배터리를 재장착하고 메인보드 설정값이 초기화됐다는 알림이 뜹니다. BIOS Setup Utillity 화면에서 메모리 16기가 인식된 걸 확인했습니다. 윈도우 부팅까지 확인했습니다.

배터리 재장착 후에 시모스 초기화됐습니다. 메모리 16기가 정상 인식되고 윈도우 정상 로딩됩니다.

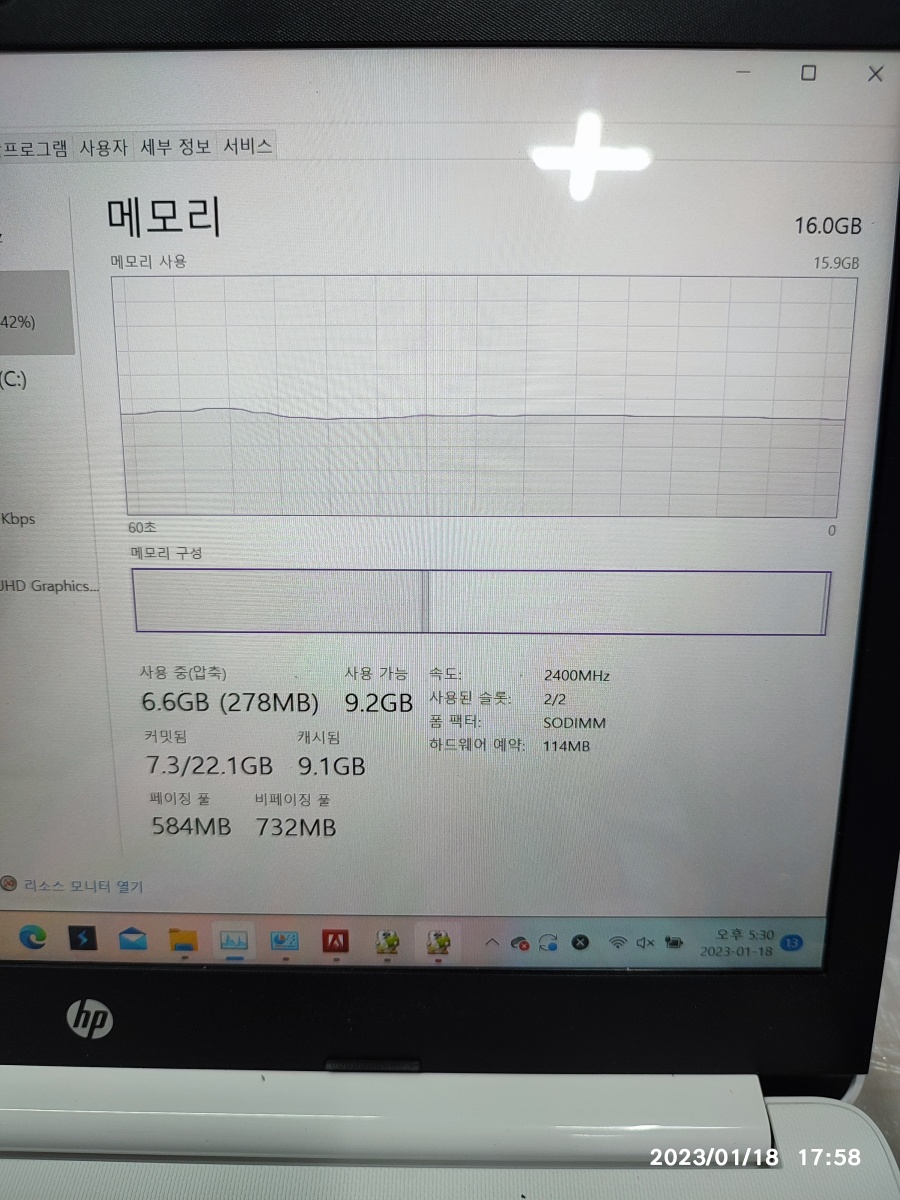

 작업관리자에서 인식된 메모리 용량을 확인하고 있습니다. 총 16기가 중에서 6.6기가 정도 사용되고 있네요.

작업 관리자에서 메모리 용량 확인 중 입니다.

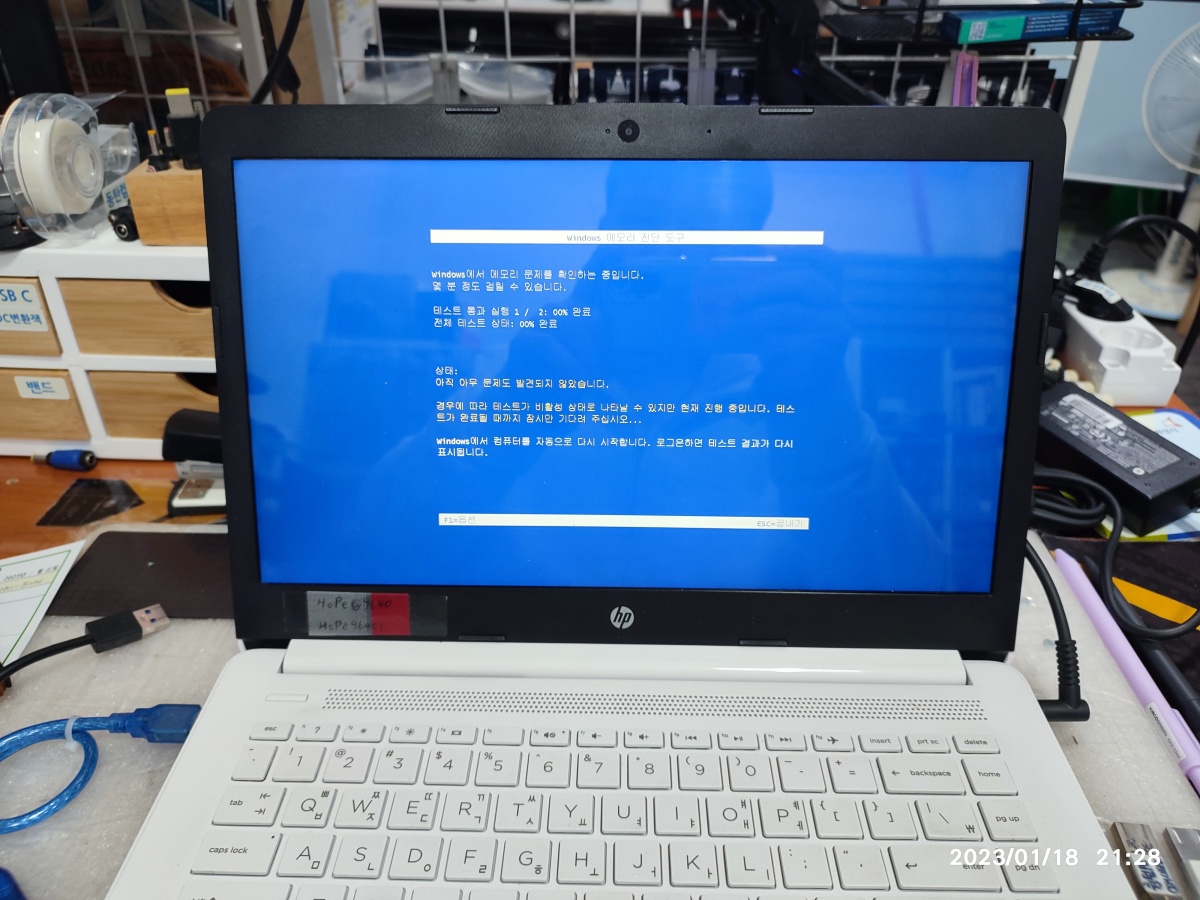

 윈도우 메모리 진단 프로그램 돌려서 메모리 불량 여부를 체크했습니다.

메모리 진단 프로그램으로 새로 장착한 메모리의 상태를 점검하고 있습니다.

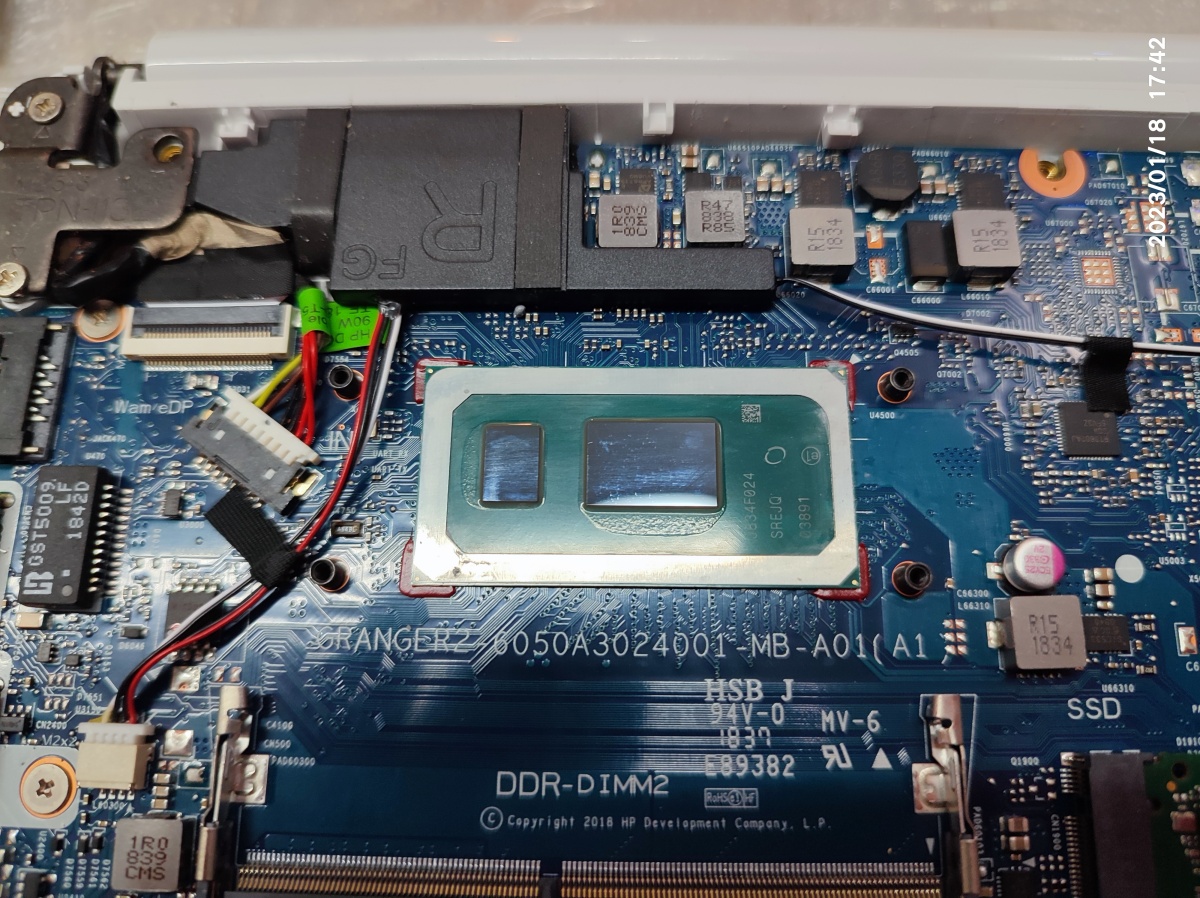

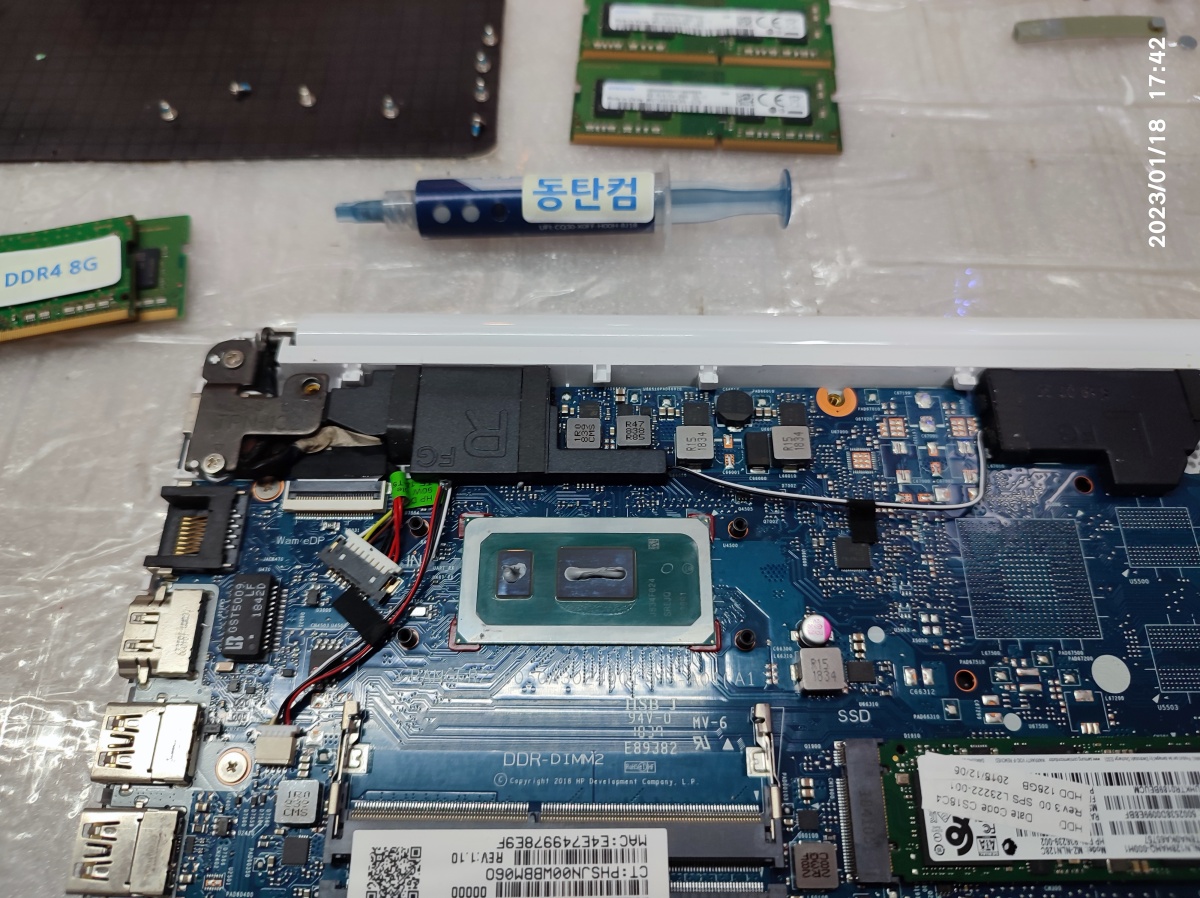

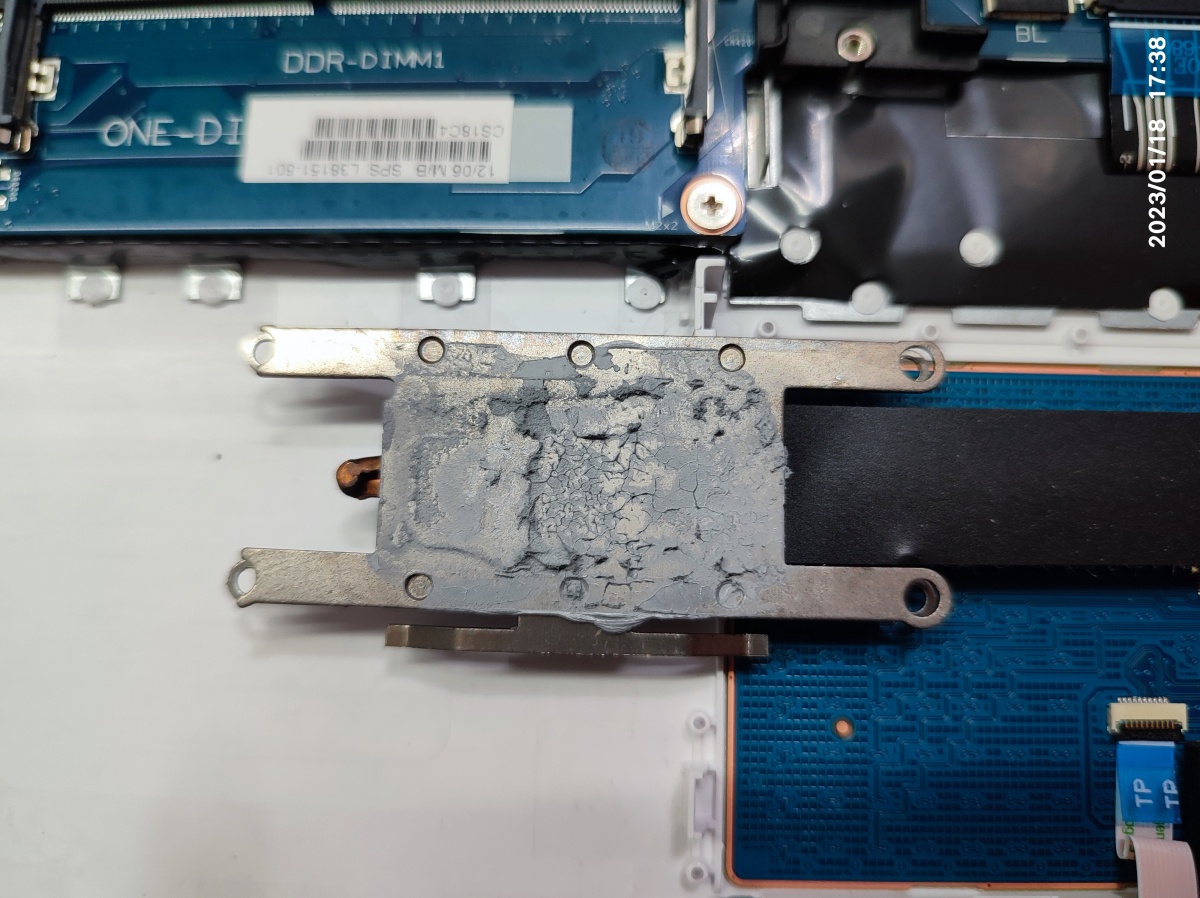

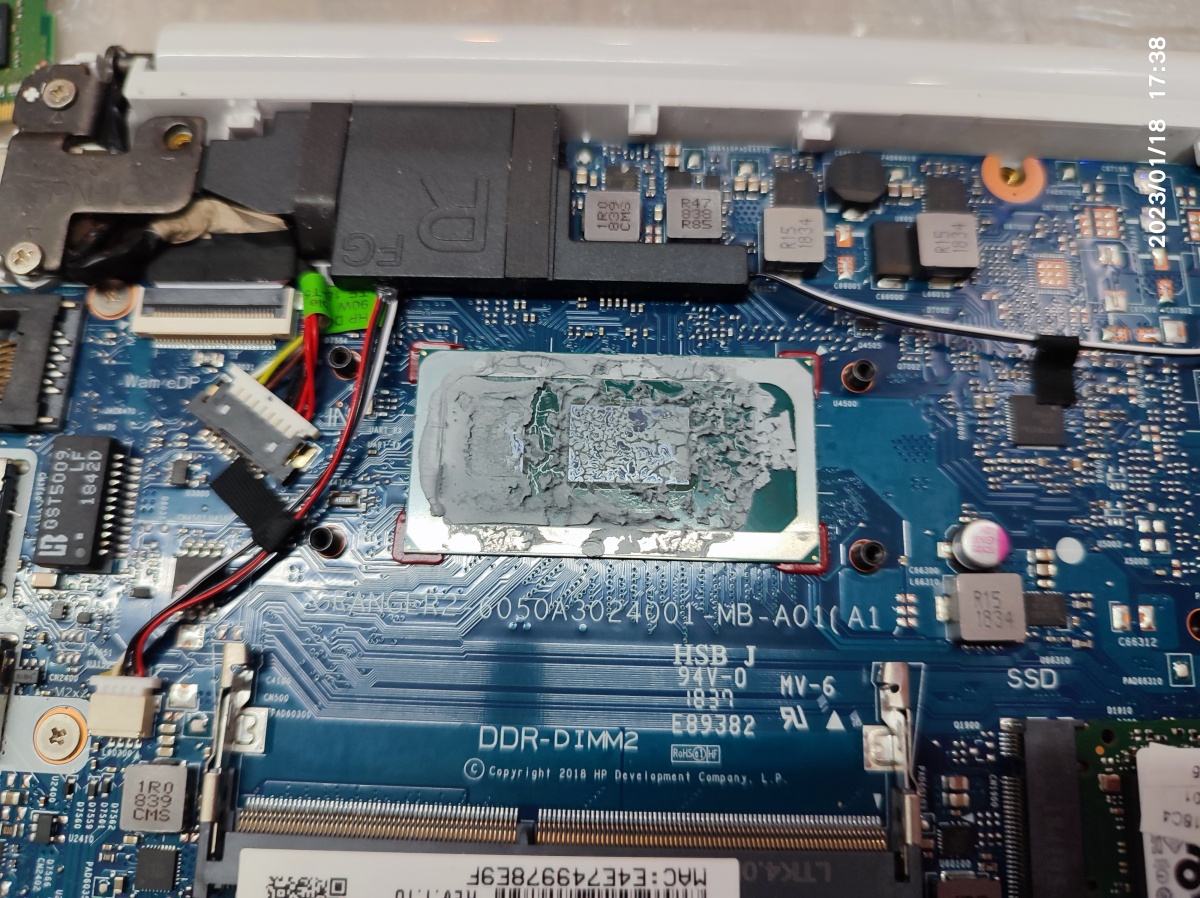

 그리고 노트북을 열어볼 일이 거의 없기 때문에, 서멀컴파운드 재도포 작업을 해주면 좋습니다. 노트북 CPU와 방열판에 굳어버린 서멀을 닦아내고 새로 발랐습니다.

서멀 재도포 중

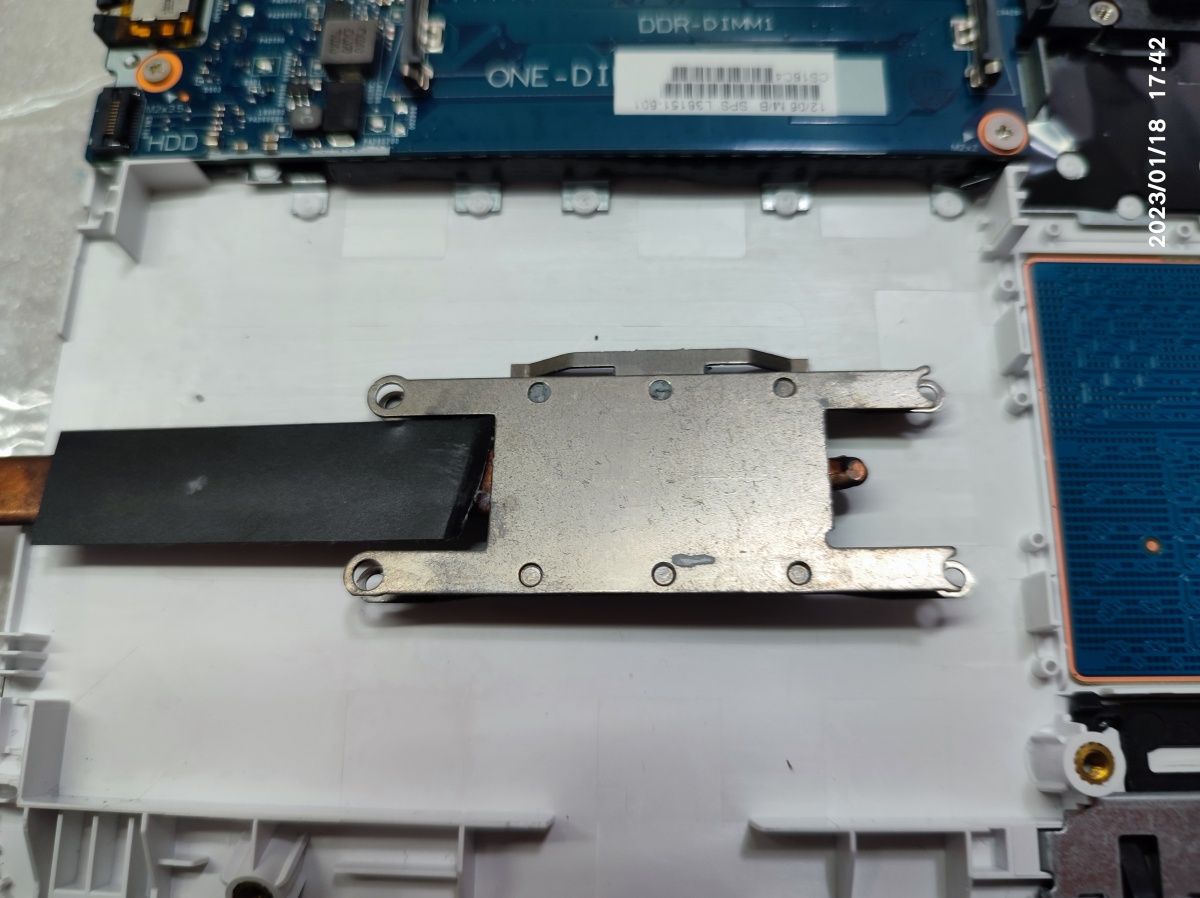

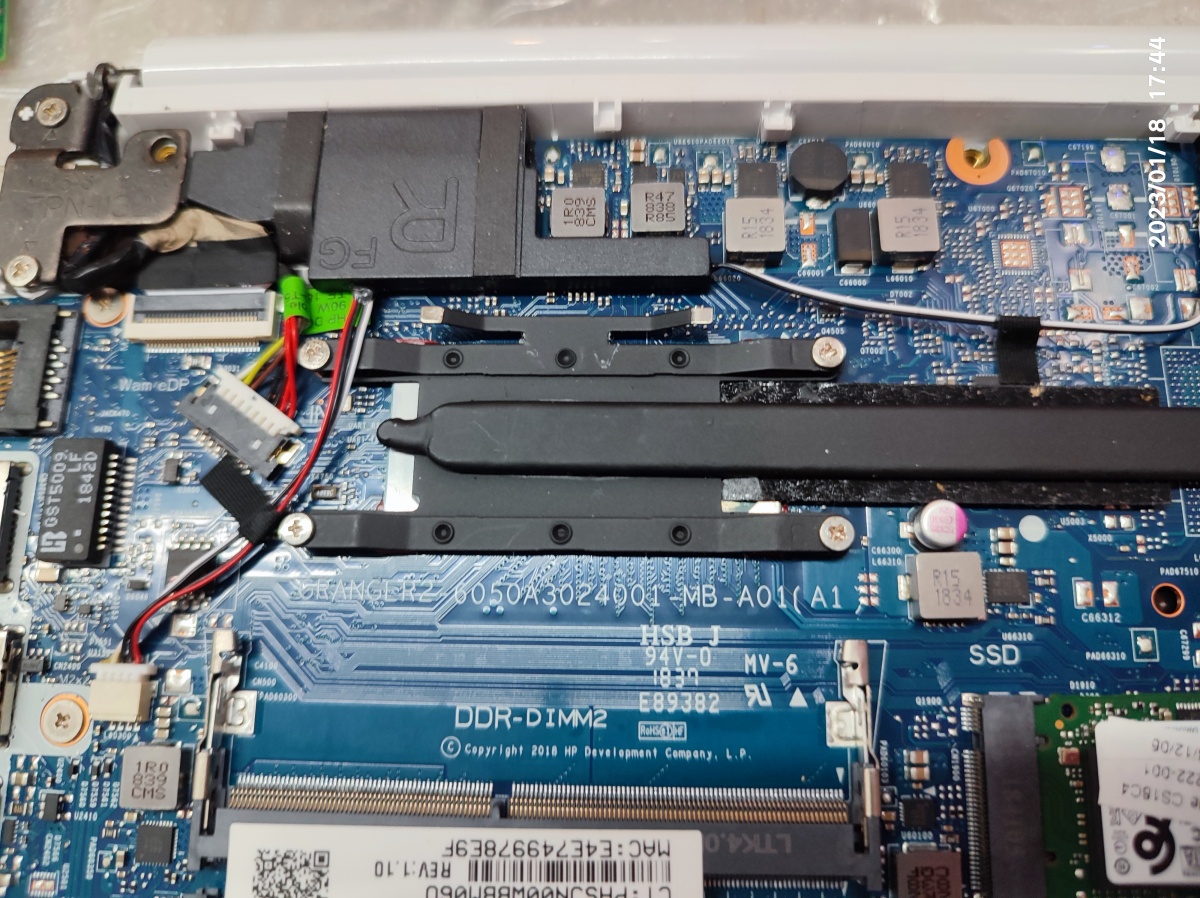

방열판에 굳어버린 서멀 제거 후 재조립
