삼성노트북 R519 분해 및 청소 (T3400 CPU 100도?)

삼성노트북 R519 분해 및 청소

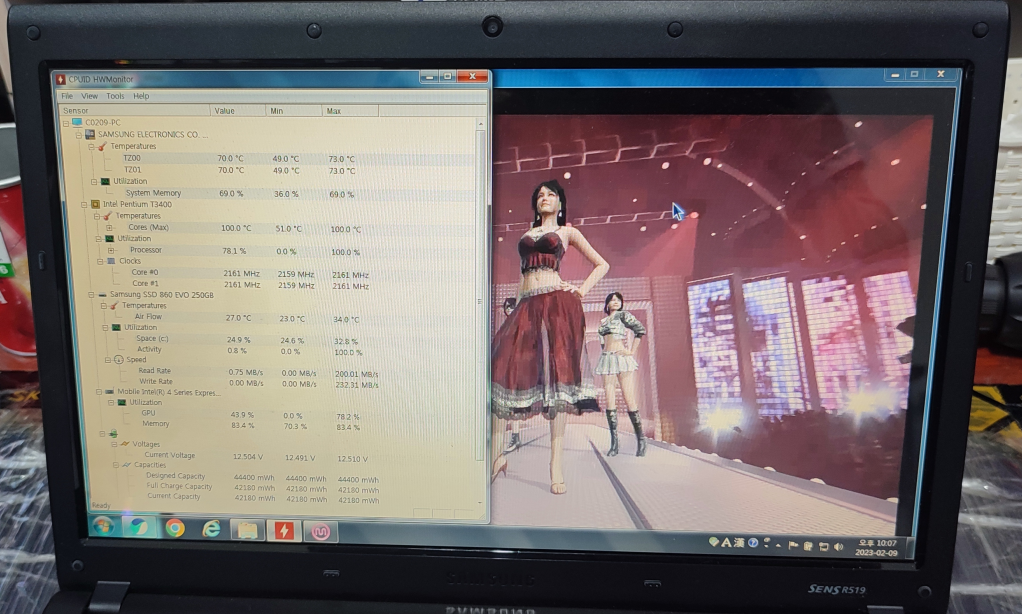

 T3400 CPU인데, CPU 온도가 100도가 찍히네요. 이 CPU가 이렇게 온도가 높은 CPU가 아닐텐데, 의문스럽기는 했지만 청소하면 온도가 조금 내려갈까 싶어서 분해해서 청소했습니다. (아래의 노트북은 2023년 현재 사용하기에는 사양이 낮은 노트북이라서 실사용을 권할 거 같진 않습니다. 아래의 노트북은 게임 실행 후 대기실에 접속만 해놓은 노트북입니다.)

CPU 온도가 100도 찍히네요.

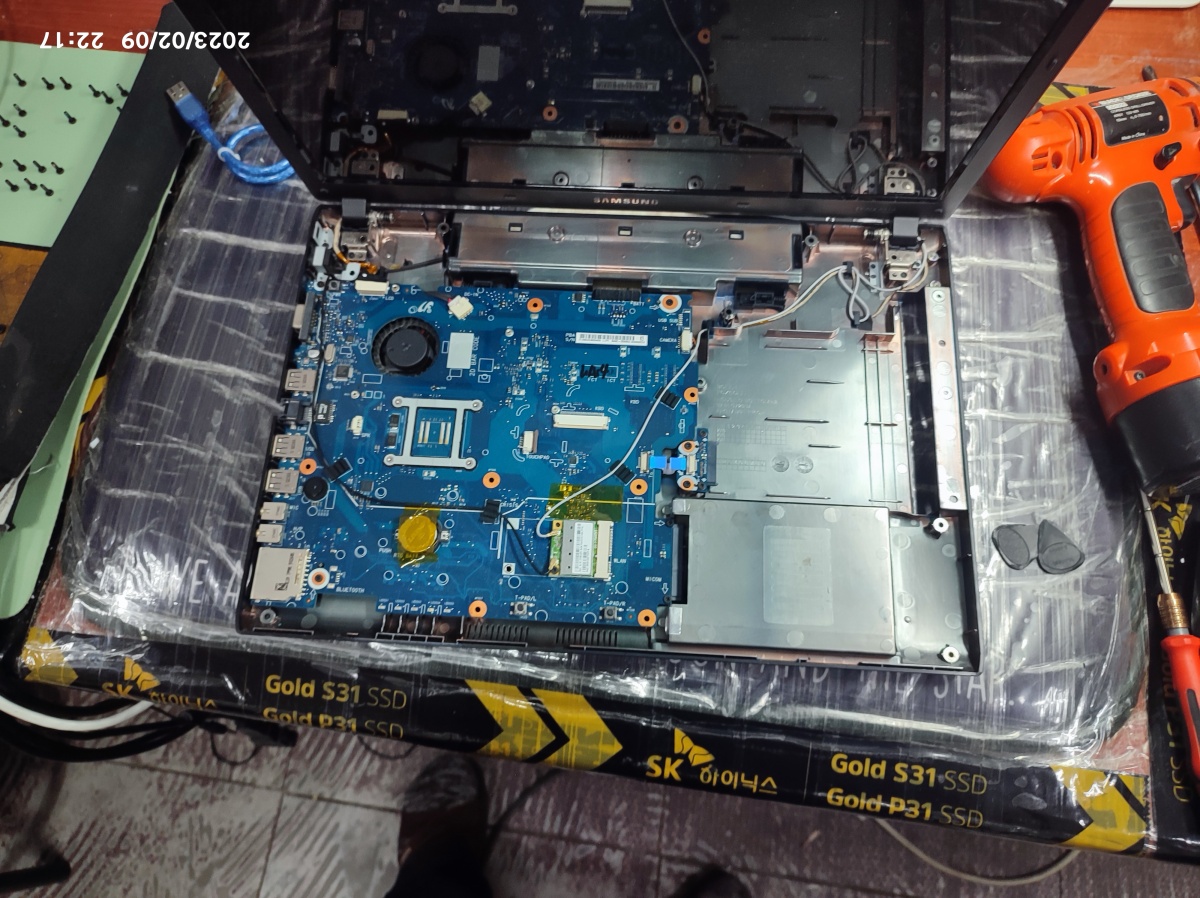

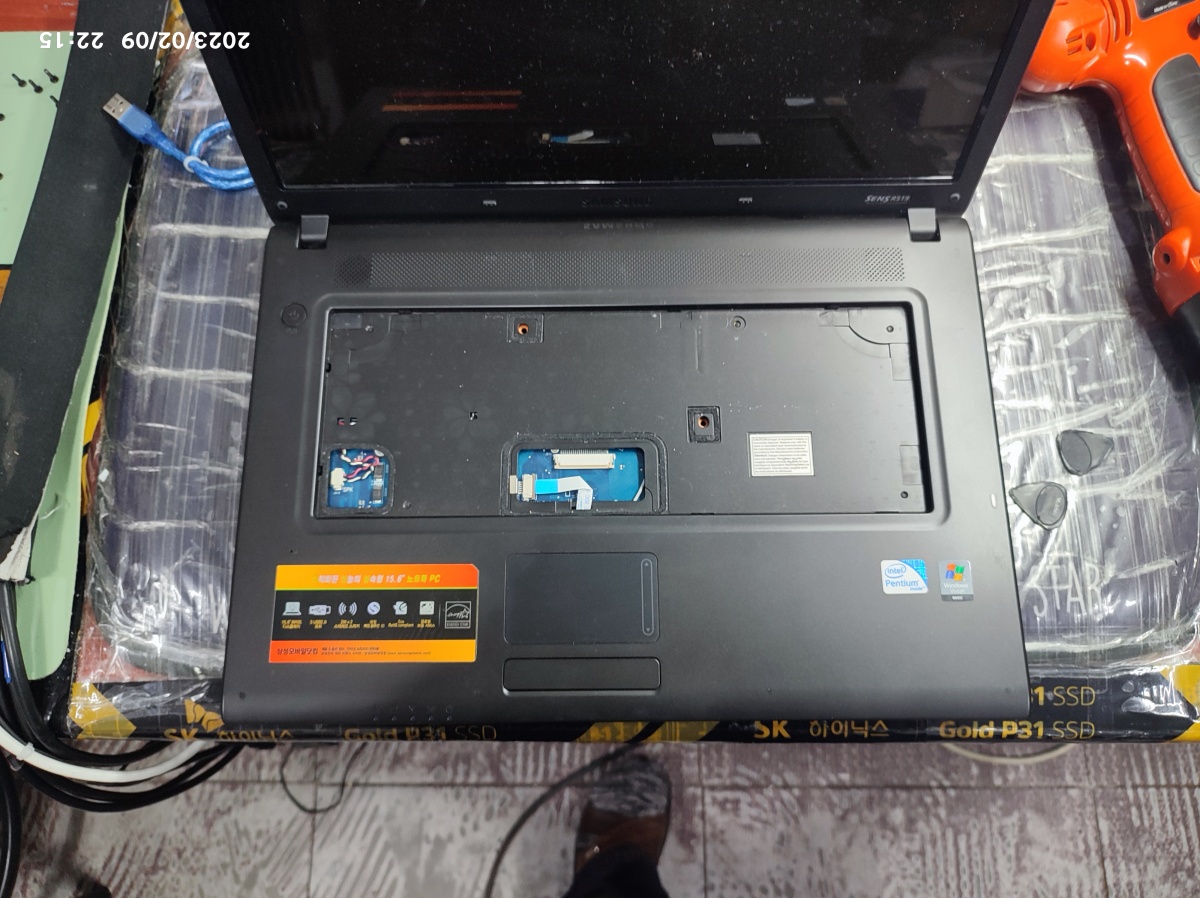

 노트북 분해가 쉽지 않은 모델입니다. R519 키보드 자판을 뜯어냈습니다. 키보드 쪽 상판 플레이트를 뜯어내면 메인보드 기판이 나옵니다. 메인보드를 노트북에서 완전 분리하고 뒤집어야 CPU 청소를 할 수 있는 구형 모델입니다. 오래된 제품이라서 케이블 접점도 많이 삭아있을 수 있어서 분해할 때 조심스럽습니다. 플라스틱 같은 경우 건드리면 바스라지는 경우가 있습니다.

노트북 분해하려면, 키보드 제거하고 키보드 상판을 뜯고 메인보드를 완전 분해해야 청소가 가능합니다.

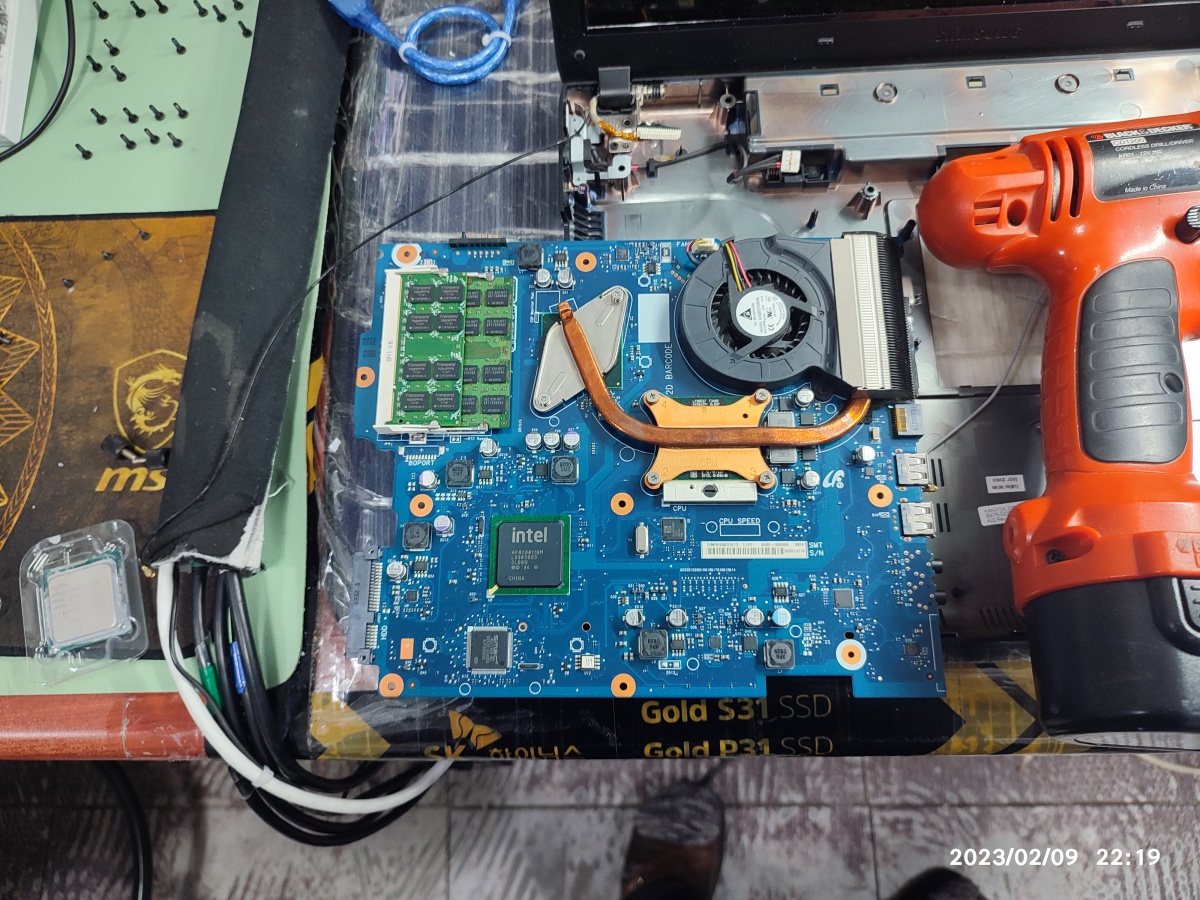

 노트북에서 기판을 분리했습니다. 이렇게 기판 뒤쪽에 방열판이 붙어 있어서 분해하기가 상당히 어렵습니다. 좌측 상단에 분해된 나사의 개수를 보세요.

이렇게 기판을 완전 뜯어서 뒤집어야 CPU 청소가 가능한 모델입니다.

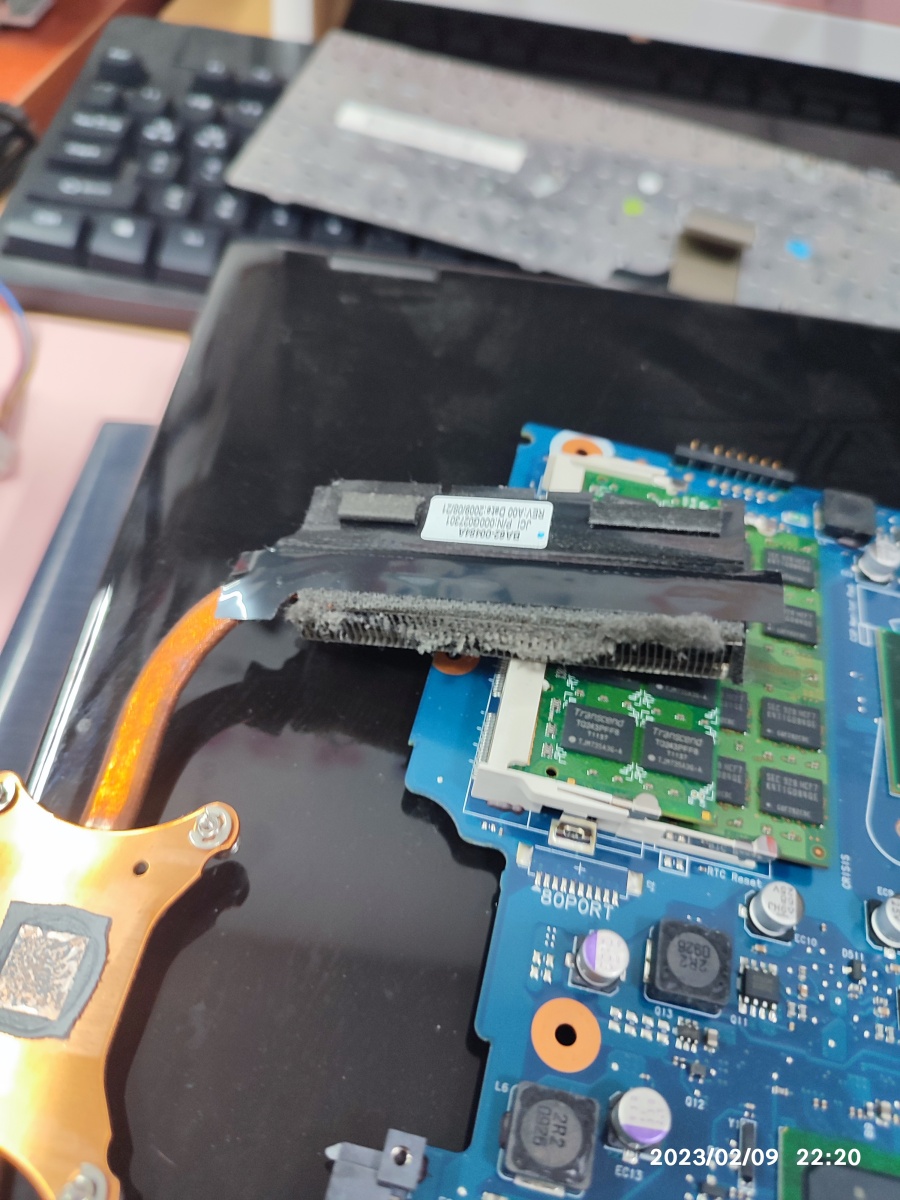

처음 구입하고 한 번도 청소를 안했기 때문에, 방열판에 먼지가 많이 쌓였네요. 통풍이 안 돼서 열이 방출이 안 됩니다.

카페트 모양으로 쌓인 먼지때문에 통풍이 안 됩니다.

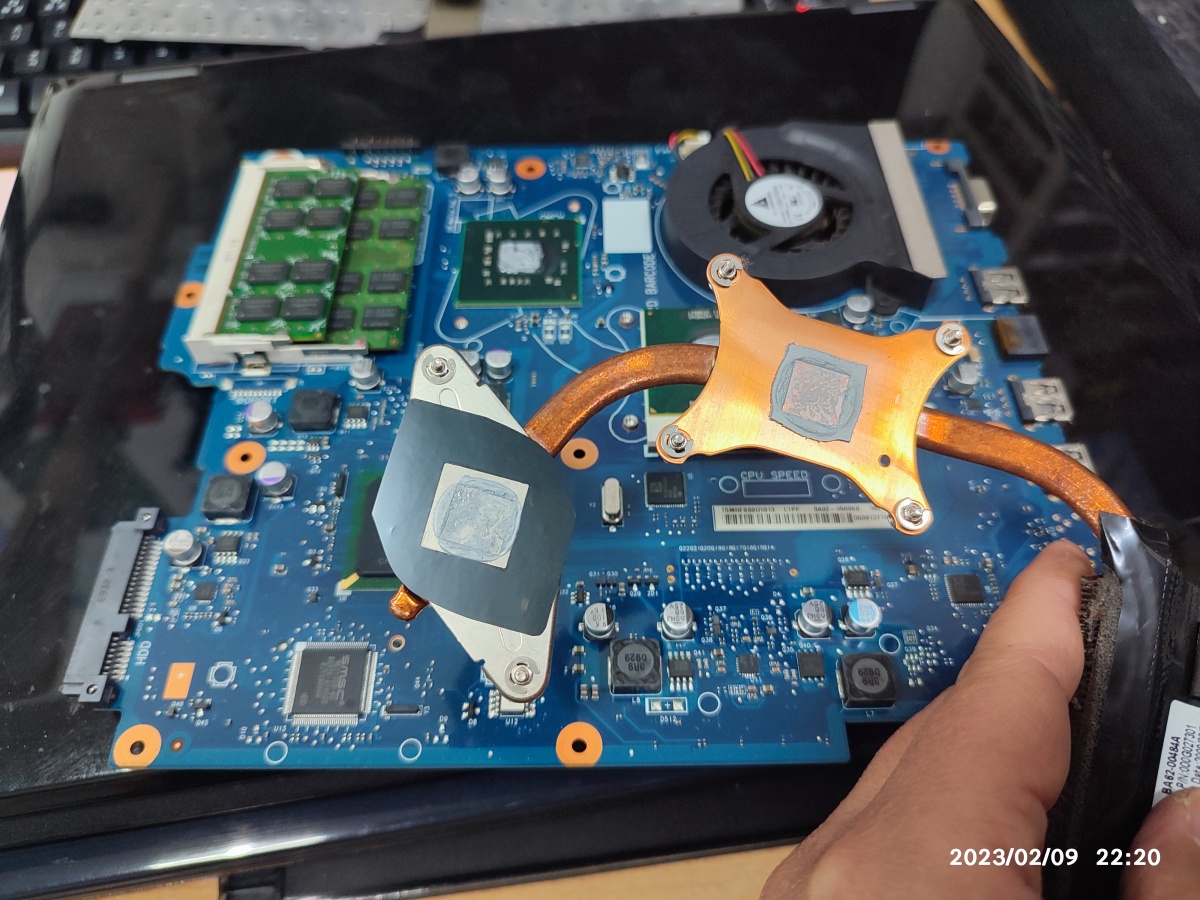

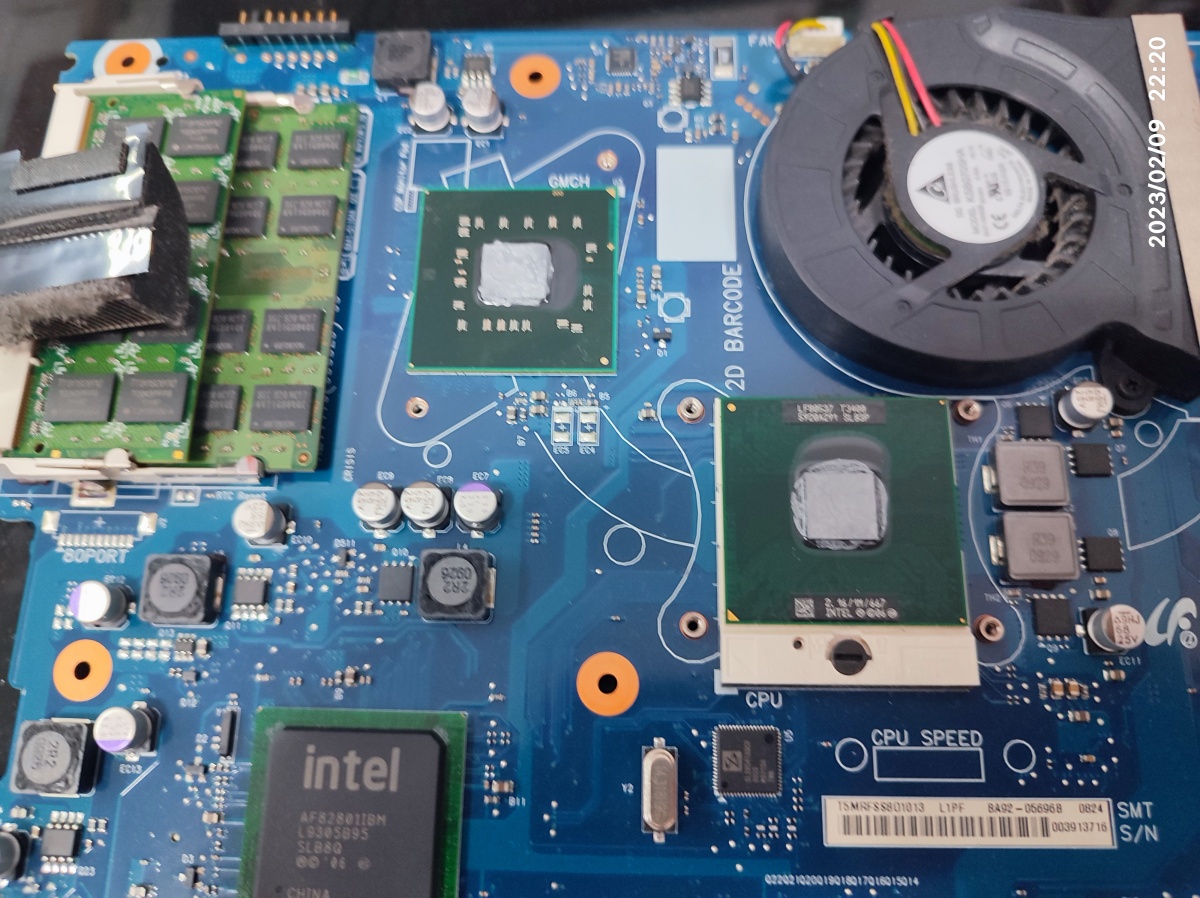

CPU와 그래픽카드 칩셋 위의 굳은 서멀을 닦아내고 새로운 서멀컴파운드로 재도포했습니다.

CPU와 그래픽카드 칩셋의 서멀을 닦아내고 새로 도포했습니다.

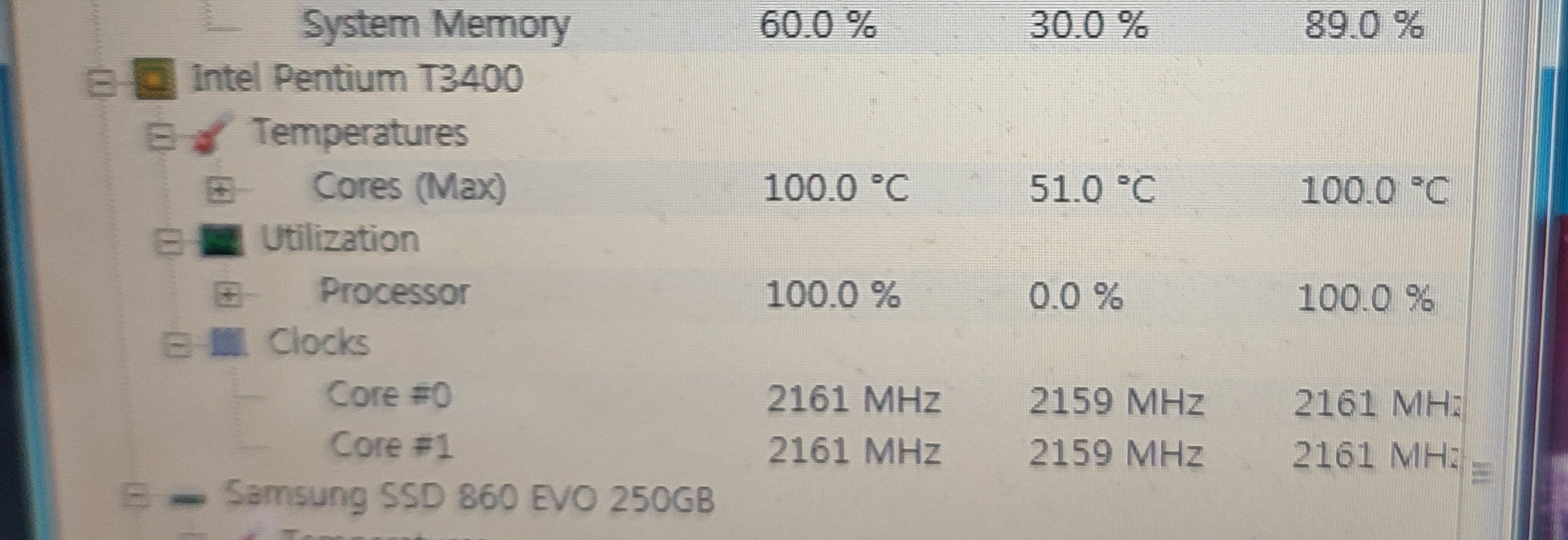

서멀 구리스를 다시 바들고 CPU 온도를 확인해봤는데, CPUID HWMonitor 프로그램에서는 100도가 찍히네요. 다른 온도 보는 프로그램에서는 60~70도 찍히네요. 오래된 CPU와 최신 버전의 CPUID 온도 체크프로그램 호환의 문제가 있었지 않을까 싶습니다. CPU가 100도까지 올라가면, CPU의 동작 속도(클럭)를 낮춰서, 온도를 조절하려는 기능이 동작되는데, 이 제품은 그냥 최대 속도로 동작되더라고요. 과열로 전원 차단도 안 되고요. (과열 후 갑자기 꺼지는 증상 없음.)

청소 후에도 특정 온도 체크 프로그램은 100도를 찍고요. 다른 프로그램에서는 60~70도 가량 나온다고 측정됩니다.

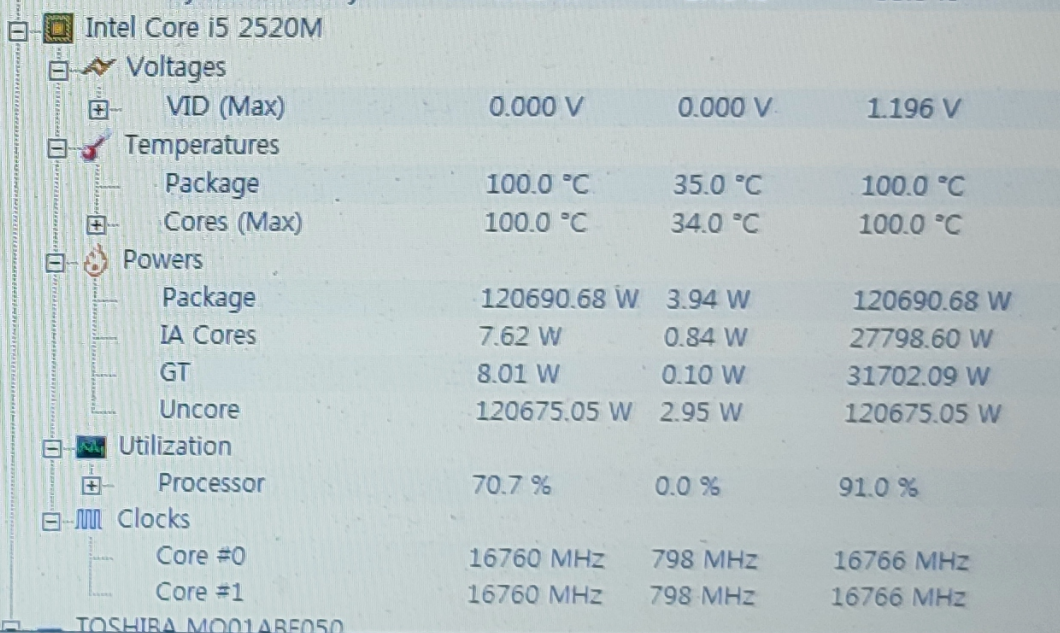

아래의 CPU도 오래된 제품인데요. i5-2520M CPUID 프로그램에서 CPU 온도가 100도가 찍히며, 사용 전력이 터무니 없는 값이 찍히고 있습니다. 120690.68W 노트북 어댑터가 보통 60~90W제품이 사용되는데, 노트북 CPU가 저렇게 전력을 사용할 수가 없습니다. 구형 노트북이랑 최신 소프트웨어랑 호환성의 문제(버그)가 있었던 거같습니다.

CPUID 온도 체크 프로그램은 100도

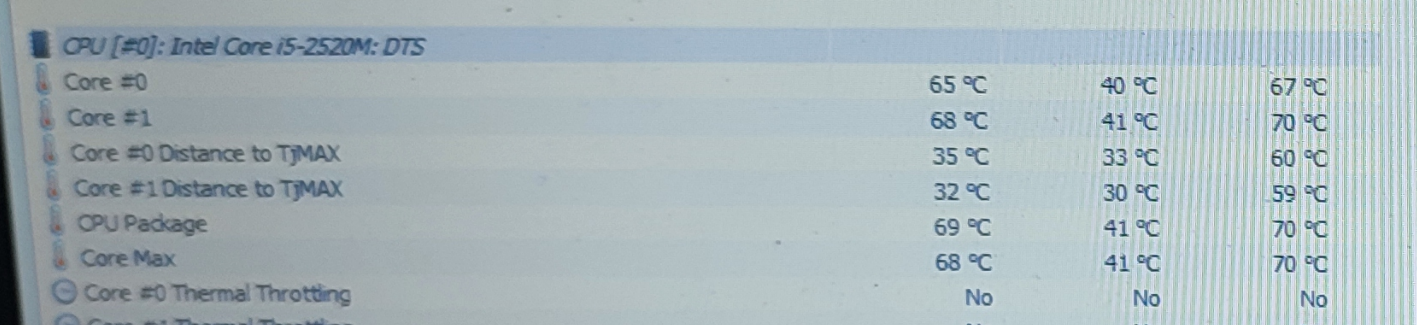

HWiNFO64 V5.87-3495 버전에서는 i5-2520M CPU 온도가 67~70도 정도 찍힙니다.

HWiNFO64 V5.87-3495

모든 프로그램이 모든 시스템에 최적화된 건 아니기 때문에, 여러개의 온도 체크 프로그램으로 체크를 해볼 거 같습니다.
