기가바이트 H510M-H 메인보드 M.2 슬롯에 NVMe SSD와 SATA SSD 호환

M.2 SSD는 사타 인터페이스를 사용하는 제품(500MB/s, 좌측 6핀, B키, B&M키)과 NVMe(PCIe, 우측 5핀, M Key) 제품이 있는데요. H510M-H 메인보드에 M.2 슬롯은 어떤 M.2 SSD와 호환될지 확인해 봤습니다.

기가바이트 홈페이지의 제원상에는 아래와 같이 영문으로 표기되어 있는데요. M key type의 SATA와 PCIe 3.0x4/3.0x2 SSD가 지원된다고 나와있습니다. 그리고 4개의 사타3 포트 커넥터가 있다고 하네요. 설치 주의 사항(매뉴얼) 참고하라네요.

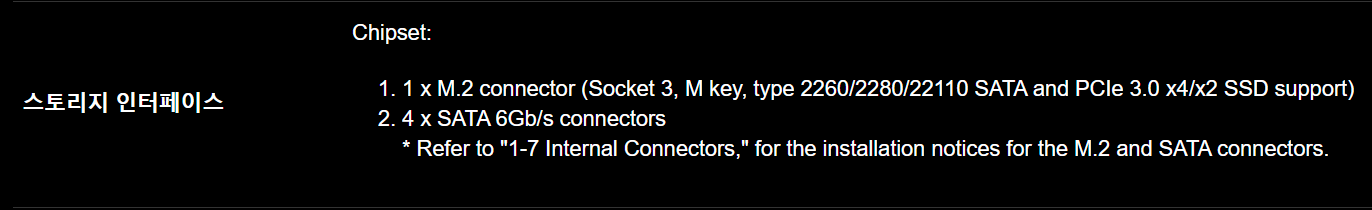

H510M M.2 SSD 슬롯 설명

1. 1 x M.2 connector (Socket 3, M key, type 2260/2280/22110 SATA and PCIe 3.0 x4/x2 SSD support)
2. 4 x SATA 6Gb/s connectors
   * Refer to "1-7 Internal Connectors," for the installation notices for the M.2 and SATA connectors.



구형 M.2 SSD 2260 제품이 있어서 M.2 슬롯에 장착했습니다. 메인보드에 고정되는 부분이 2280 제품용이라서 고정핀을 옮겨서 고정하기보다는 M.2 SSD보다 무거운 물체를 올려서 임의 고정시켰습니다. (장시간 사용할 건 아니고 테스트만 해볼 거니깐)

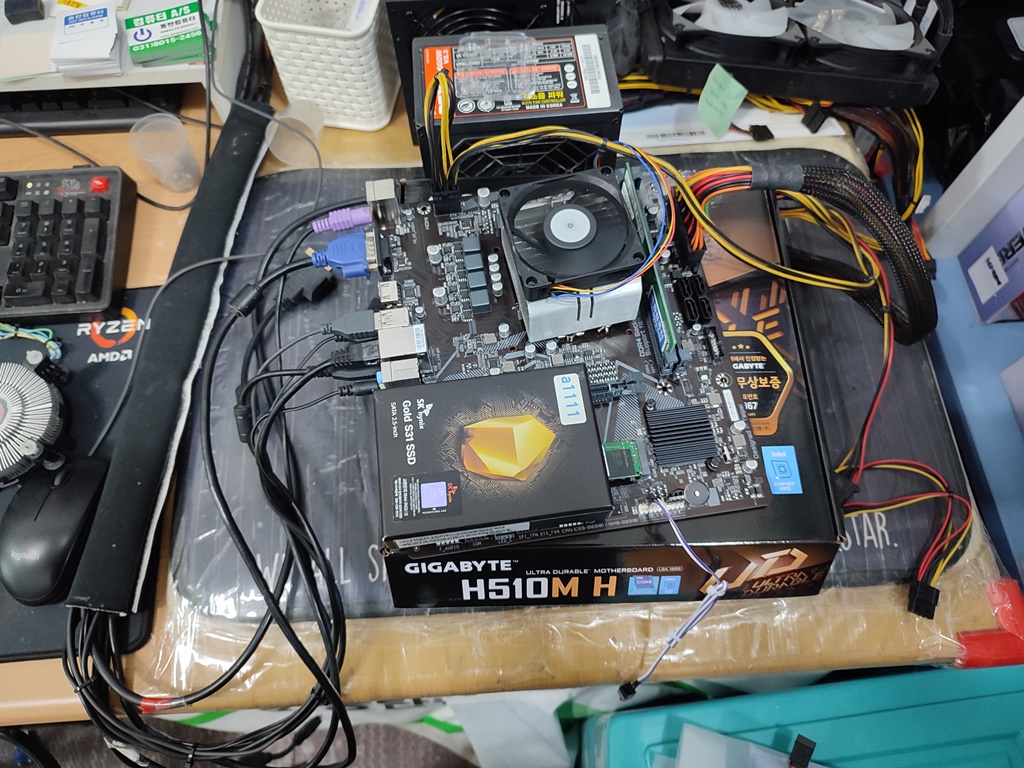

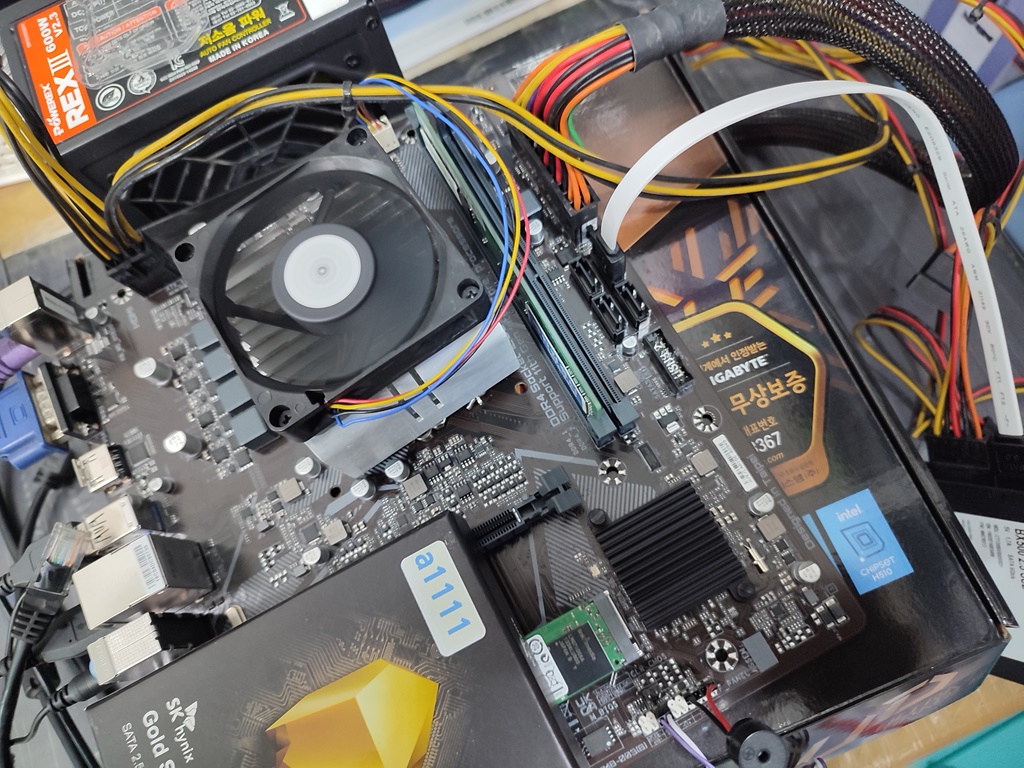

H510M M.2 SSD 슬롯에 2260 M.2 SSD 장착

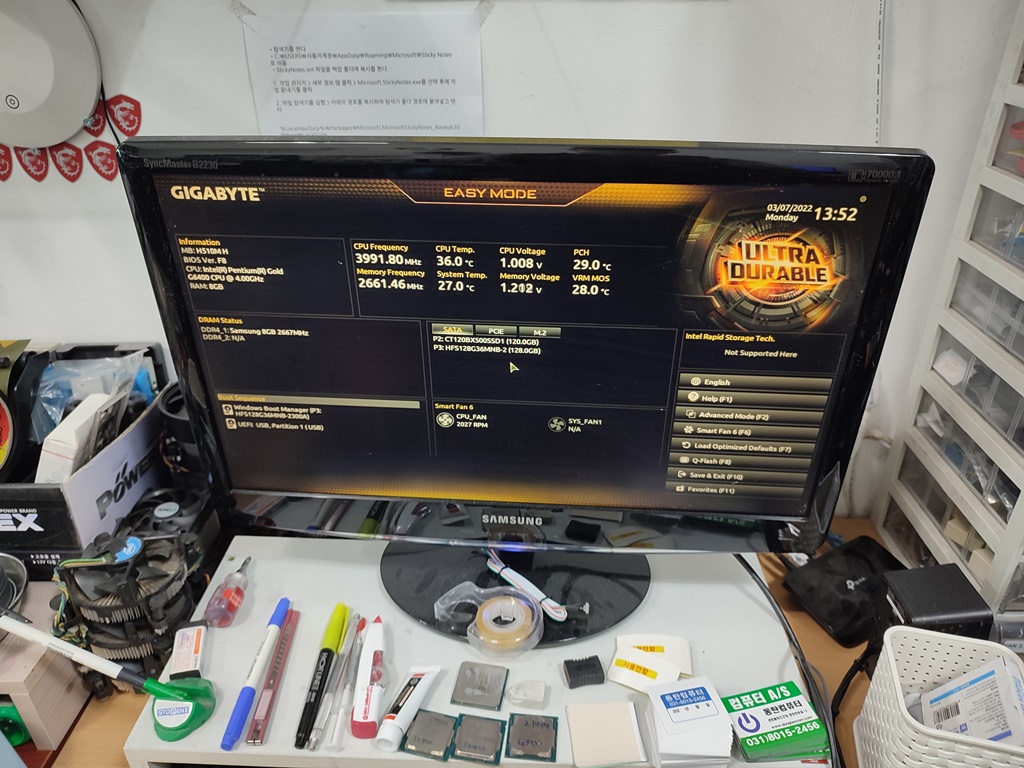

아래와 같이 메인보드에서 SATA 장치 목록에 M.2 SSD가 뜨고 있는 걸 확인할 수 있습니다. SATA P3 포트를 차지하고 있네요.

H510M M.2 SSD 슬롯에 2260 M.2 SSD 장착 사타포트 P3에 장치목록이 뜹니다.

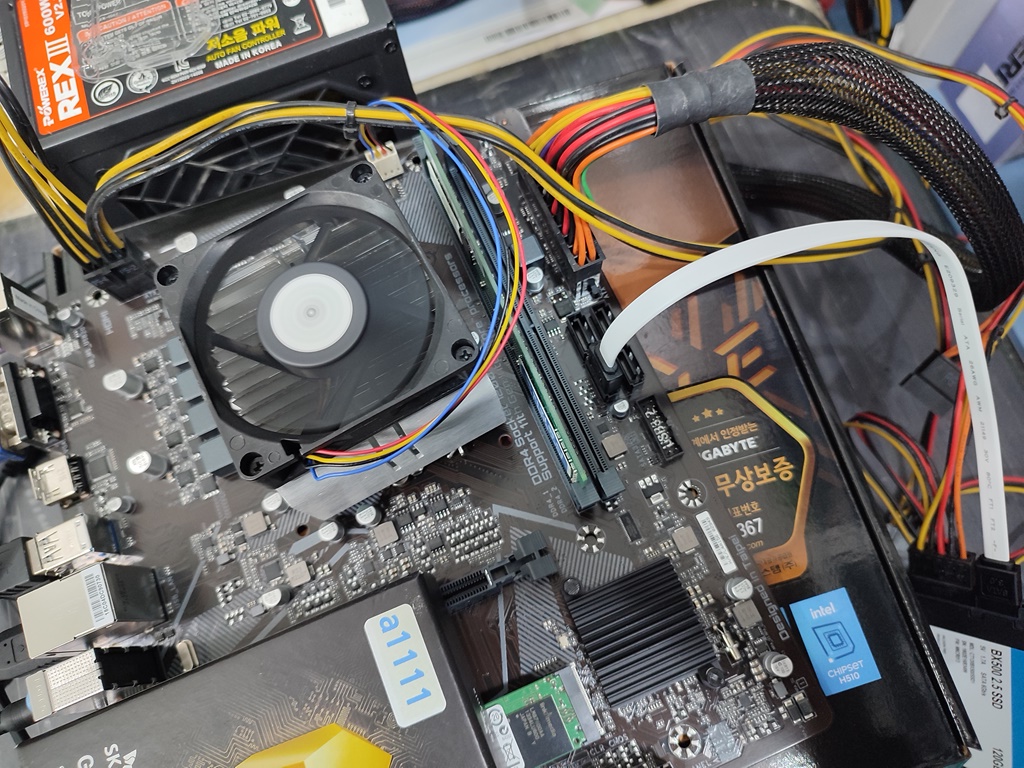

그래서 궁금해서 SATA 케이블로 SSD를 꽂아봤습니다. 아래와 같이 3번 포트에 SATA 케이블을 이용해서 SSD를 꽂으니깐 사타케이블로 연결한 SSD는 인식이 안되네요. M.2 SSD(사타인터페이스)가 우선적으로 인식됩니다. 테스트를 해보진 않았지만, 사타 케이블 SSD를 먼저 꽂아놓고 M.2 SSD를 나중에 연결했을 때는 어떨지 궁금하기는 하네요. (먼저 꽂은 제품이 우선 인식될지? 한 번 테스트를 해봐야겠지만) 개인적인 생각으로는 M.2 SSD가 우선권이 있지 않을까 싶기도 합니다.

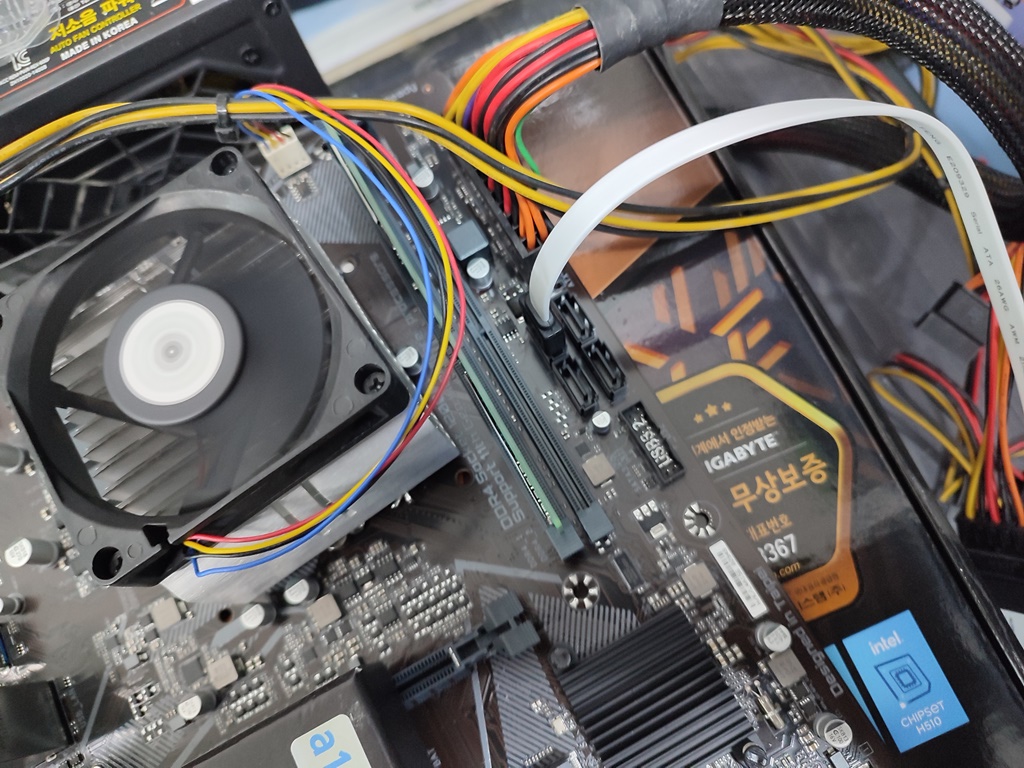

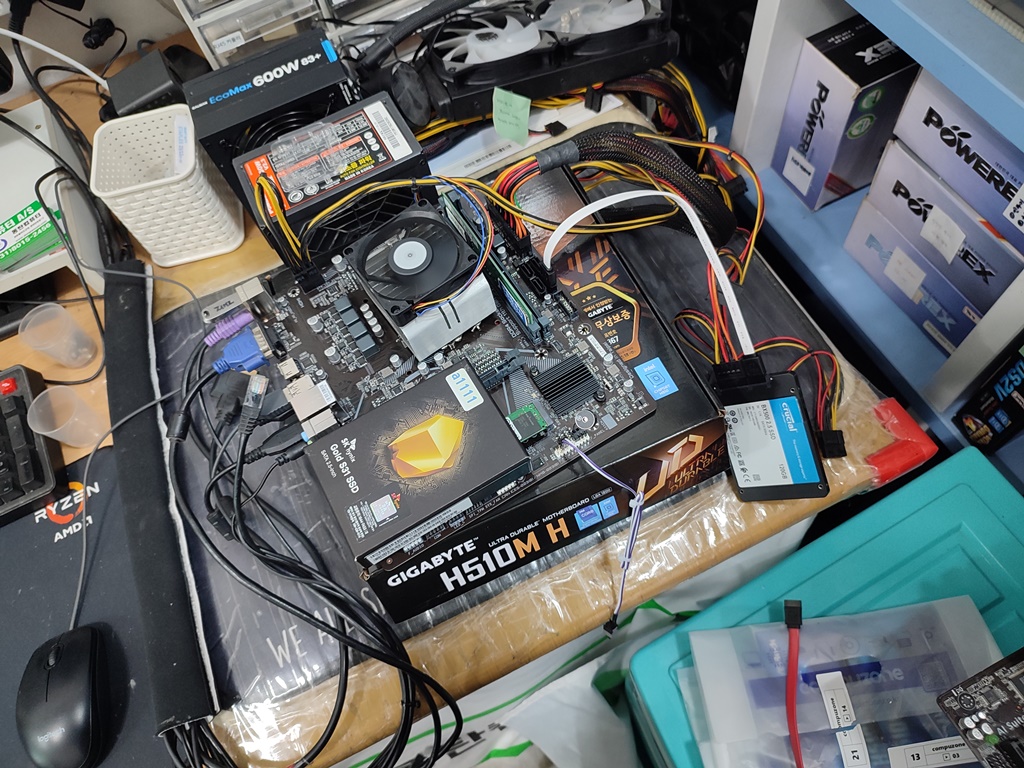

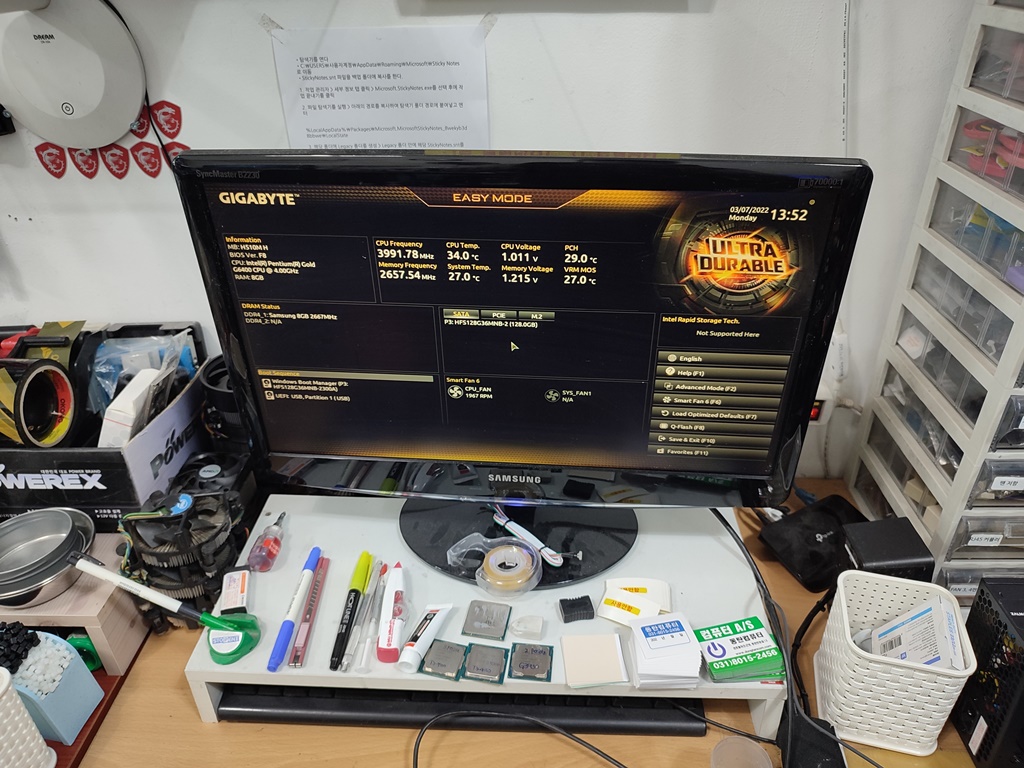

물리적 사타포트3번에 SSD를 연결해서 인식되는지 확인해보고 있습니다.

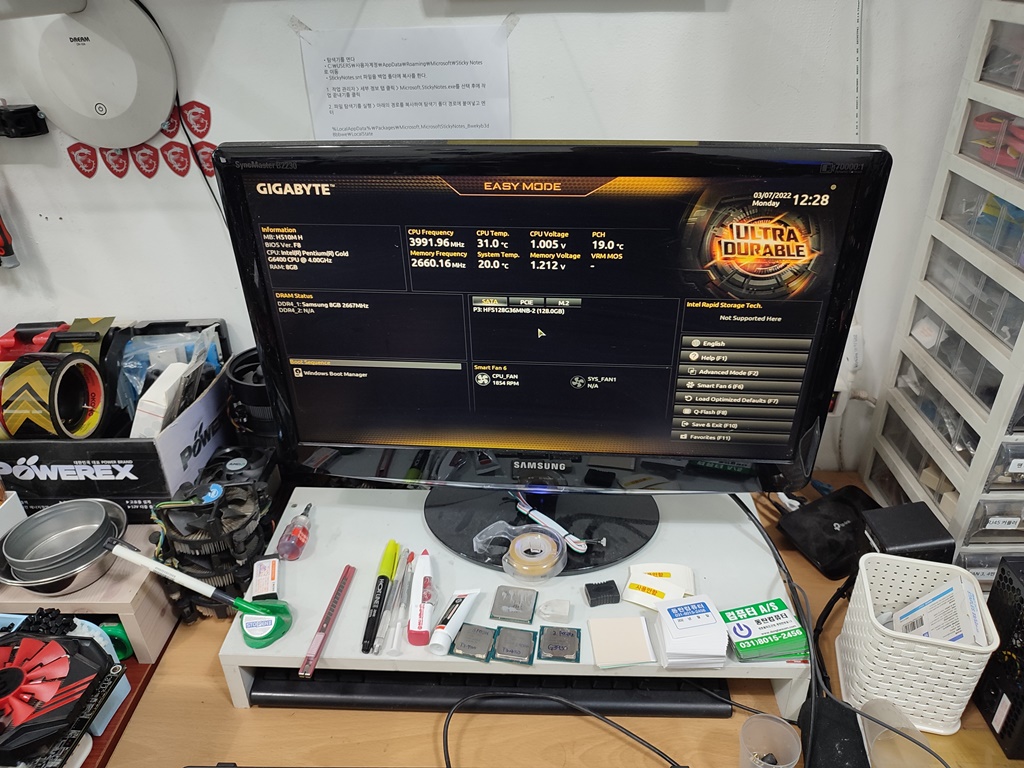

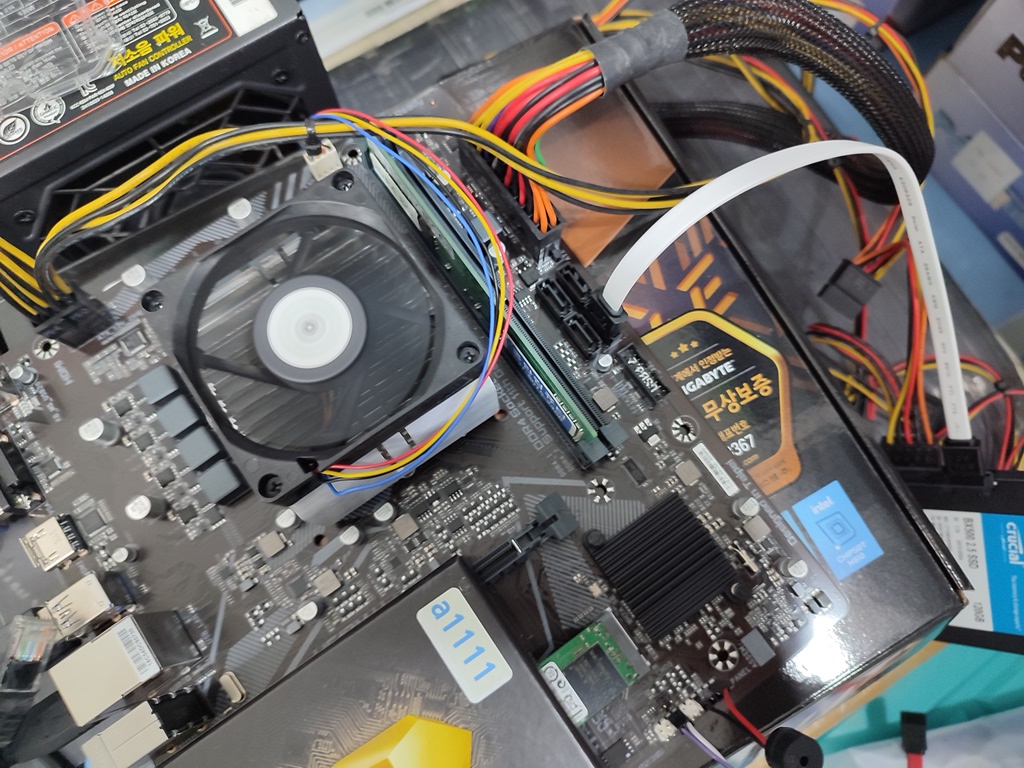

다른 사타 포트에도 SATA 장치를 연결해서 SSD가 정상적으로 인식되는 걸 확인해보고 있습니다.

다른 포트에서는 정상적으로 연결되는 걸 확인할 수 있습니다.

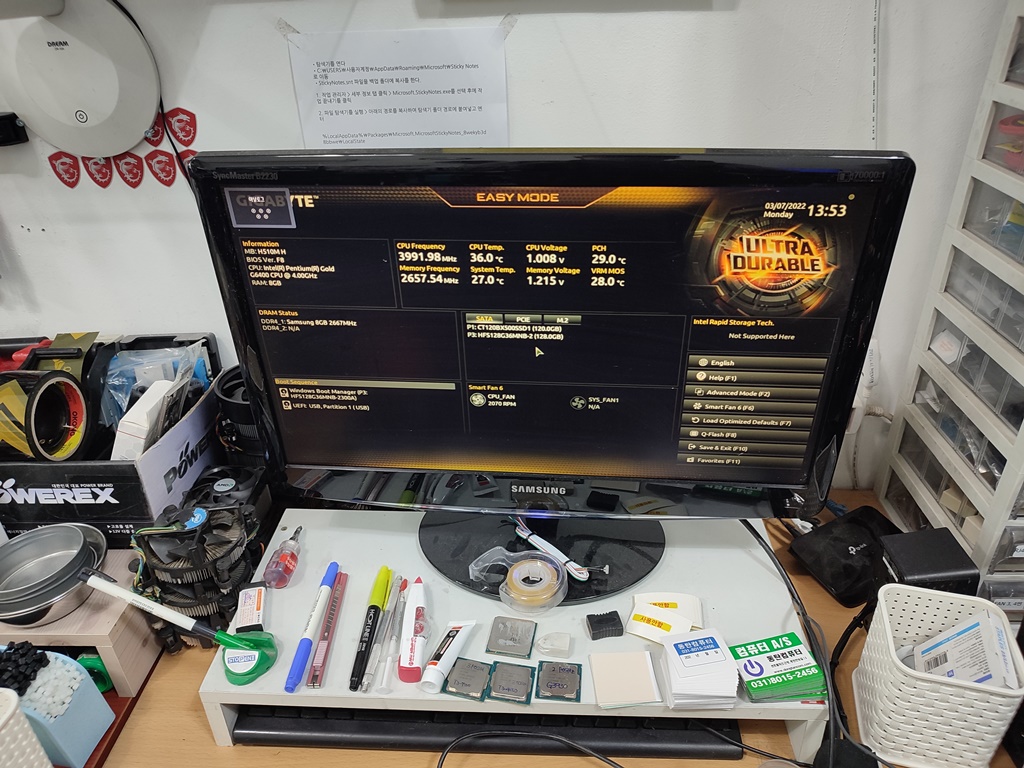

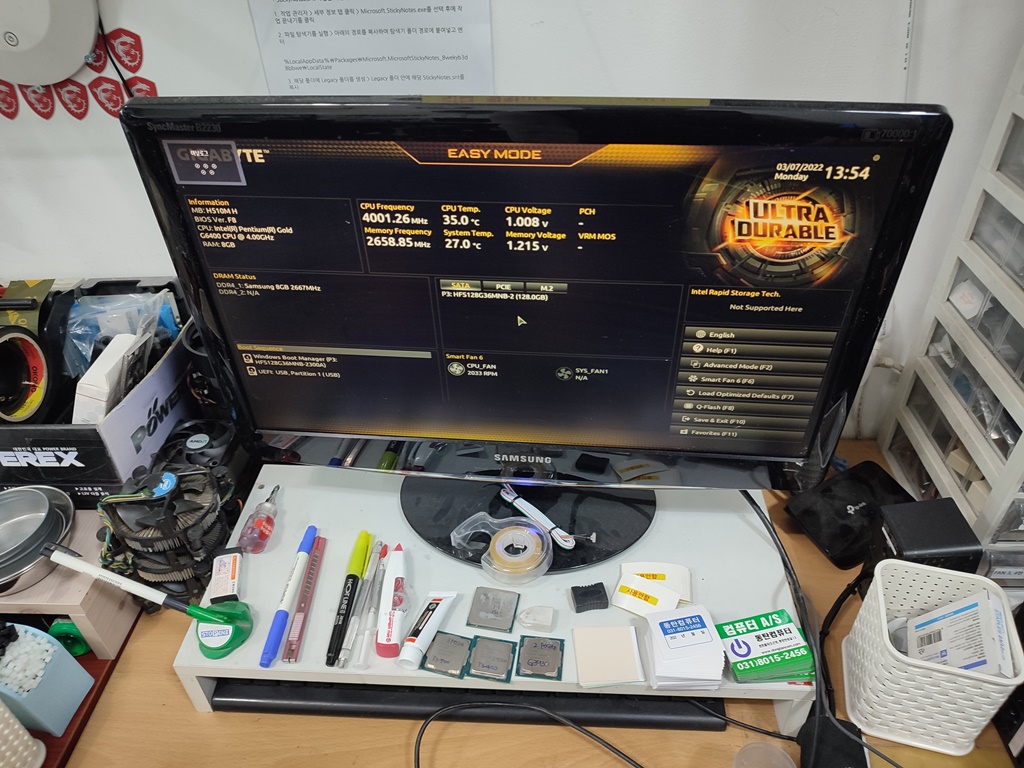

3번 사타포트를 제외한 0,1,2 사타 포트에서는 SSD의 모델명이 정상적으로 뜨는 걸 확인할 수 있었습니다.

다른 사타 포트에서 SSD가 정상적으로 인식되는 걸 확인할 수 있습니다.

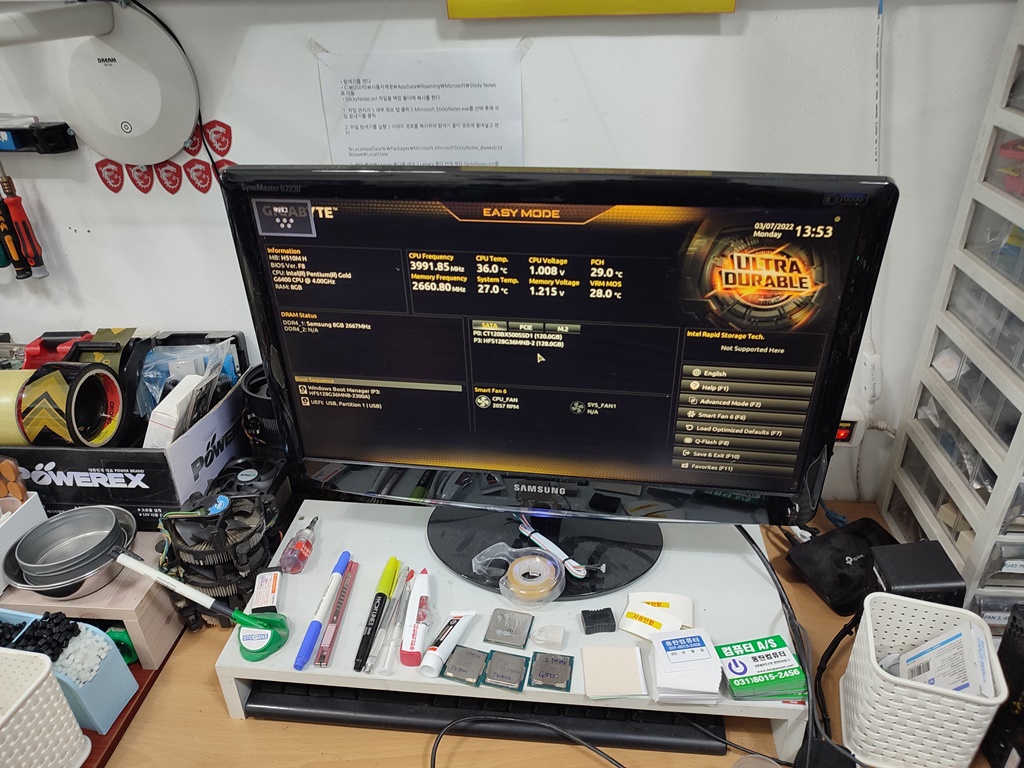

다른 사타 포트에서 SSD가 정상적으로 인식되는 걸 확인할 수 있습니다.

0,1,2 사타 포트에서 인식되는 걸 확인하고 마지막으로 P3 SATA 포트에 SSD를 연결해서 재확인해보고 있습니다.

P3만 SATA 케이블로 연결한 SSD가 정상적으로 인식되고 있지 않습니다.
