ASUS 노트북 메모리 업그레이드 (G512)

노트북 메모리 업그레이드를 위해서 방문해 주셨습니다. ASUS G512 노트북입니다. 기존에 장착된 메모리는 8기가 1개가 장착된 상태입니다. 작업관리자에서 메모리 속도는 2933MHz로 표기되어 있는데요. 노트북을 뜯어보니깐, 3200짜리 Micron 메모리 1개가 들어있네요.

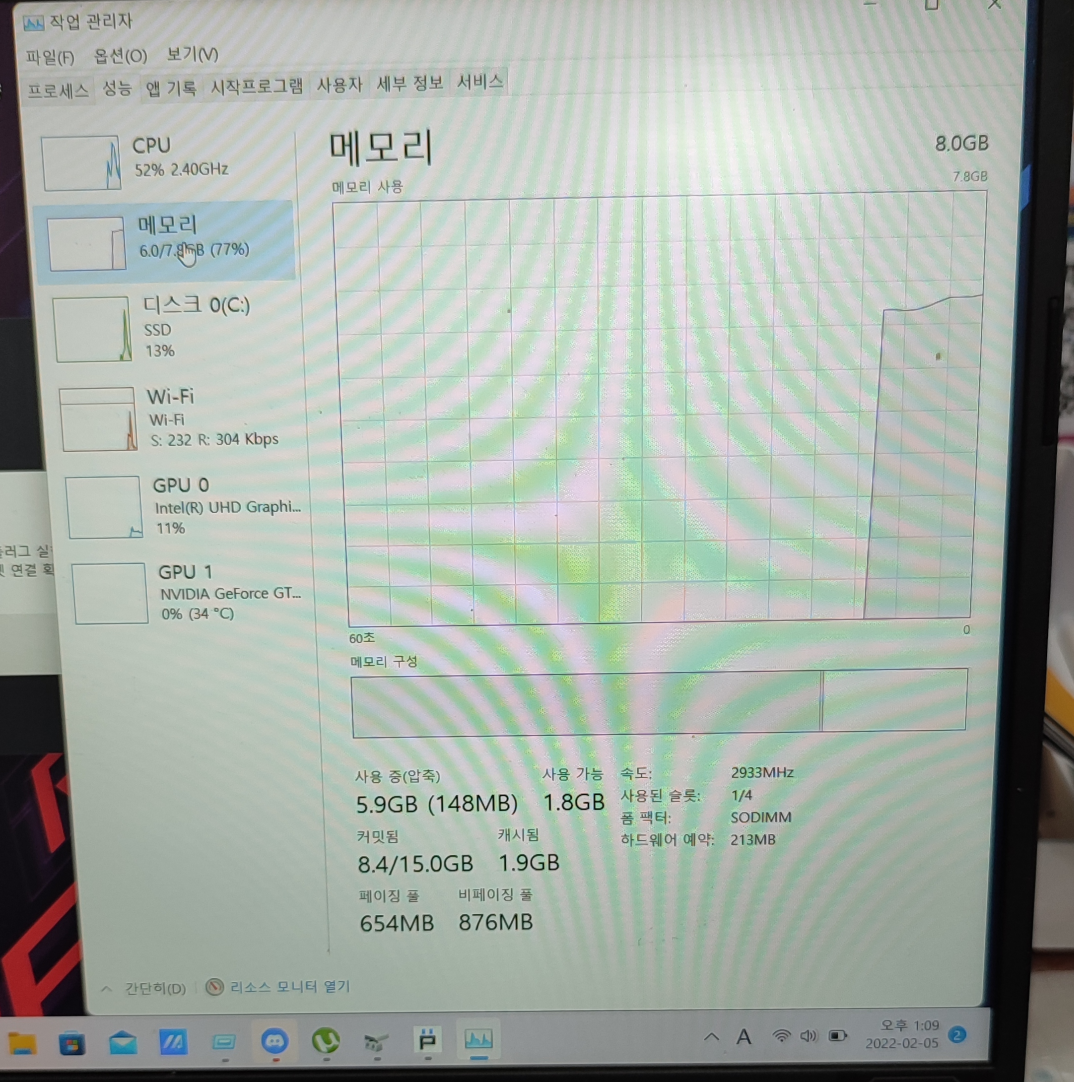

작업관리자로 메모리 용량 확인하고 있습니다.









간단하게 메모리 슬롯만 분해할 수 있는 모델은 아닙니다. 노트북의 뒤판을 오픈해야 메모리를 업그레이드할 수 있는 노트북입니다. 그렇게까지 어렵진 않지만, 뒤판 플레이트와 메인보드와 연결된 케이블이 있어서 조심해서 분해해야 합니다.

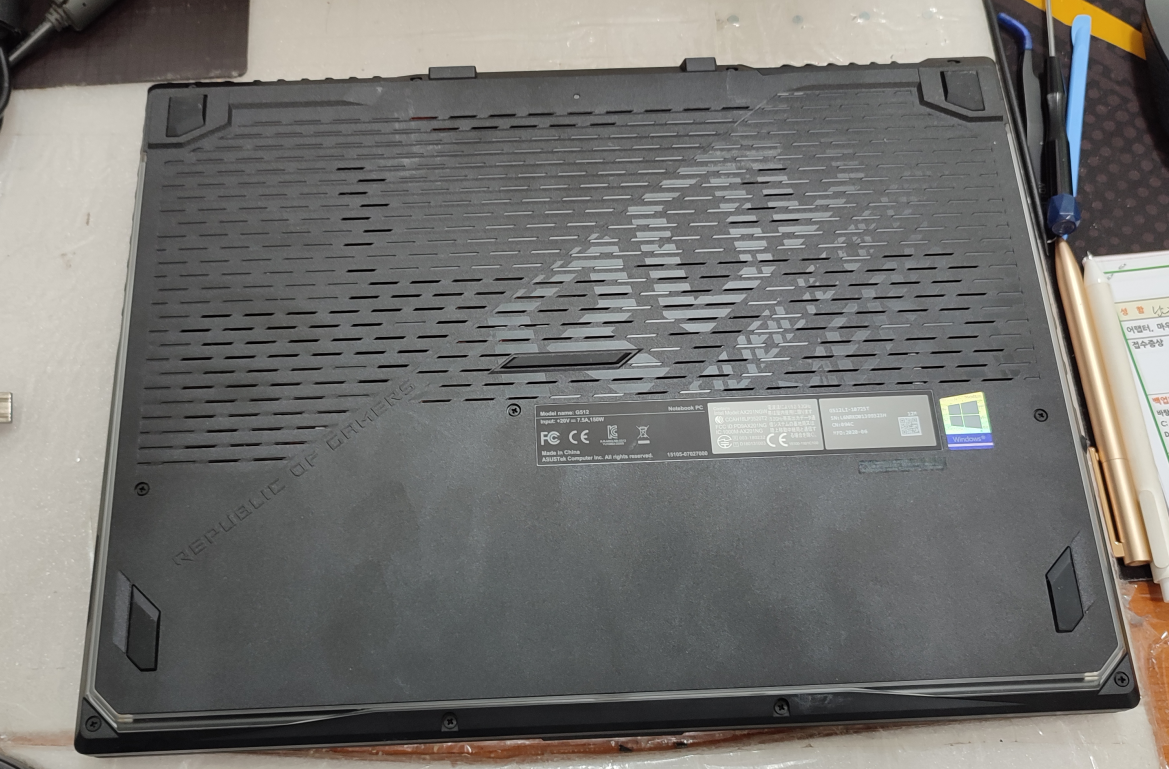

뒤판 분해 준비 중

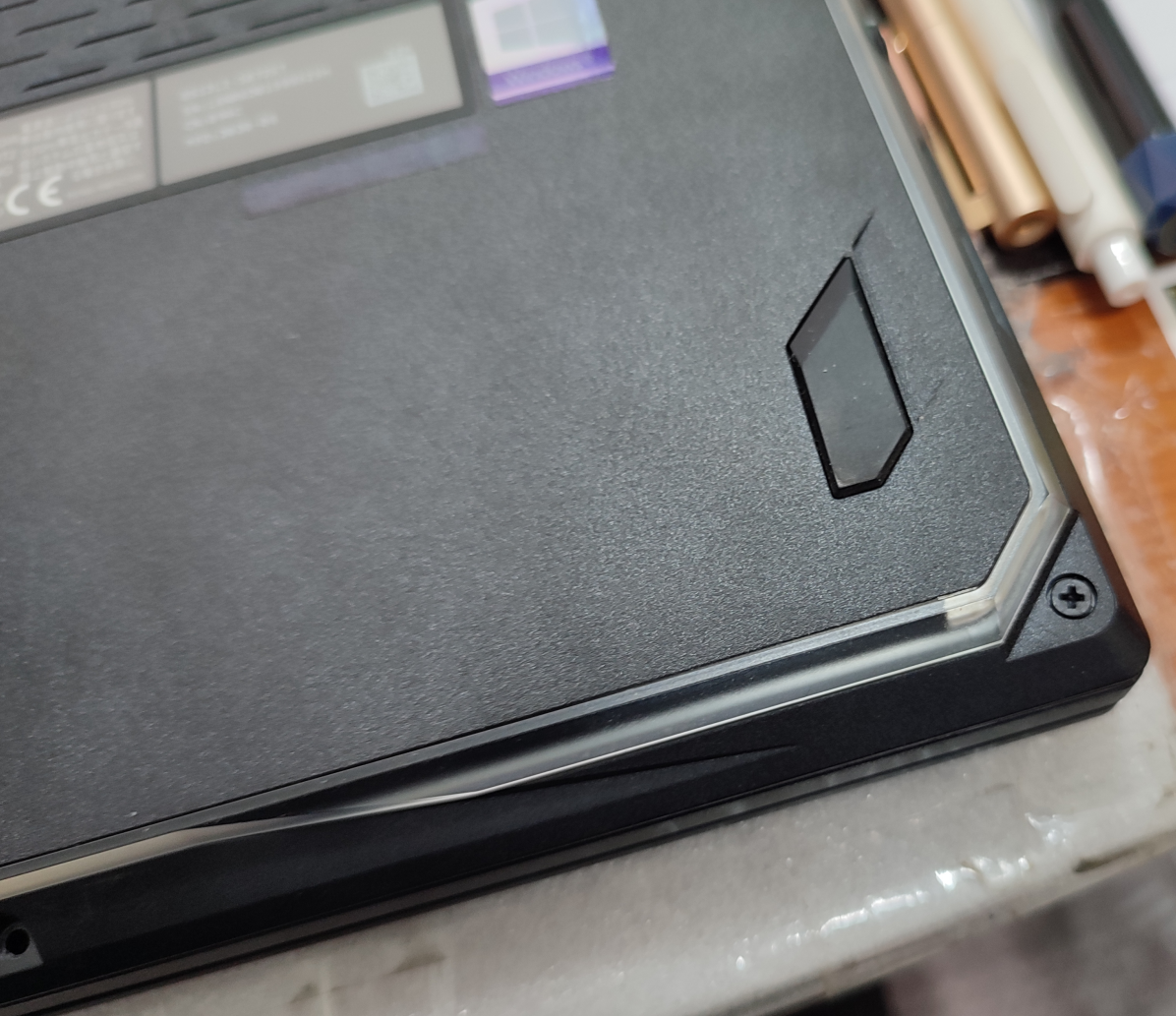

뒤판 플레이트 우측 하단의 나사 하나는 하판 케이스와 와셔로 고정된 상태라서 분해가 안됩니다. (강제로 나사를 분리하면 뜯어낼 수 있지만 와셔가 노트북 안으로 들어갈 수 있으니, 굳이 뜯을 필요는 없습니다. 와셔가 쇠는 아니고 플라스틱이라서 다행)

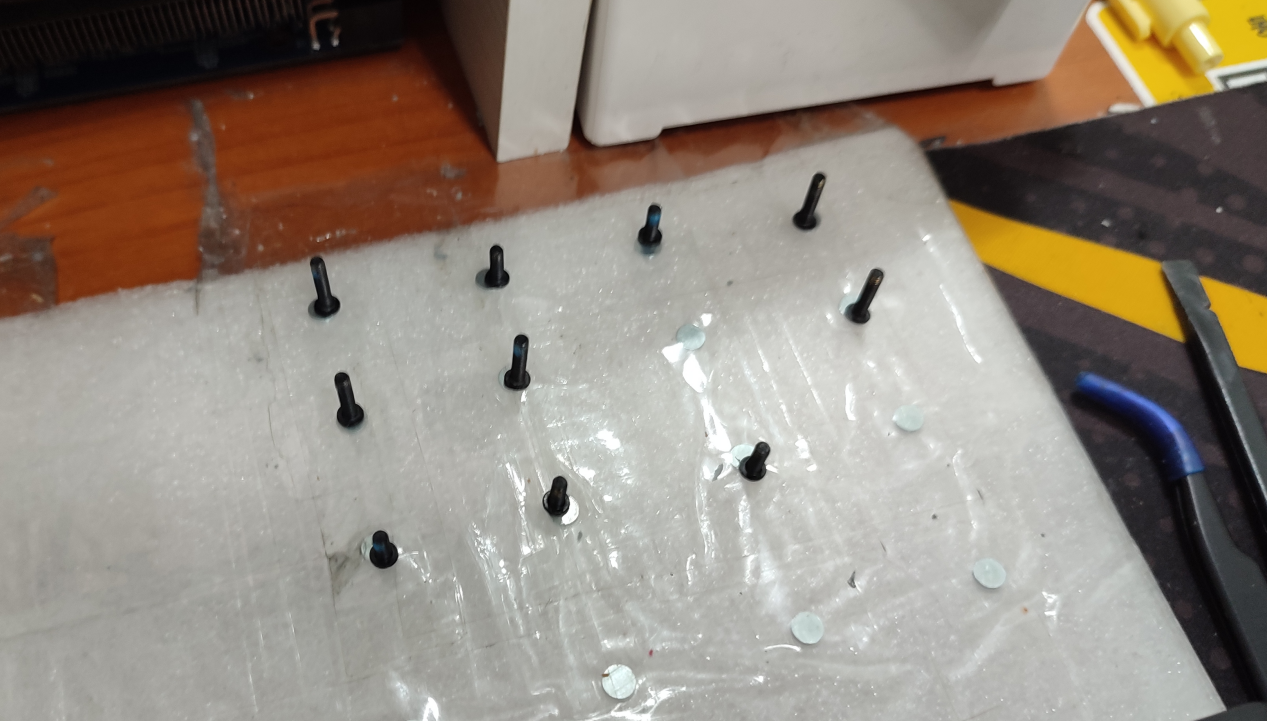

노트북 고정된 나사 풀기

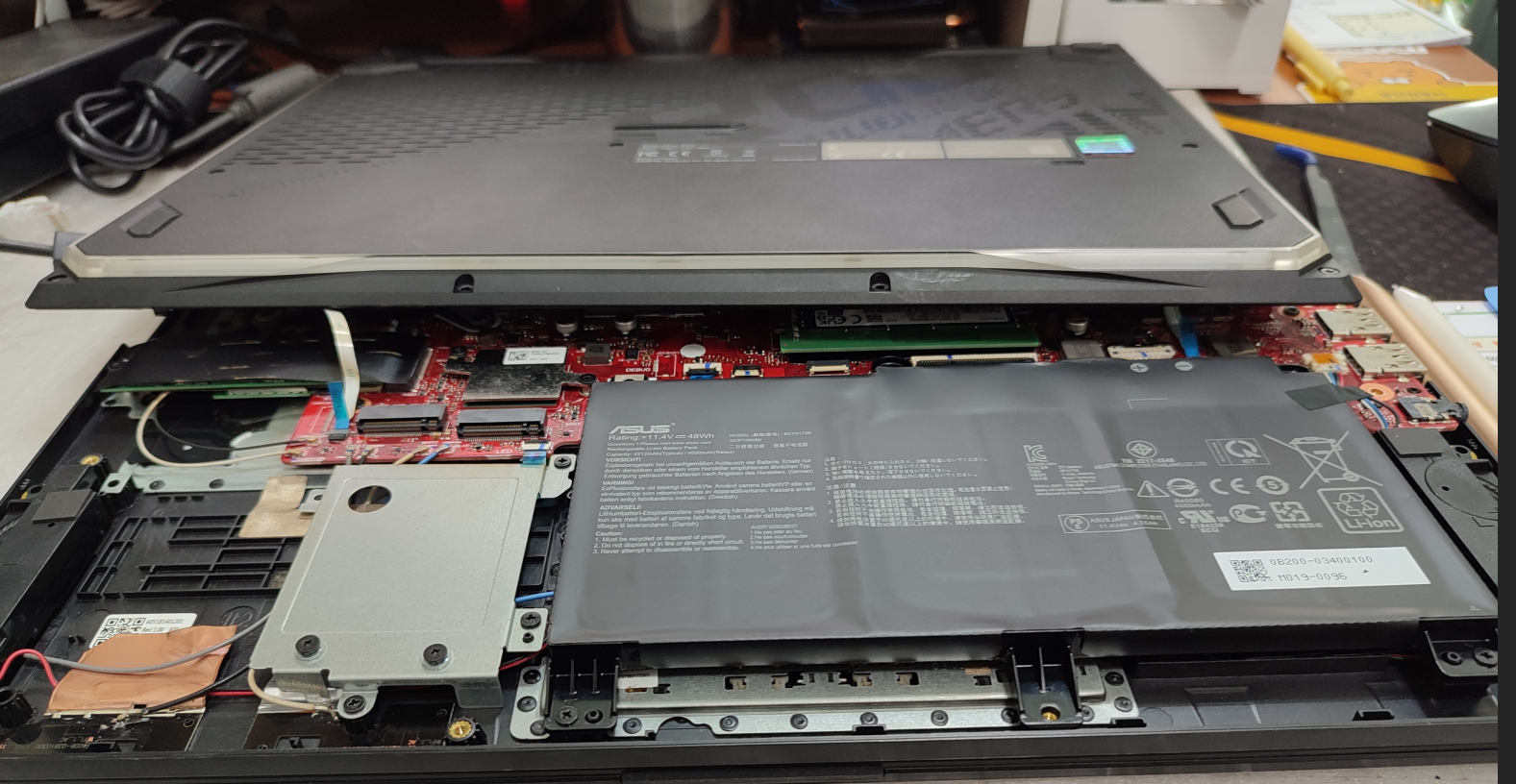

위와 같이 케이블이 메인보드와 연결된 상태라서 뚜껑을 위로 들어올려서 케이블을 제거하고 작업해야 합니다.

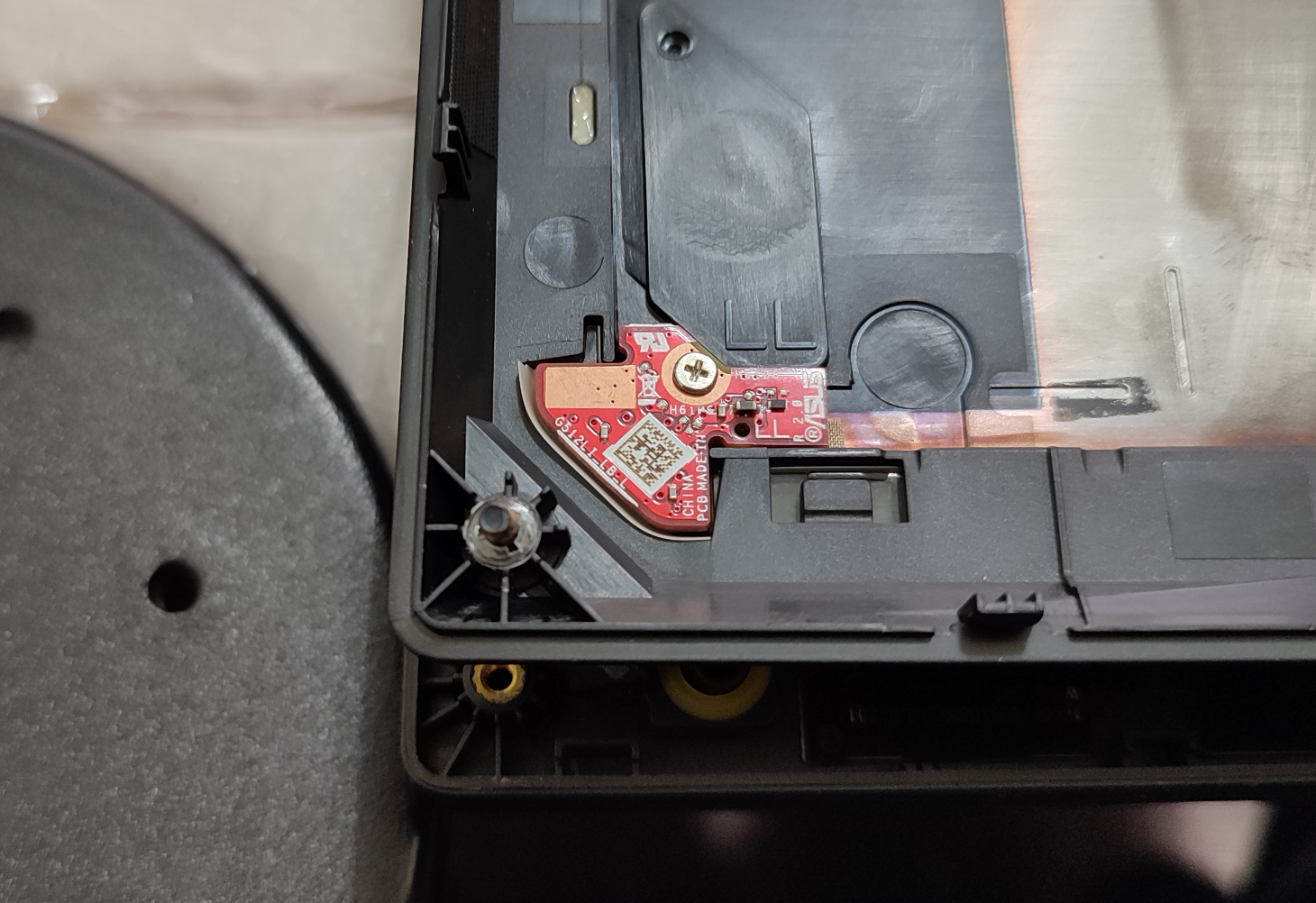

노트북의 분해된 내부 모습입니다. 좌우측의 LED 컨트롤러 같은 기판과 연결된 케이블이 있는데요. 뚜껑을 열어 제치지말고 위로 올려서 케이블을 먼저 제거하고 분해하는 게 좋겠습니다. (왜 이렇게 만들어놨는지 의문이기는 하네요. 노트북 LED 때문인 듯)

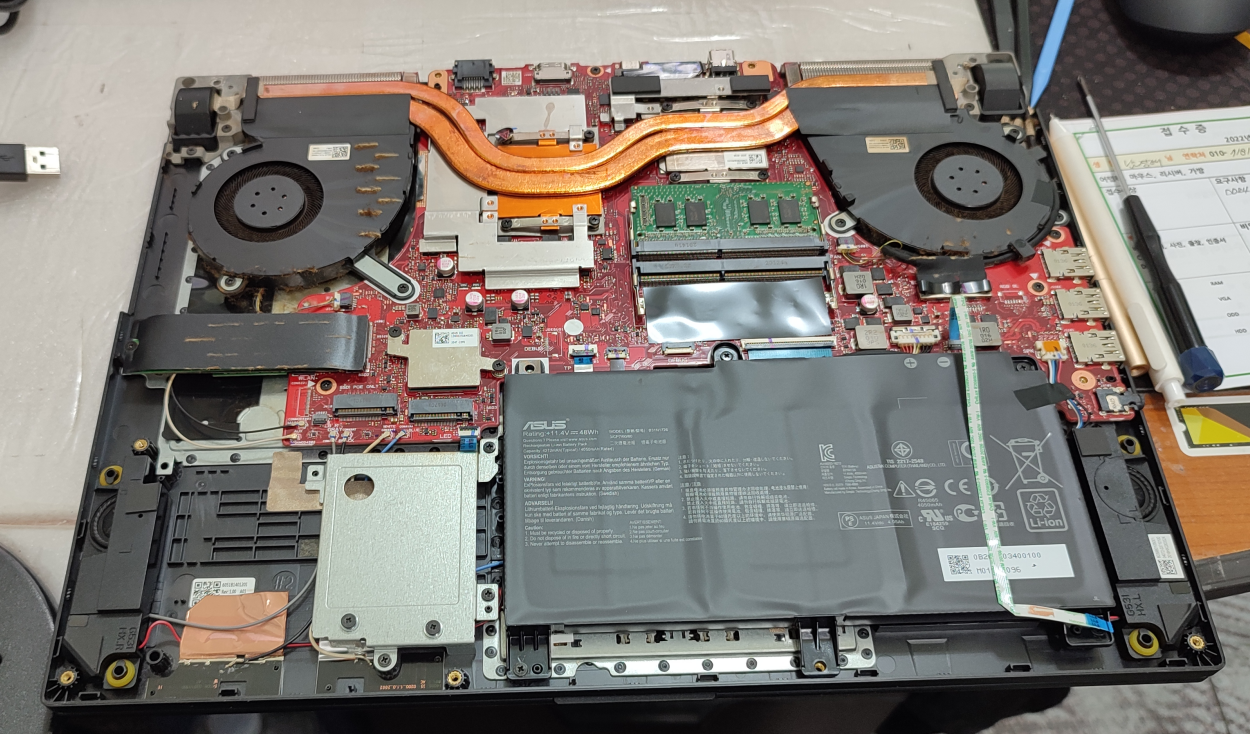

배터리 커넥터를 제거하고 메모리 업그레이드를 진행합니다.

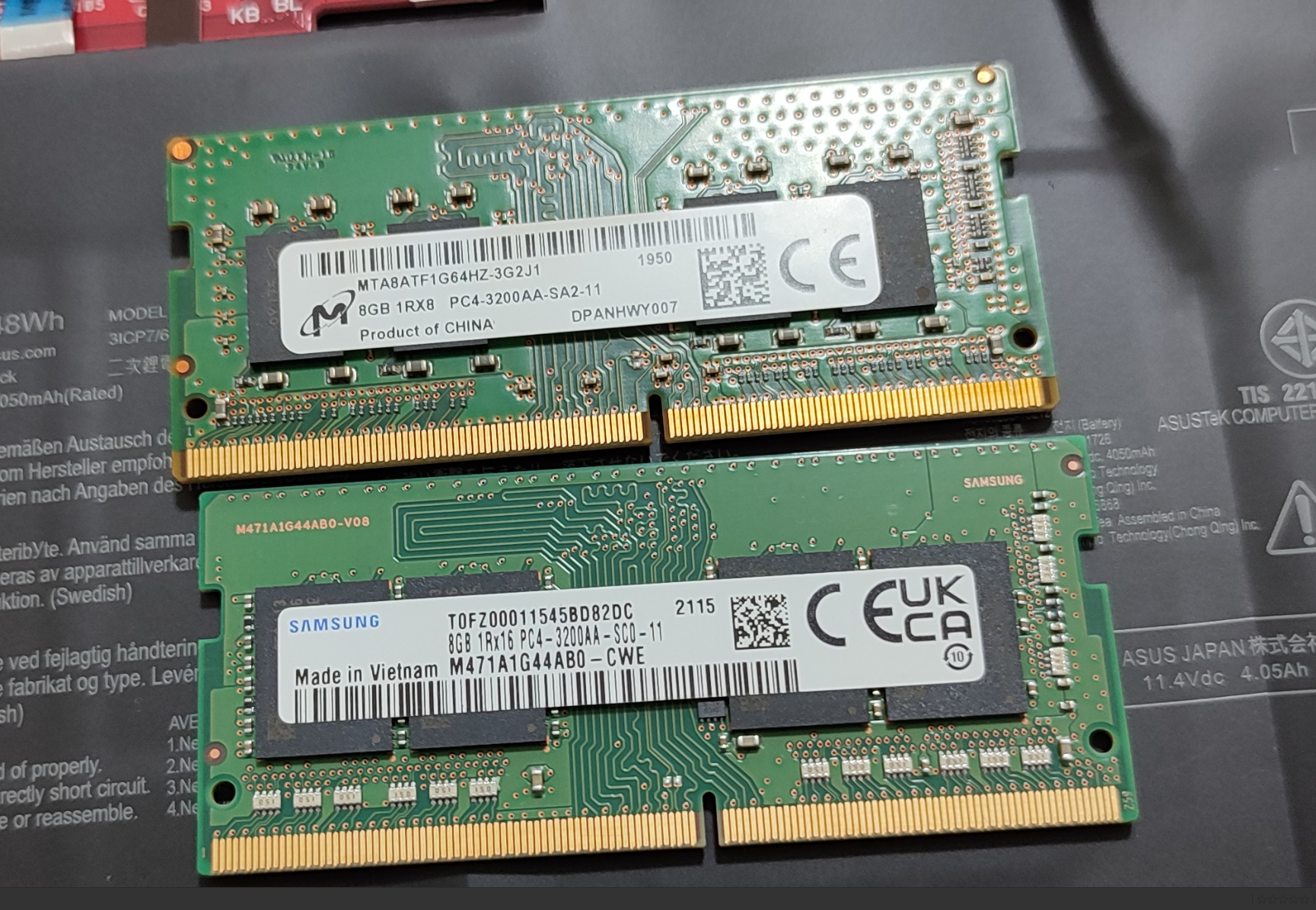

기존의 장착된 마이크론 메모리(MTA8ATK1G64HZ-3G2J1)와 같은 클럭의 삼성 메모리(M471A1G44AB0-CWE)를 추가 장착했습니다. 8GB 1RX16 PC4-3200AA-SC0-11 2115

MTA8ATK1G64HZ-3G2J1, M471A1G44AB0-CWE

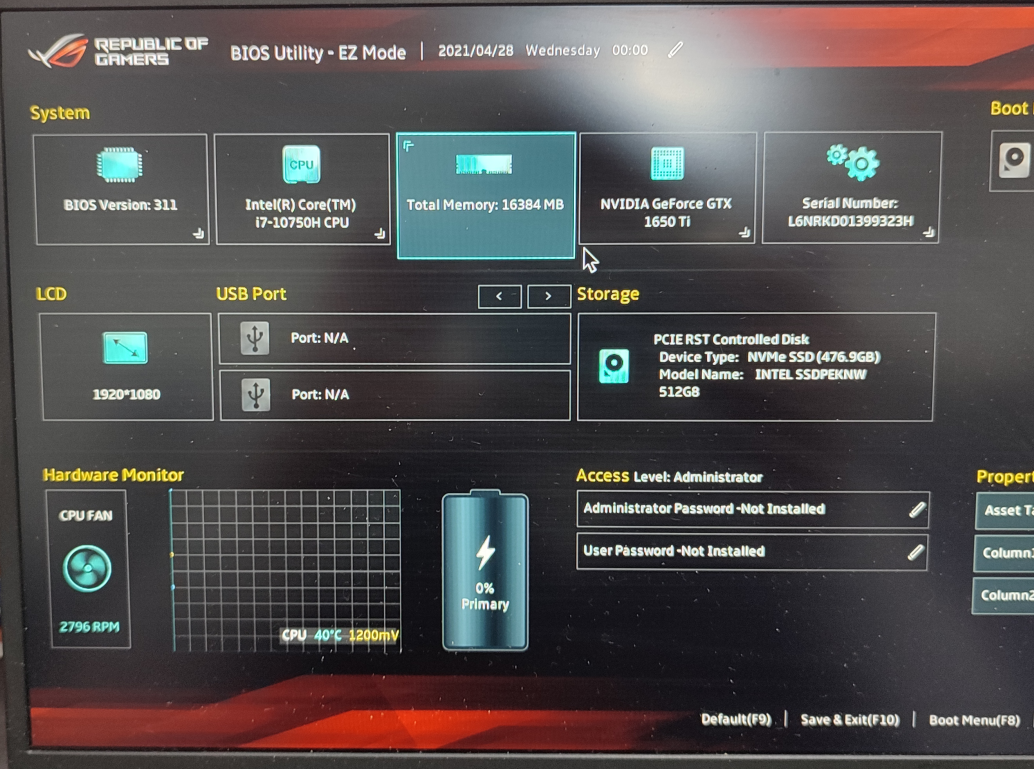

REPUBLIC OF GAMERS BIOS Utility EZ Mode 화면에서 업그레이드된 메모리의 용량을 확인하고 있습니다. 총 16기가만 표현이 되네요. 시모스 모드에서 메모리 종류는 확인이 안 됩니다.

윈도우 부팅 후 설치된 메모리의 용량을 확인하고 있습니다. 작업관리자상에 메모리 슬롯은 4개가 있다고 뜨지만, 실제로는 2개만 장착이 가능합니다. (대부분의 노트북이 최대 2개 슬롯을 가지고 있습니다. 요즘 노트북은 메인보드에 실장해서 나오는 기종도 많아서 점점 메모리 업그레이드 조차 쉽지 않습니다.)

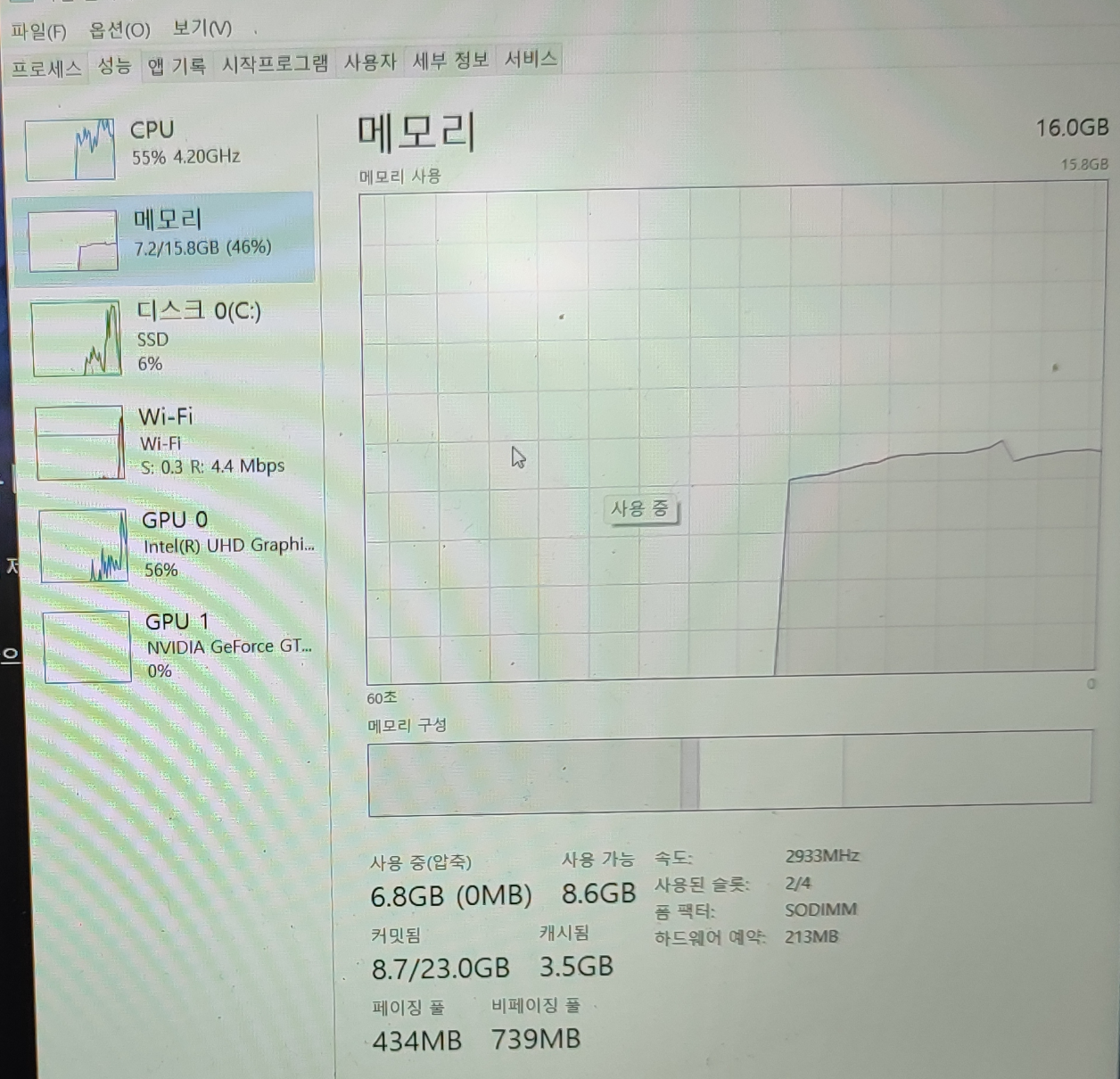

작업관리자에서 업그레이드된 메모리 용량 확인하고 메모리 사용량도 확인하고 있습니다.
