메인보드 불량난 컴퓨터 수리

by 동탄컴퓨터수리 031-8015-2456 2022. 2. 24.

메인보드를 고치는 기술은 없습니다. 메인보드 수리하시는 사장님은 거의 없는 걸로 알고 있습니다. 왜냐면, 메인보드 값이 저렴해지니깐, 메인보드 회로 수리해서 단가가 안 맞아 보드를 통째로 교체하는 수리가 대부분입니다. 대기업 제품도 기판 수리는 거의 없고 통째로 교환하는 추세입니다. 메인보드 고장을 판단(검증)하고 호환되는 제품으로 교체하는 작업이 가능합니다.

아래의 컴퓨터의 접수 증상은 부팅이 안되고 꺼지는 증상으로 입고된 컴퓨터입니다. 동일한 증상이래도, 제품에 따라서 원인이 다를 수 있으니 참고로 봐주세요. (증상은 같지만 원인이 다를 수 있음)

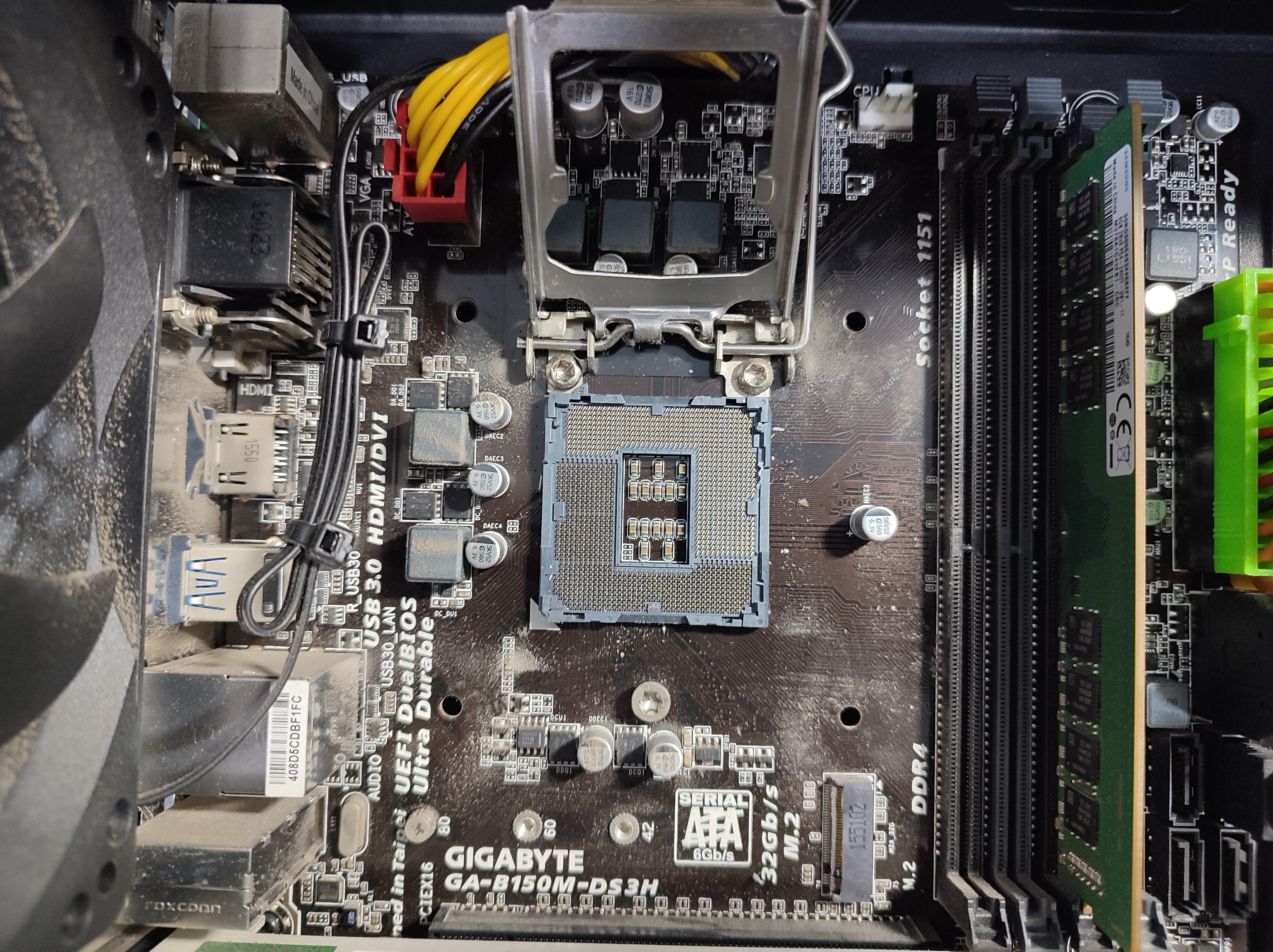

기가바이트 GA-B150M-DS3H
기가바이트 GA-B150M-DS3H

조금 신기한 증상이 있는 메인보드인데요. 메모리를 재장착했을 때, 정상적으로 켜질 때가 있습니다. 특히 용량이 적은 4기가 메모리를 꽂았을 때, 켜졌었는데, 나중에 다시 꽂아보니깐 또 안되네요. 됐다가 안됐다가 증상이 오락가락하는 컴퓨터가 고치기가 쉽지가 않습니다. 증상을 종잡을 수가 없기 때문입니다.

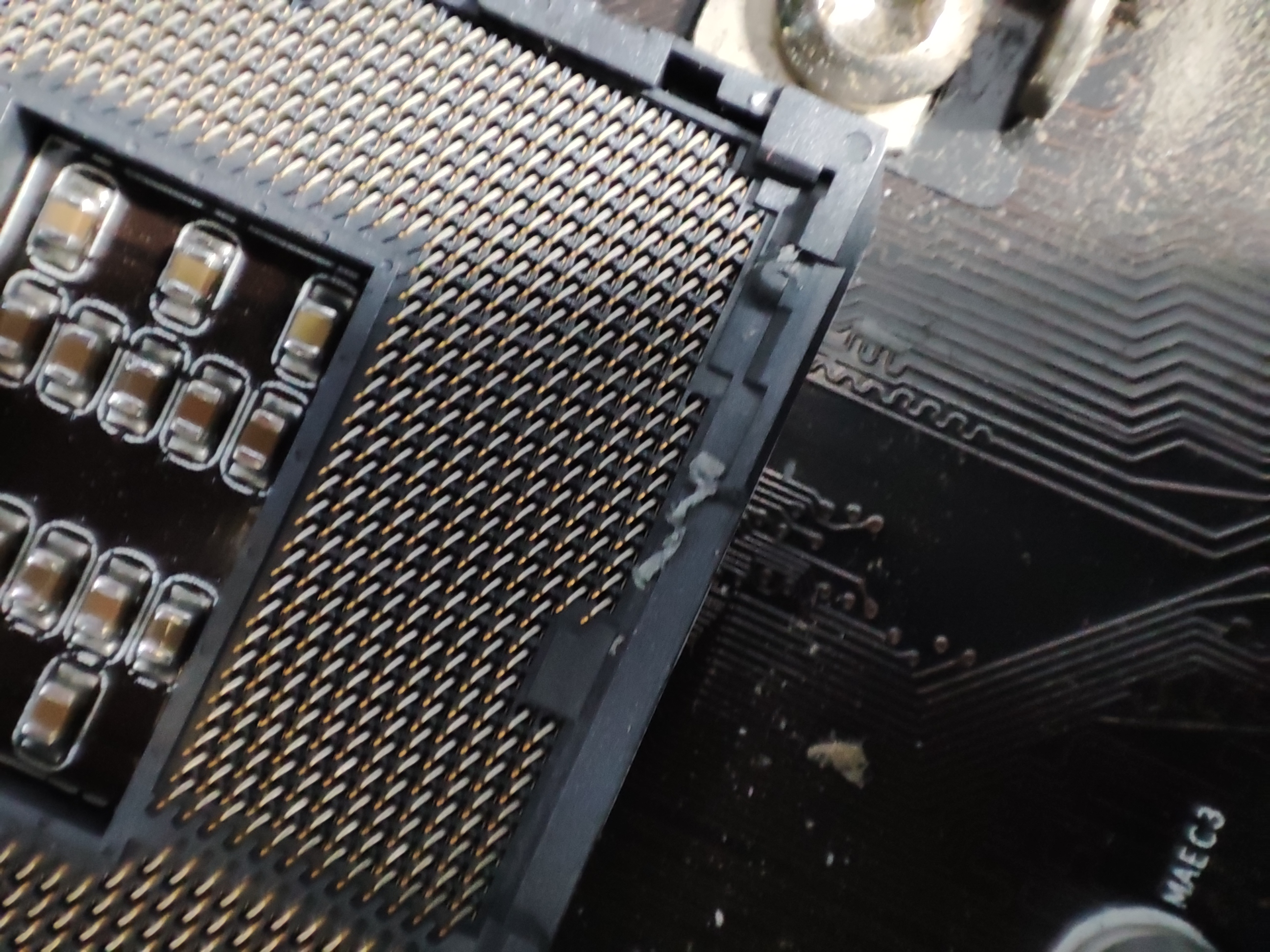

CPU 슬롯 옆에 서멀구리스
CPU 슬롯 옆에 서멀구리스

메인보드는 기가바이트 제품이고요. B150M-DS3H 제품이네요. 처음에 입고될 당시에도 메모리가 CPU 옆 첫번째 또는 두 번째 슬롯에 꽂혀있지 않고 4번째 슬롯에 꽂혀있었는데요. 1,2,3 슬롯의 레버는 제쳐진 상태이고요. 메모리를 재장착해보고 방문하셨다고 보입니다.

보통의 경우에는 제쳐진 레버를 원상으로 복구해놓지는 않으니깐요. 1,2,3 뱅크의 고정 레버가 안 제쳐져 있다면, 처음부터 4번 슬롯에 꽂아서 사용했을 수도 있고 메모리 재장착했던 작업자가 꼼꼼하신 분일 수도 있고요. (보통은 귀찮아서? 신경 쓰지 않기 때문에 메모리 재장착 시에 레버가 제쳐진 상태가 훨씬 많겠지요?)

메인보드 불량
메인보드 불량

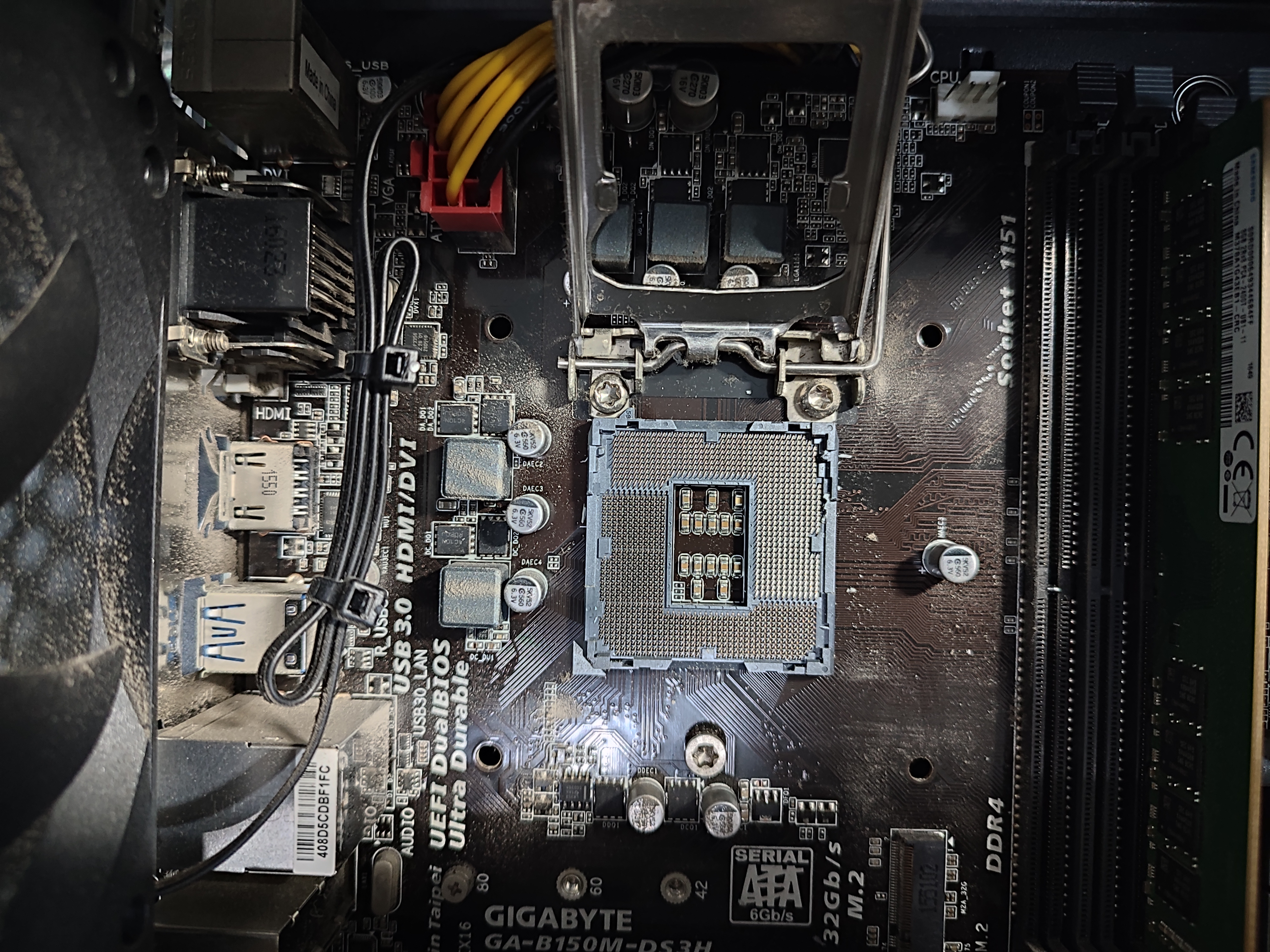

CPU를 교체해서 테스트해보기 위해서 CPU 소켓도 열어보고 있습니다. 핀들이 휘어진 곳이 없는지 접속 불량이 생길만한 곳은 없는지 눈으로 관찰해서 확인하고 있는 중입니다. 여러 방향에서 빛을 비춰보면, 일렬로 정렬된 핀 중에서 하나만 빛나는 경우가 있습니다. 그 핀을 확대해보면, 휘어지거나 부러지거나 방향이 틀어지는 등의 문제가 있을 경우가 많습니다. 그래서 동일한 사진을 여러 방향에서 미리 촬영해놓고 나중에 컴퓨터에서 확대해서 핀들의 상태를 확인하고 있습니다. 눈이 밝은 20대~30대 사장님이라면 유관상으로도 바로 확인이 가능하고요.

손님 메인보드를 테스트 중에 손님의 메모리는 제 컴퓨터에 연결해서 정상 유무를 확인하고 있습니다. 메모리는 정상적으로 동작되고 있네요.

메모리 테스트 중메모리 테스트 중
메모리 테스트 중

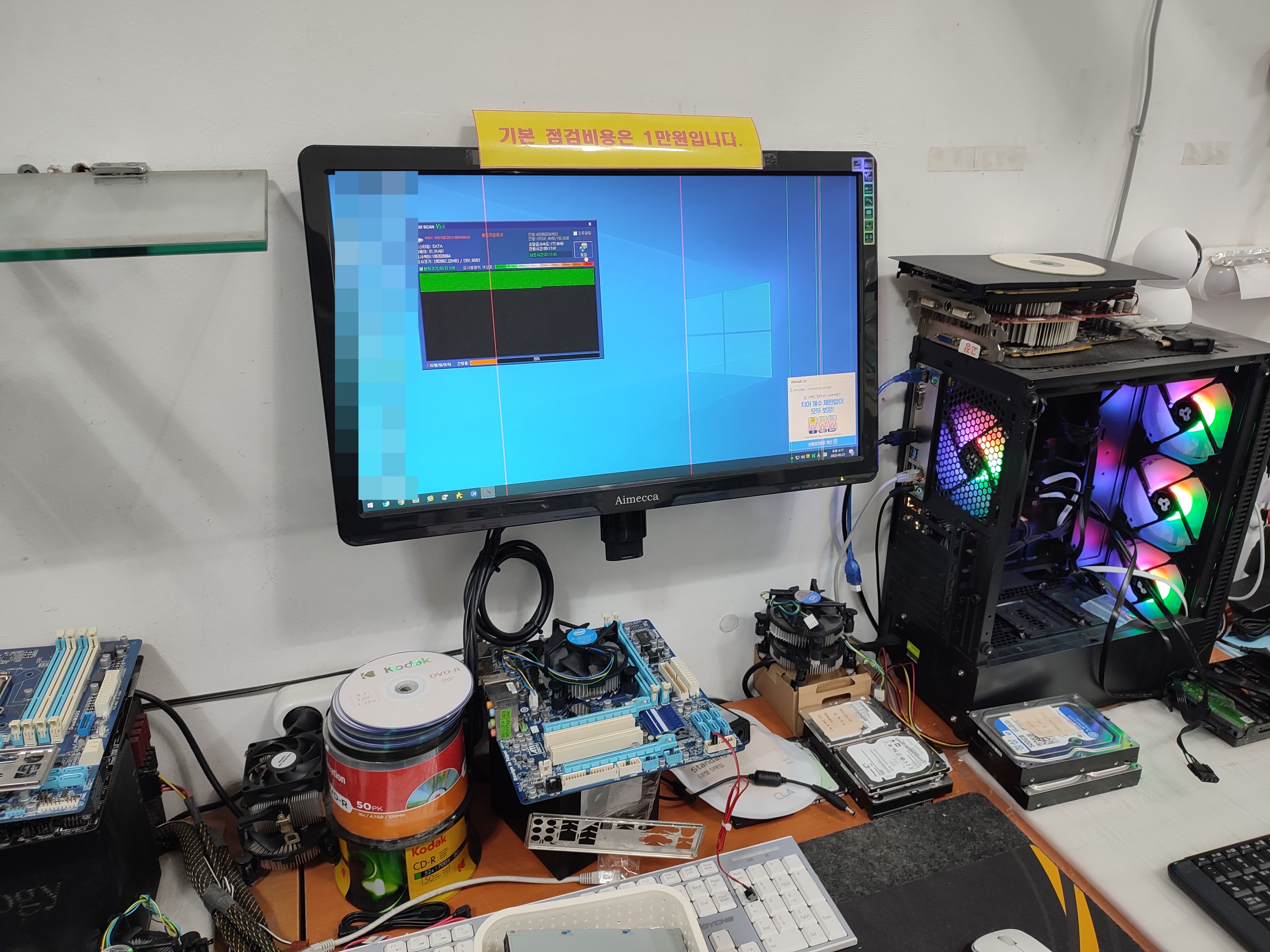

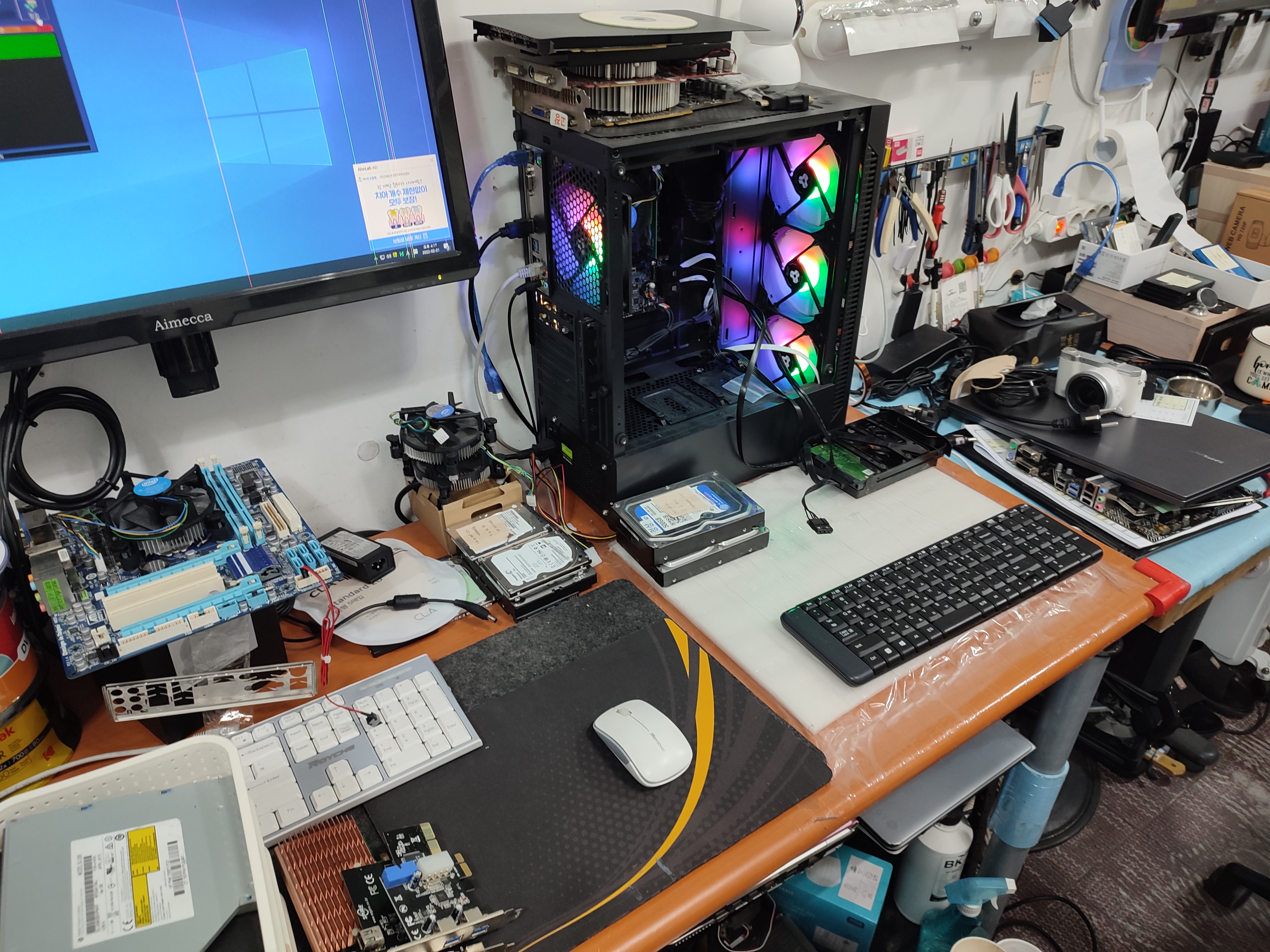

손님의 하드디스크도 분리해서 제 테스트용 컴퓨터에 연결해서 정상적으로 동작되는지 확인하고 있습니다.

하드디스크 테스트 중하드디스크 테스트 중
하드디스크 테스트 중

메인보드 불량이 제일 점검하기가 까다롭습니다. 메인보드 불량이라는 걸 확인하기 위해서, 거의 대부분의 부품을 확인해봐야 하는 경우가 있거든요. 증상이 확실하면, 비교적 불량 확인하기가 수월한 편이고요. 됐다가 안됐다가 간헐적인 불량 증상이 있는 메인보드는 곱절 이상의 테스트 시간이 걸립니다. 심지어 증상이 숨어버릴 경우에는 며칠이 걸릴 수도 있습니다.

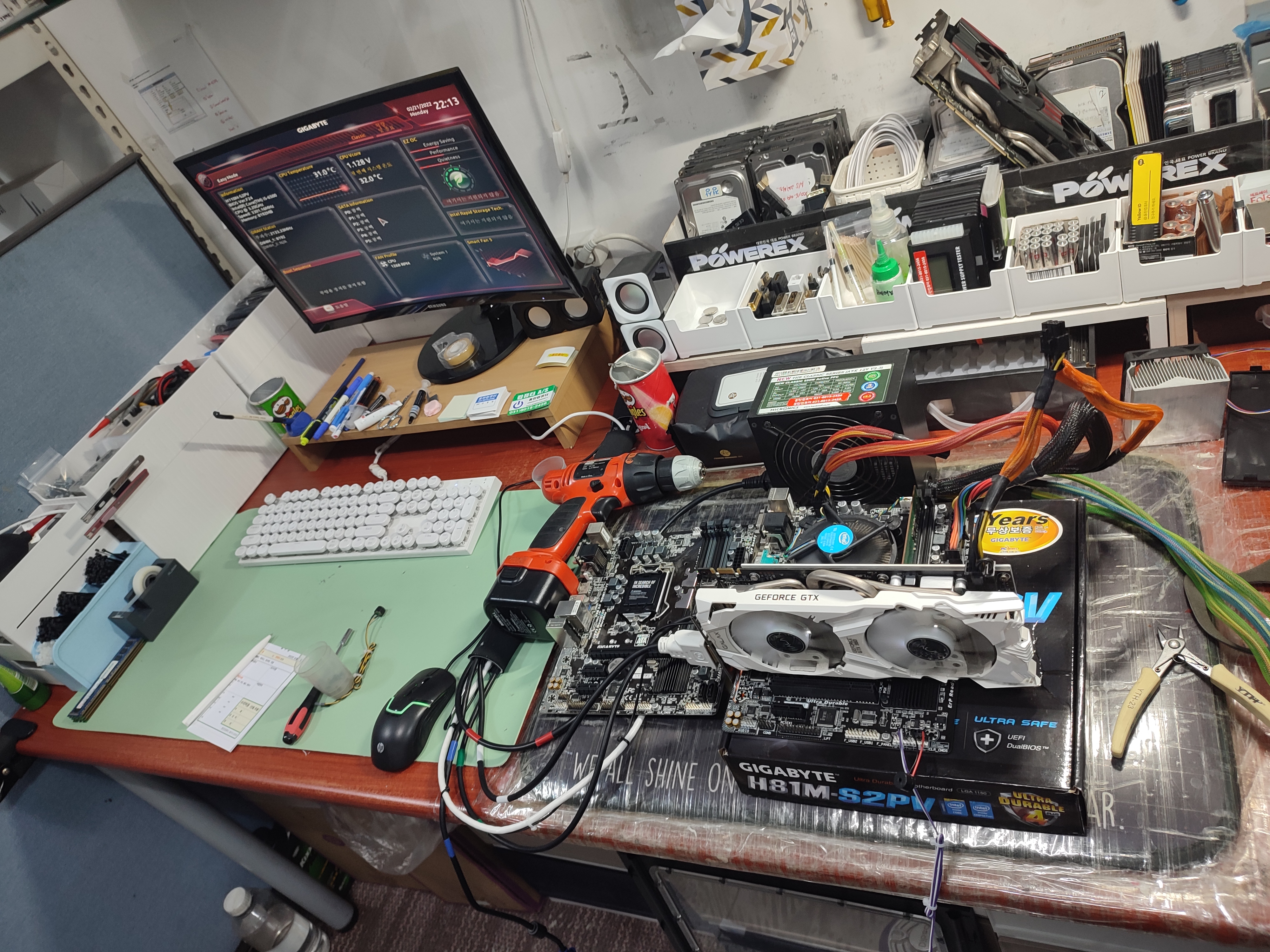

메인보드 교차 테스트 중
메인보드 교차 테스트 중

제 테스트용 메인보드손님의 모든 부속을 올려서 정상적으로 동작되는지 확인하고 있는 과정입니다. 이미 손님의 메인보드는 불량인 걸 확인했습니다. (CPU, RAM, 파워 등 교차로 연결했을 때도 동일하게 화면이 안 들어오네요.)







아래의 컴퓨터도 안 켜지는 증상(먹통)으로 입고된 컴퓨터인데요. 메인보드 불량으로 의심돼서 메인보드를 케이스에서 분리해서 테스트를 진행하고 있습니다. 외부로 분리하니깐 정상적으로 화면이 뜨네요.


안켜지던 컴퓨터가 재조립하니깐 정상적으로 동작됩니다.

그래서 다시 조립해서 출고했습니다. 이런 메인보드는 간헐적으로 동일한 증상이 나올 수 있어서 수리하기가 참 난감한 메인보드입니다. 그래서 일단은 실사용을 해보시는 걸 권장드리고요. 동일한 증상이 계속 나와서 컴퓨터 사용하기가 어렵다면, 메인보드를 갈아서 사용해보는 것도 방법입니다. (그것도 파워나 다른 부속의 문제로 메인보드가 먹통 되는 경우도 있어서 써봐야 알 수 있습니다.) 컴퓨터 가게에서도 증상을 잡아드리고 싶지만, 증상이 안 나오면 잡을 방도가 딱히 없습니다. 증상이 재발하기는 기다리는 게 다라서, 사용자께서 실사용해보는 게 좋습니다.

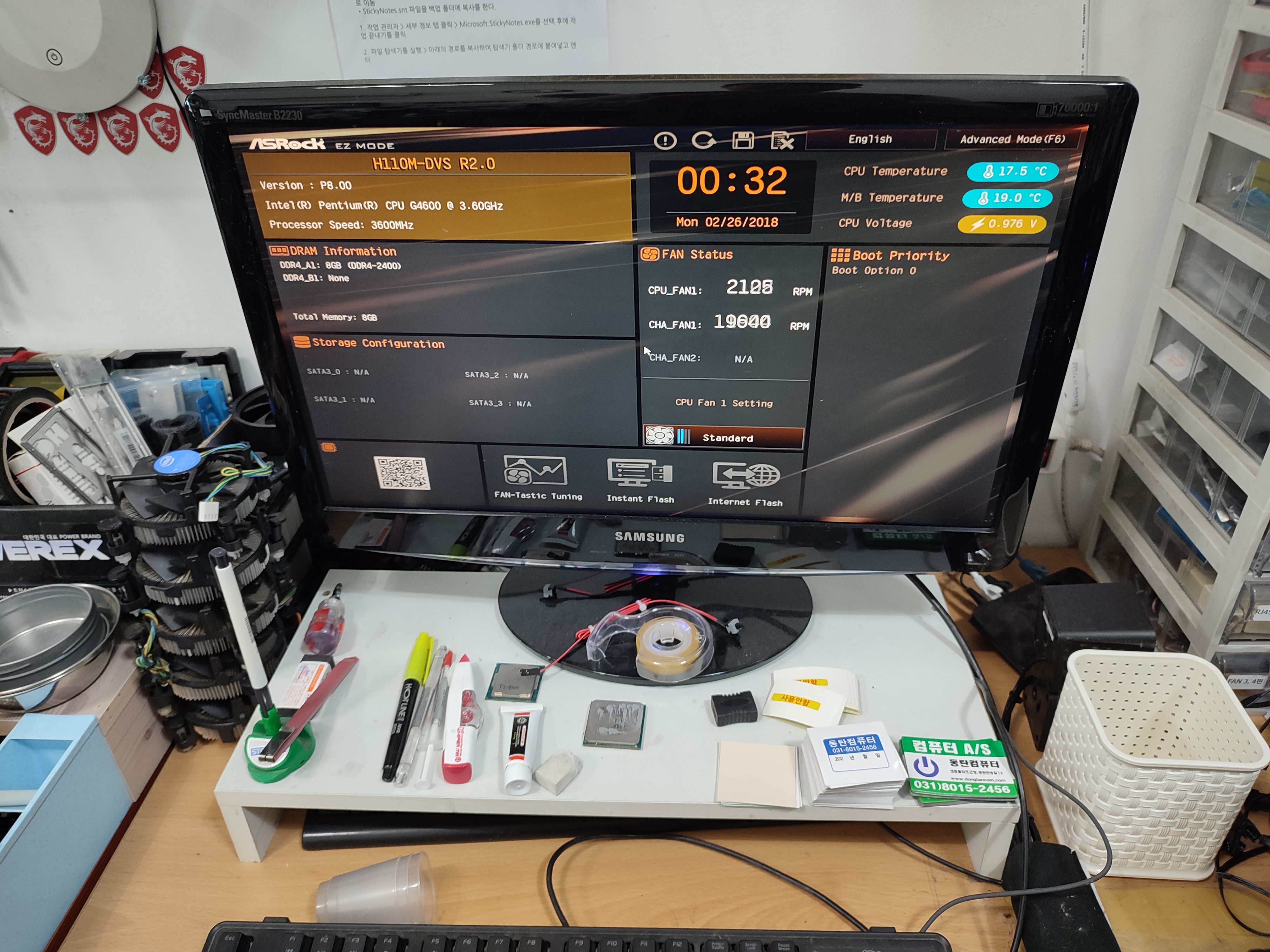

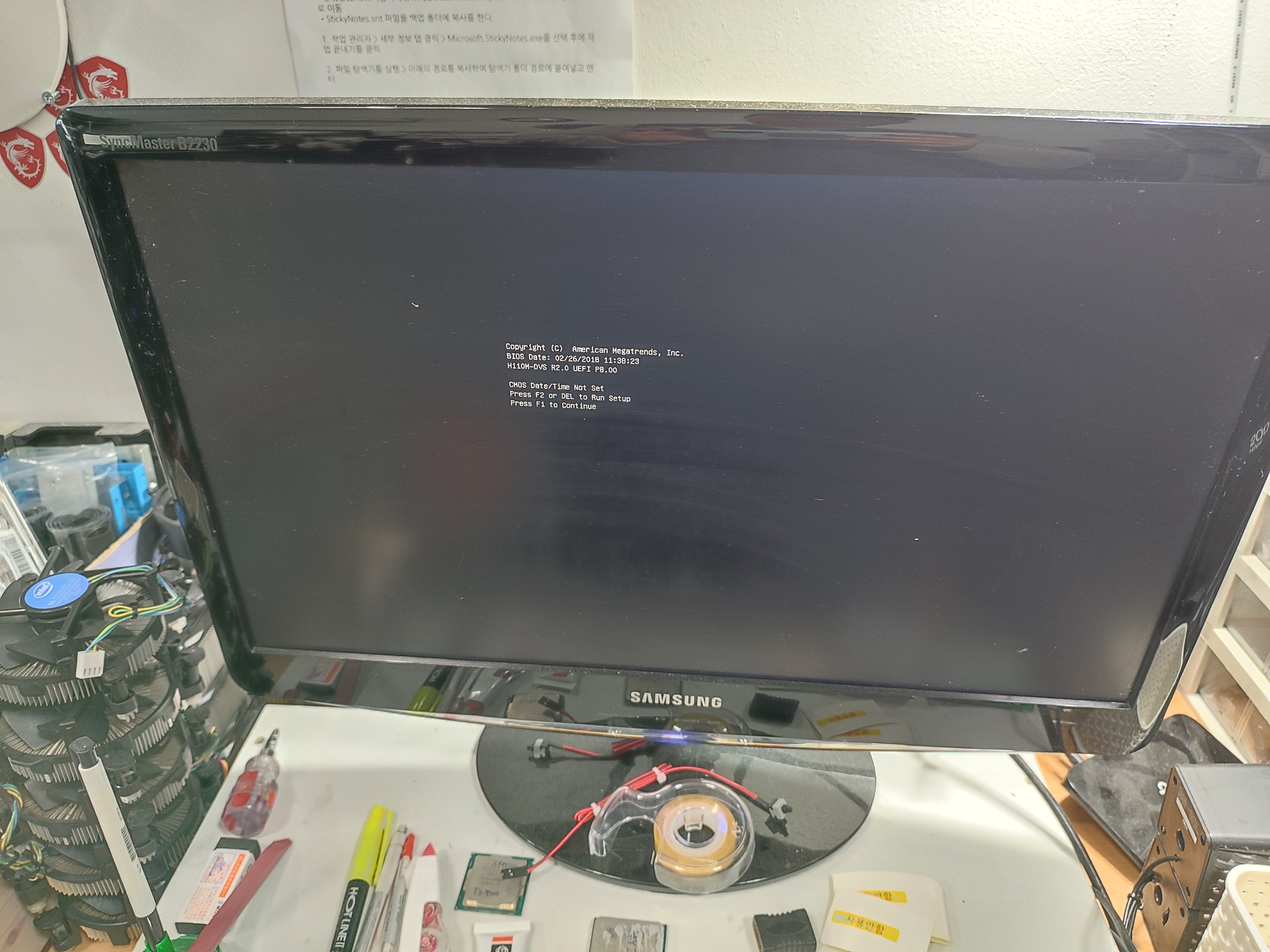

메인보드가 리셋됐습니다.

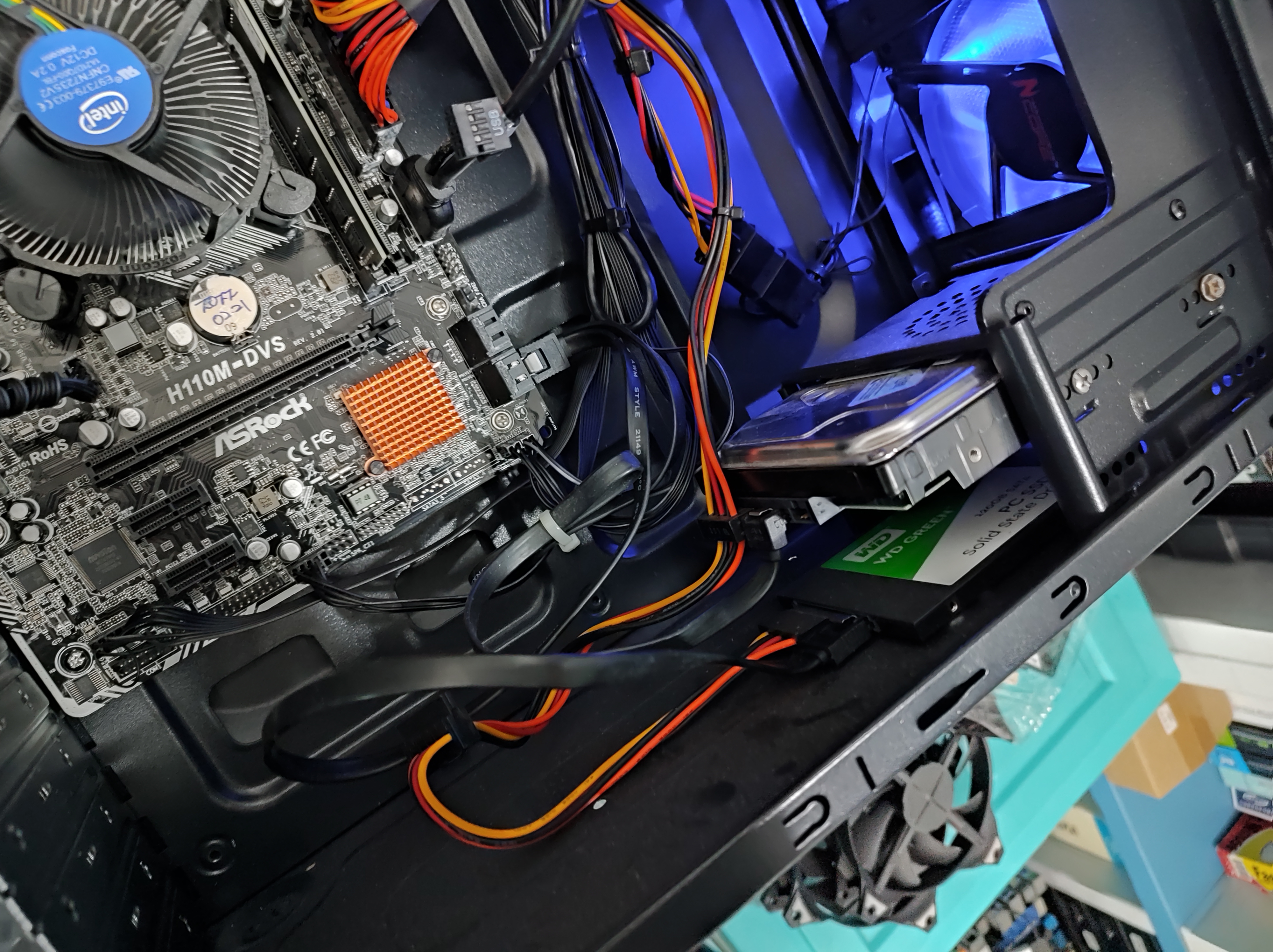

메인보드를 분해했다가 다시 조립하니깐 정상적으로 잘 동작되네요.

정상 동작 중




2022년 07월 12일 메인보드 고장 교체 사례 추가

아래의 컴퓨터는 전원이 안 켜지는 컴퓨터입니다. 그래서, 회사에서 직접 점검해볼 수 있는 점검은 해보고 입고된 컴퓨터인데요. 입고 당시 유관상으로 확인할 때는 아래와 같이 24핀 전원 케이블이 제대로 꽂혀있지 않고 약간 뜬 상태로 입고됐습니다.

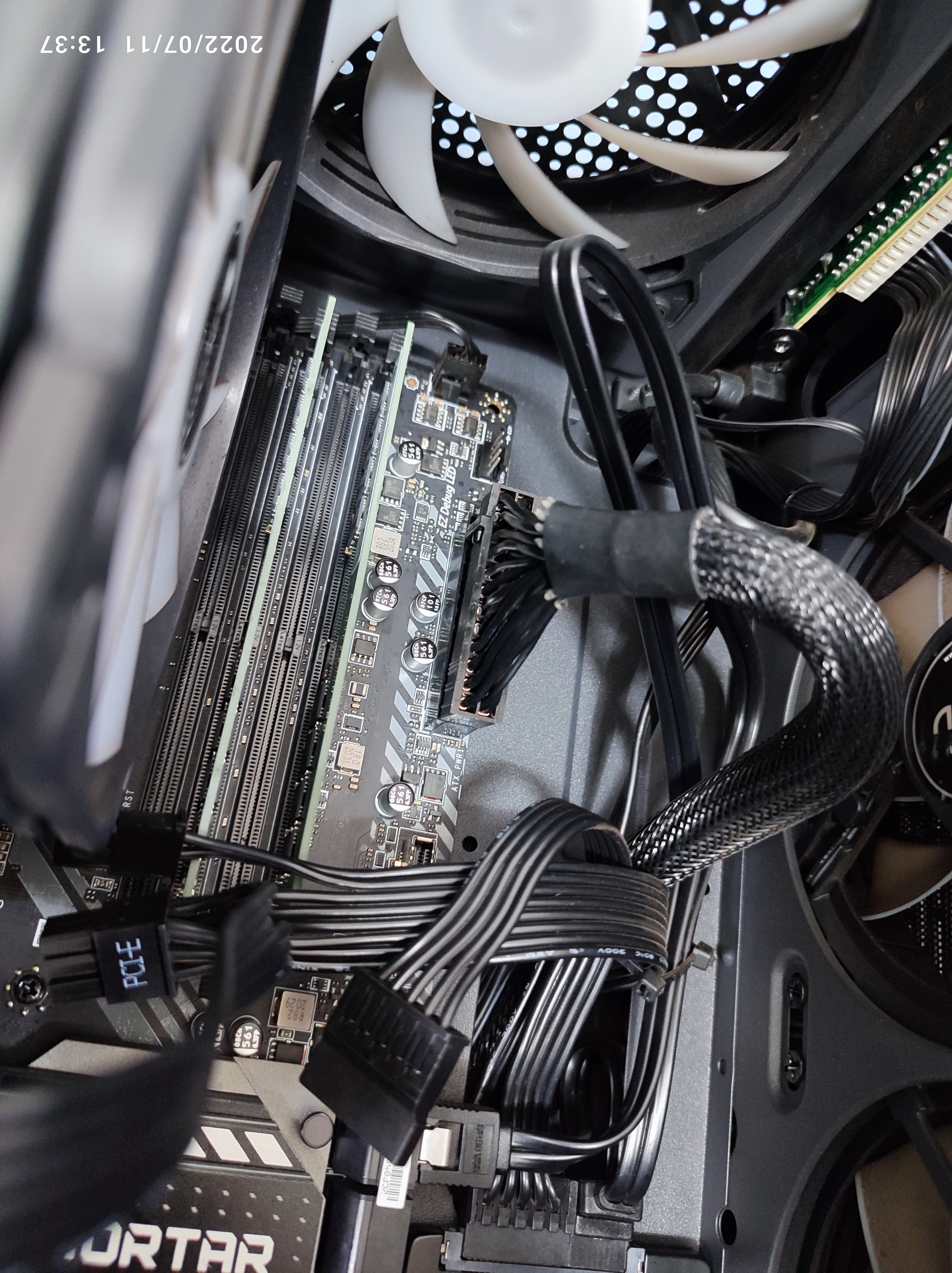

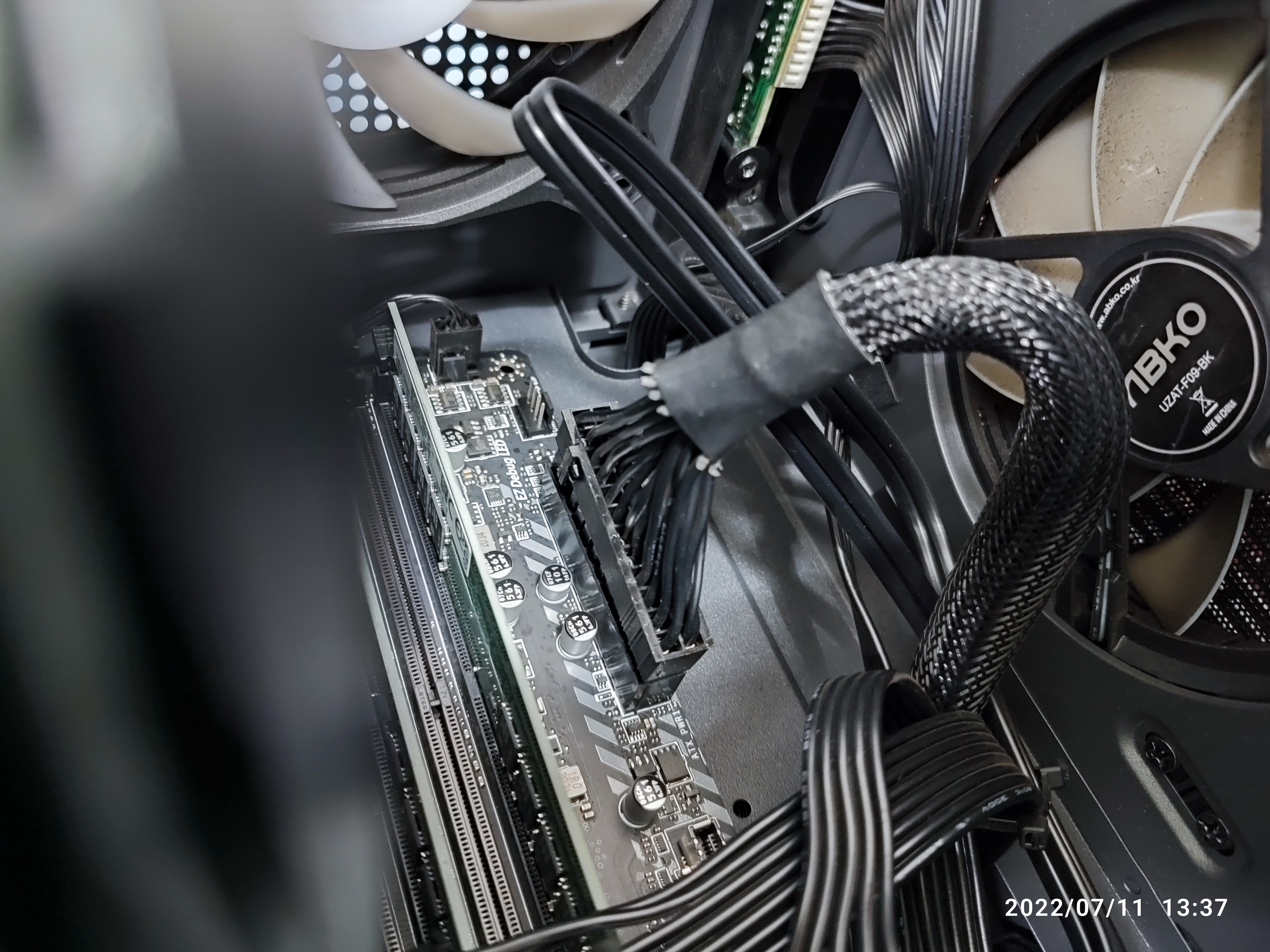

입고된 컴퓨터의 상태24핀 전원 케이블이 걸쳐진 상태네요.
첫 입고시 컴퓨터의 상태 24핀 전원 케이블 걸쳐짐

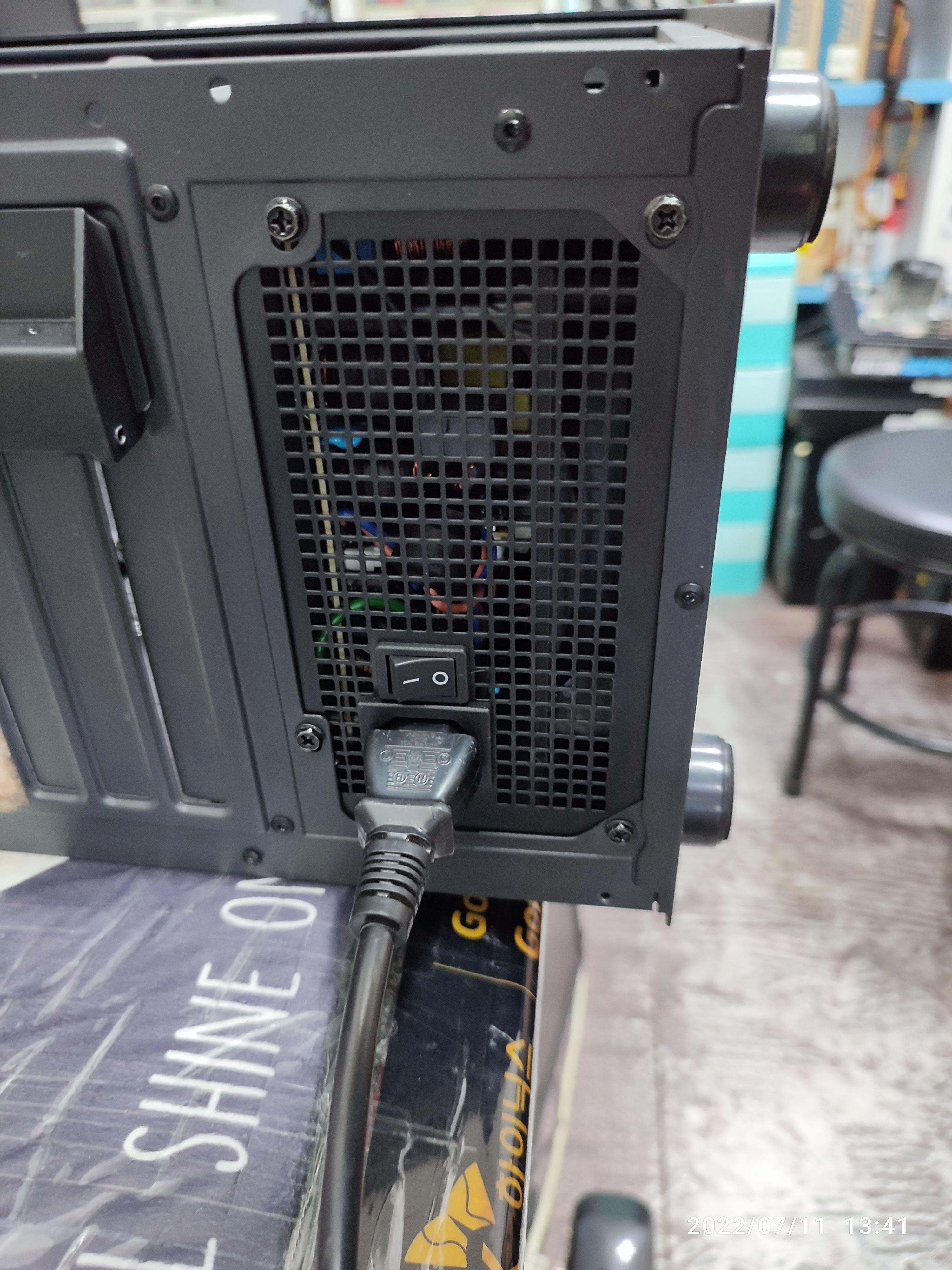

파워서플라이의 동작을 확인해보기 위해서, 파워서플라이 단독으로 테스트기에 물려봤습니다. 아래는 전원 스위치를 끈 상태로 측정해서 수치가 제대로 측정이 안 된 상태입니다. 보통은 전원공급장치의 스위치를 끄면, LED 화면도 금방 꺼지는 경우가 많은데, 아래의 제품은 오랫동안 측정기의 LED 화면이 들어와서 신기해서 사진을 남겨봤습니다.

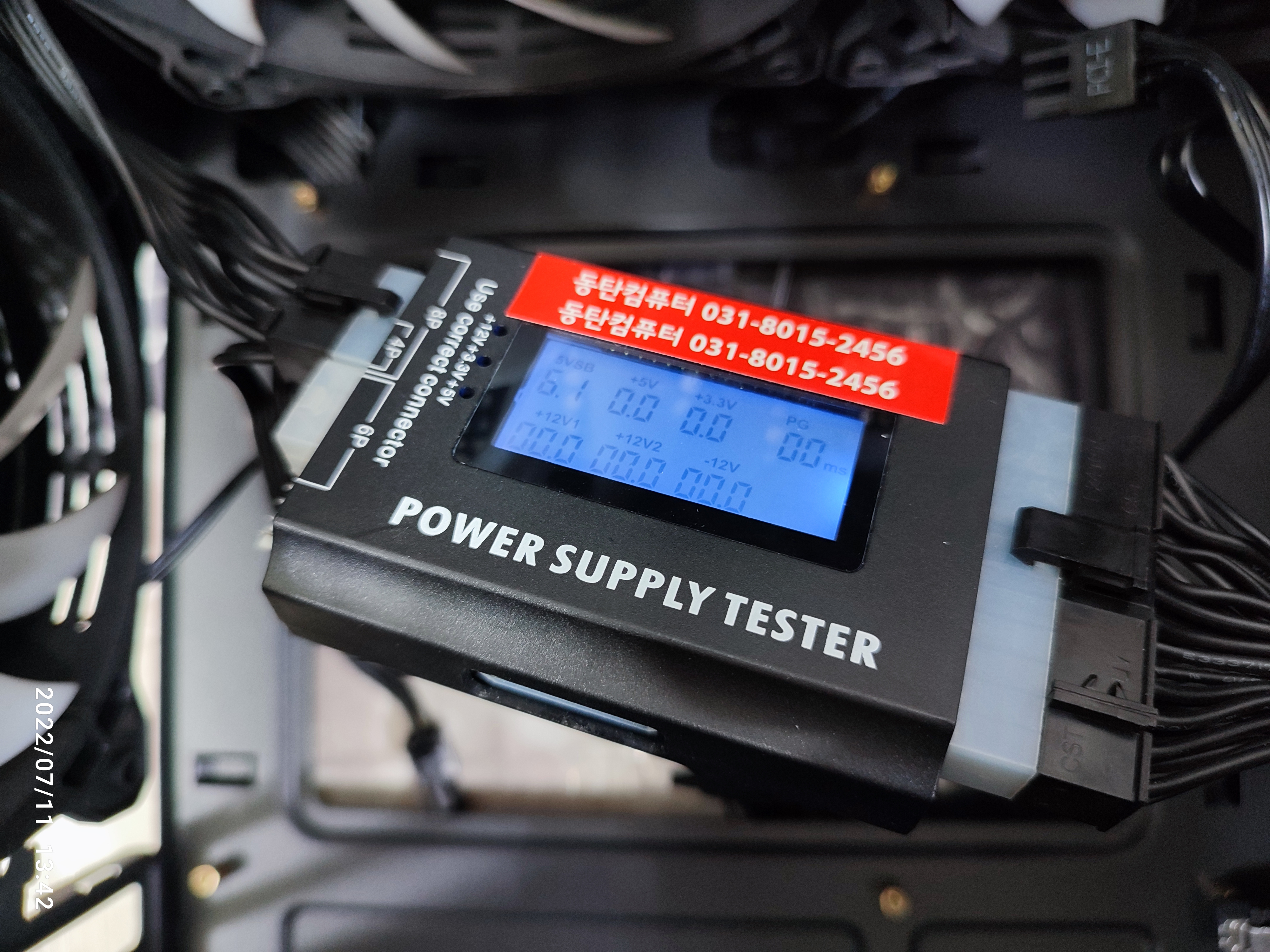

파워서플라이의 전원을 끄고파워테스트기를 연결했습니다.
파워서플라이의 전원을 내렸는데도 테스트기의 LED가 계속 들어와서 신기해서 사진을 찍었습니다. 보통은 거의 동시에, 1~2초 사이에 꺼집니다.

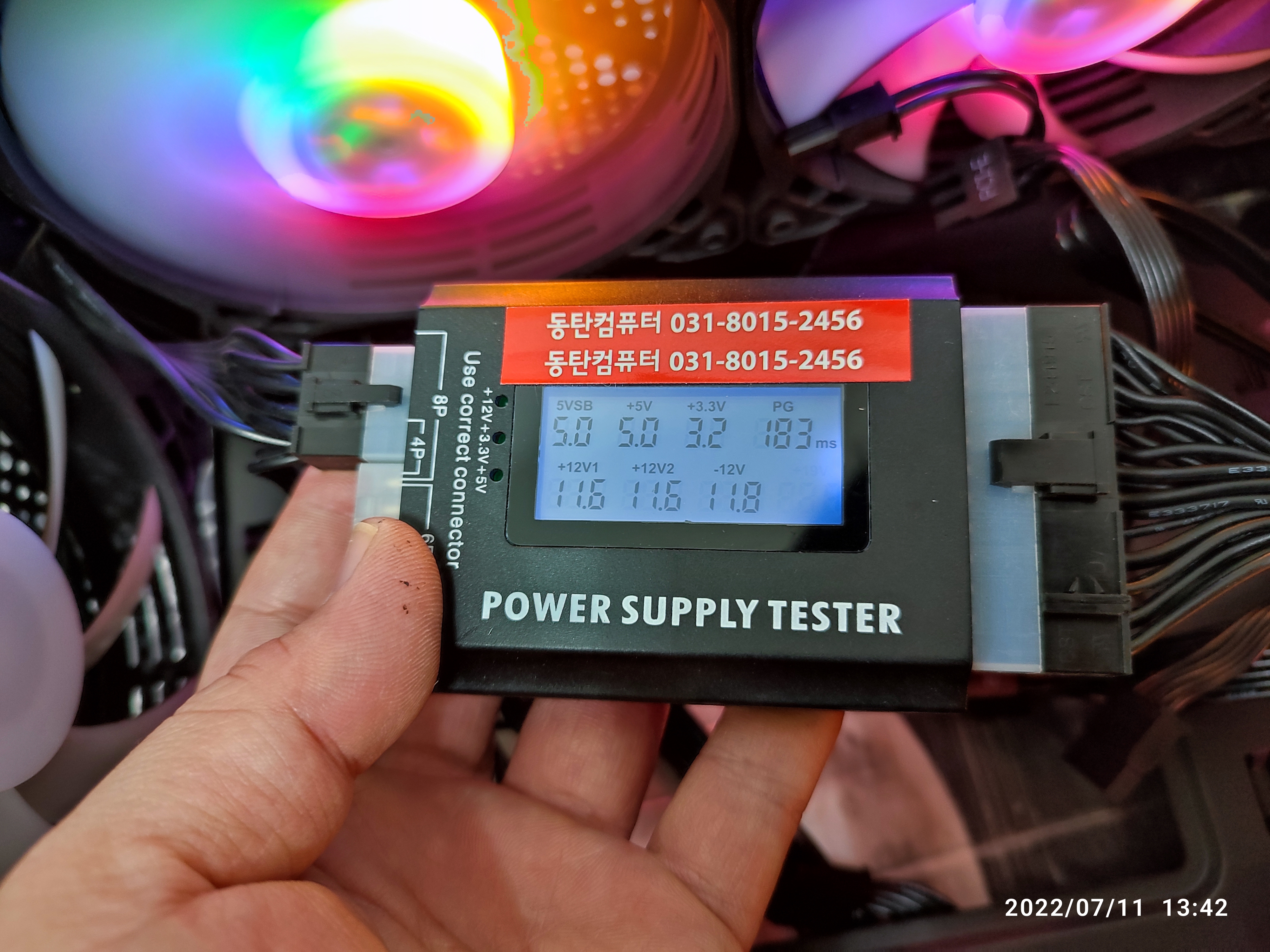

아래는 전원 스위치를 켠 상태로 파워서플라이 테스티기를 연결해서 전압을 측정했습니다. 전압은 정상적인 수치로 나옵니다. 테스트기가 만능은 아니기 때문에 부하를 걸어서 실사용을 해봐야 동작 여부를 확인해볼 수 있습니다. (간헐적인 불량-전압이 튀는 파워 제외)

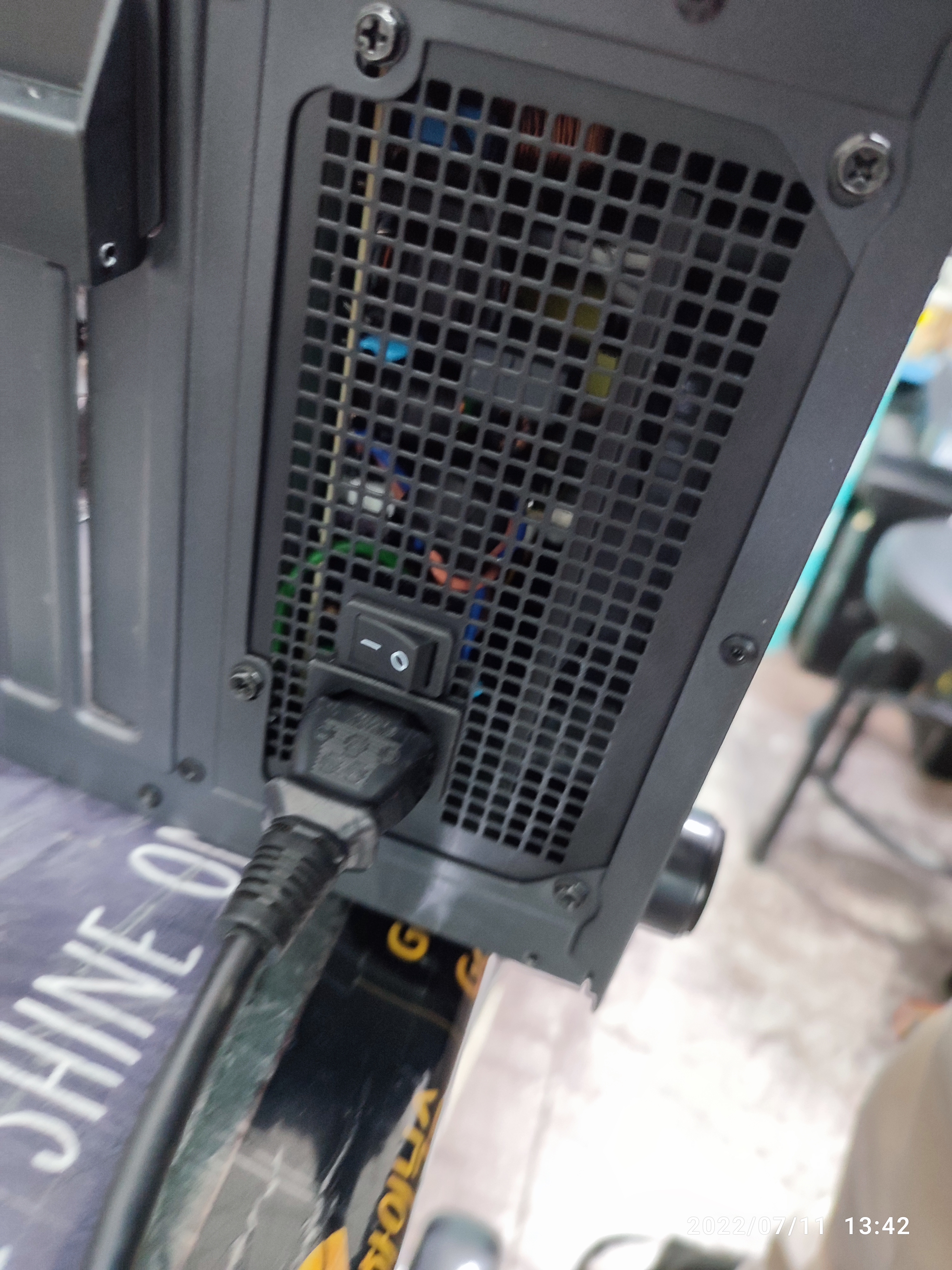

파워서플라이의 전원을 켜고파워서플라이의 전압을 측정했습니다.
전원을 ON 시키고 파워테스트기의 수치를 확인하는 중입니다.

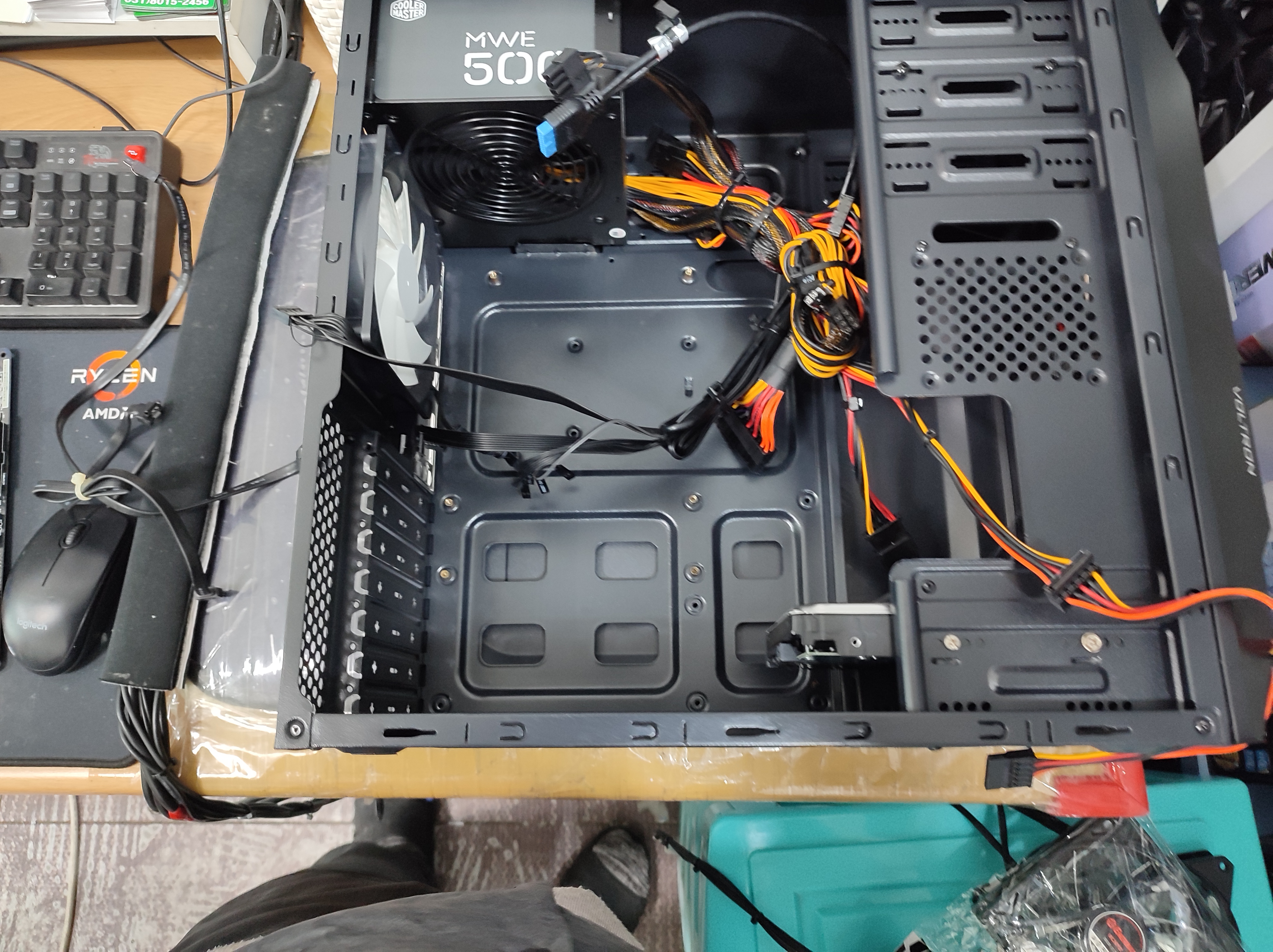

케이스에서 메인보드를 제거해서, 테스트용 파워서플라이를 연결해서 전원을 넣어봐도 먹통입니다. 반응이 없어요. 메인보드의 불량으로 추정할 수 있습니다. (다른 부속 불량으로 안 켜질 수 있으니 테스트가 끝날 때까지는 단정적으로 말하긴 어렵습니다.)

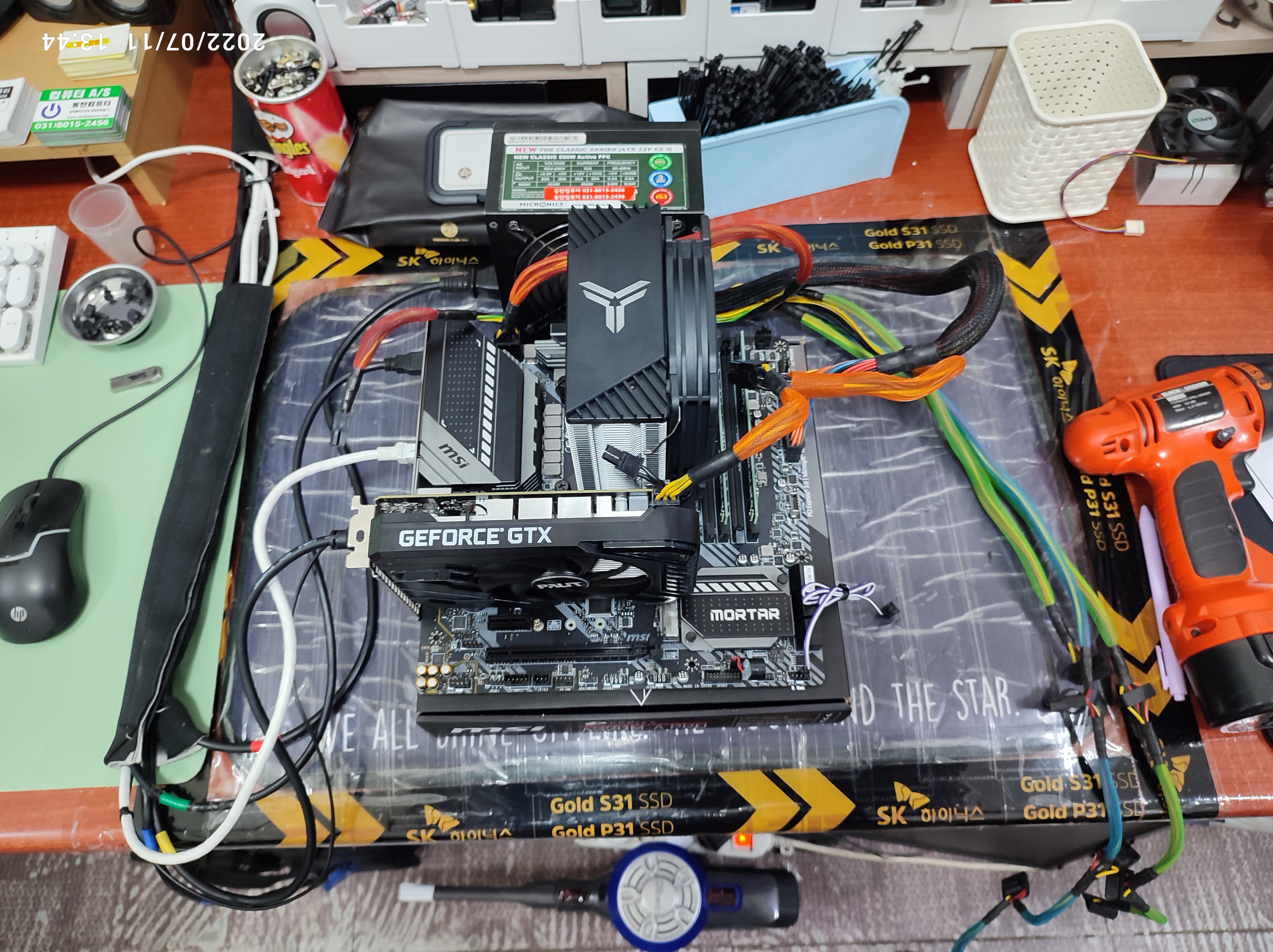

손님 메인보드 테스트 중
제 파워서플라이로 전원을 넣어봤지만 안켜지네요.





아래의 제 테스트용 메인보드 H410M-K(BIOS Ver.1401)입니다. 10세대 인텔 CPU(i3, i5)에 조립할 때 자주 사용했던 메인보드입니다. 제 CPU, 메인보드, 메모리, 파워서플라이, 전원 스위치, 비프음 스피커를 연결해서 화면이 제대로 출력되는지 확인 중에 있습니다. 제 부품으로 메인보드가 정상적으로 화면이 뜨는 것까지 확인하고 손님의 부속을 하나씩 장착해서 부품별로 테스트를 진행합니다.

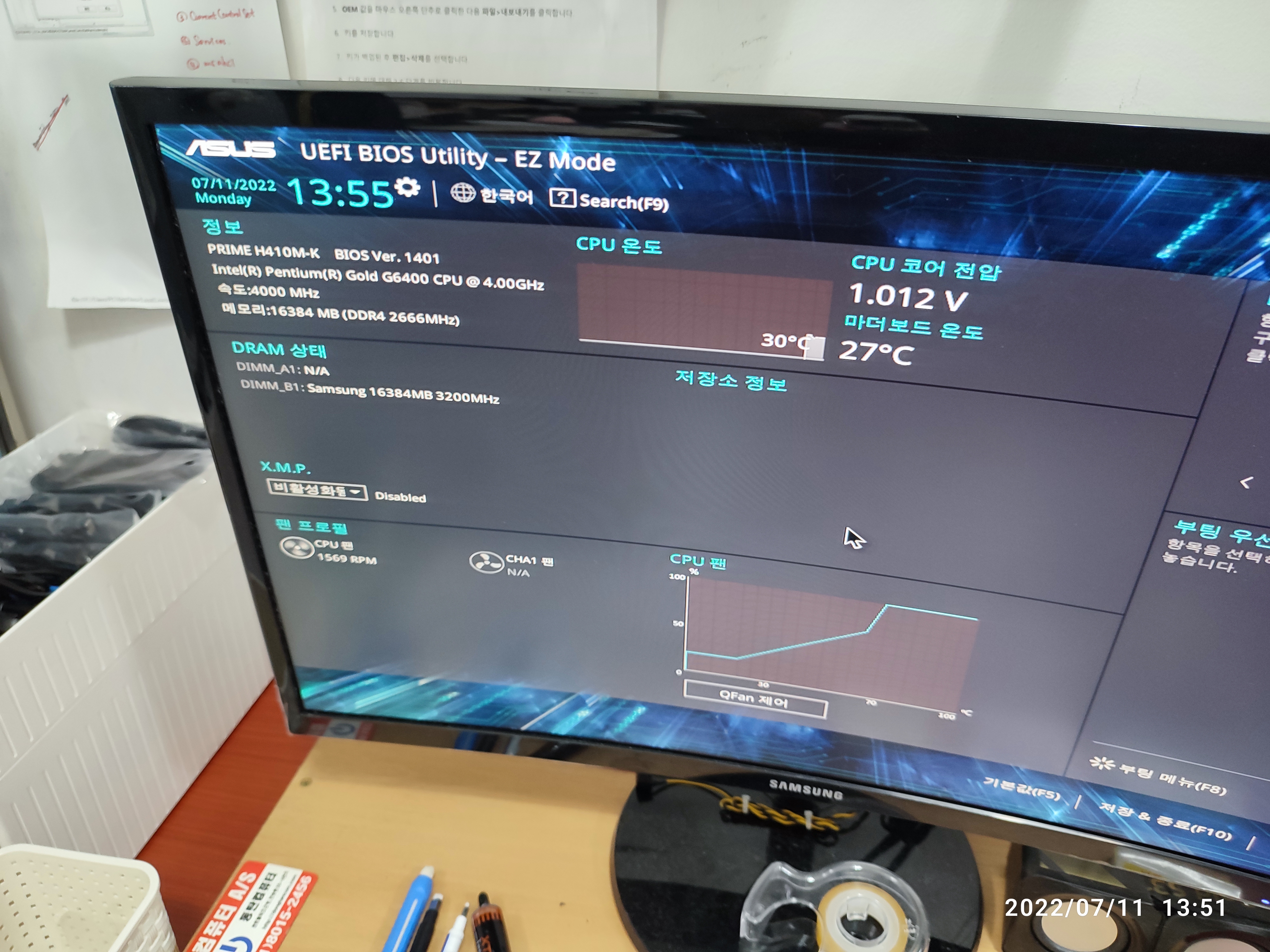

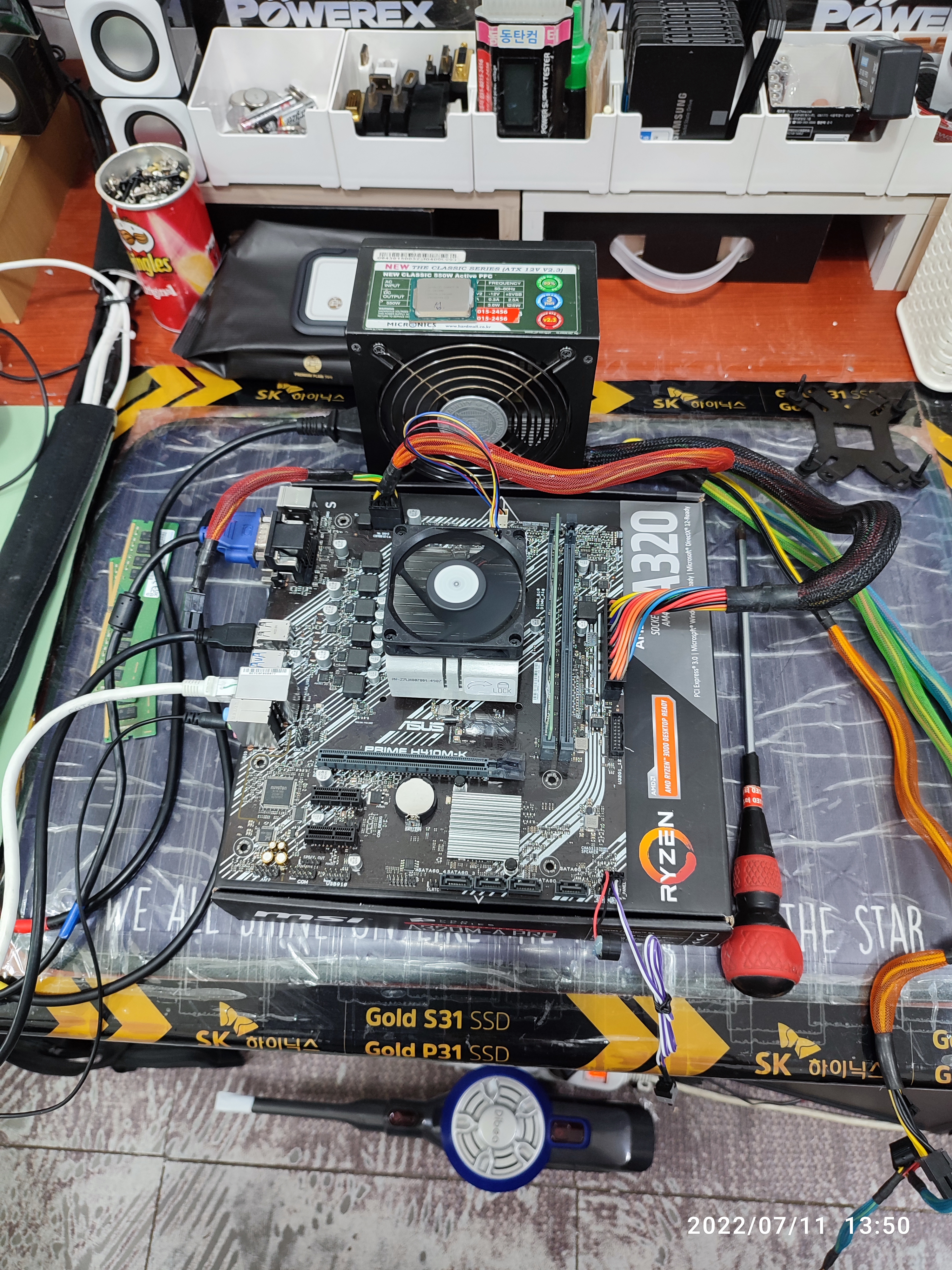

제 메인보드는 정상적으로 화면이 뜹니다.부품의 모델명이 제대로 뜨는지 확인 중
일단은 제 메인보드가 정상인지 제 모든 부속을 꽂아서 테스트를 합니다.





제 CPU에 손님 메모리 2개, 그래픽카드까지 연결해서 화면이 뜨는지 확인하고 있는 과정입니다.

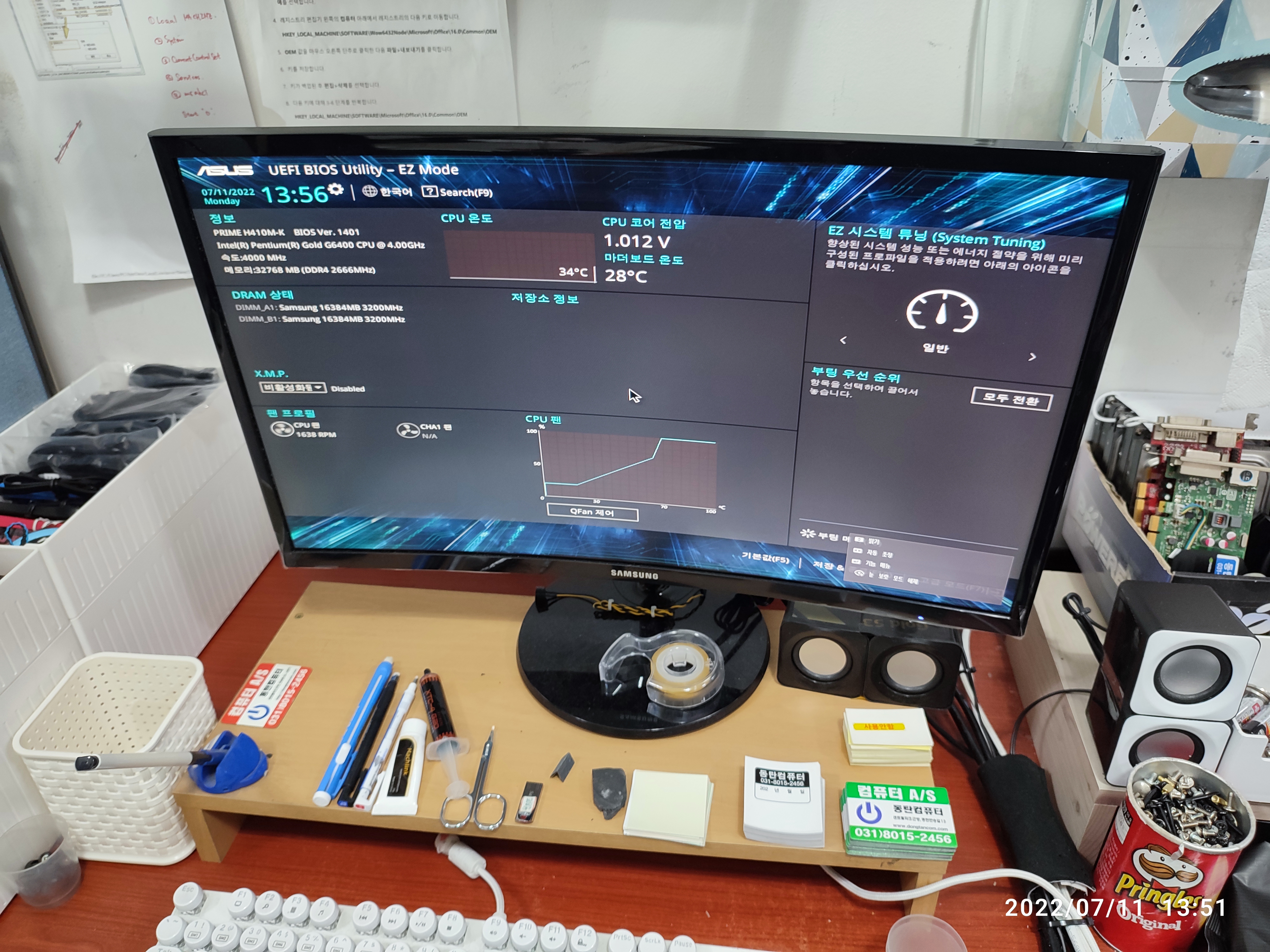

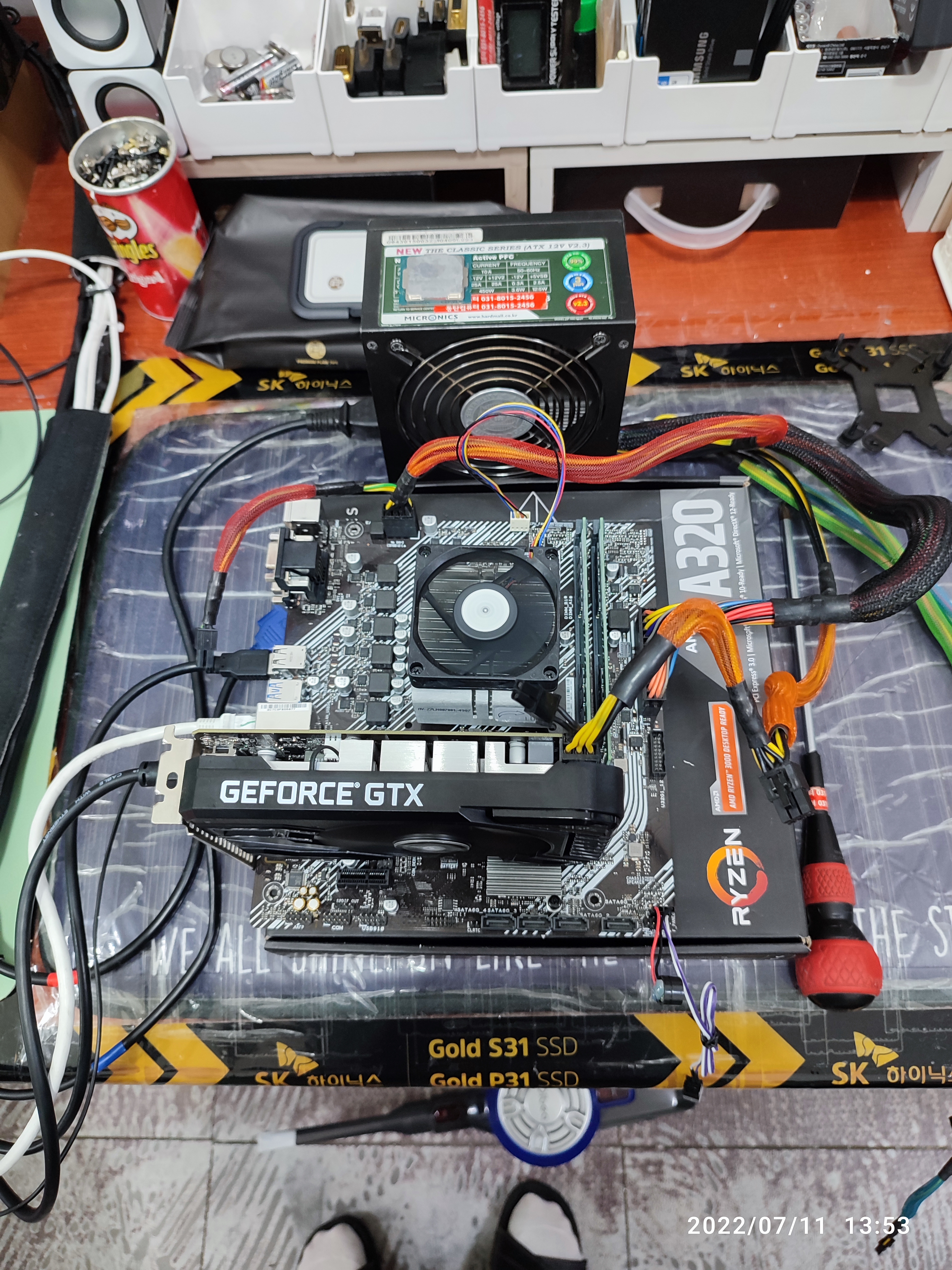

손님의 부속을 제 메인보드에 꽂으면서 테스트 중손님의 부속이 제대로 인식되고 있는지 확인 중
화면이 정상적으로 출력되는 제 메인보드에 손님의 부속을 하나씩 넣어가면서 테스트를 하고 있습니다.

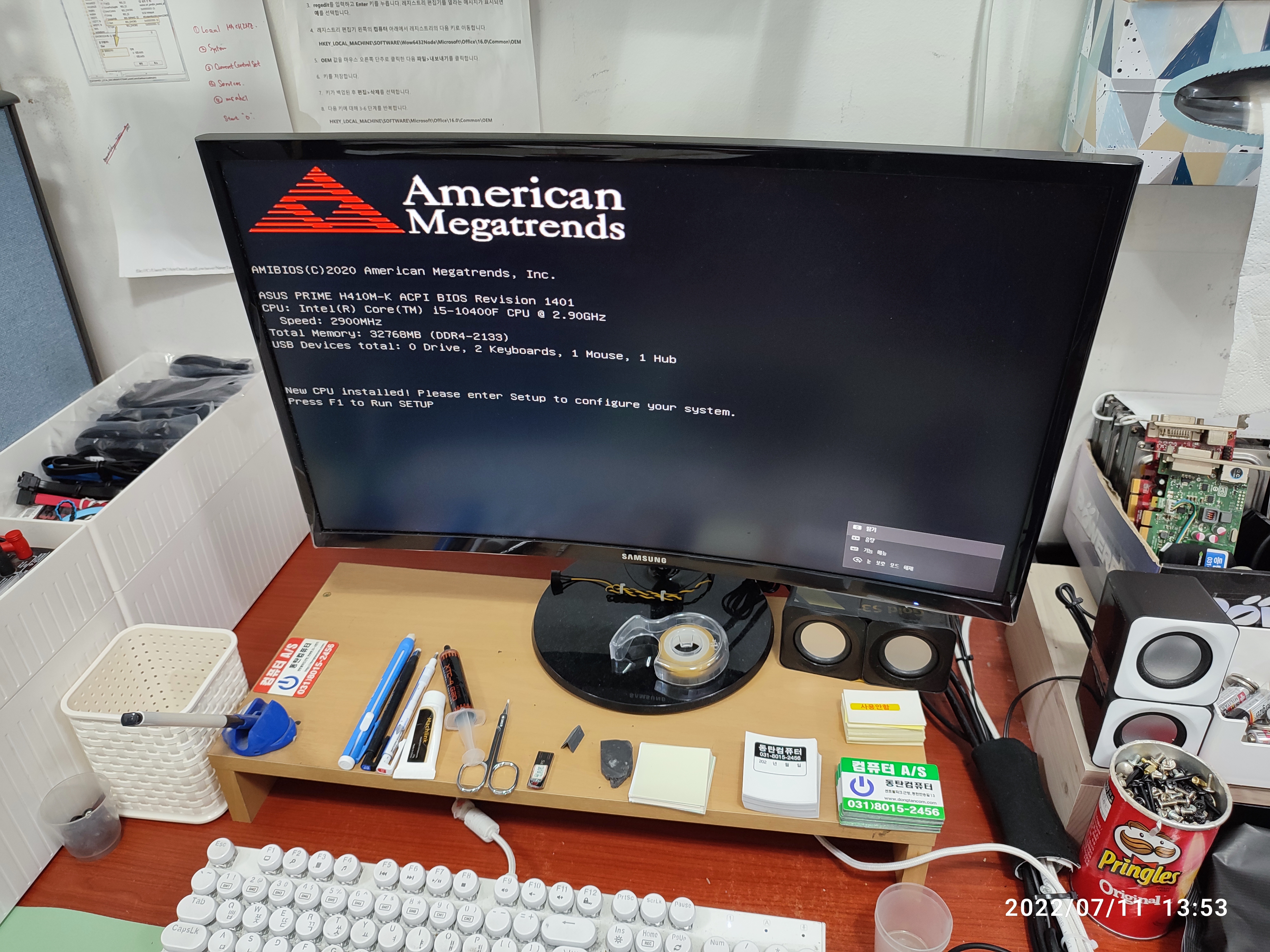

손님의 CPU는 내장 그래픽 칩셋이 없는 F버전의 CPU이기 때문에, 그래픽카드의 화면 출력을 먼저 확인하고 손님의 CPU를 메인보드에 꽂아서 테스트 진행합니다. 아래와 같이 손님 CPU, RAM, 그래픽카드 + 제 테스트 메인보드(H410칩셋)에서는 화면이 정상적으로 보이고 있습니다

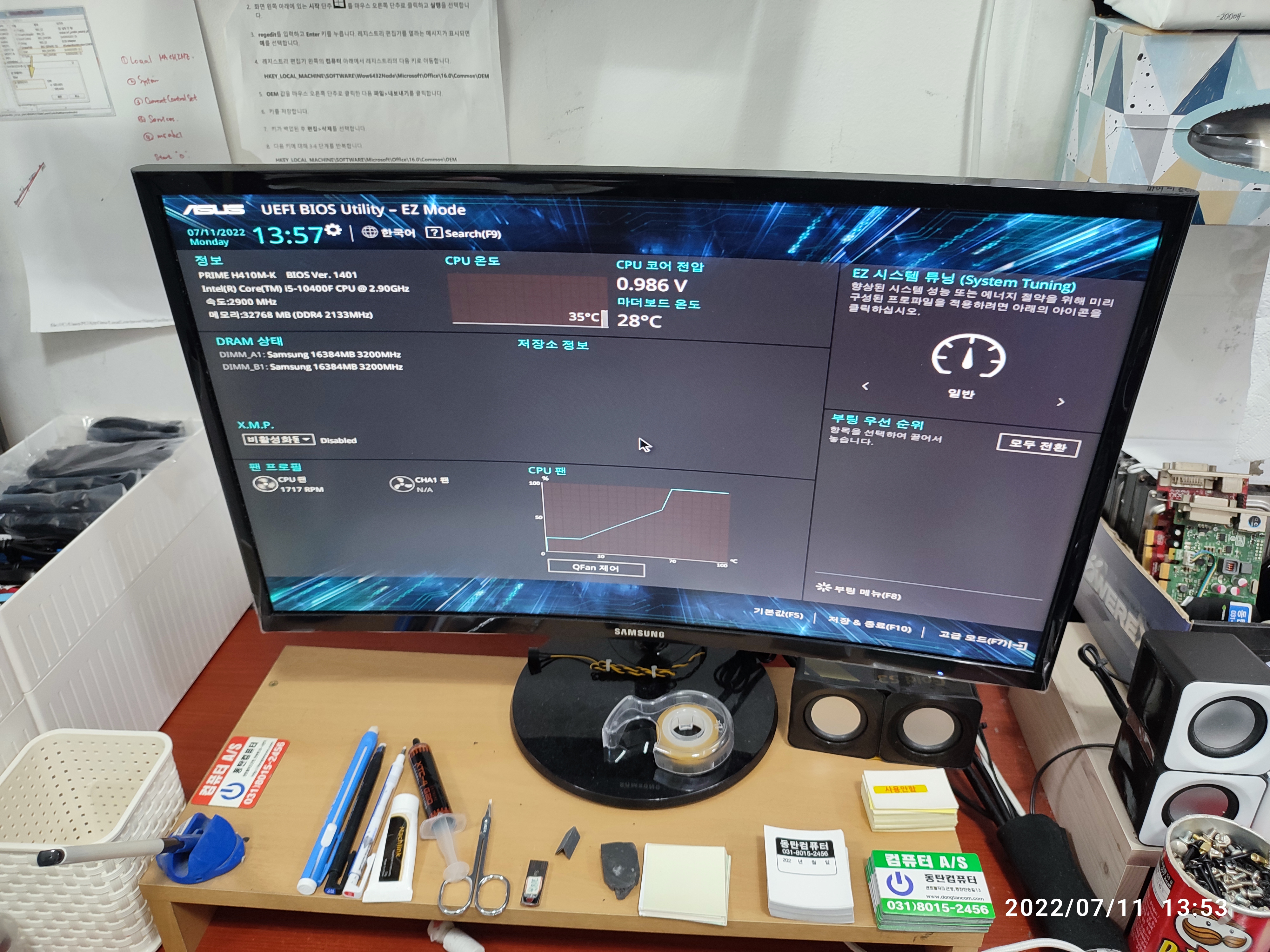

제 테스트용 메인보드에서는 손님의 CPU, RAM, VGA가 정상적으로 동작되는 중입니다.제 테스트용 메인보드에서는 손님의 CPU, RAM, VGA가 정상적으로 동작되는 중입니다.
손님의 부속(CPU, RAM, 그래픽카드)와 제 메인보드(H410칩셋)는 정상 동작되고 있습니다.

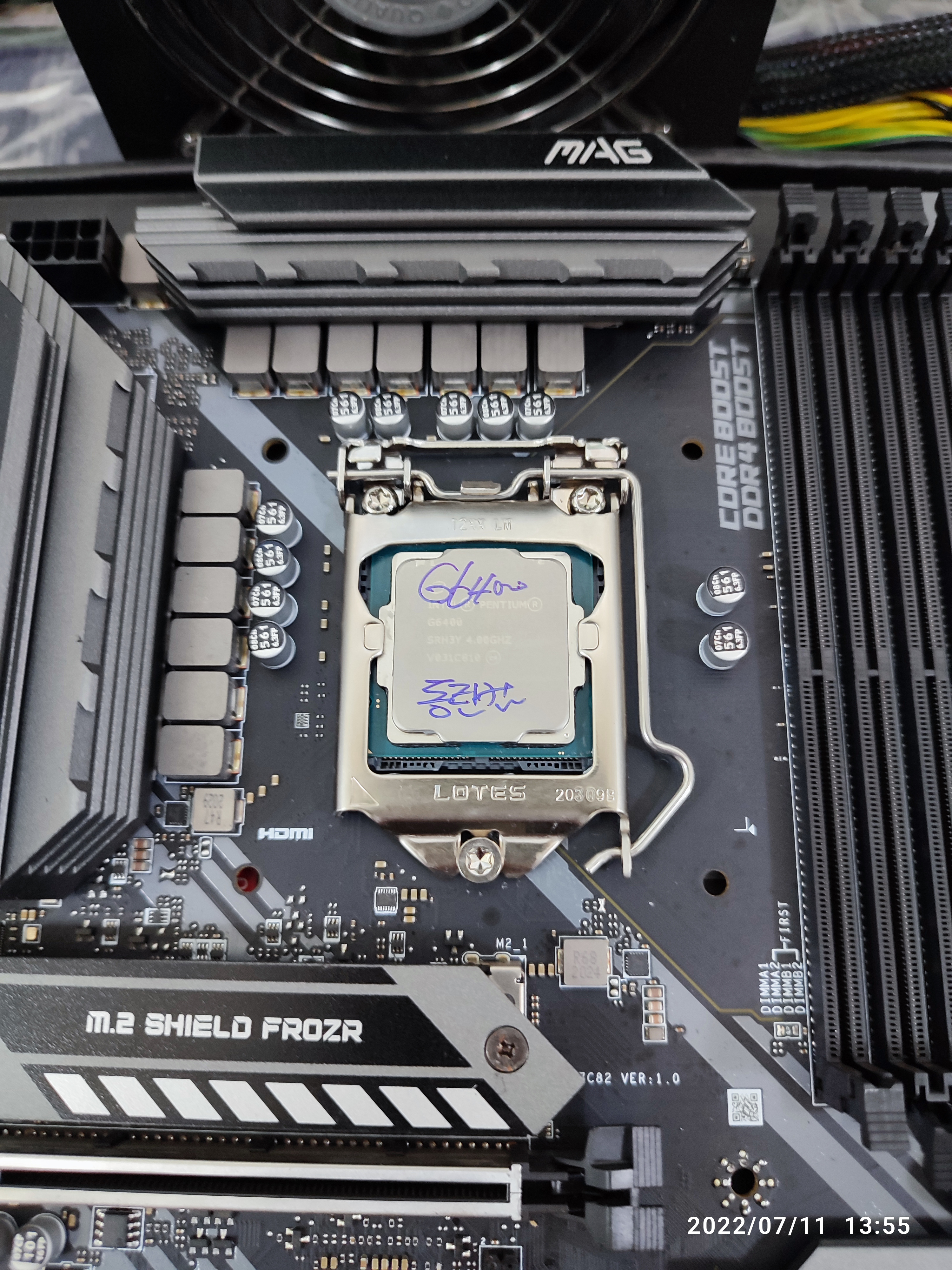

손님의 CPU도 인식이 안 됐다면, 제 CPU를 손님 메인보드에 꽂아보지 않았을 텐데요. 손님 CPU로 제 메인보드에서 정상적으로 인식되고 있기 때문에, 제 CPU를 손님 메인보드에 꽂아서 메인보드 추가 테스트를 진행합니다. 증상은 동일하게 아무런 반응이 없습니다. 메인보드의 배터리와 CMOS 설정 리셋을 시켜봤지만, 별다른 미동조차 없습니다. => 손님의 메인보드 불량

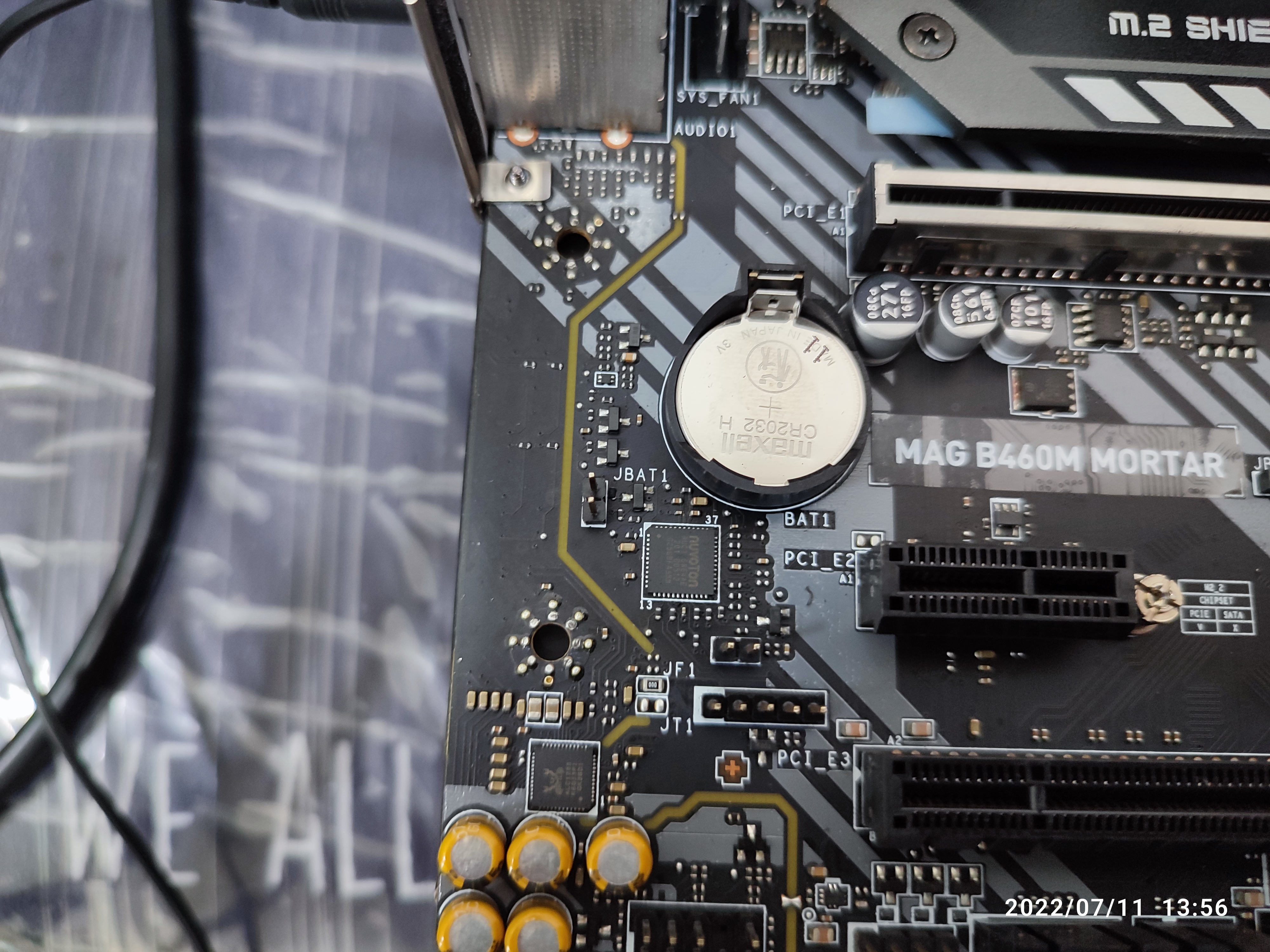

제 CPU를 손님의 메인보드에 꽂고 제 파워서플라이로 테스트 진행 중메인보드의 배터리, CMOS 초기화 진행 중
제 CPU를 손님의 메인보드에 연결해서 테스트를 진행하고 있습니다. 시모스 배터리와 메인보드 설정 리셋을 시켜봤지만 반응이 없습니다.





CPU 소켓의 상태도 확인해보고 외관상 탄 흔적이나 파손된 부속이 있는지 찾아봤지만 눈에 띄질 않네요. 메인보드의 자잘한 부속은 워낙 많기 때문에 모든 부속을 눈으로 확인하는 건 어렵고요. 눈으로 훓어볼 수 있는 부분만 빠르게 점검했습니다.

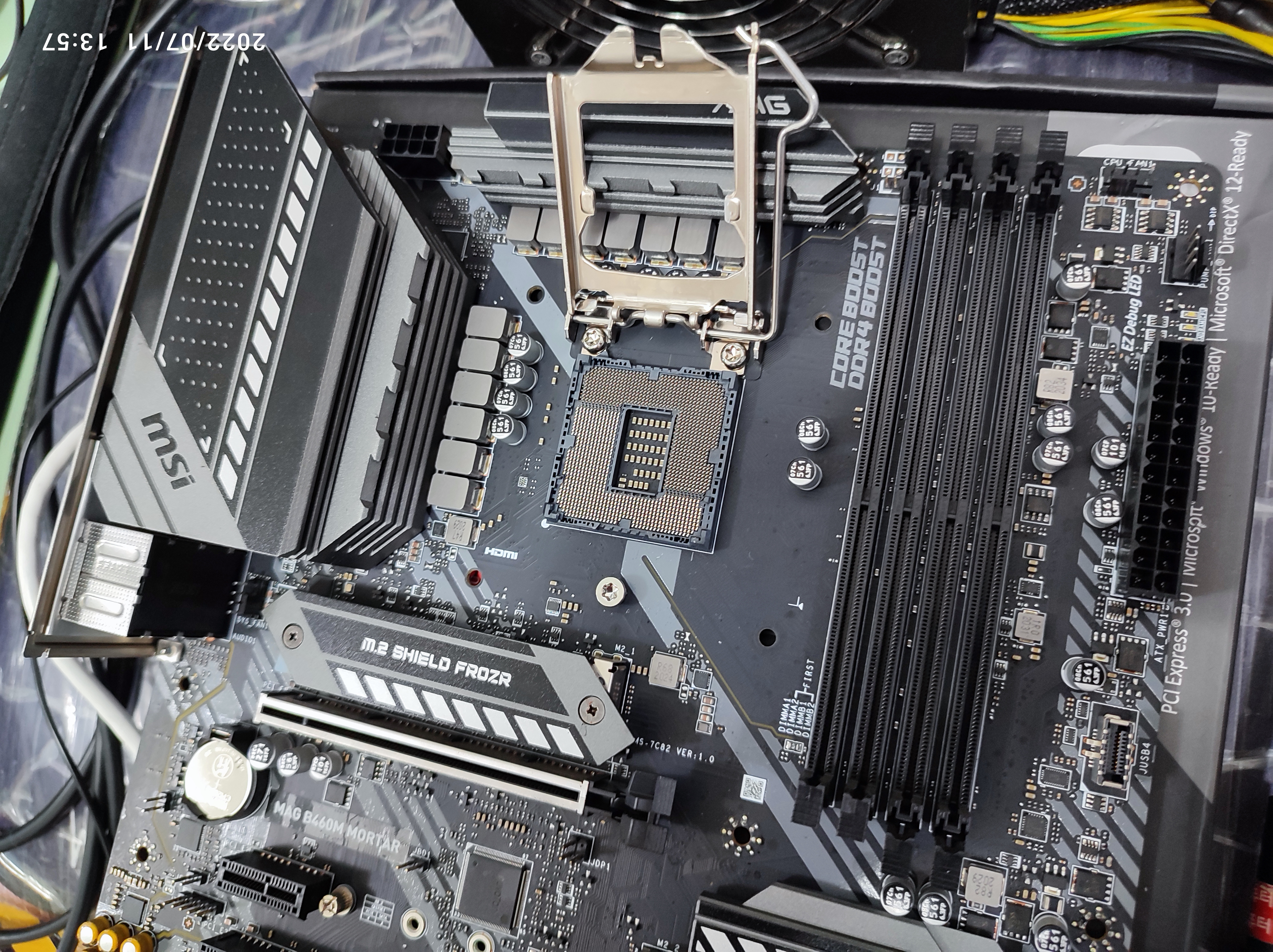

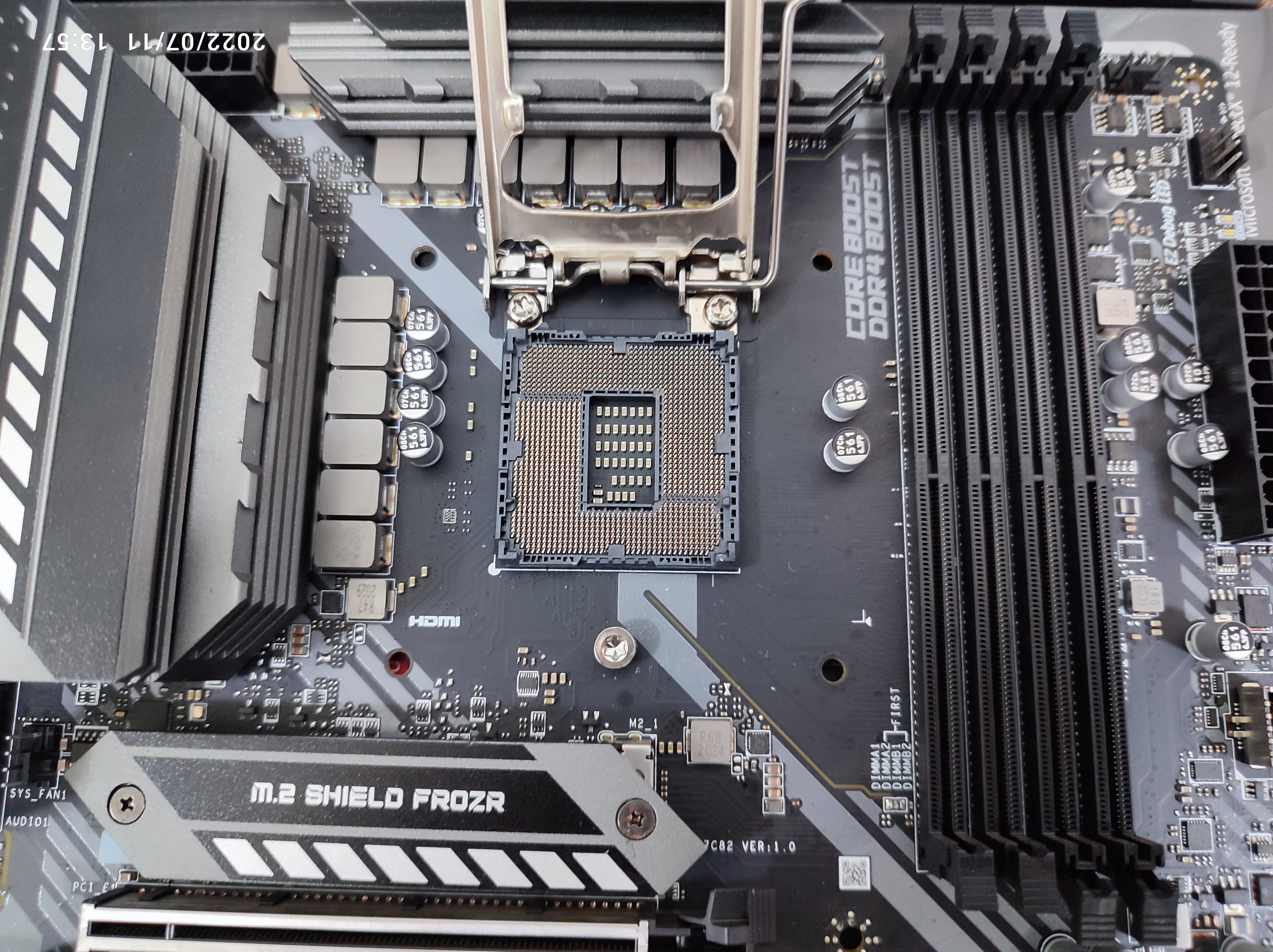

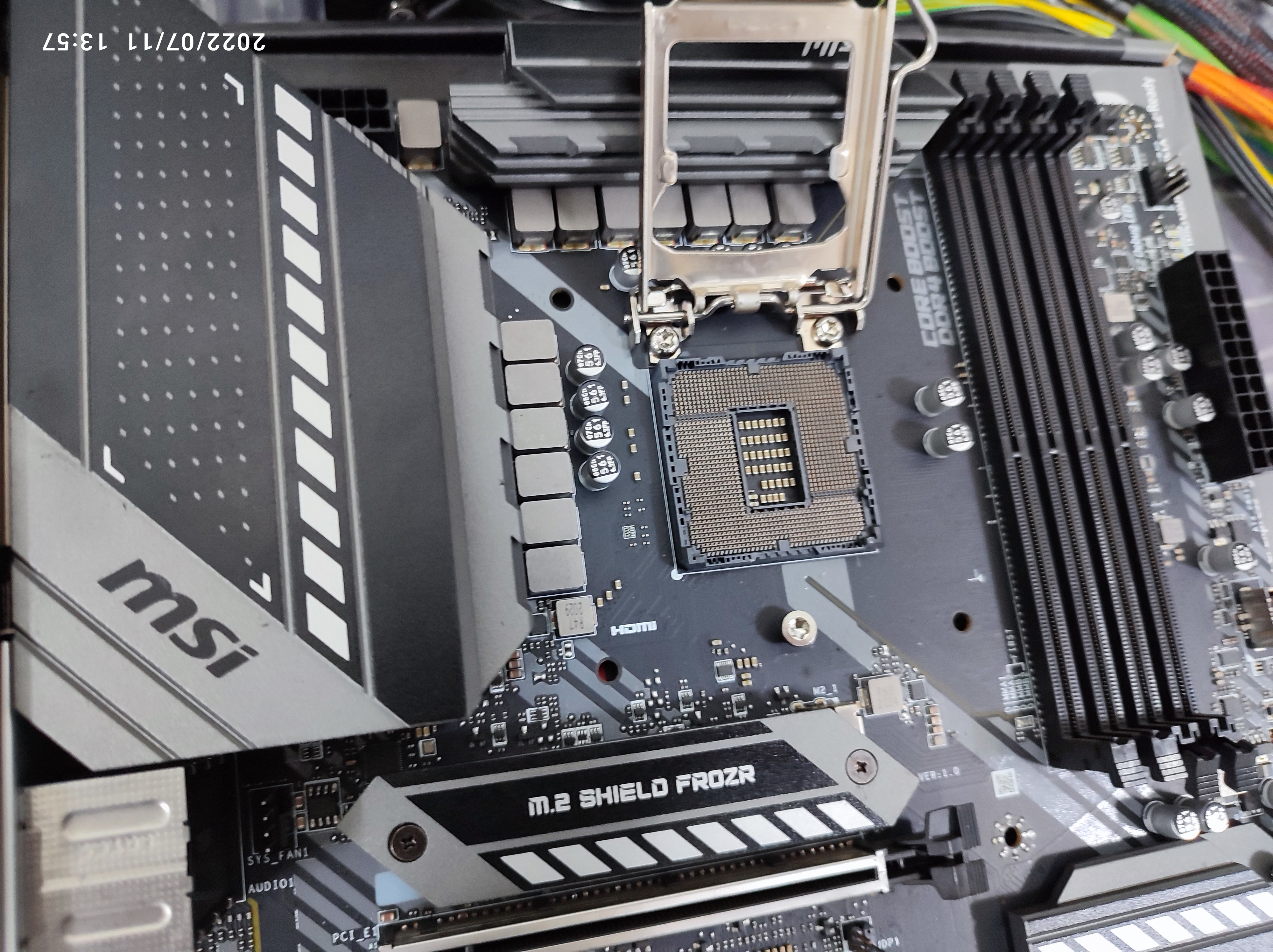

손님 메인보드 유관상으로 점검 중 (1)손님 메인보드 유관상으로 점검 중 (2)손님 메인보드 유관상으로 점검 중 (3)
CPU의 핀 상태 확인 중





손님 메인보드의 A/S 기간이 남았지만, 제조사 서비스센터의 AS를 받으려면 최소 1주일은 걸리기 때문에, 그동안은 업무를 못 보니, 동일 칩셋의 신품 메인보드로 교체해서 당일 출고했습니다. (대체할 부속이 없으면, 저도 구입해서 교체해야하기 때문에 시간이 하루 이틀 걸릴 수 있습니다. 모든 부속을 가지고 있기는 힘듭니다.) TUF GAMING B460M-PLUS (BIOS Ver.1003)으로 교체해서 출고했습니다. 고장 난 메인보드는 제조사(유통사)의 A/S 센터로 택배 입고하셔서 교체받으시고 A/S용으로 보관하시거나 중고부품으로 처분하시라고 말씀드렸습니다.

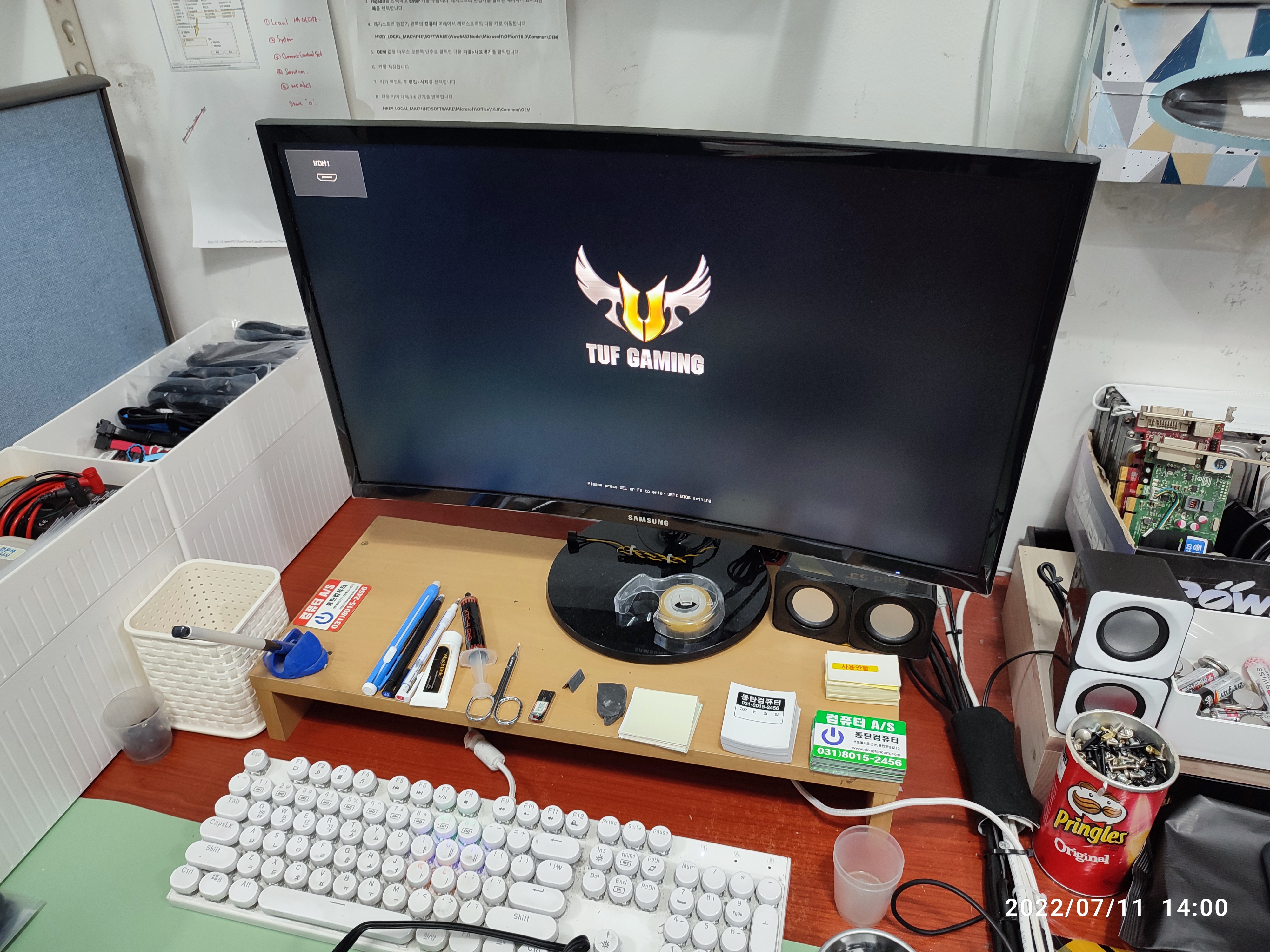

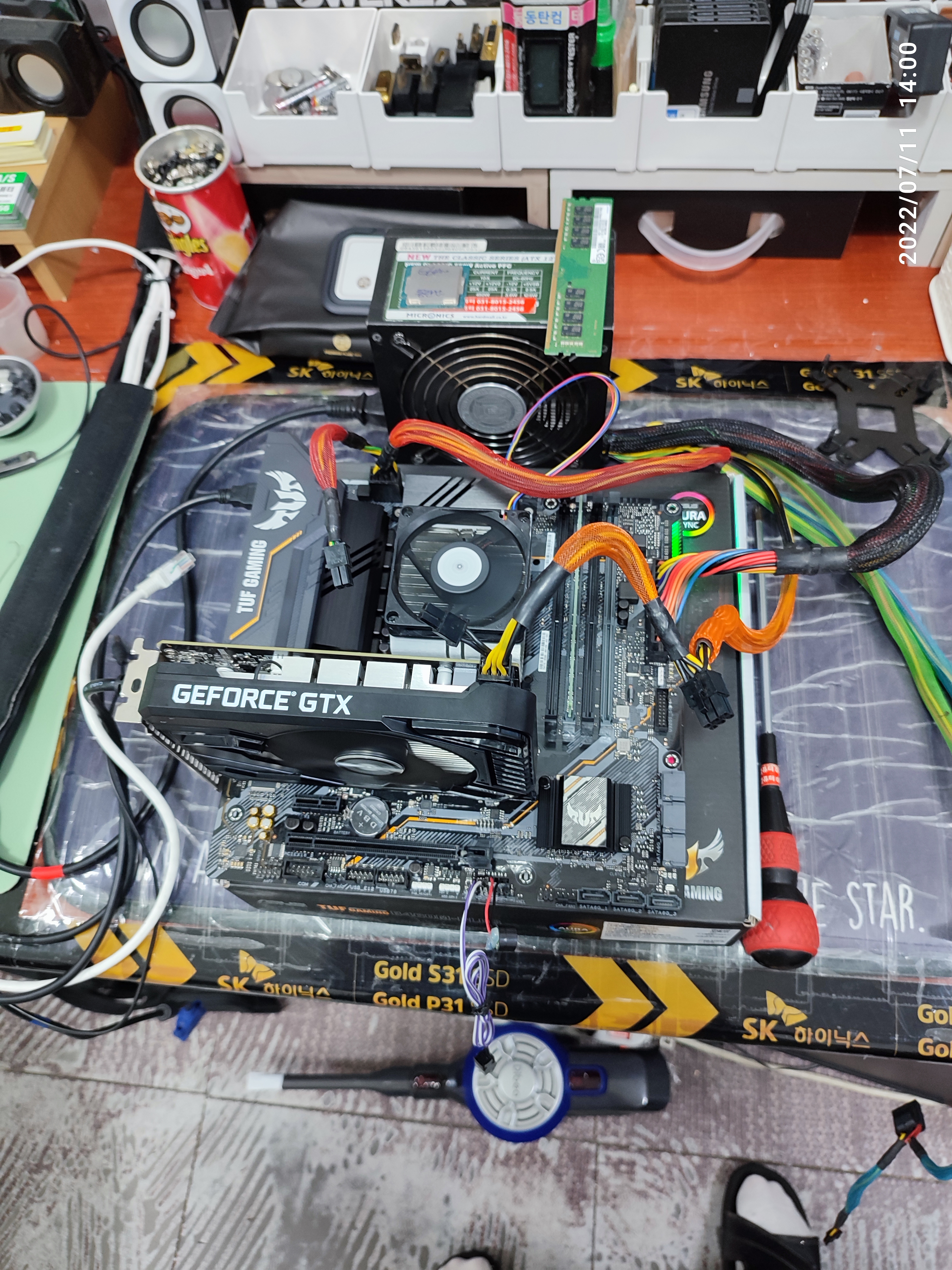

신품 B460M 메인보드로 교체신품 B460M 메인보드로 교체신품 B460M 메인보드로 교체
ASUS TUF GAMING B460M-PLUS 제품 신품 교체했습니다.

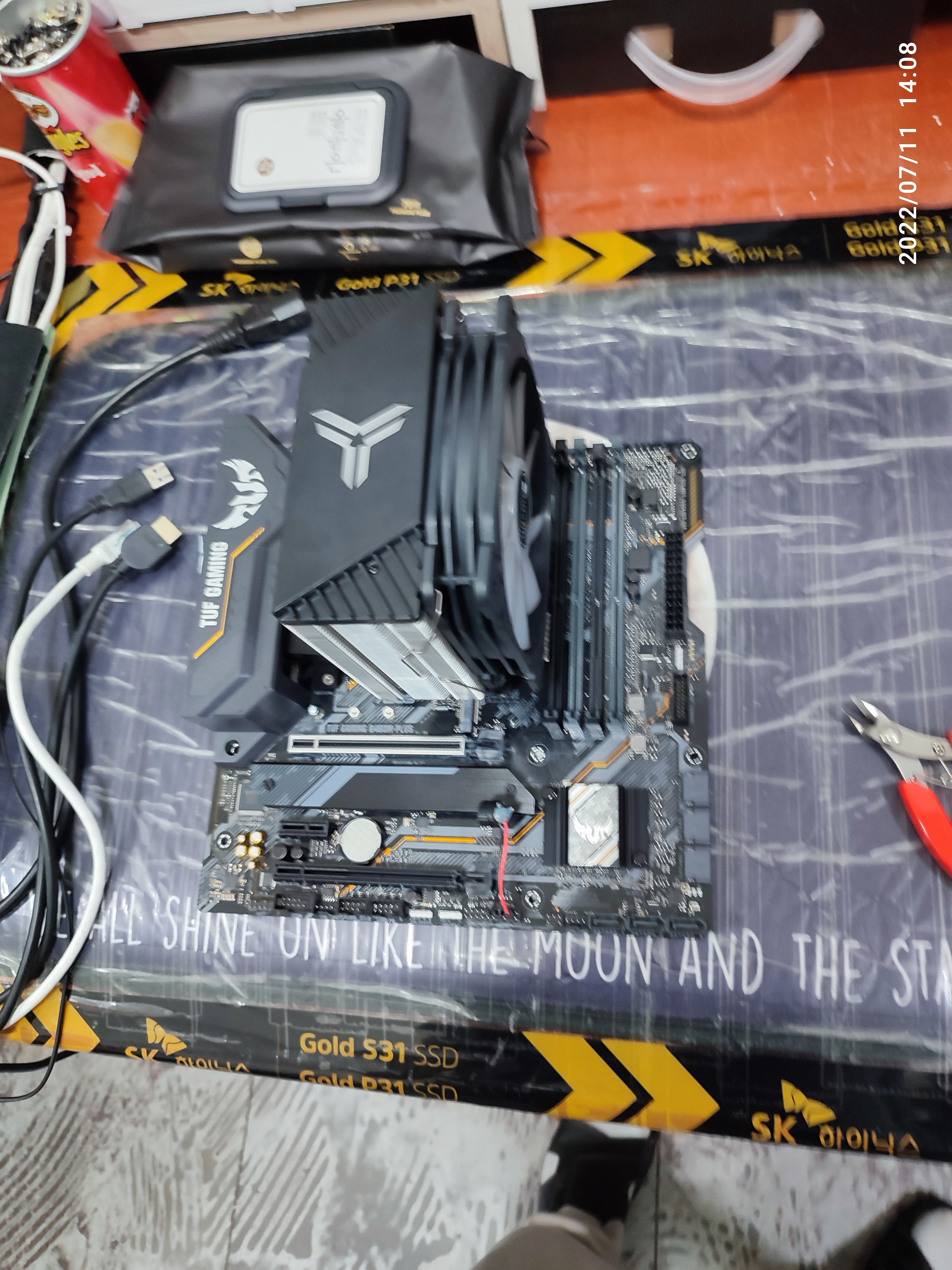

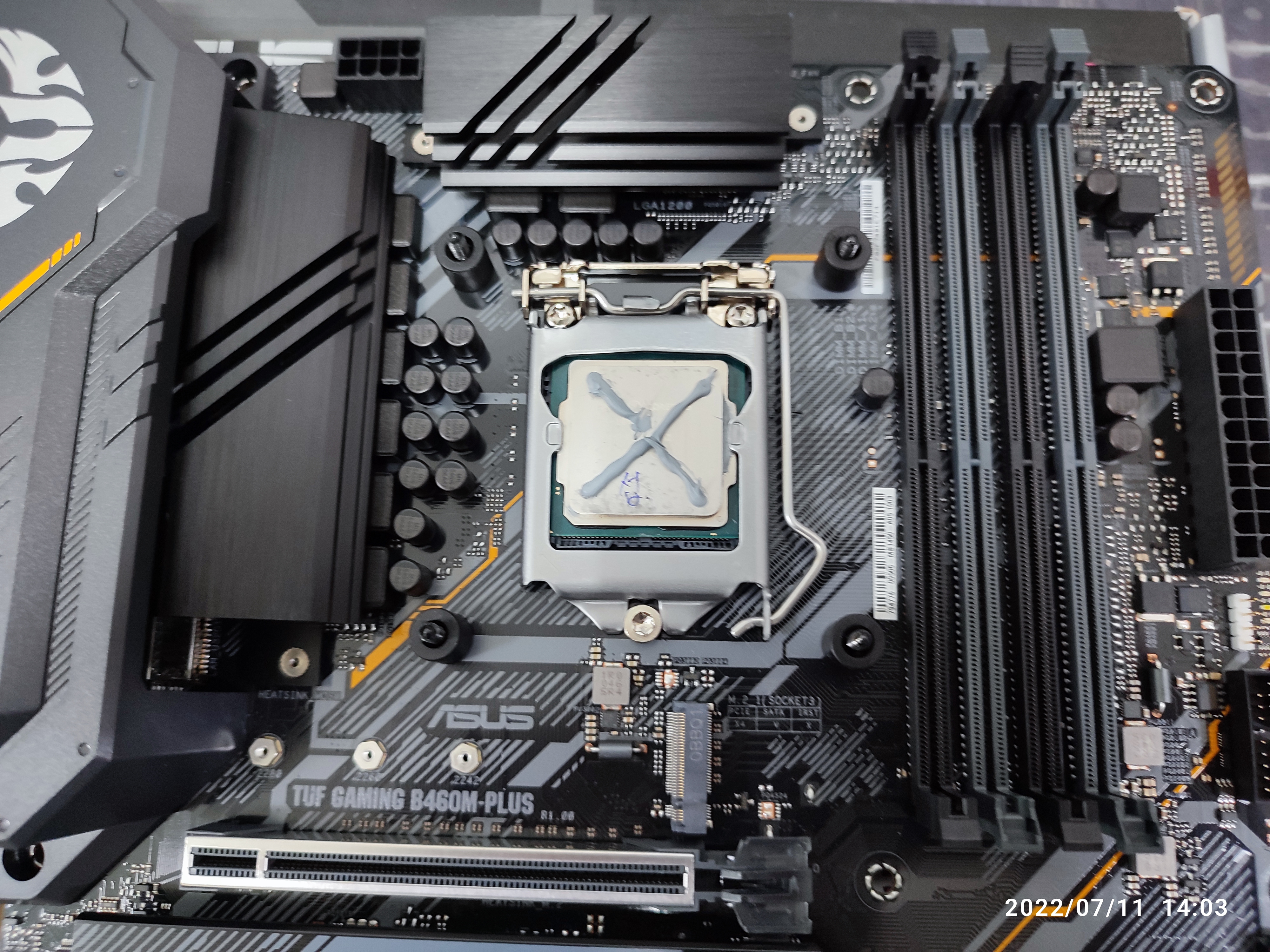

타워형 공랭 쿨러를 메인보드에 장착하고 서멀 컴파운드 재도포하고

신품 B460M 메인보드로 교체서멀컴파운드 재도포

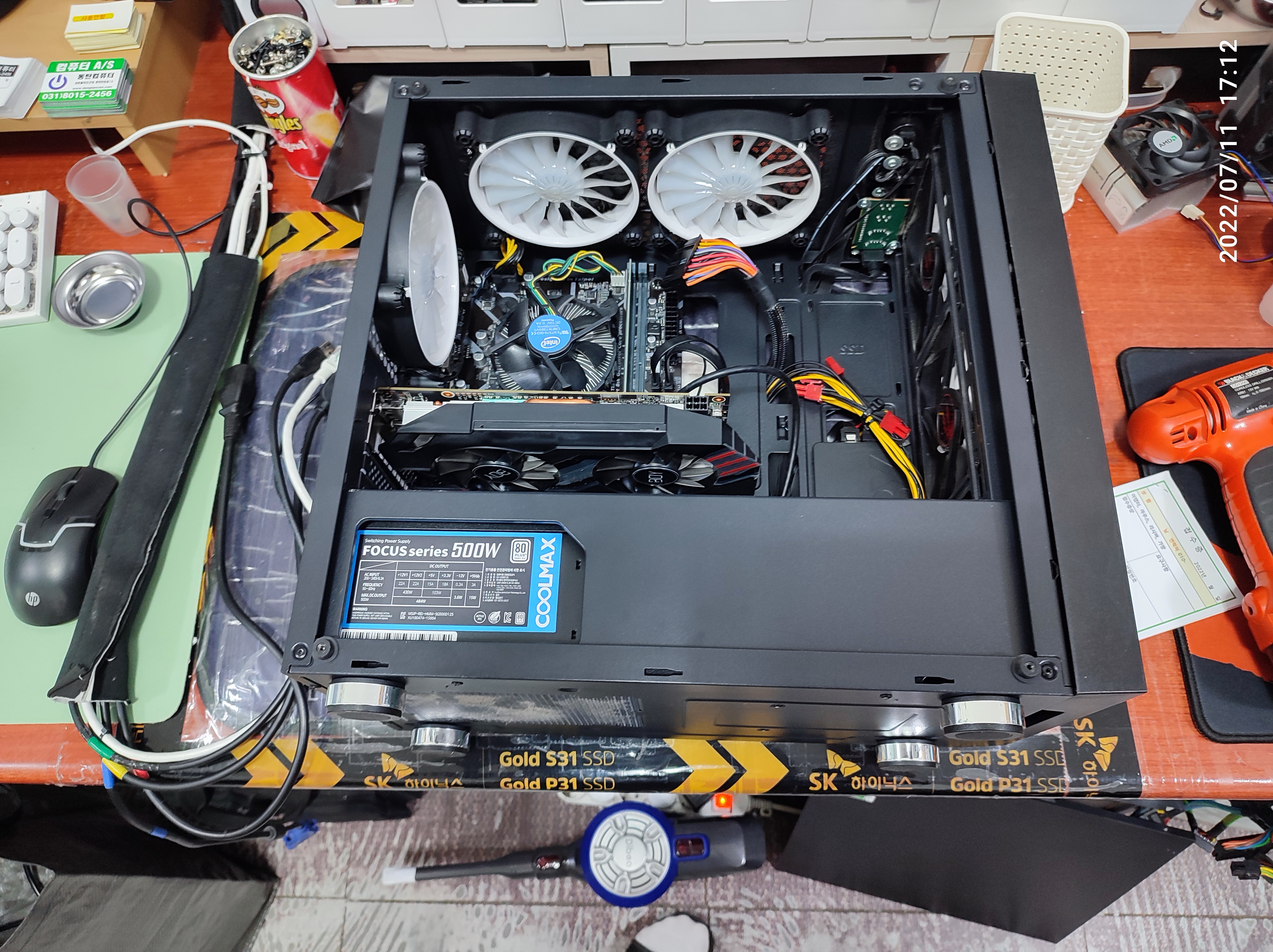

기존의 먼지를 털어내고 재조립했습니다.





새로 변경된 메인보드와 기존의 메인보드가 같은 칩셋의 메인보드라서 거의 대부분의 드라이버는 호환성이 있어서 바로 윈도우 부팅이 됐습니다. 윈도우 부팅 후에 제조사 홈페이지에서 제공되는 최신 드라이버를 재설치하고 출고했습니다. 컴퓨터가 절삭하는 기계 장치 연결되는 컴퓨터라서 기름 먼지가 많이 껴서 먼지가 잘 안 날아갑니다. 진득진득한 먼지가 엉겨 붙으니, 전제 제품의 불량도 일반 가정집보다는 쉽게 발생할 수 있는 조건인 거 같습니다. 먼지가 들어가는 구멍에 필터를 달아서 조금이라도 걸러지는 필터를 달면 좋지 않을까 싶은 생각도 듭니다. (필터를 달면 아무래도 외부 공기 유입이 잘 안되니깐 CPU 온도도 체크하고요.)

메인보드 교체하고 기존의 케이블을 연결하고 있습니다.
