DELL N4110 분해청소 후 SSD 업그레이드 작업

by 동탄컴퓨터수리 031-8015-2456 2020. 8. 10.

DELL N4110 노트북입니다. 하판, 상판, 키보드, 메인보드 등 모든 부품을 분해해야 하드디스크를 교체할 수 있는 노트북입니다. 일반 노트북 = 하드디스크 베이를 별도로 만들어서 쉽게 교체가능한 노트북에 비해서 수리 공임이 많이 받아야하는 노트북입니다. 이제는 거의 단종돼서 AS 들어올 일이 많지는 않은 모델인데요. 최근에 2대 정도 들어와서 업그레이드 과정을 사진으로 남겨놨습니다.

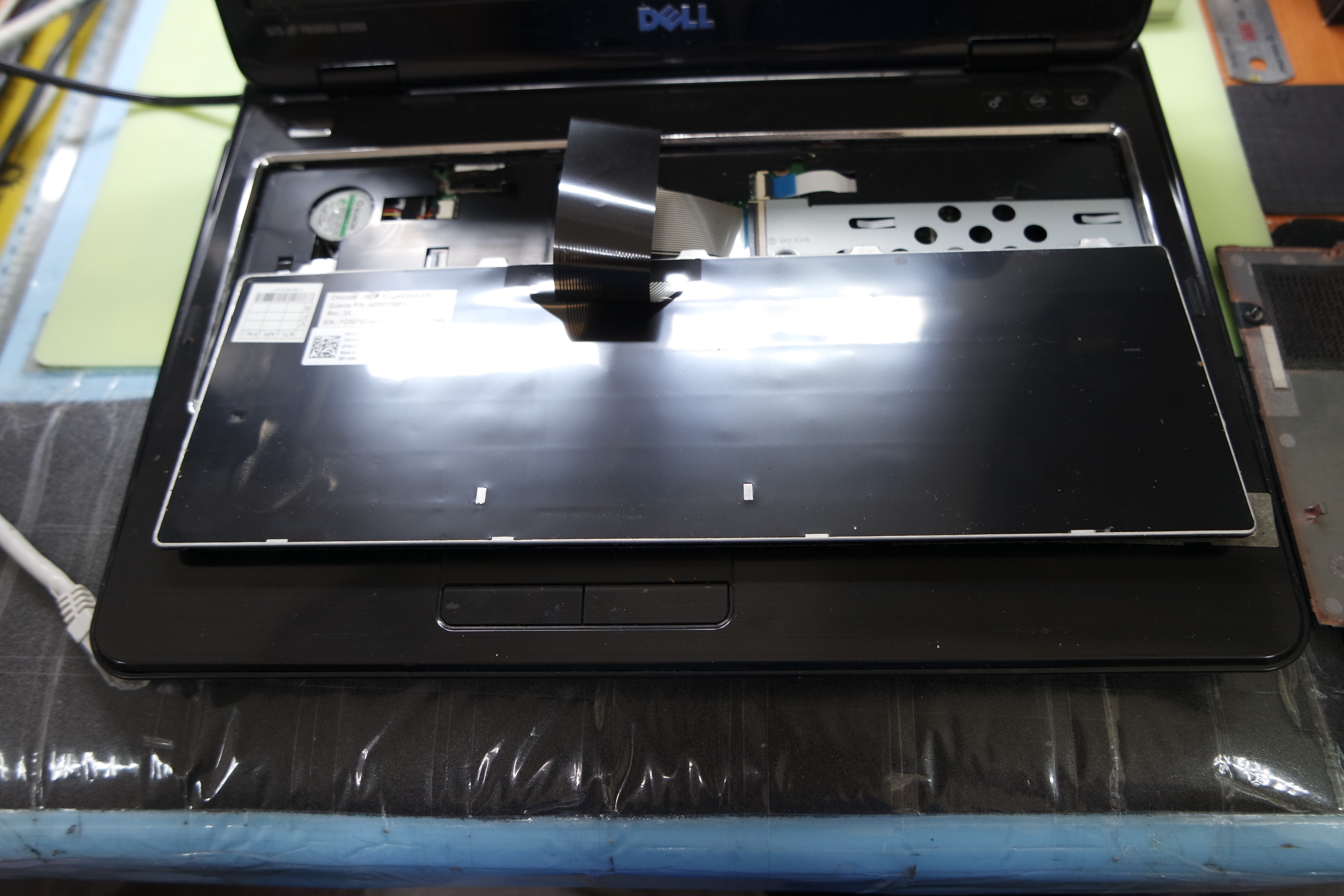

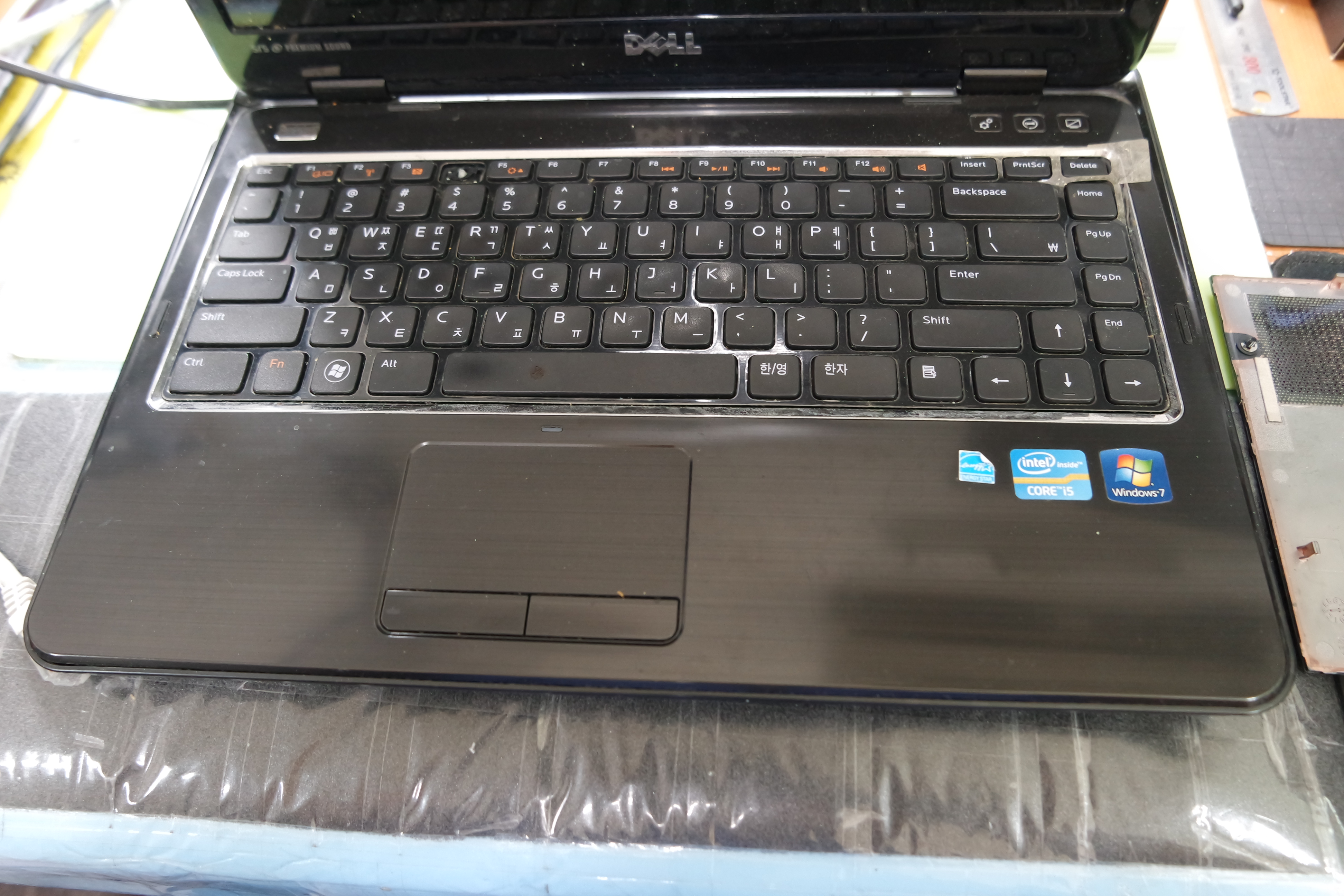

DELL N4110 키보드

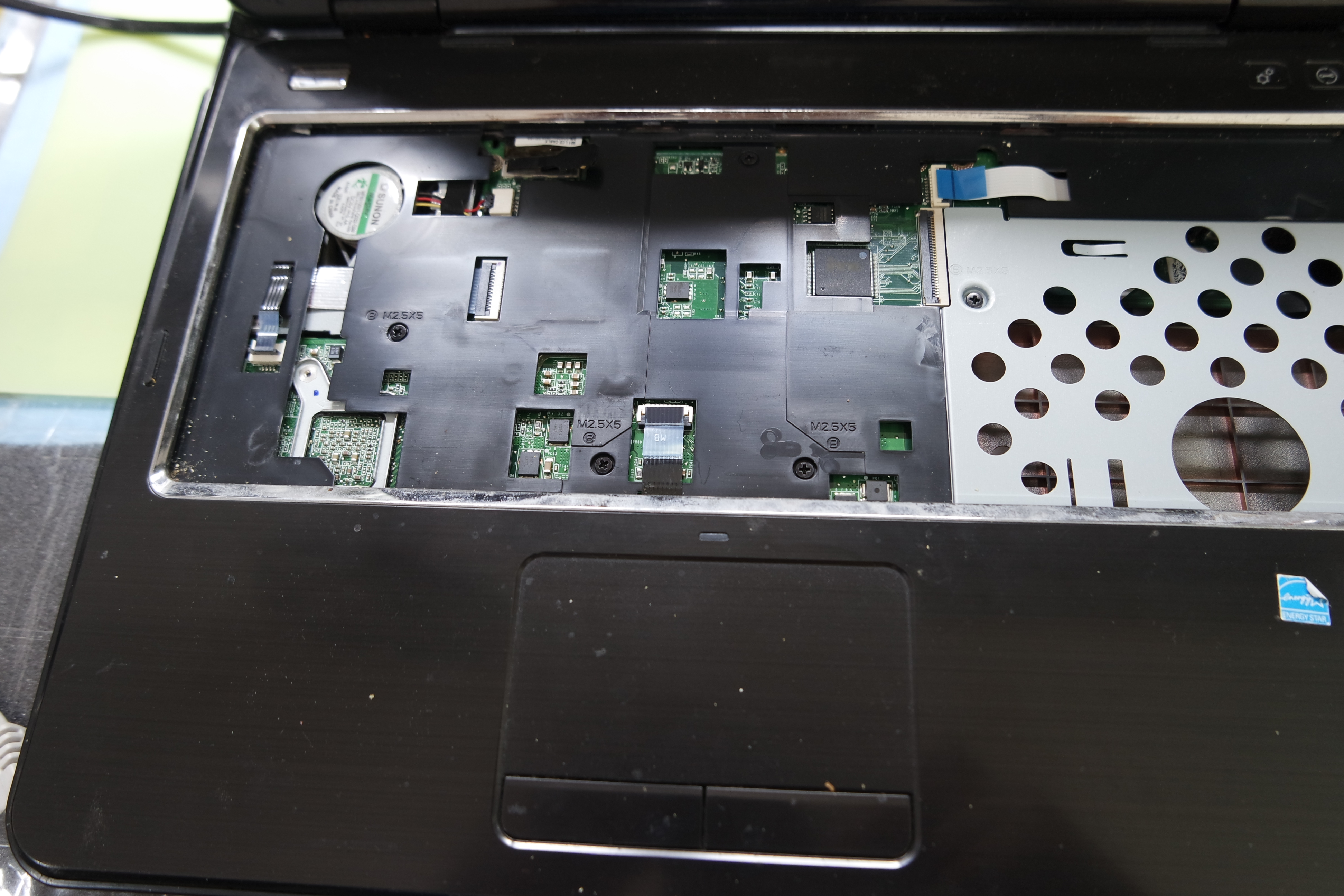

키보드도 들어내고 상판에 조여진 나사도 해제하고

DELL N4110 키보드 분해

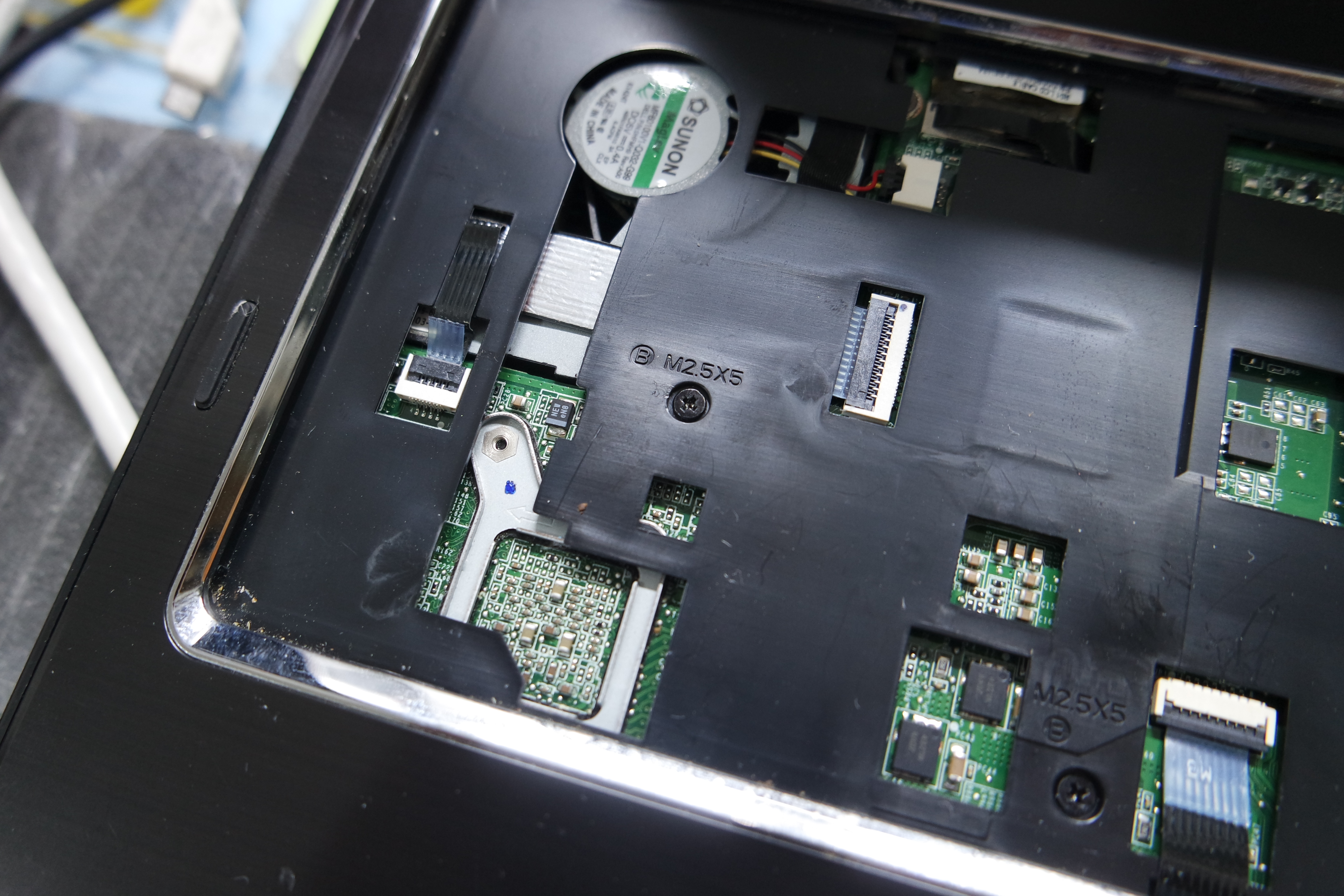

곳곳에 조여진 상판 나사도 제거하고 터치패드와 전원버튼, 측면 USB 포트케이블도 제거합니다.

DELL N4110 상판 나사 해체

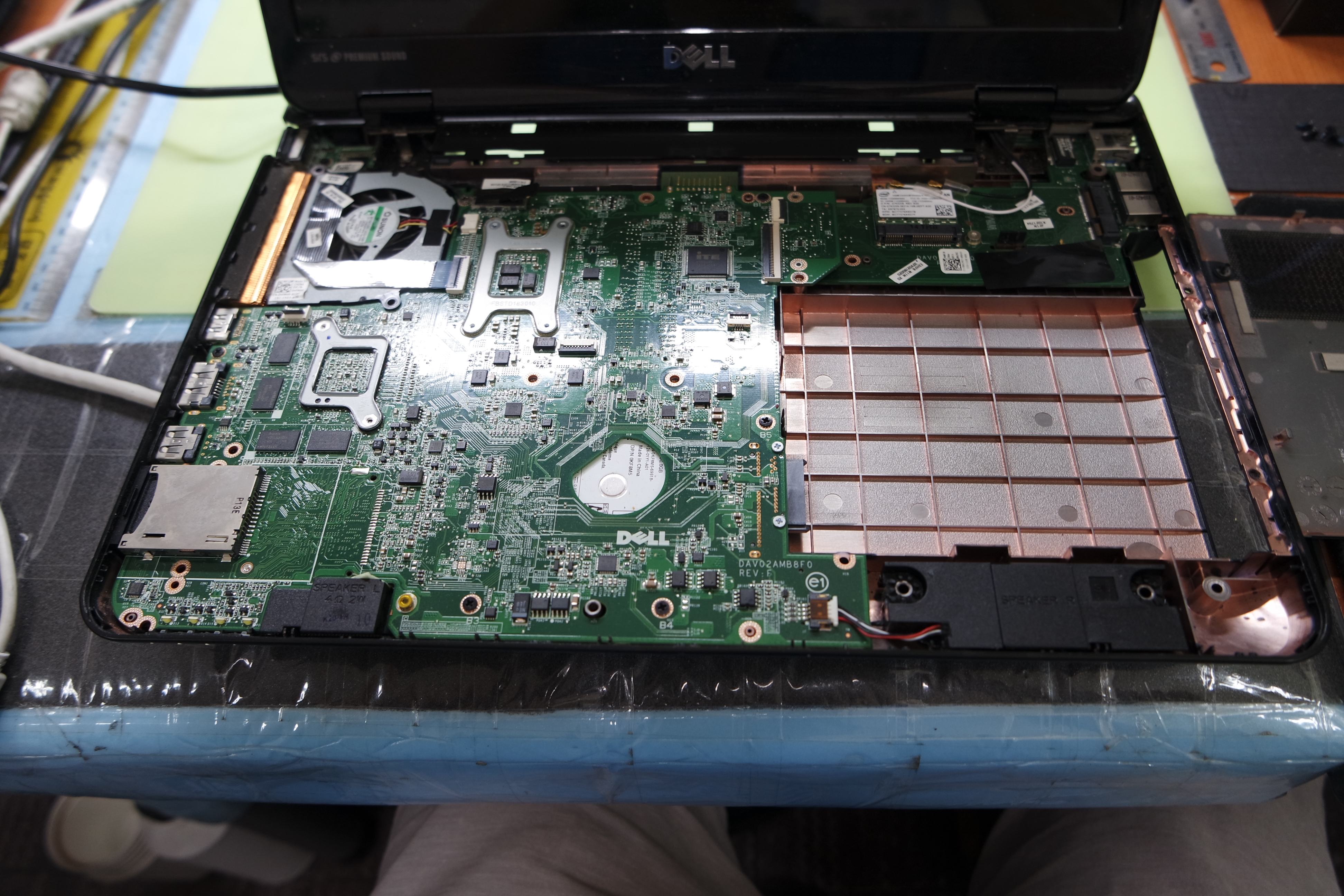

메인보드 밑에 하드디스크가 위치해있어서 참 난감한 노트북이 아닐 수 없습니다. LCD 케이블 분해하고 서브기판과 분리하는 등의 작업이 필요합니다. (우측하단의 스피커 케이블도 분해해야겠네요. 재조립시 기판 밑으로 잘 기어들어가니 신경써서 조립해야 합니다. 잘 까먹는 부분입니다.)

DELL N4110 내부 분해

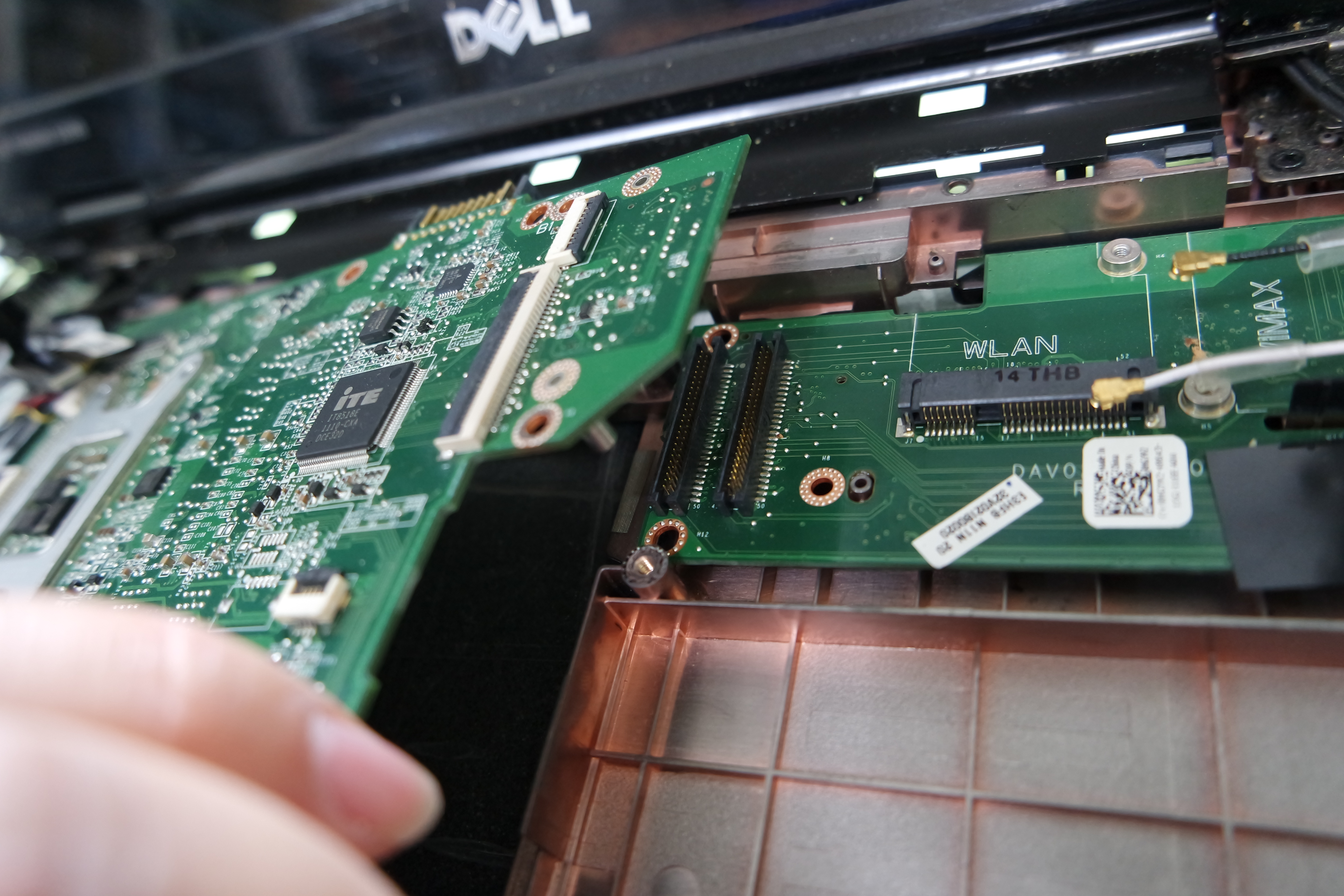

서브기판과 슬롯형태로 연결되어 있는데요. 근 10년간 거의 분해할 일이 없었기 때문에 분해가 쉽게 안됩니다. 힘주면 부러질 거 같아서 힘으로도 안되고 적당한 힘조절이 관건입니다.

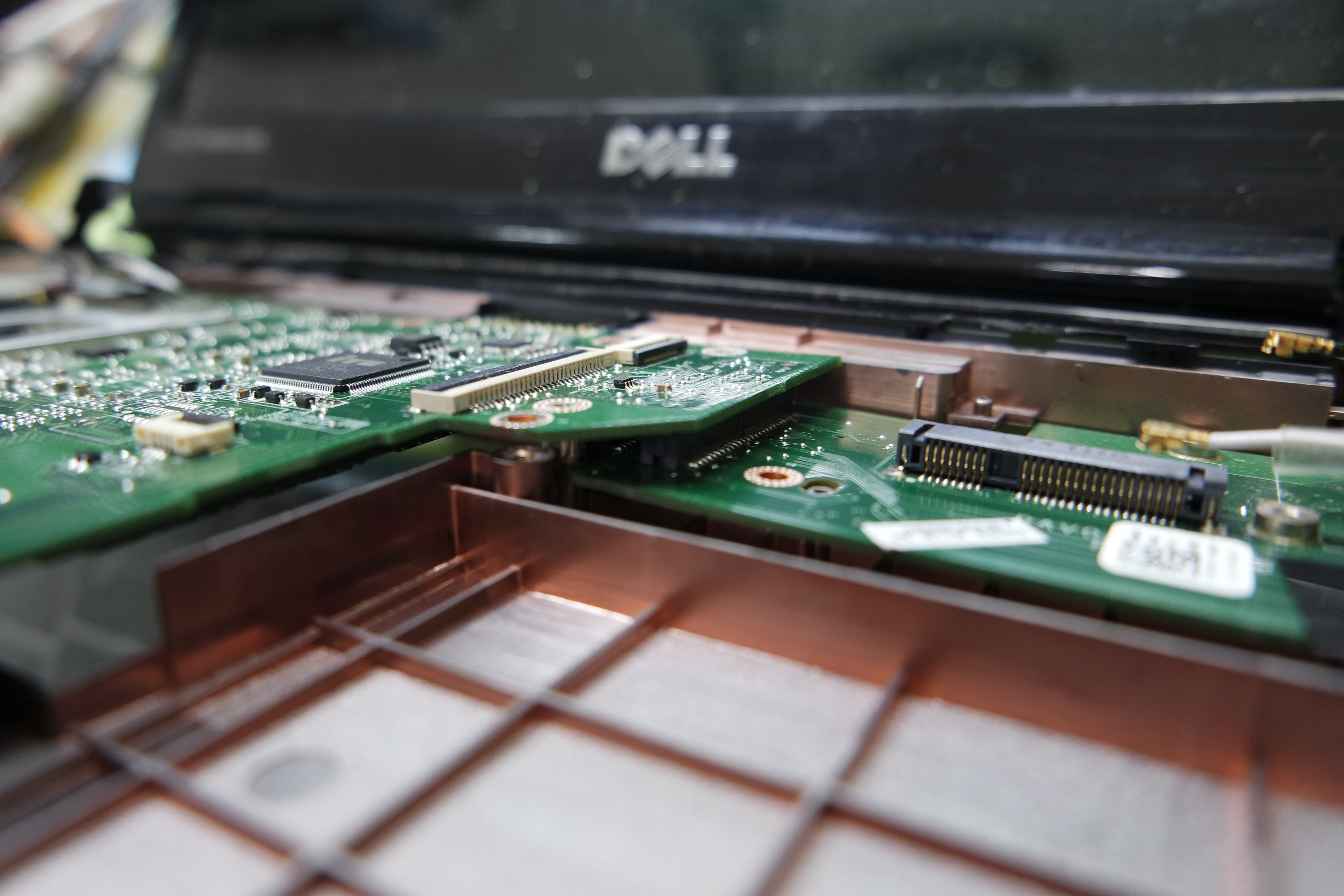

DELL N4110 본 기판과 서브 기판 커넥터의 구조

제품에 따라서 의외로 쉽게 분리될 수도 있고요. 아무튼 아래와 같이 슬롯에 꽂히는 형태이므로 요령껏 잘 분해하면 됩니다.

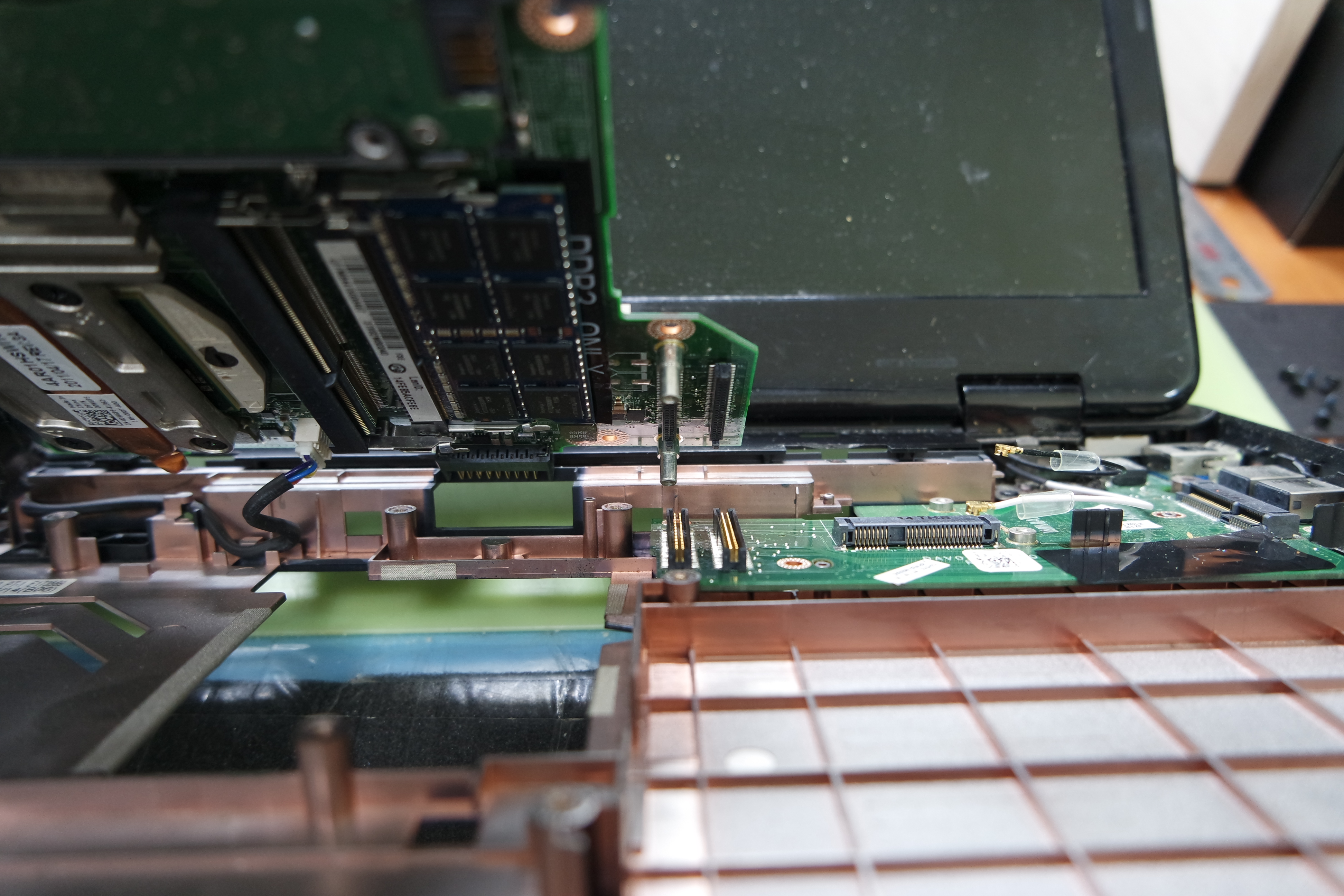

DELL N4110 본기판과 서브기판 분리

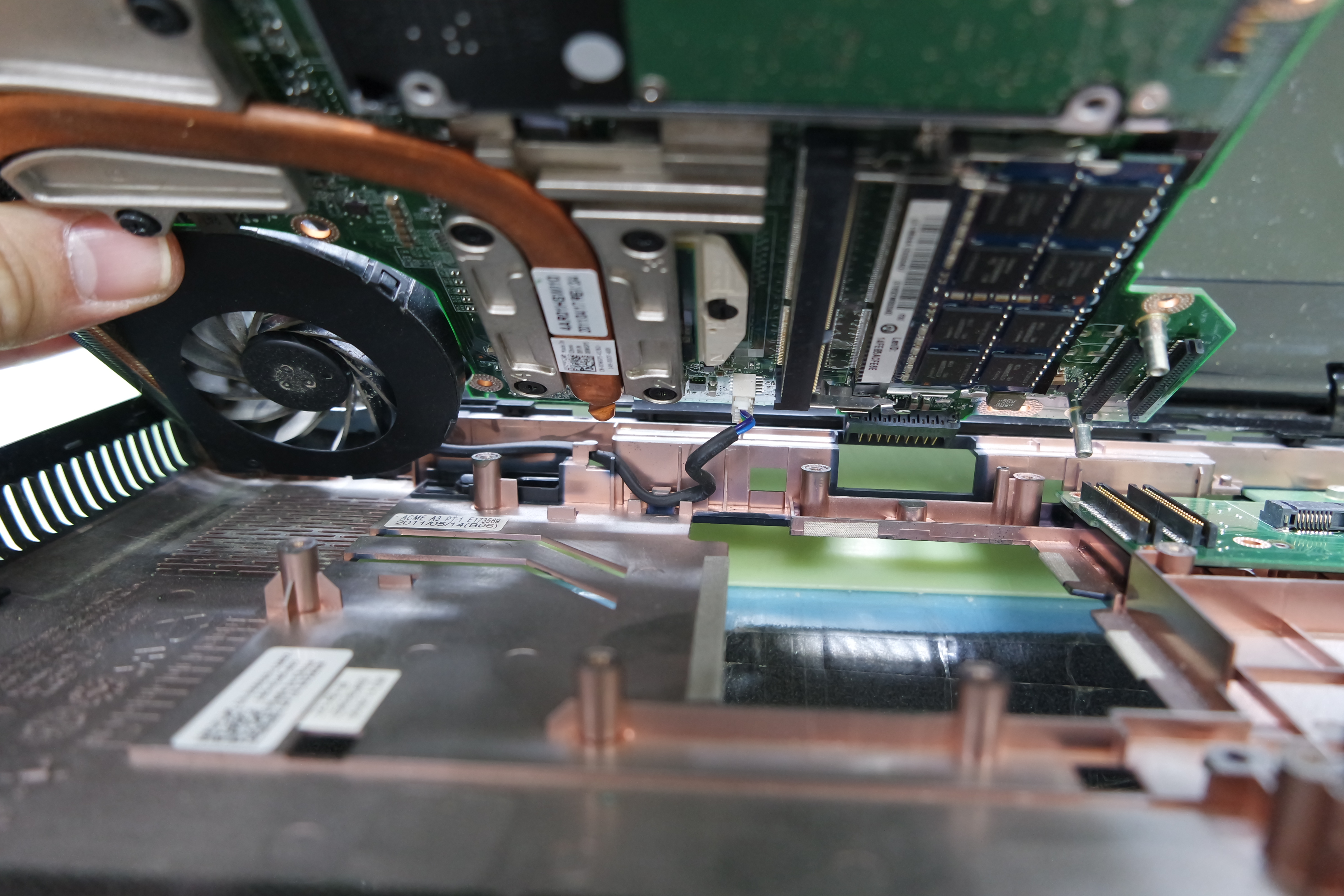

안쪽에 또 케이블이 연결되어 있으니 조심해서 들어냅니다.

DELL N4110 메인기판 분해과정
DELL N4110 메인보드 분해과정

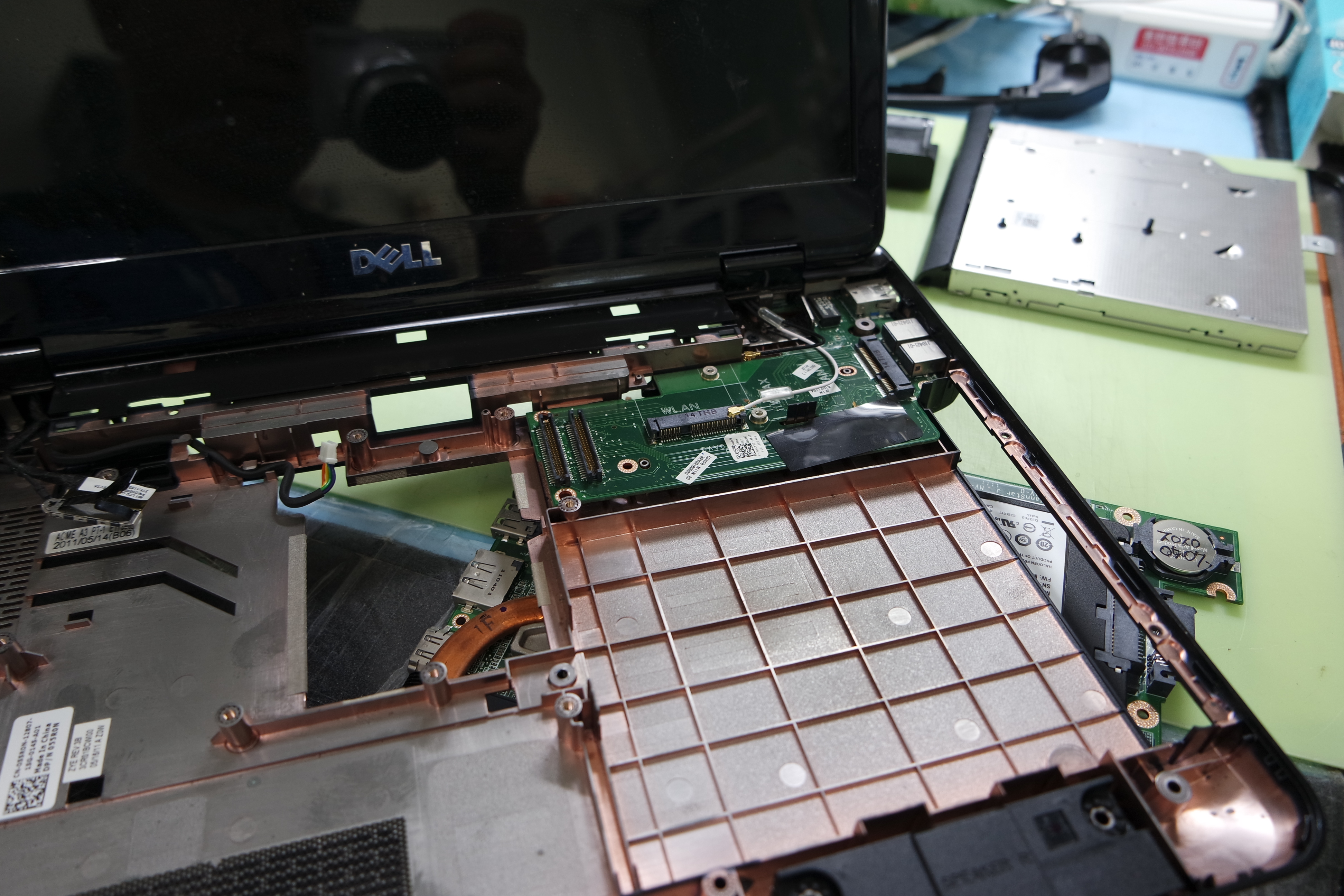

메인보드를 뜯어내면 드디어 하드디스크 슬롯과 메모리 슬롯을 구경할 수 있습니다. (메모리 업그레이드는 여기까지 분해할 필요없이 뒷커버만 열면 됩니다.)

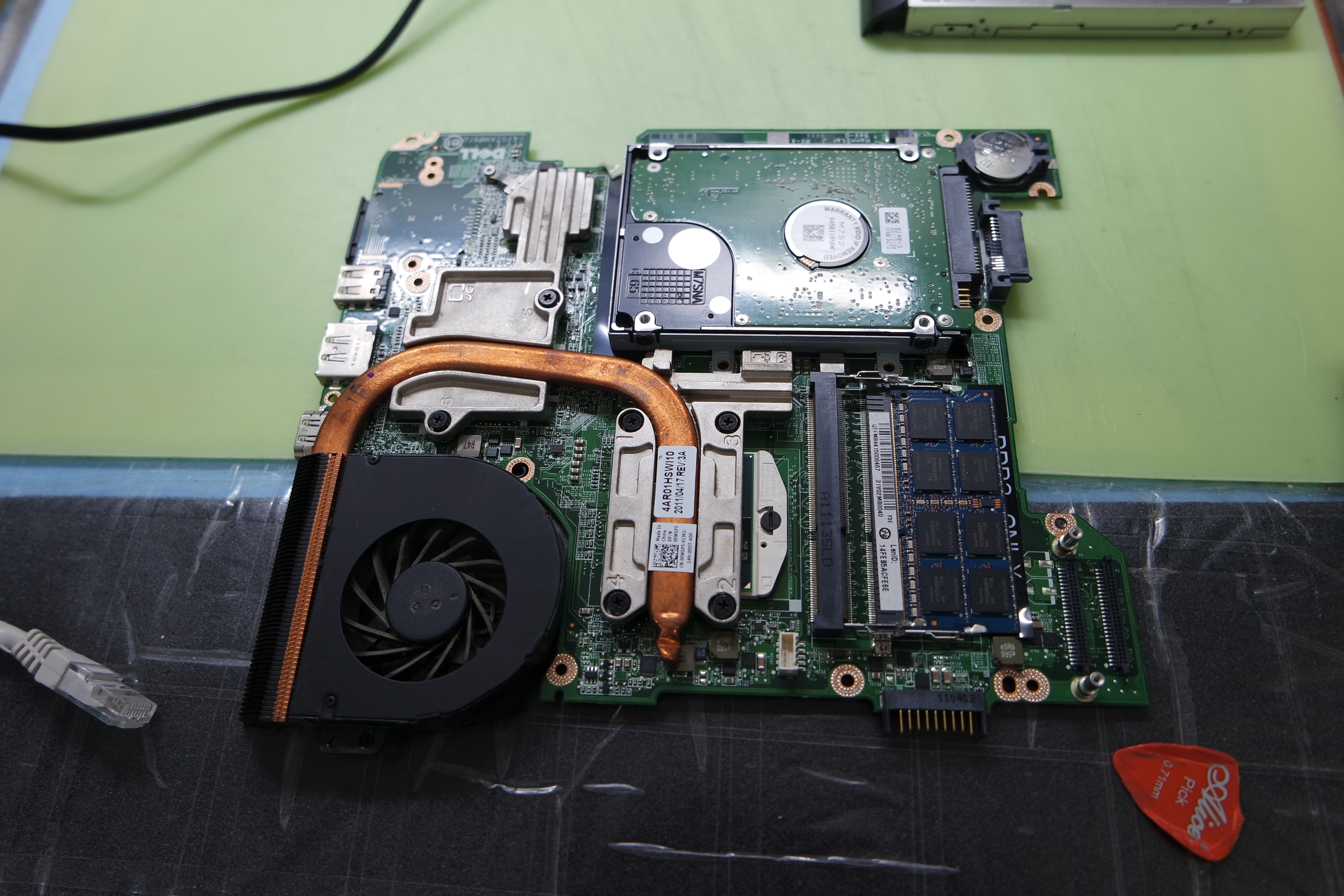

DELL N4110 메인보드 완전 분해

시모스 배터리 CR2032 도 오랫동안 사용된 제품이라서 방전됐을 것이라 생각합니다. 메모리 슬롯 처럼 조금 쉬운 위치에 위치하면, 소비자도 교체하기 편할텐데 ... 아쉬운 부분이네요.

DELL N4110 시모스 배터리

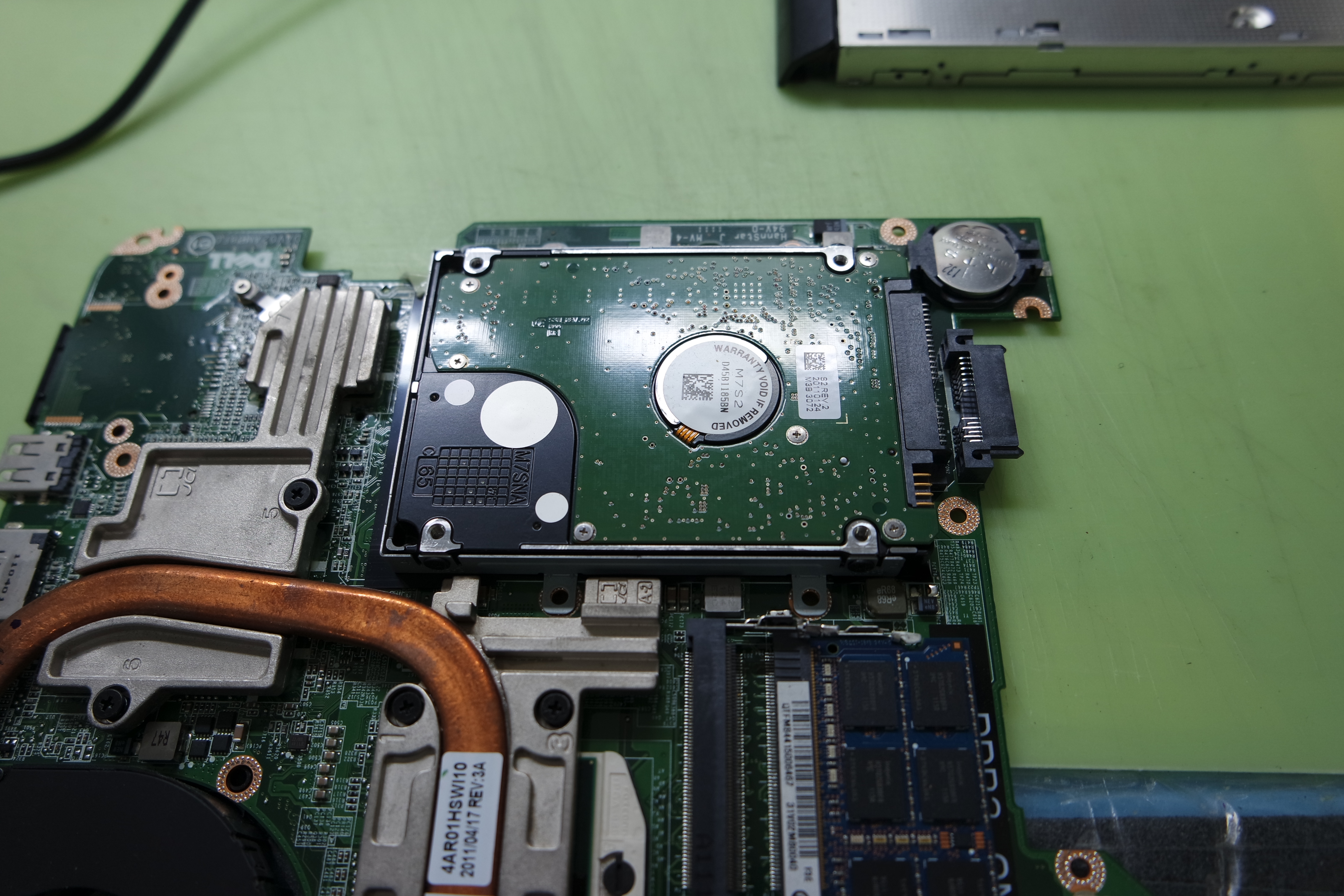

DELL N4110 하드디스크 슬롯

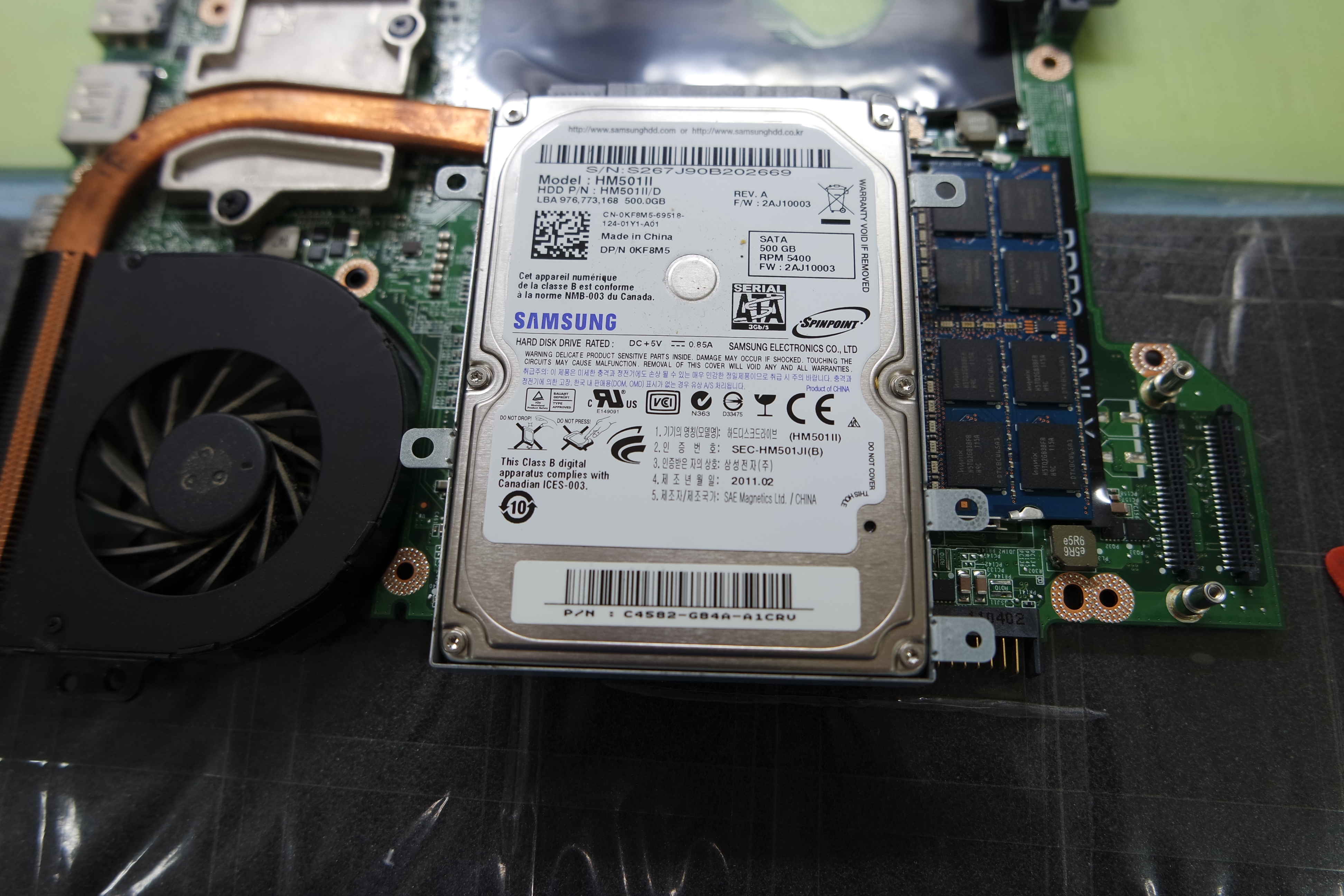

하드디스크는 삼성제품이 들어있습니다. 2011년 02월 제품이 들어있네요. 거진 10년된 제품입니다.

DELL N4110 기본 하드디스크 (삼성 500기가)

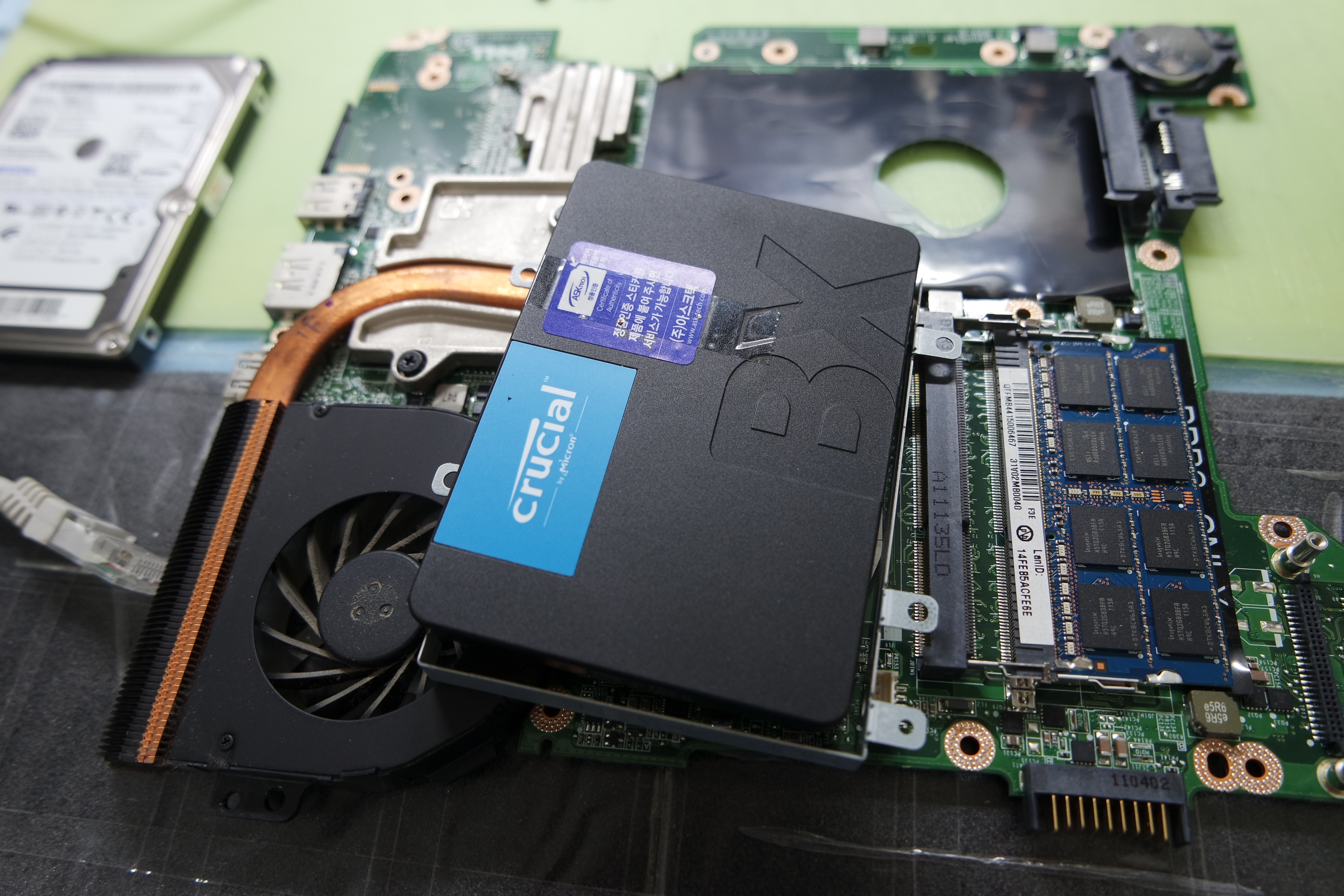

교체할 SSD는 보급형 SSD 크루셜 BX500 120GB 제품으로 교체를 진행했습니다. 금전적인 여유가 있으시면, 삼성 860 EVO 제품이 품질이 좋습니다. (물론, 삼성제품도 고장나고 느려지기도하고 그렇습니다. 대기업 제품이 비교적 불량 비율이 낮습니다.) (오래된 노트북에 수리 비용을 많이 들이고 싶지 않으셔서 저렴한 보급형 SSD로 작업을 진행했습니다. 저가형 제품은 간혹 오래된 노트북에서 윈도우가 안 깔리는 경우가 있는데 다행이 별다른 문제없이 윈도우 설치가 완료됐습니다.

DELL N4110 호환 SSD 크루셜 BX500 120GB

여기까지 분해하고 서멀구리스를 다시 바르지 않을 수 없는데요. 오래된 노트북은 건드리면, 고장나는 특성이 있어서 조심스러운 작업이 아닐 수 없습니다. 굳어버린 서멀구리스를 깨끗하게 닦아내고 새로운 서멀컴파운드 도포를 진행합니다.

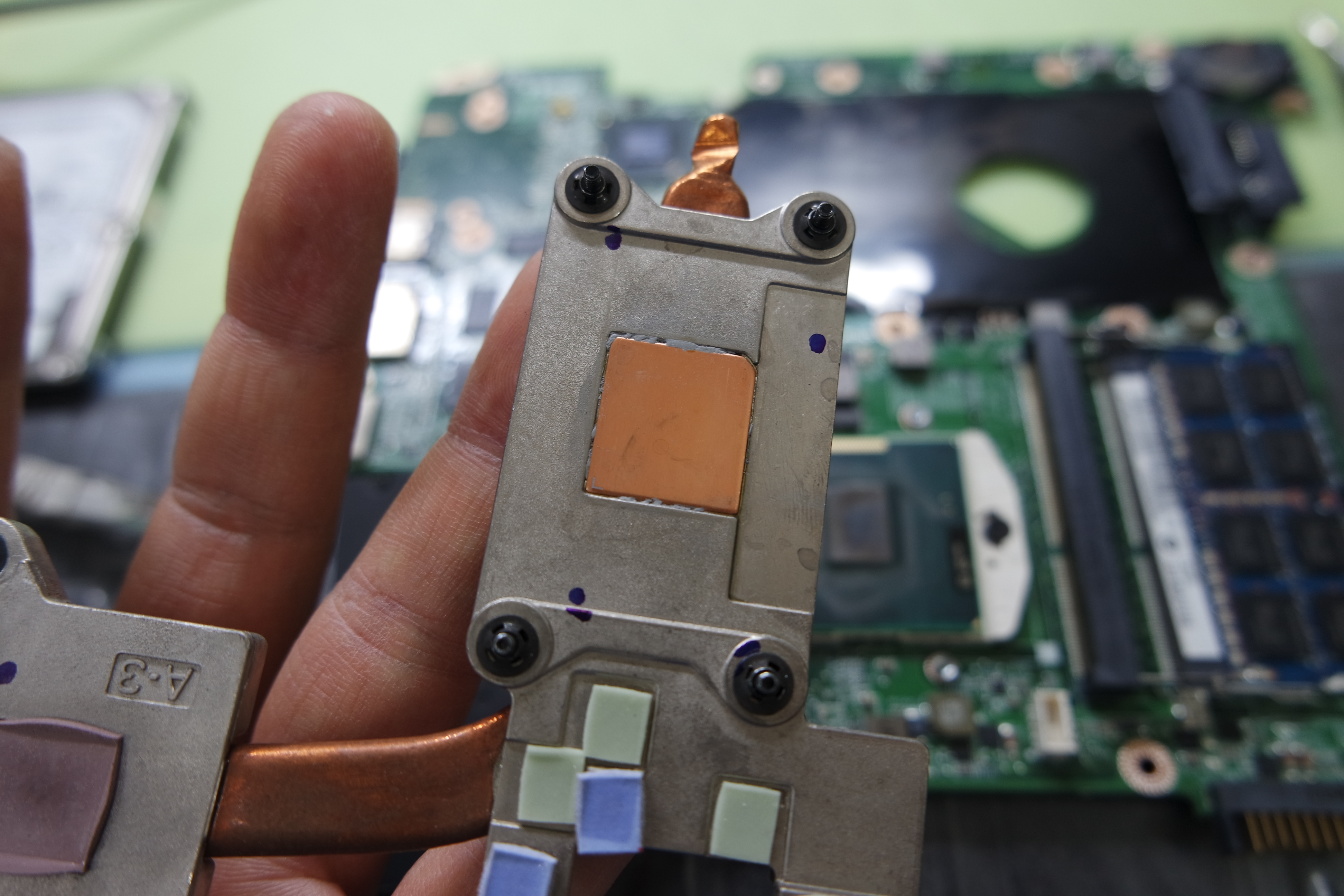

DELL N4110 방열판

여유가 있다면, 서멀패드도 교체해주면 좋겠습니다만 크기가 맞는 서멀패드가 없어서 원상태의 서멀패드를 재활용해서 부착했습니다.

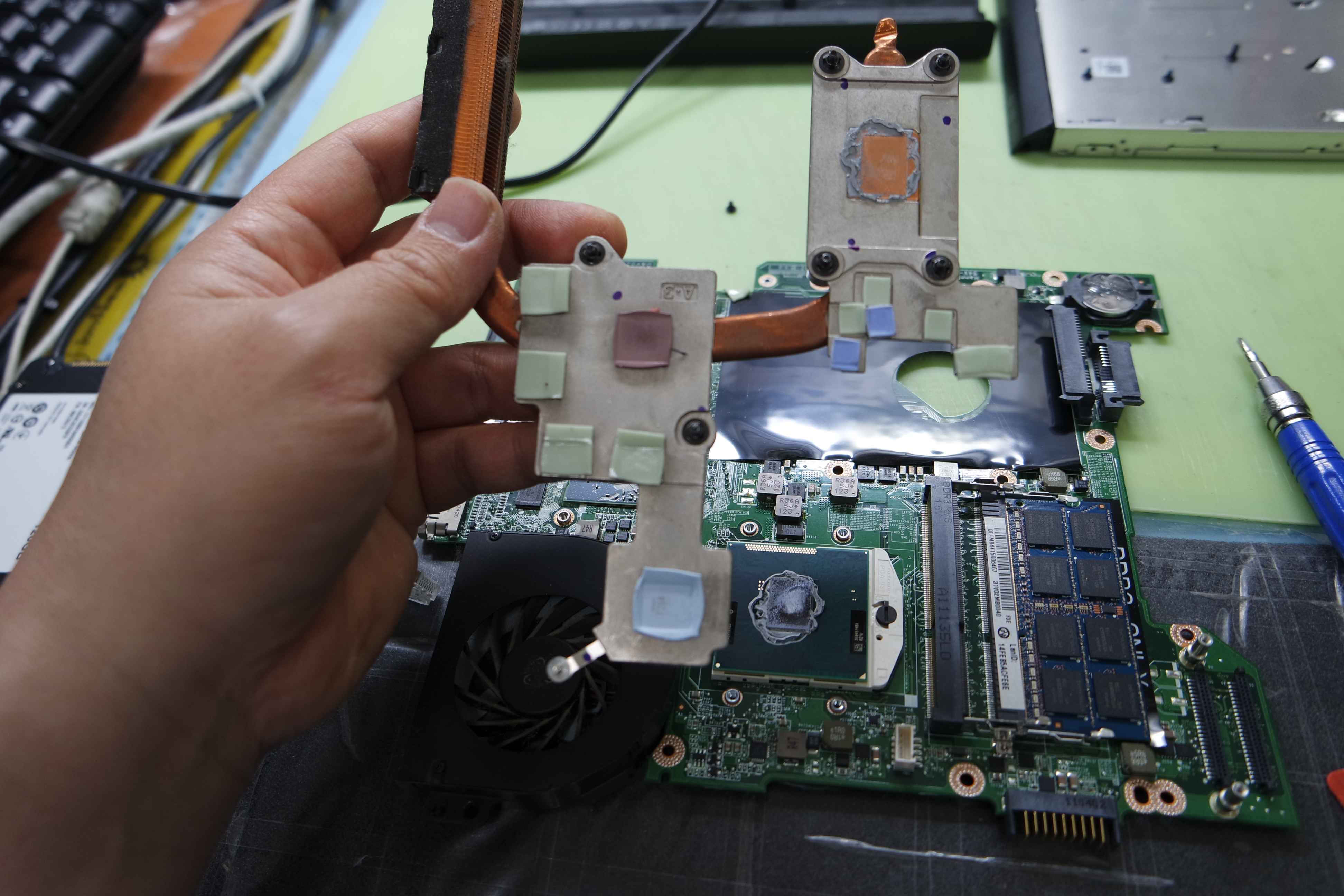

서멀 구리스와 청지 등을 깨끗이 닦고 털어내는 중입니다.



DELL N4110 CPU 서멀구리스

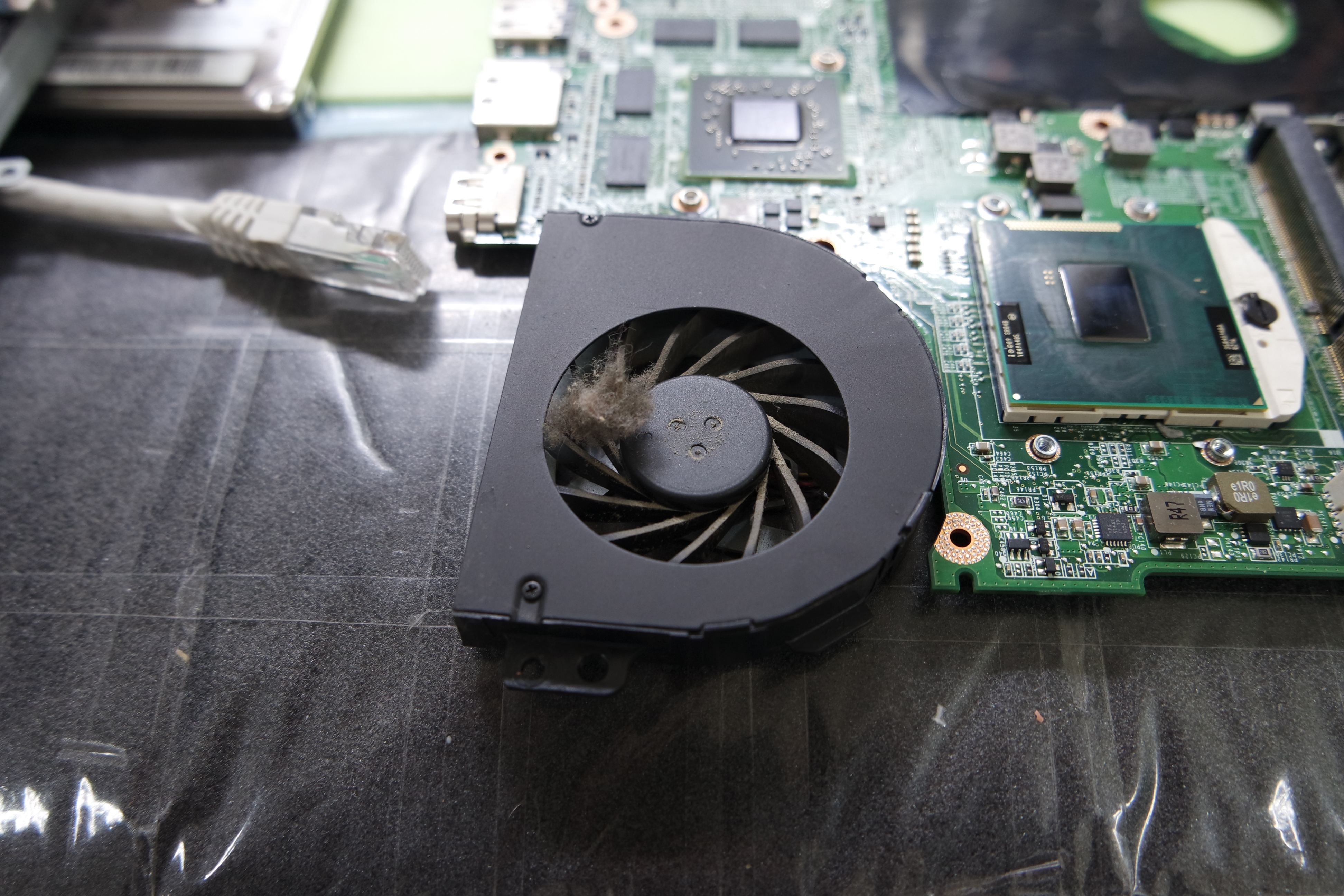

쿨러 안쪽에도 먼지 뭉치가 보이네요. 핀셋으로 덜어내고 밖에 나사서 컴프레샤로 불어냈습니다.

DELL N4110 FAN

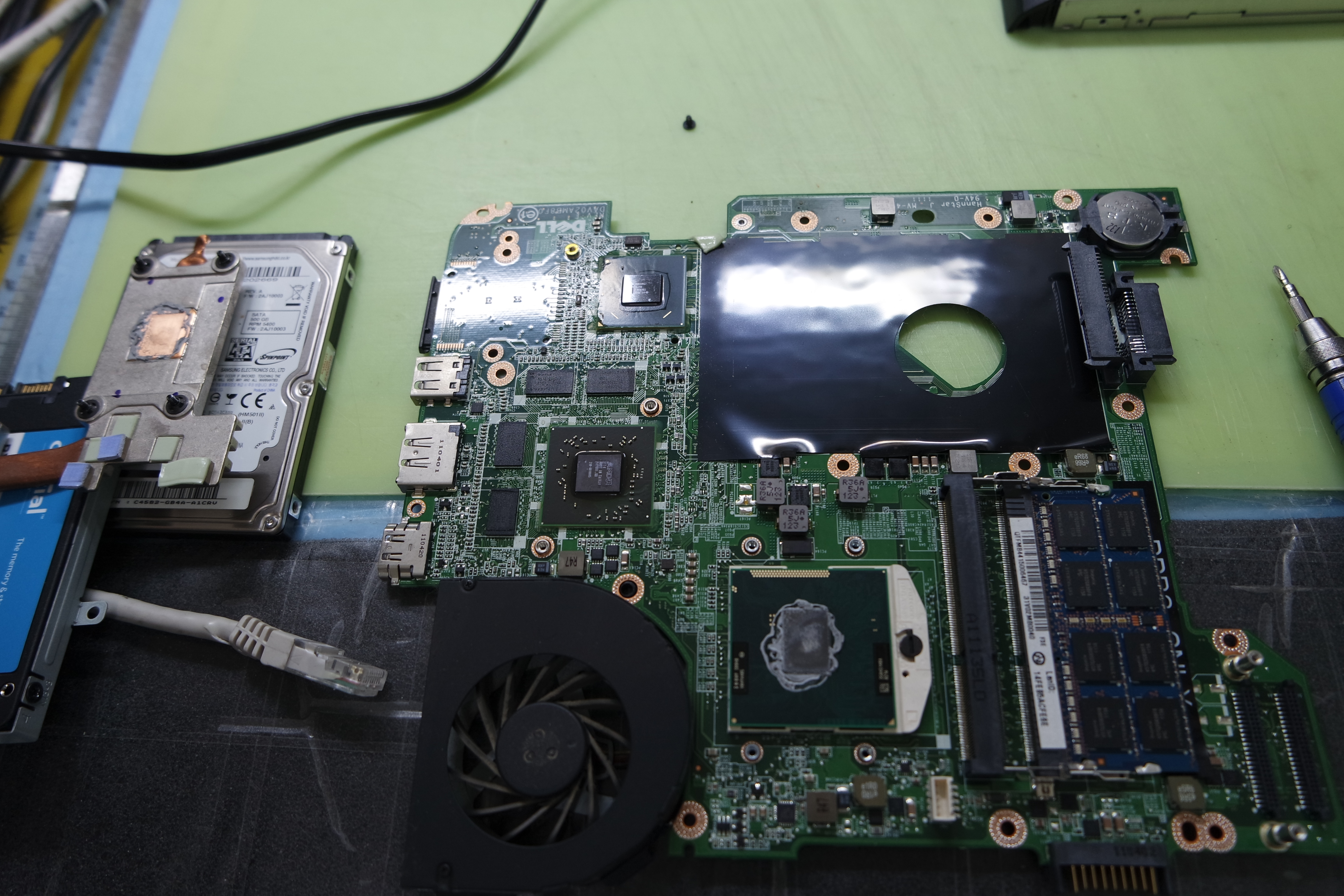

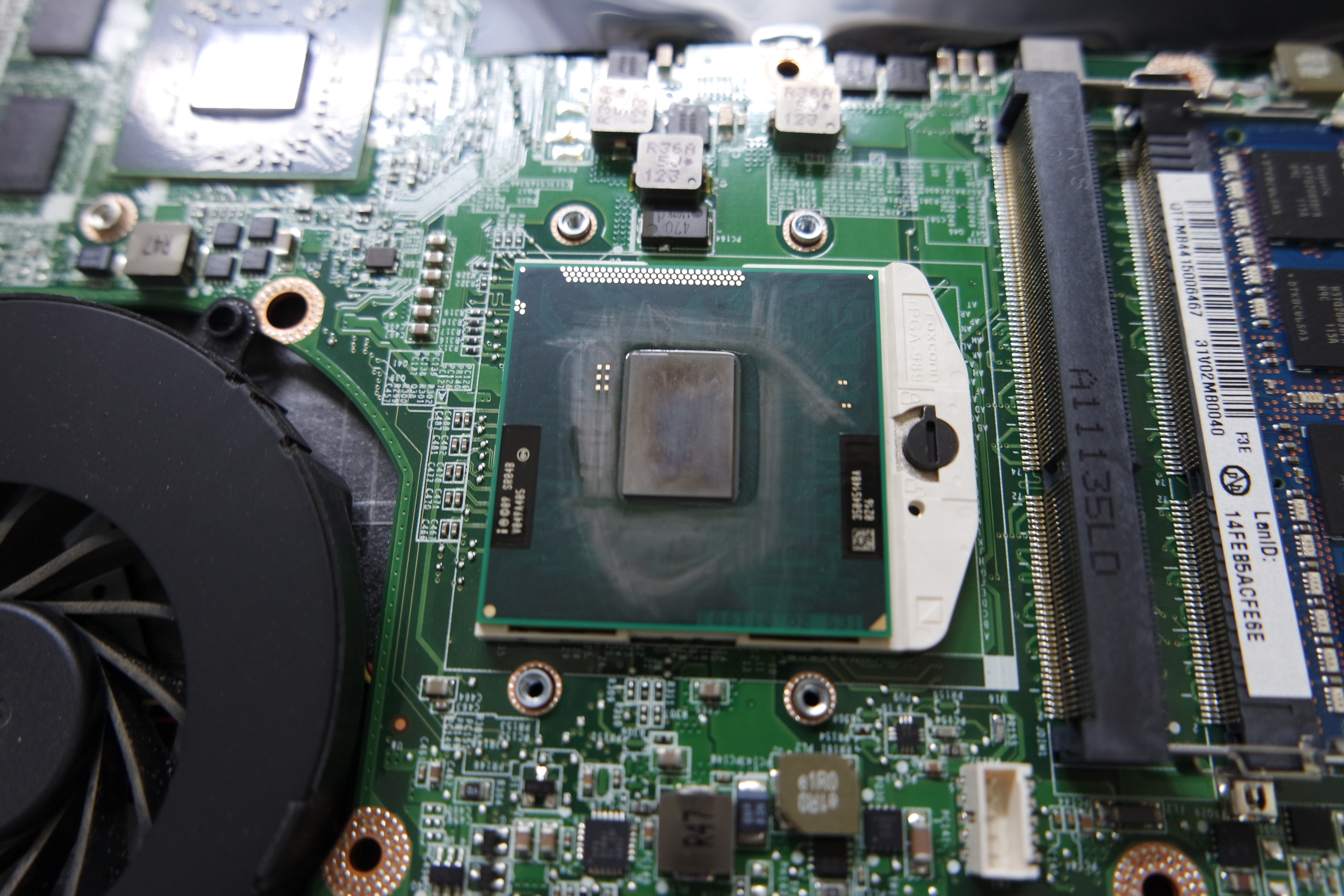

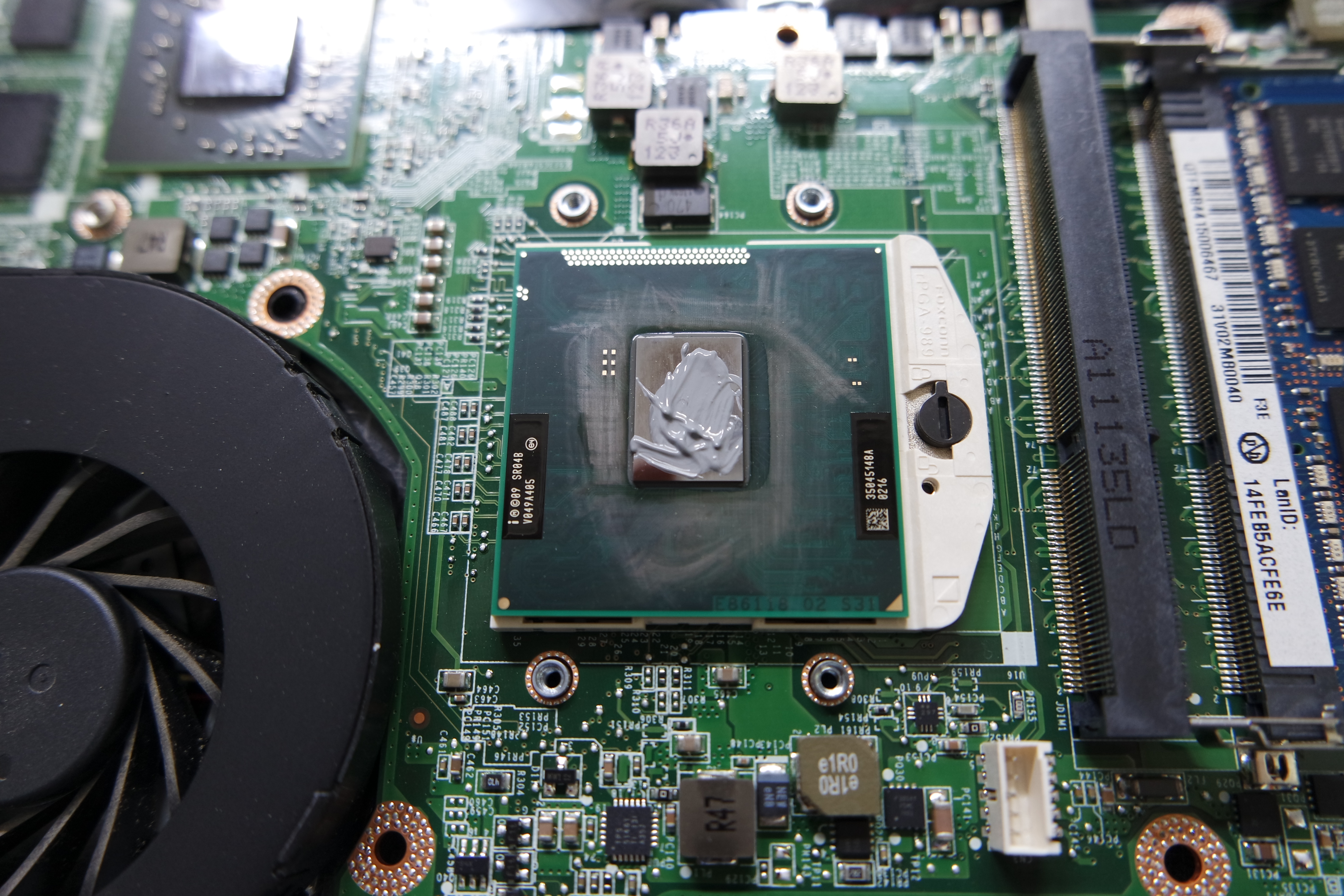

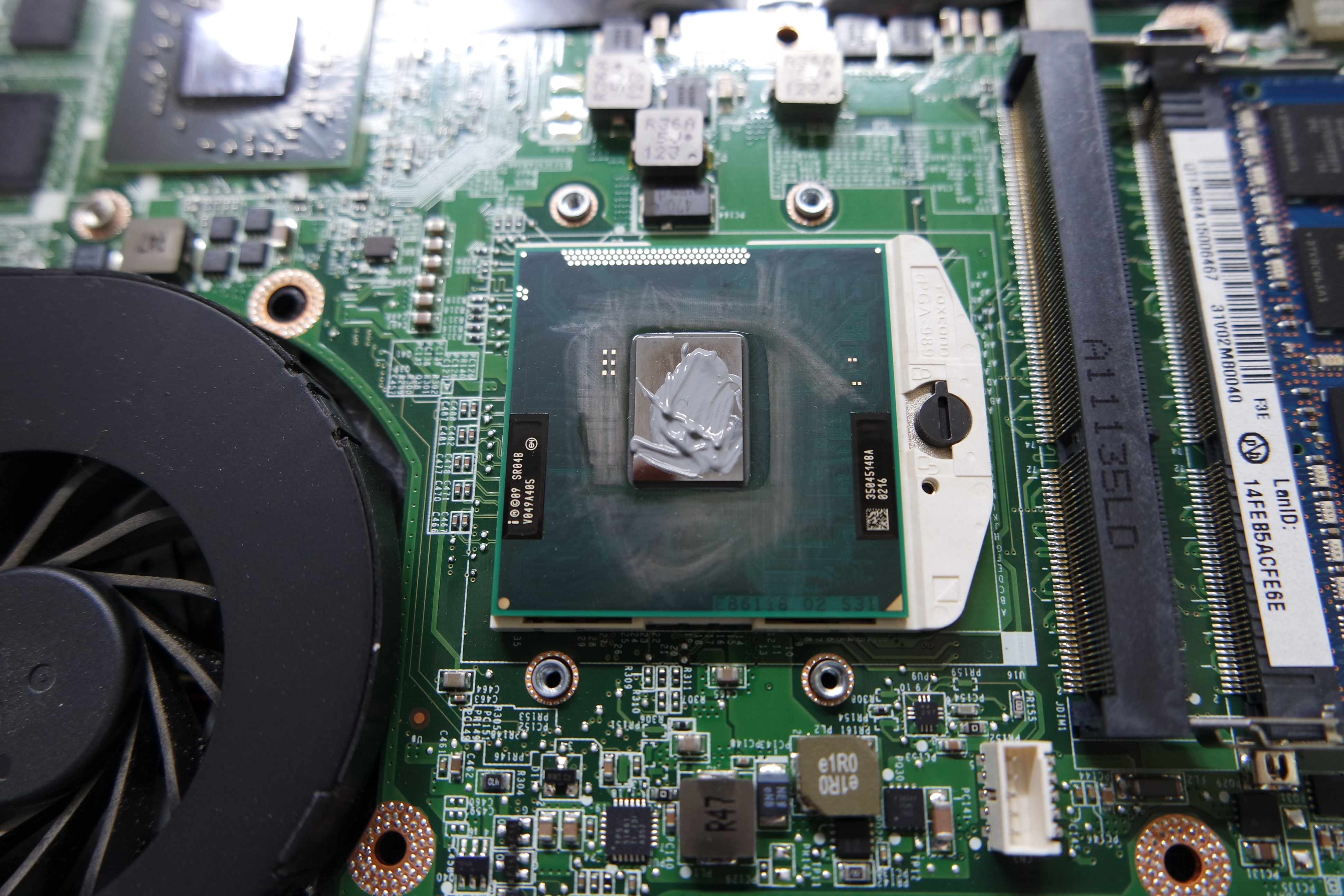

CPU 위에 굳어버린 서멀구리스의 자국입니다.

DELL N4110 CPU

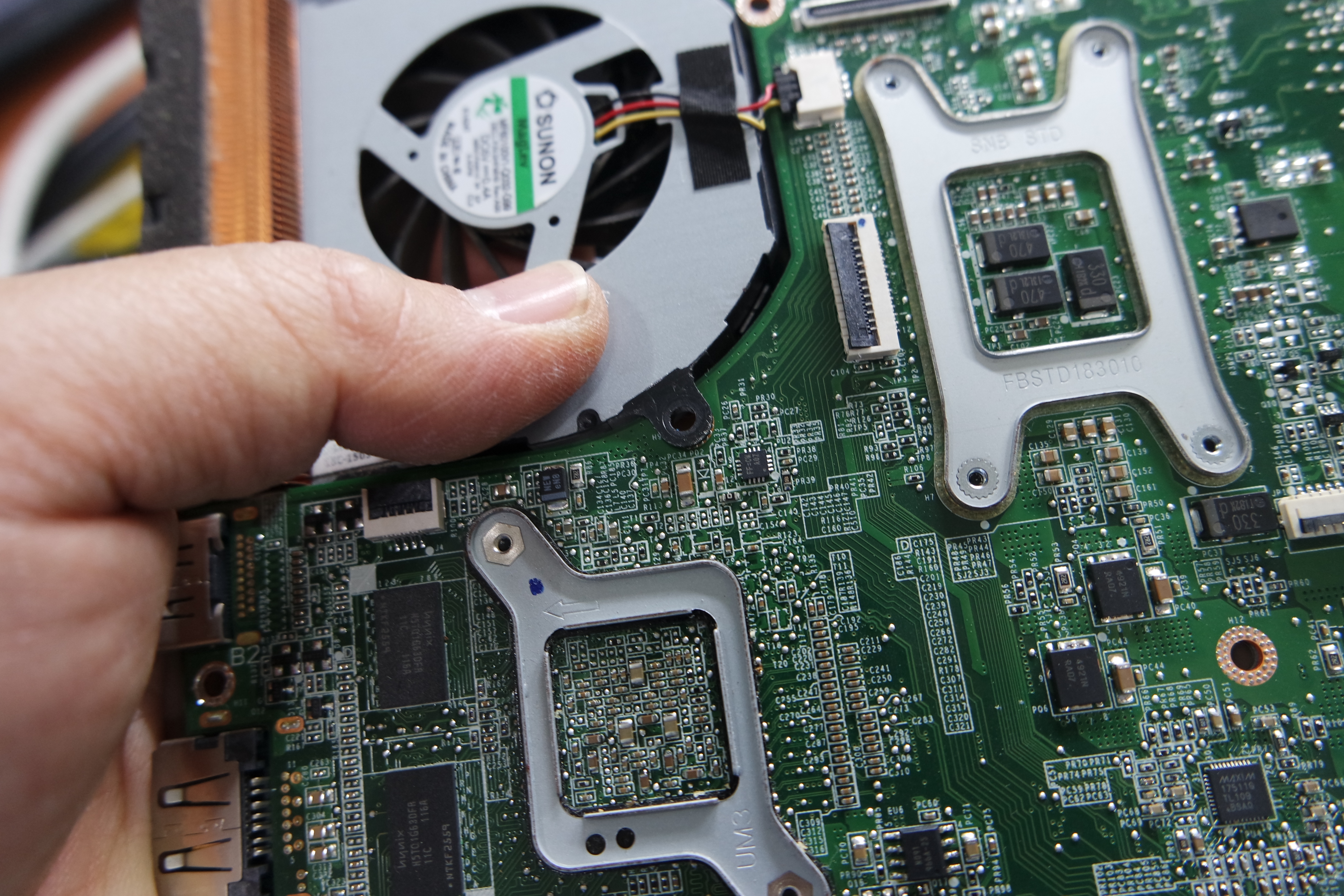

방열판에도 굳어버린 서멀구리스 자국이 남아있네요.

DELL N4110 방열판 청소

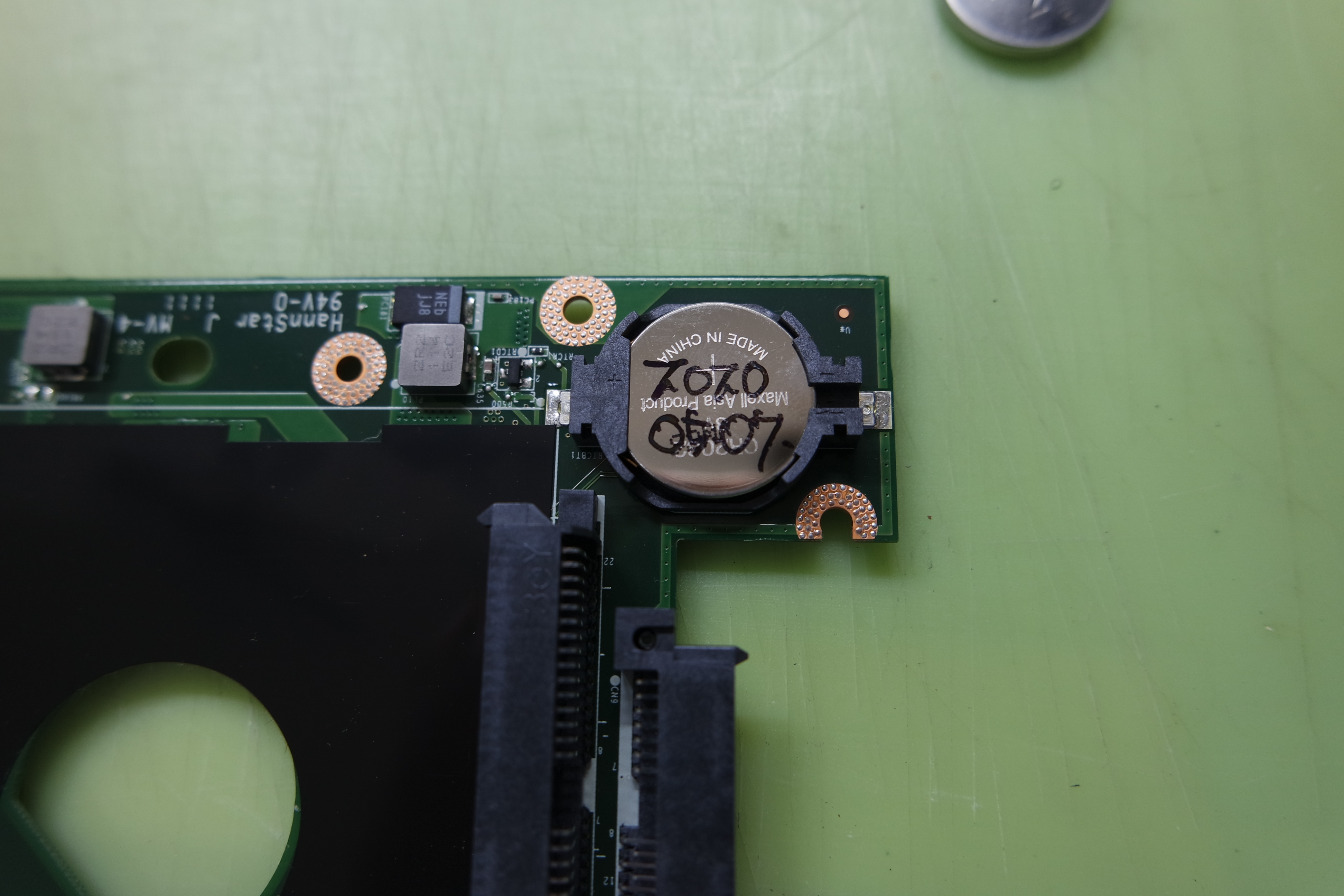

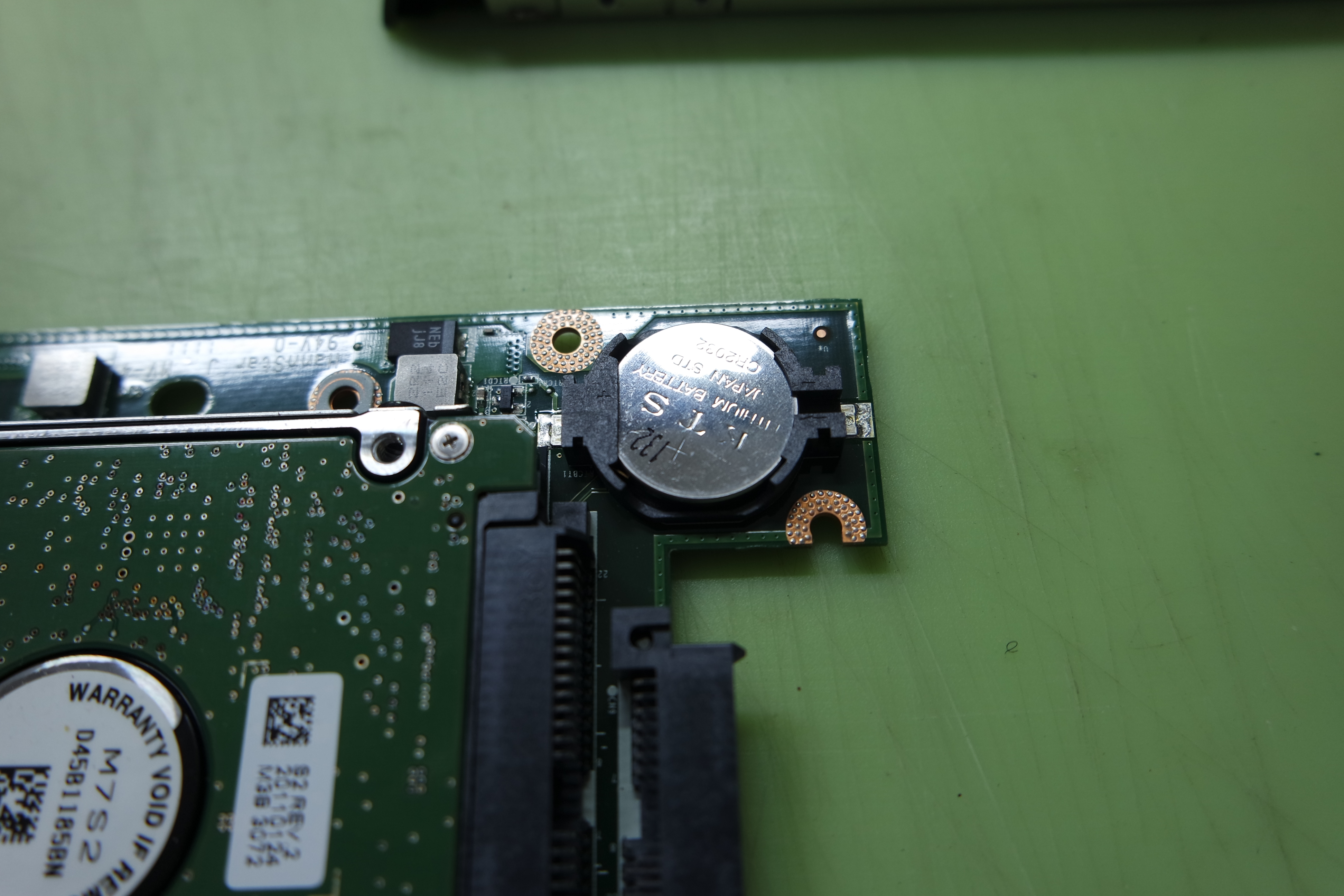

시모스 배터리도 새걸로 교체를 진행했습니다. (2020년 5월은 재난지원금으로 일이 밀려서 포스팅을 못하고 몇개월 지난 시점에 포스팅 중입니다.)

DELL N4110 시모스 배터리 신품으로 교체

굳어버린 서멀구리스는 깨끗이 닦아내고 새로운 서멀컴파운드를 넘치지 않게 재도포했습니다.

DELL N4110 서멀구리스 재도포

서브 기판이 눈에 들어오네요.

DELL N4110 하판의 구조

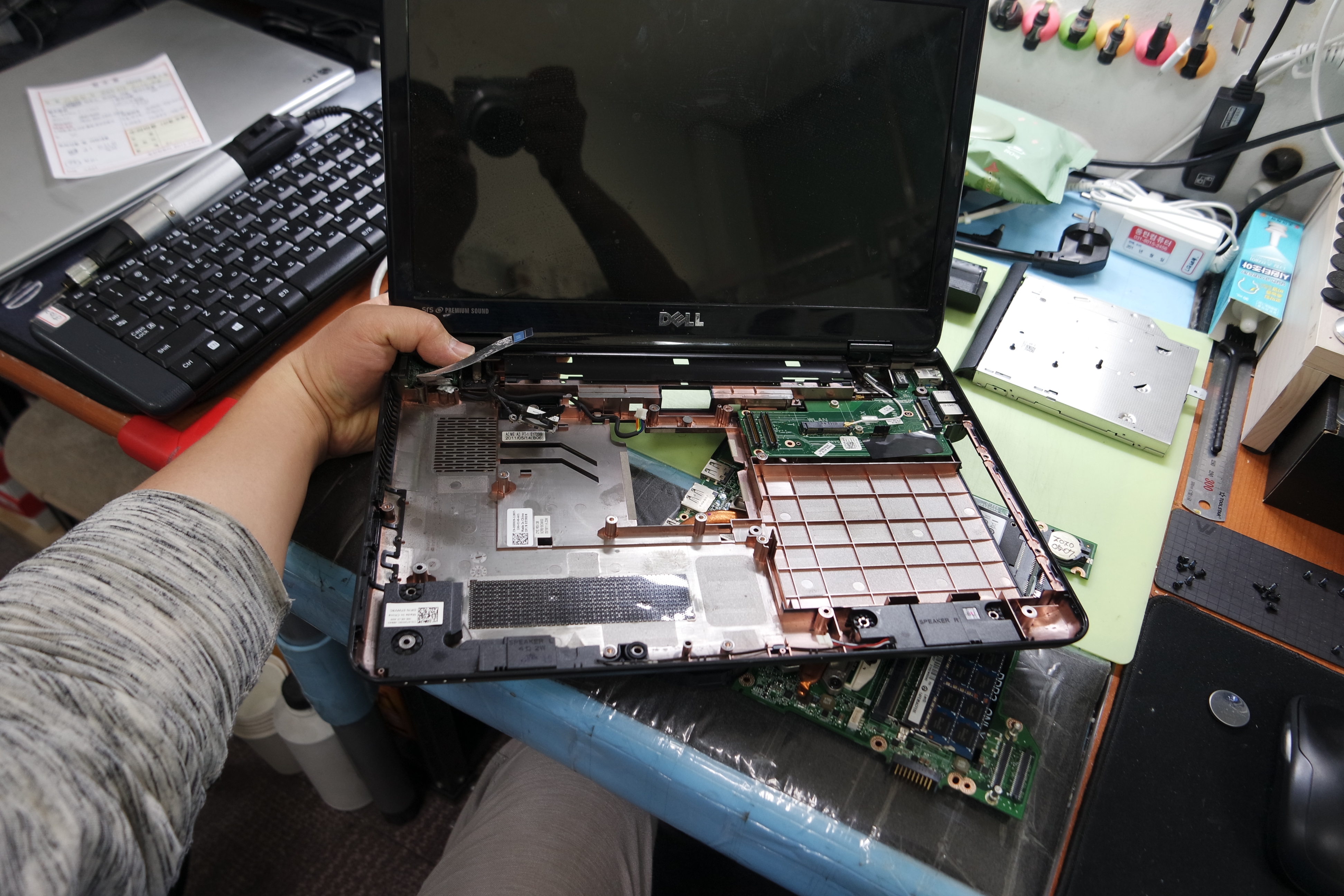

노트북의 내부 구조를 전체적으로 사진을 남겨봤습니다.

DELL N4110 하판 전체 사진

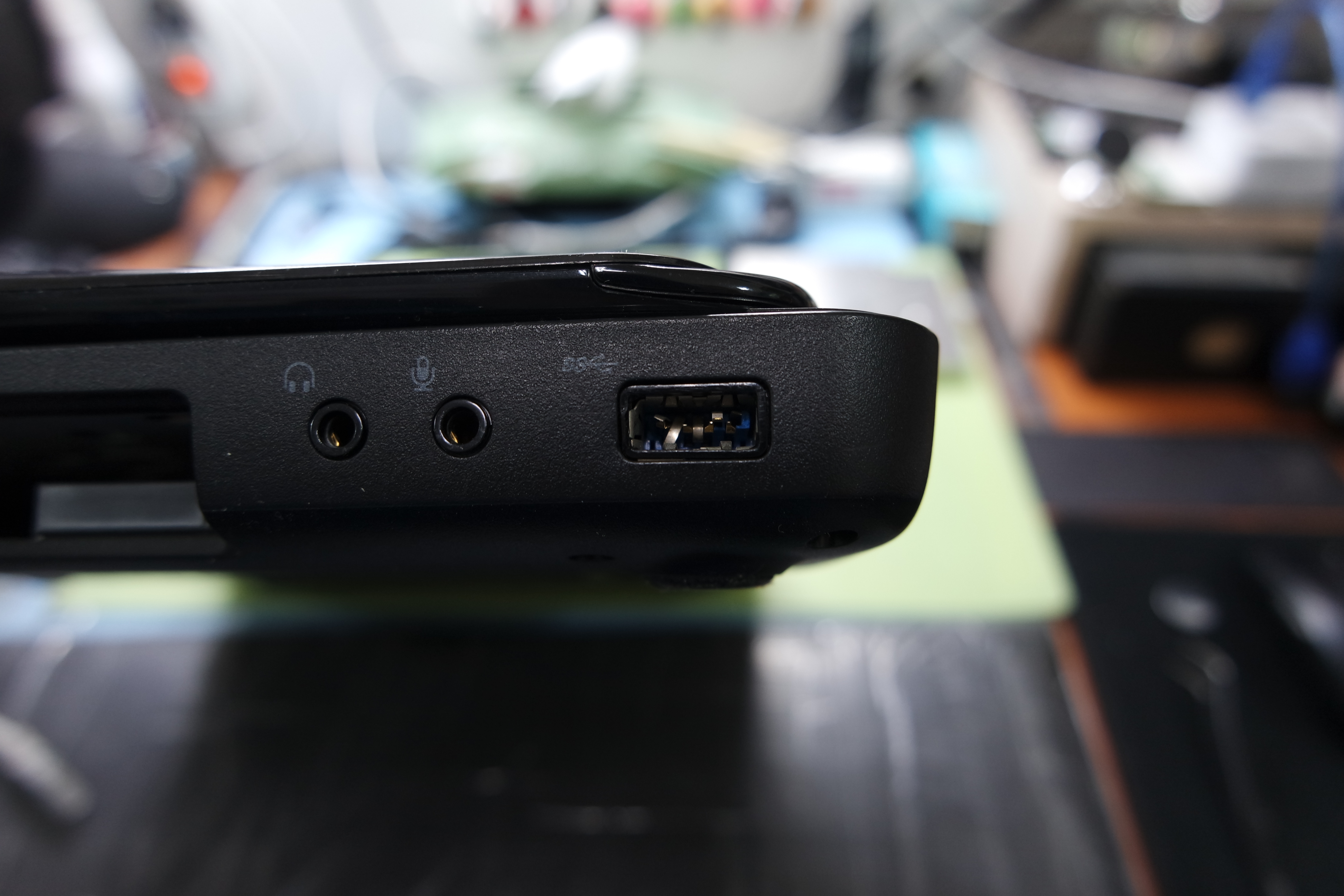

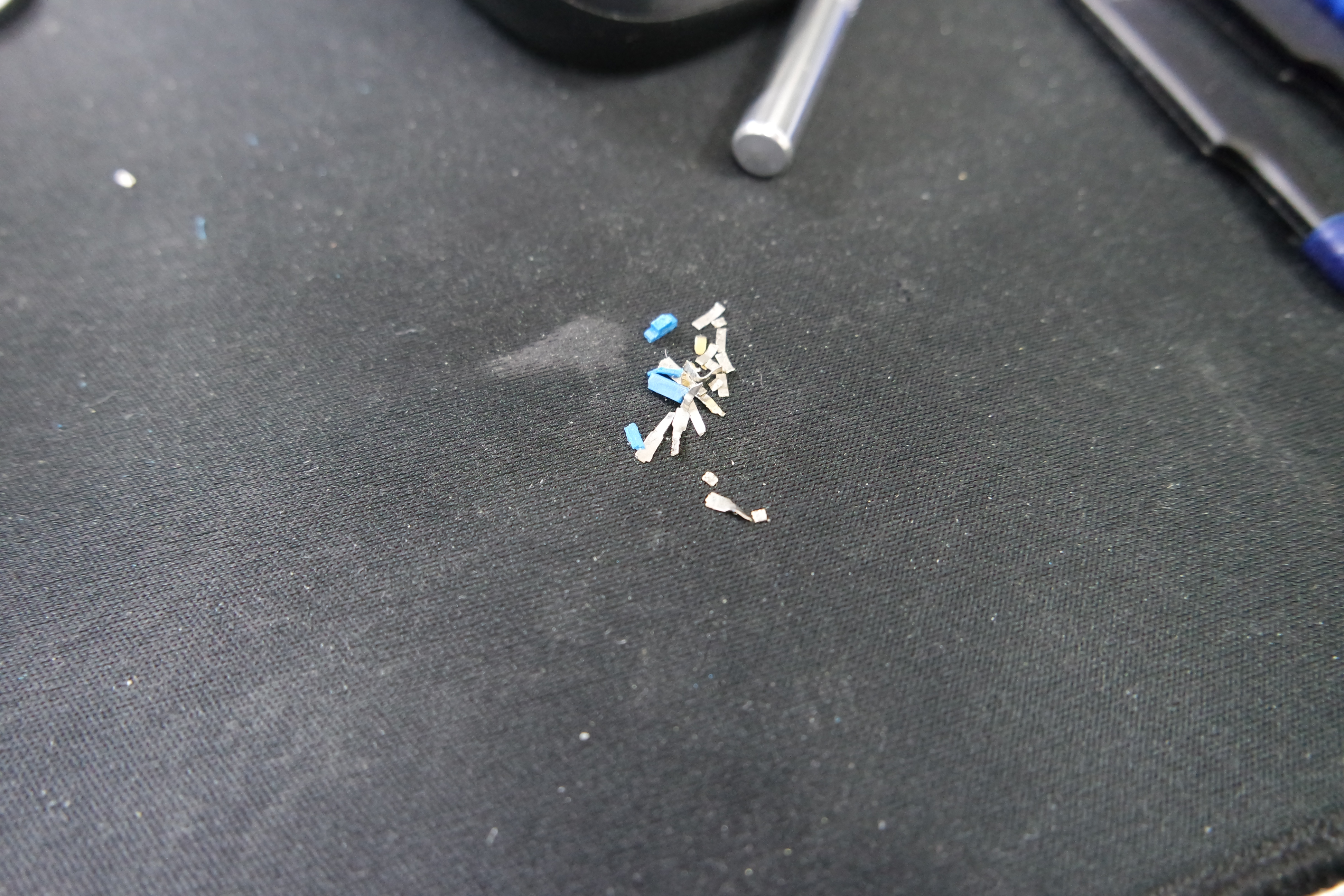

측면 USB 포트가 망가진 상태입니다. 가만히 놔두면, 합선날 가능성도 있어서 포트의 핀을 뽑았습니다.

DELL N4110 측면 USB 파손
USB 3.0 포트 핀 제거

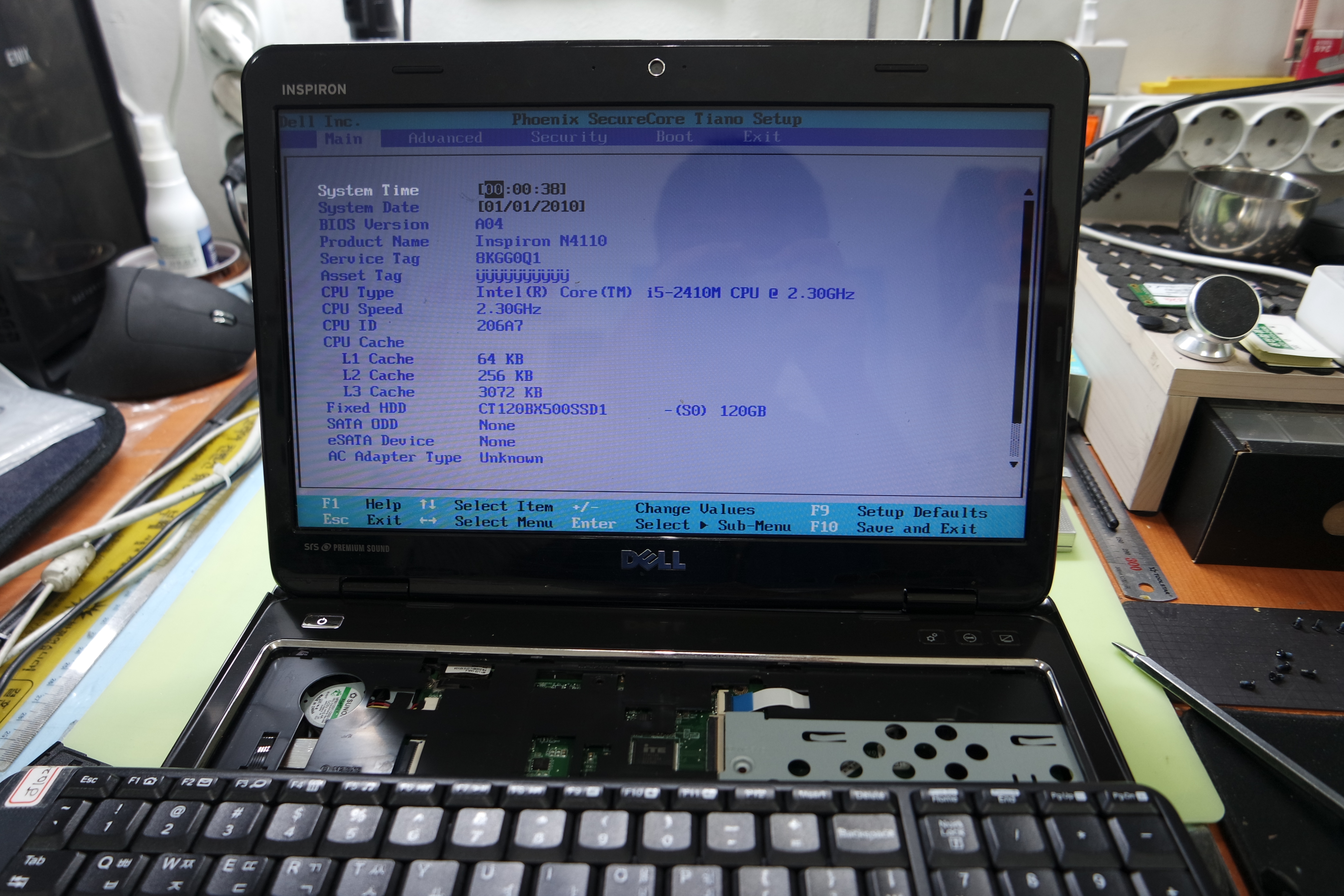

Asset Tag 글자가 깨지는 것이 보기 좋진 않지만 (뭔가 알 수 없는 오류가 있는 거?) SSD 정상인식되고 있습니다.

DELL N4110 시모스 모드

각종 커넥터가 빠진 곳은 없는지 잘 확인하고 노트북 뚜껑을 닫습니다. 커넥터의 플라스틱도 오래돼서 삭고 약해져서 건드리면, 바스라지는 경우가 있어서 조심스럽습니다.

약해진 커넥터

커넥터를 재조립하고 상판도 재조립하고 키보드를 달아줍니다.

DELL N4110 재조립과정

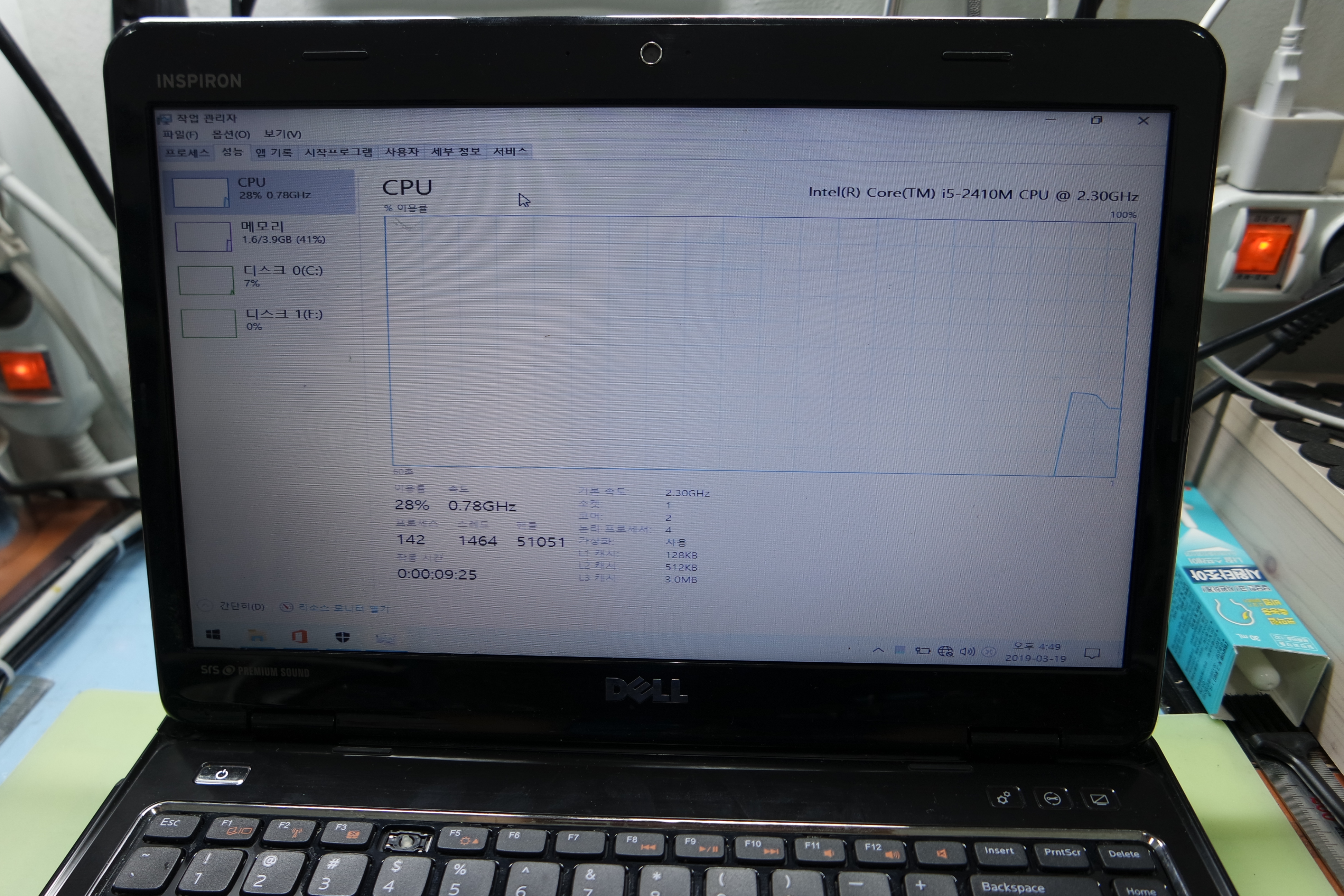

윈도우10 설치된 화면인데요. CPU 점유율이 30% 이하로 괜찮은 정도이네요. 메모리도 4기가라서 사무용으로 적합한 정도입니다. CPU의 동작속도가 0.78GHz로 낮아서 시모스 모드에서 CPU 관련 설정을 확인해봤습니다.

DELL N4110 CPU 속도 느림

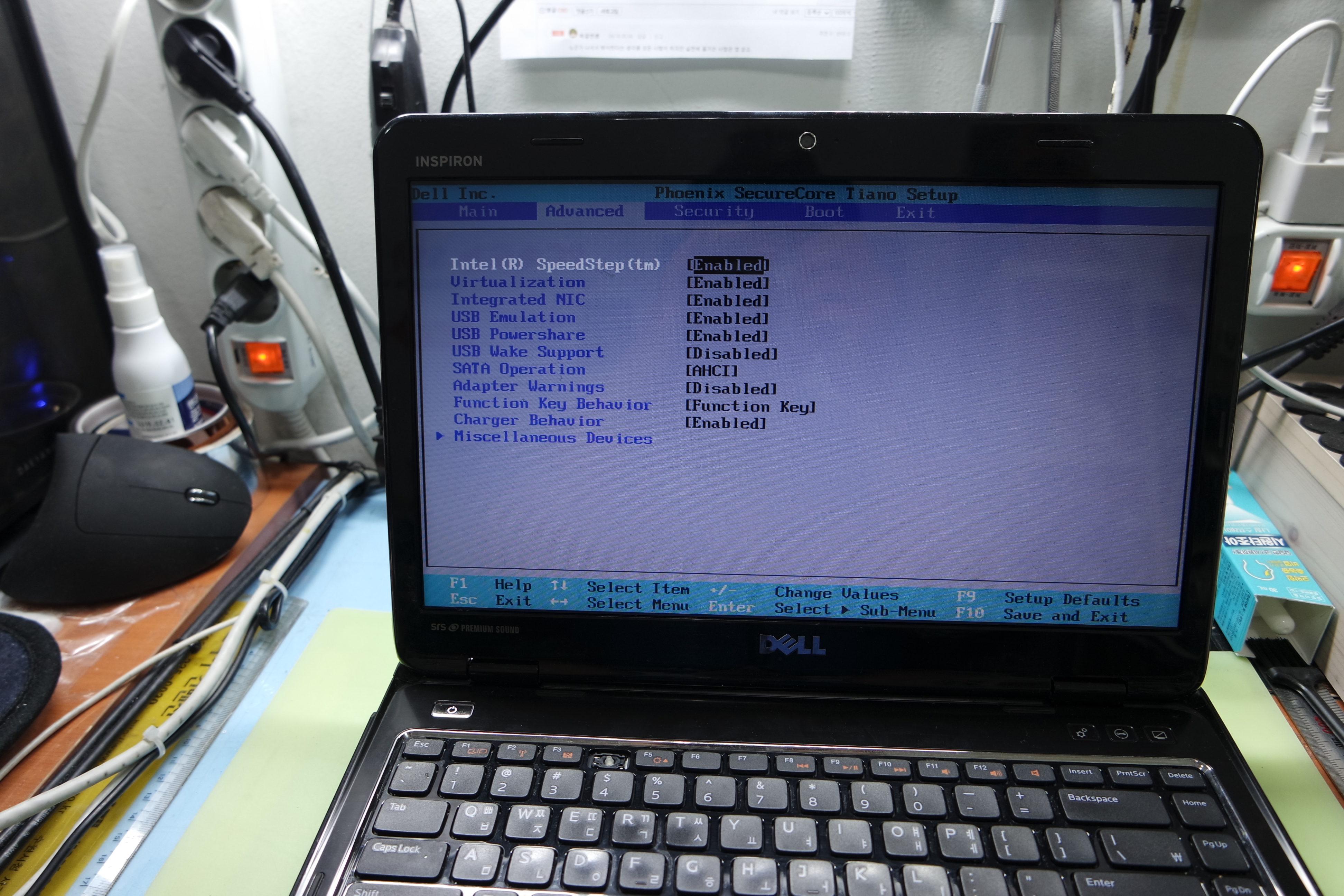

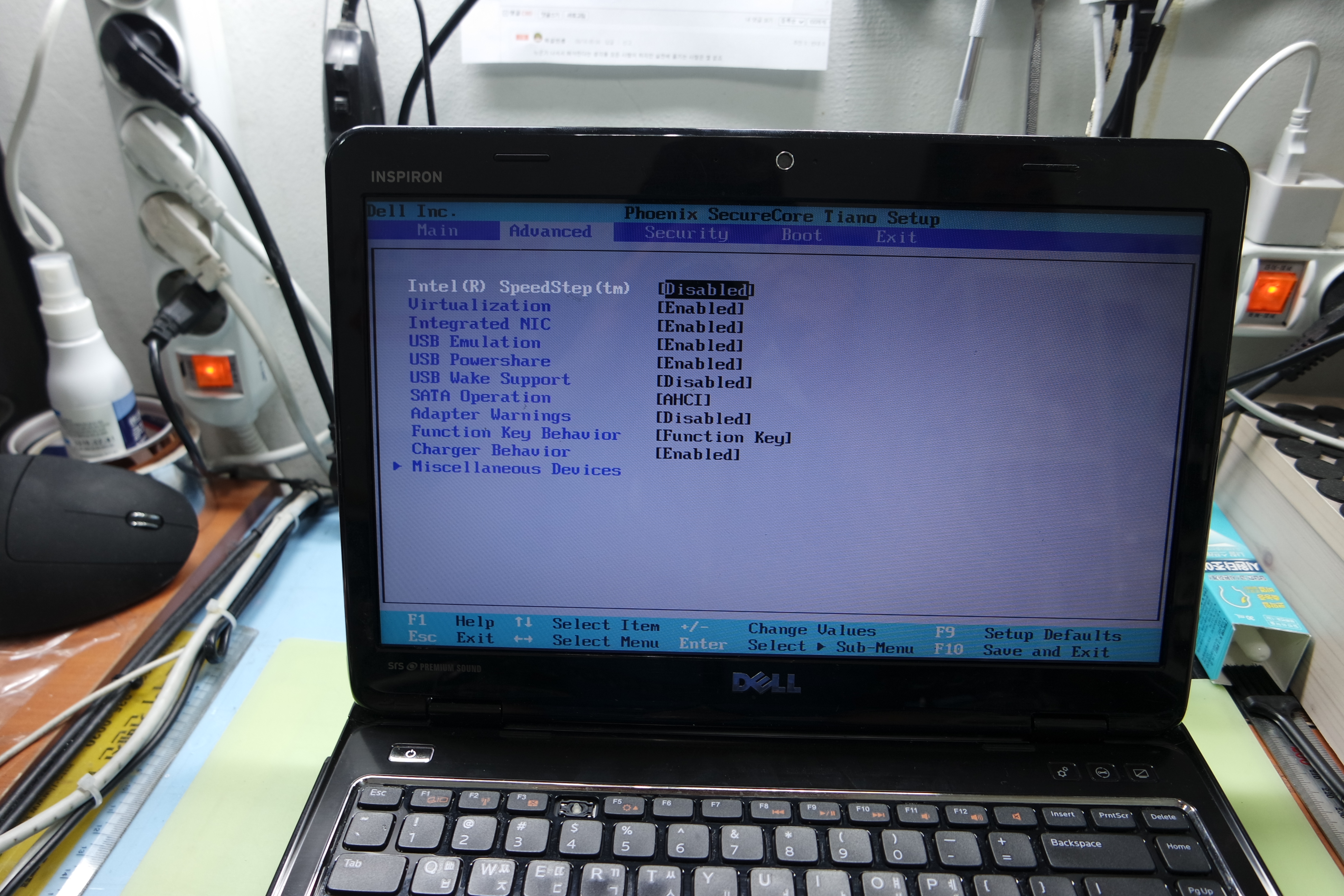

Intel(R) SpeedStep(tm) disabled => enalbed로 수정하고

Phoenix SecureCore Tiano Setup 화면에서 CPU 설정 조절 중
Phoenix SecureCore Tiano Setup 화면에서 CPU 설정 조절 중 2

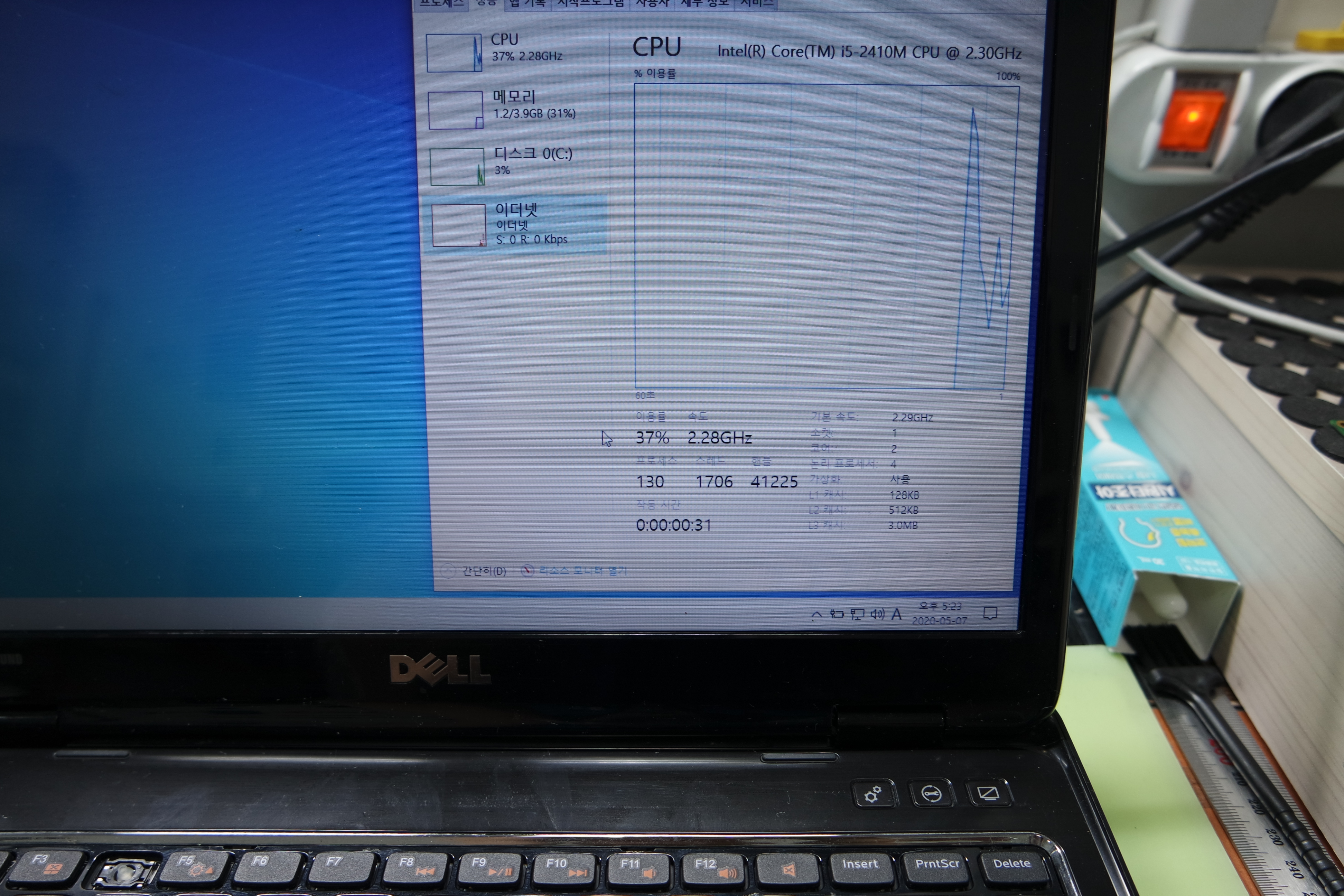

다시 CPU 동작 속도를 확인해보니 2.28GHz로 동작 속도가 올라간 것을 확인할 수 있습니다.

항샹된 CPU 속도 확인중
