컴퓨터 전원 스위치 분해 및 사진

by 동탄컴퓨터수리 031-8015-2456 2015. 12. 7.



전원버튼 스위치 분해후기글













망가진 PC 전원 스위치입니다.



고장난 전원 스위치를 고치려고 분해한 것은 아니고요.



내부 구조가 궁금해서 분해를 해봤습니다.





전원 스위치 측면에 날카로운 도구를 이용해서

분해했습니다.  (손톱손질하는 도구?)



내부에는 이렇게 구성이 되어 있네요.

껍질, 버튼, 스프링, 스위치, 접속부의, 고정부의, 전선







스프링의 역할은 원상복귀 시켜주는 역할







금속 사이에 벌어진 틈이 있는데요.





스위치(합선) 시켜주는 조그마한 금속이 있었습니다.







반대 방향으로 한 컷







스위치가 눌러졌을 때의 상황



















플라스틱을 다 제거한 상태



















[ 관련글 ]



컴퓨터 전원 버튼 택트(TACT) 스위치 분해 글

https://m.blog.naver.com/dongtanpc/220365550902



똑딱이 스위치 버튼 분해 (택트스위치, Tact switch)

컴퓨터 전원스위치 중에 하나(택트 스위치)인데요. 아이폰 홈버튼, 스마트폰의 버튼처럼 똑딱 소리가 나서 ...

blog.naver.com



컴퓨터 전원 스위치 불량 교체 방법

https://m.blog.naver.com/dongtancom/222913229454



컴퓨터 전원 버튼 불량 (케이스 고장 수리)

[ 택트 스위치 불량 잘 생김 ] 위의 케이스는 전원 버튼을 푸시 스위치가 아니라 똑딱이 버튼(택트 스위치)...

blog.naver.com





전원 버튼을 눌렀는데, 원상복귀 안 되는 경우 = 컴퓨터가 켜지다가 꺼지는 경우



컴퓨터 전원 버튼 걸리는 불량(고장) 누르고 원상복귀 안되는 케이스

컴퓨터 전원 버튼 걸리는 불량(고장) 누르고 원상복귀 안 되는 케이스 아래와 같이 컴퓨터 케이스(아이구주 해치6 메쉬)의 푸시 전원 버튼을 누를 때, 케이스에 버튼이 걸려서 원상복귀가 안 되

dongtancom.com







[ 2023년 03월 27일 내용 추가 ]

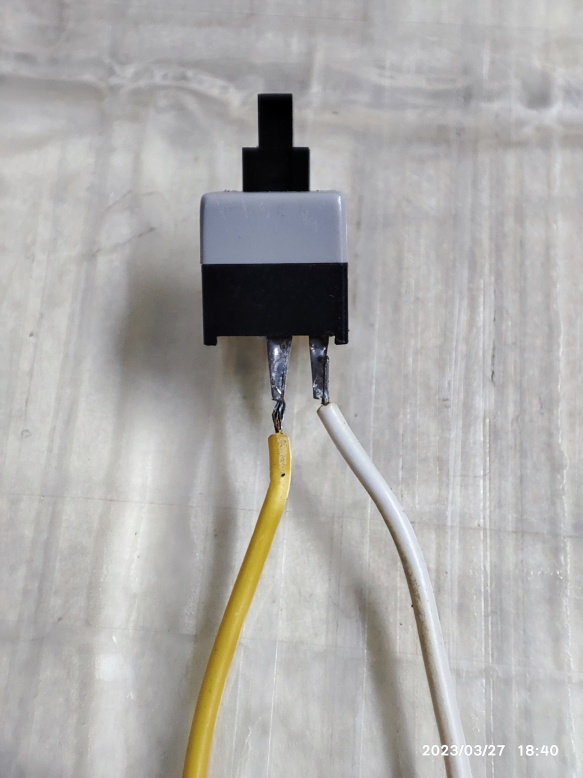

 푸시형 스위치 불량건이 들어와서, 오랜만에 분해해봤습니다. 납땜된 부분이 많이 끊어지는 부분입니다. 근데, 이 버튼은 납땜이 끊어져서 안 되는 건 아니더라고요.

납땜된 부분은 괜찮은데,

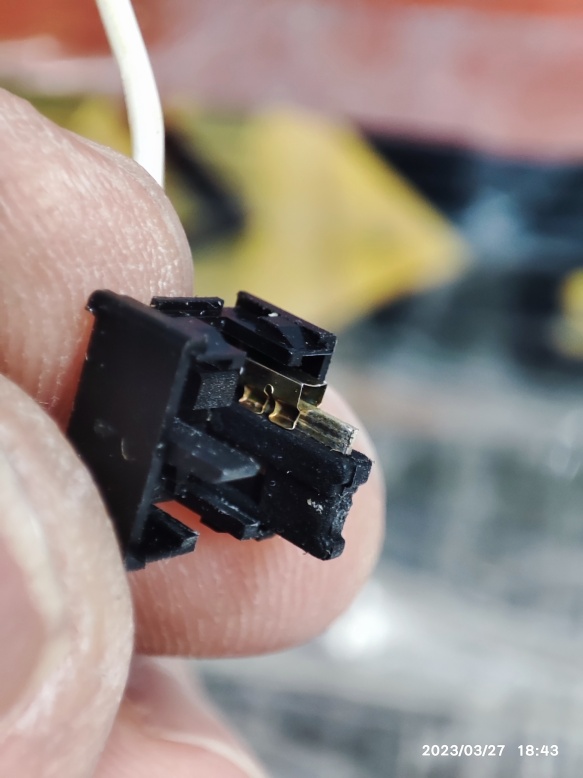

 푸시 스위치 안의 접점 불량으로 보입니다. 금속 사이에 이물질(산화물)이 껴서 전기가 제대로 안 통하는 거 같습니다. 푸시 스위치를 누를 때, 합선된 상태면, 버저가 올려야 하는데, 울리질 않네요.

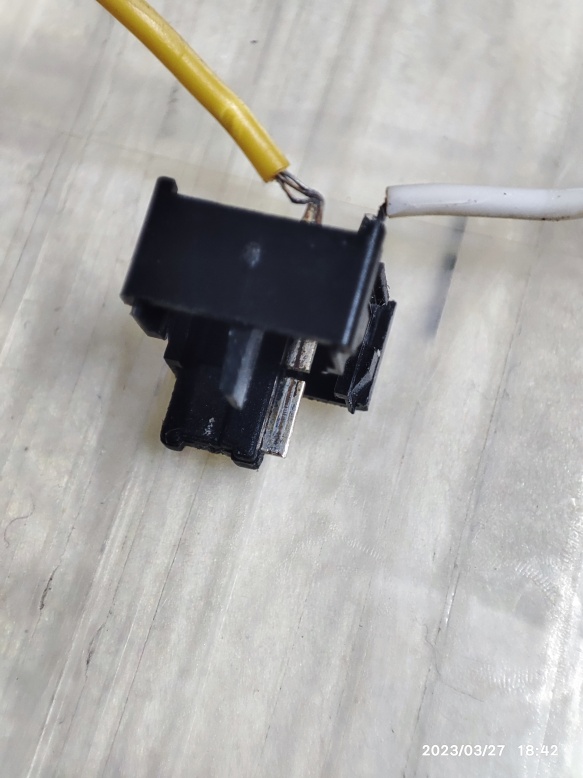

스위치 내부의 금속 접점이 불량입니다.



(합선나면 울리는) 삑삑이로 테스트 중

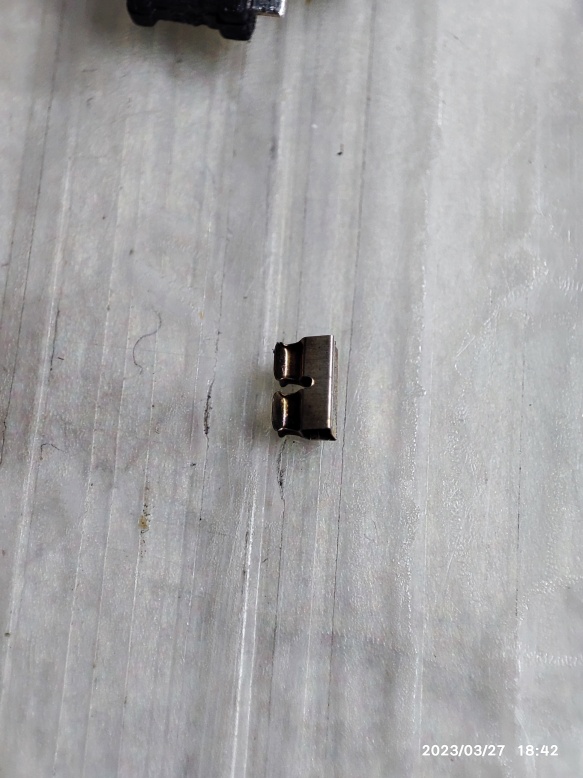

 스위치 합선시키는 부품 대신, 커터칼 윗면으로 합선 시켜보고 있습니다. 그리고, 작은 부속도 끼워보고 있습니다. 스위치같은 경우는 수리해서 사용할 부속은 아니고요. 소모품이기 때문에 고장나면 교체하는 게 낫습니다. 왜 작동이 안 되는지? 확인해 보려고 분해해봤습니다. 처음에 칼날 위면으로 합선 시켰을 때, 비프음이 끊기면서 울리는 걸 봐서는 접속되는 부분의 접속 불량이 의심됩니다.

스위치 내부에서 합선되는 부분을 칼날로 합선 시켜서 비프음 울리는지 확인 중입니다. 배선(납땜) 상태는 괜찮다고 볼 수 있네요.







메인보드 점퍼 분해

 https://m.blog.naver.com/dongtancom/223344498769



컴퓨터 점퍼 분해

메인보드의 초기화할 때 자주 사용하는 점퍼입니다. 메인보드의 CMOS RESET 단자에 꽂으면, 메인...

blog.naver.com
