삼성 MZVL2256HCHQ-00B00 (PM9A1) 두께

by 동탄컴퓨터수리 031-8015-2456 2023. 3. 16.

삼성 MZVL2256HCHQ-00B00 (PM9A1) 두께

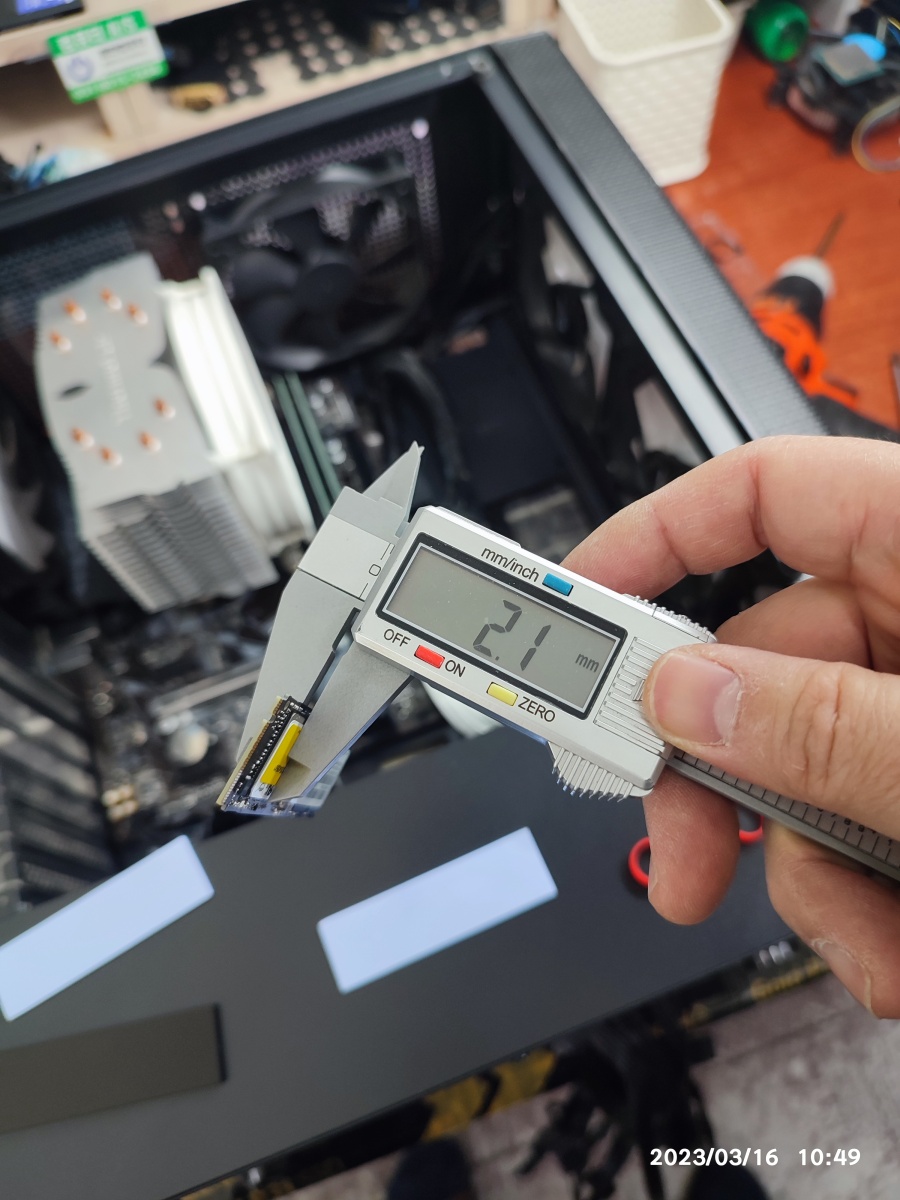

1. PM9A1 콘트롤러의 두께입니다. 2.1mm

PM9A1 콘트롤러의 두께는 2.1mm입니다.
PM9A1 콘트롤러의 두께는 2.1mm입니다.

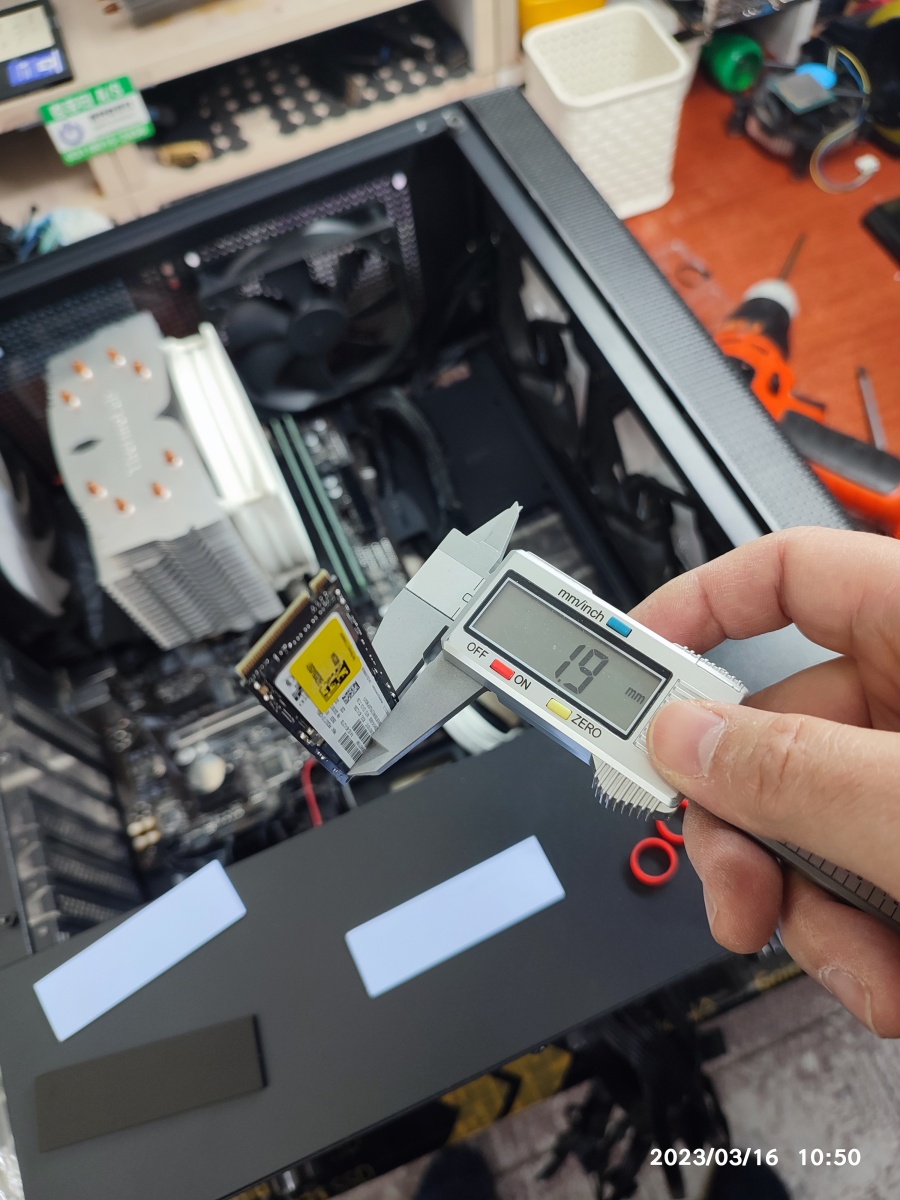

2. PM9A1 메모리 칩의 두께는 1.9mm입니다.

메모리 칩의 두께는 1.9mm입니다.
메모리 칩의 두께는 1.9mm입니다.

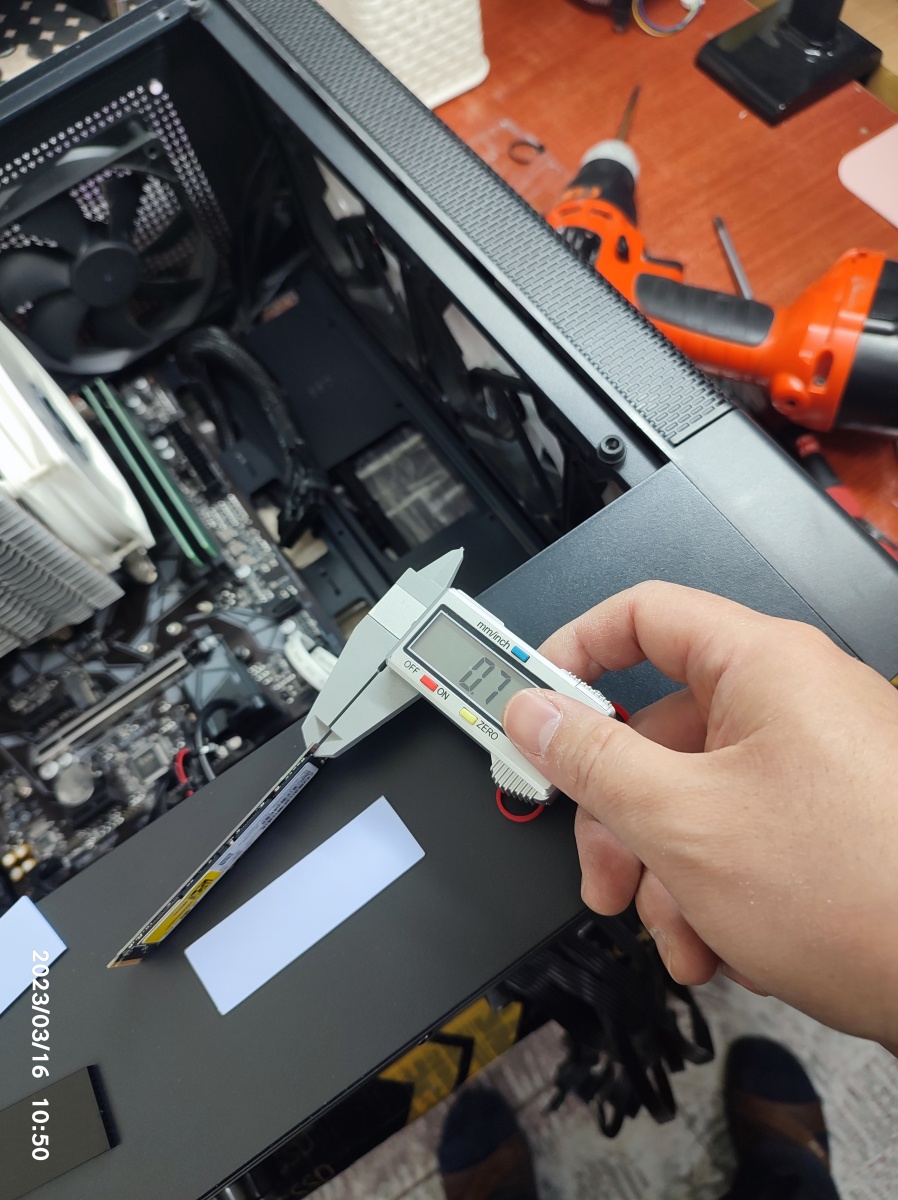

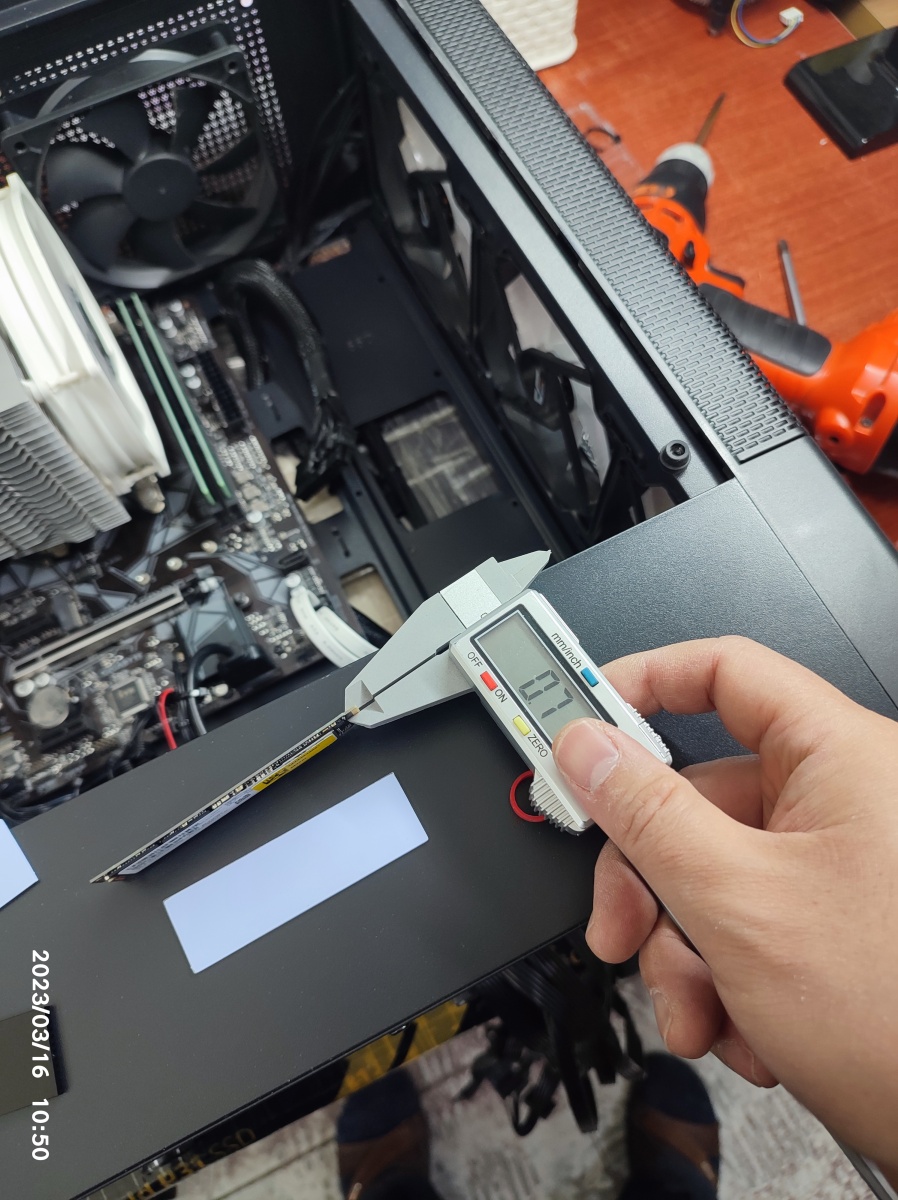

3. PM9A1 PCB 기판의 두께는 0.7mm입니다.

PCB 기판의 두께는 0.7mm입니다.

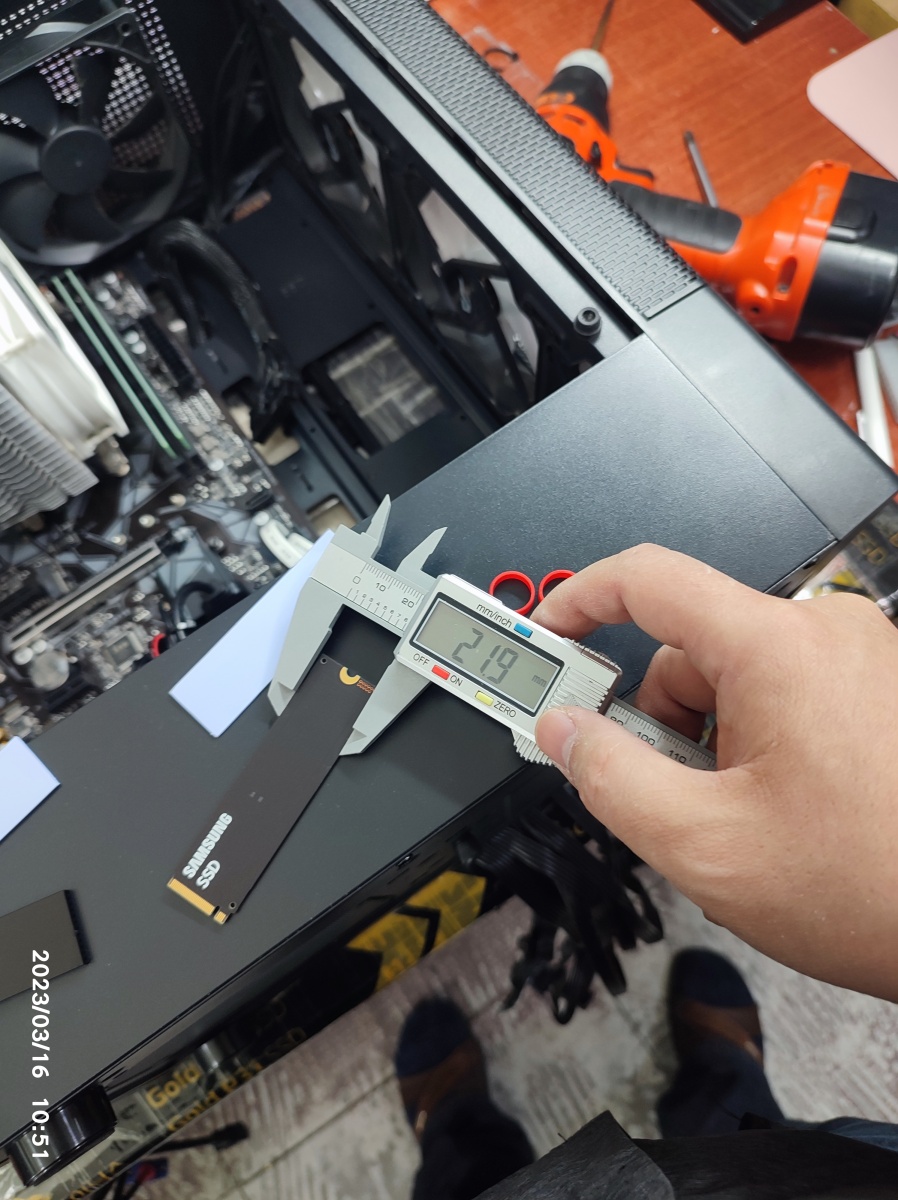

4. PM9A1 PCB의 너비는 21.9mm입니다.

M.2 SSD의 PCB 기판의 너비는 22mm정도 나오네요.





콘트롤러와 메모리 칩의 두께 차이가 있을 수 있어서 칩의 두께를 측정해봤는데요. 별 차이가 없네요. 두께에 맞춰서 서멀패드도 얇은 서멀패드와 두꺼운 서멀패드로 높낮이를 맞춰서 보완하려고 했는데, 양쪽 칩 두께가 거의 비슷해서 큰 의미는 없을 거 같습니다.





[ 관련 영상 ] 970, 980 EVO PLUS 2TB(대용량) 제품이 콘트롤러 칩과 메모리 칩의 두께가 달라서, 써멀패드도 칩 높이에 맞춰서, 나눠서 붙여주면 발열 해소에 도움이 된다는 영상입니다. 근데, 제 SSD는 256기가 제품이라서 그런지 콘트롤러와 메모리 칩 높이가 거의 같아서 아래의 영상처럼 나눠서 서멀패드를 붙여줄 필요는 없을 거 같습니다.

콘트롤러 칩의 두께와 메모리 칩의 두께가 달라서, 서멀패드의 두께를 다르게 붙여야 발열 해소에 도움된다는 영상입니다.
