금일 컴퓨터가 안켜지는 증상으로 내방을 해주신 고객님의 파워선입니다.

(동의어) 전원케이블, 전원선, 파워케이블



일단, 전원선을 같이 가지고 내방을 해주시는 고객님이 드문 편인데 ...

다행히도 전원선을 가지고 내방을 해주셔서

컴퓨터의 문제를 진단하는데 많은 도움이 됐습니다.



전원선은 저렇게 테스트기로 찍어보지 않더라도

전원선을 사용했을 때, 컴퓨터가 켜지지 않았음으로

손쉽게 고장유무를 판별할 수 있었습니다.



손님께서 가져오시면 케이블은 굵기가 매우 얇고

케이블의 끝부분의 꺾이는 부분에서 단선이

생겼을 것으로 추정이 됩니다.







불량난 전원케이블입니다.





전원케이블의 내선을 잘라보았는데

전선의 굵기와 갯수가 적어서 놀랐습니다.





내선의 단면인데요. 거의 전선이 보이질 않습니다.





조금 벌려보아도 거의 보이질 않네요.



케이블이 얇으며 형태가 고르지 않았습니다.

특히나 접지(녹색케이블)의 연선은 특히나 전선의 모양이 고르지 않으며

케이블의 색상이 전선의 특유의 색상보다는 검게 보입니다.

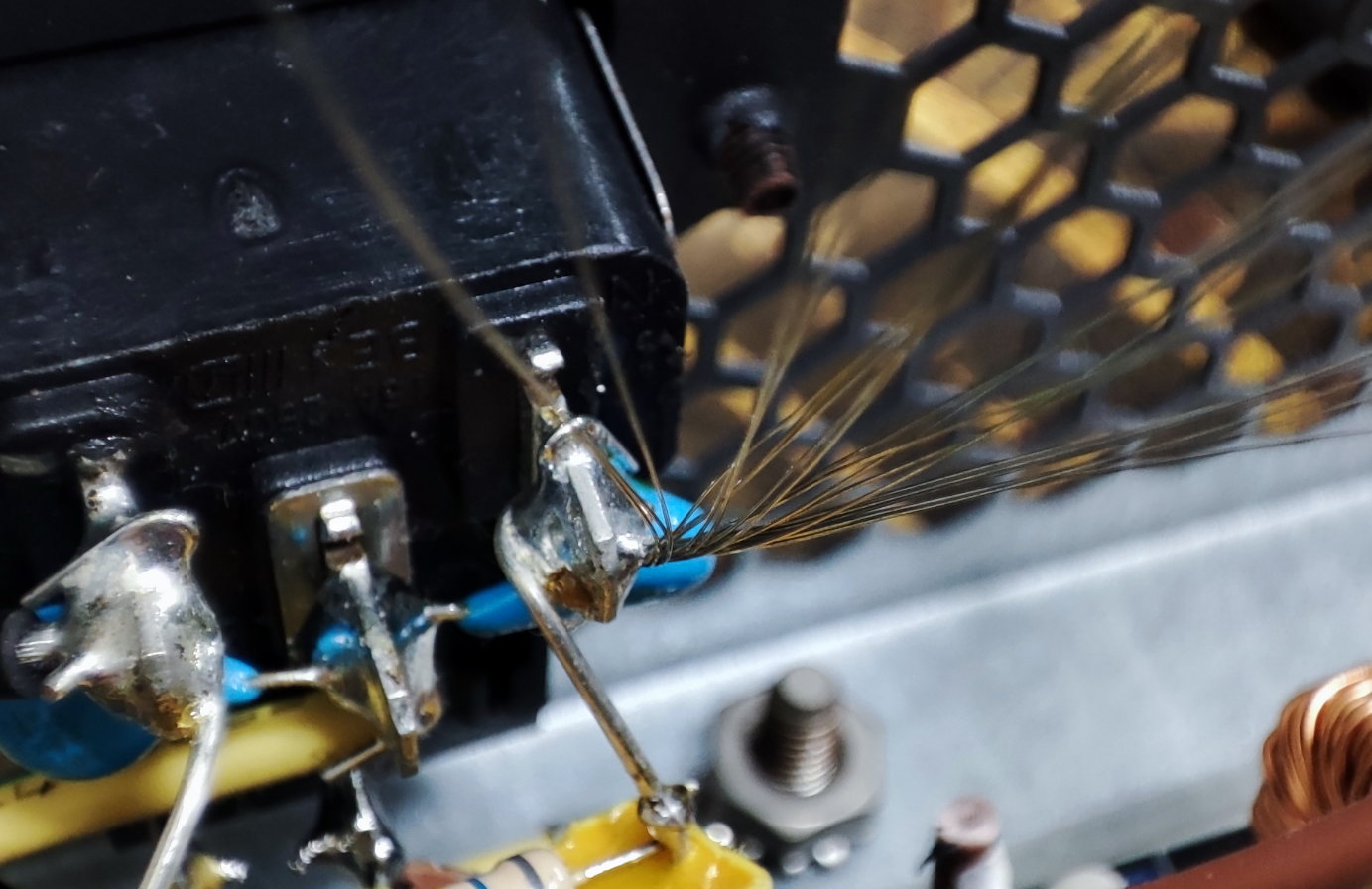

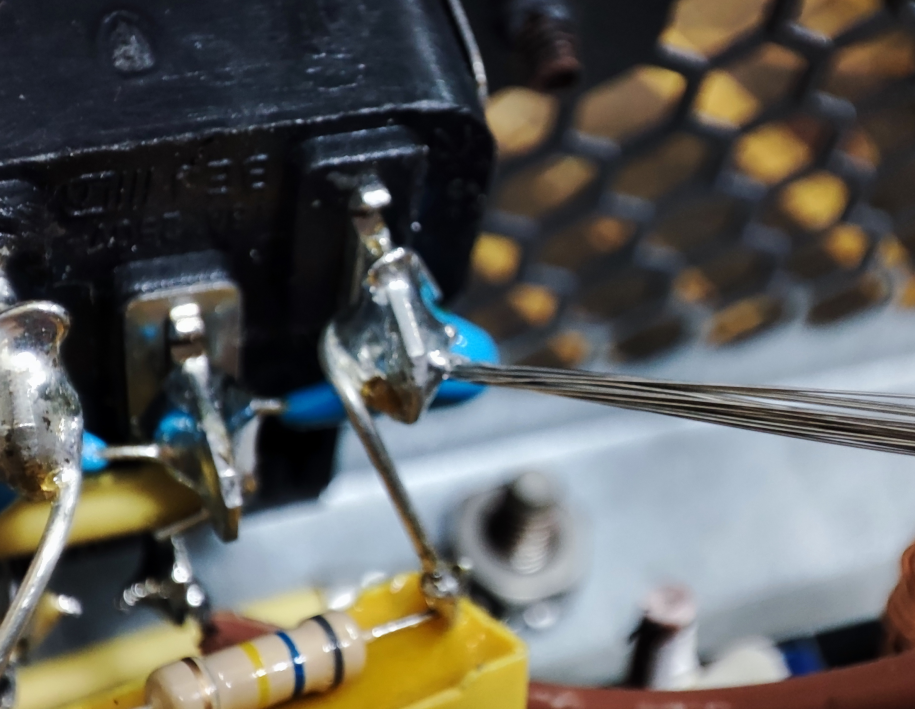

컴퓨터 파워서플라이(전원공급장치)에 연결되는 케이블의 끝부분입니다.



끝부분의 단면입니다.



역시나 내부 전선이 잘 안 보일 정도로 소량의 케이블만 들어있습니다.









몇가닥 정도될까 싶어서 ...





바닥에 놓고 갯수를 세보았는데요.

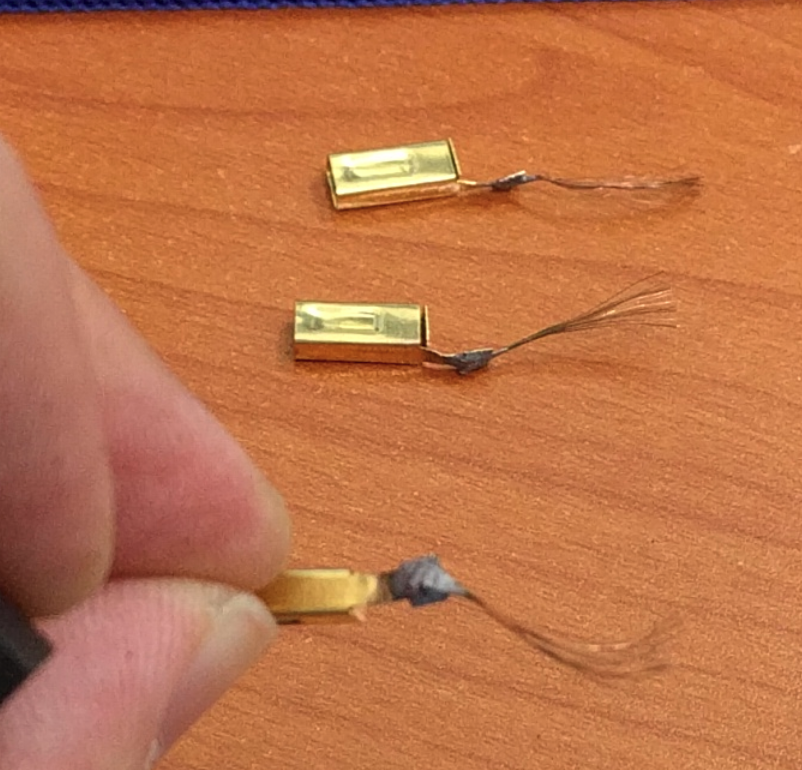

케이블피복의 단면과 피복 안에 들어있던 전선 가닥도 분리해냈습니다.







총 21가닥이 연선이 들어있네요.





위의 케이블만으로는 얼마나 얇은지 알기가 어려우니

대조군으로 삼성전자에서 사용하는 전원선을 같이 분해해보았습니다.









삼성컴퓨터에 사용되는 전원선입니다.

꼭, 삼성제품이라서 좋은 것은 아니고요.



아무래도 대기업이기 때문에 규격을 잘 맞춰서

납품을 받았을 것이라서 품질이 안정적이지 않을까? 생각합니다.



저가형 파워서플라이에 들어있는 벌크형 파워케이블은 불량률이 높은편이고

(특히, 전원케이블이 비교적 얇은 경우)



중고가형 파워서플라이에 들어있는 두툼한 케이블은 대기업 못지않은

좋은 케이블을 사용하리라 생각됩니다.

(파워서플라이 단가가 낮은 제품이라면 아무래도 좋은 부품을 쓰기 어려울 겁니다.)





삼성컴퓨터 전원케이블 단면입니다.

위에 얇은 전원선의 단면에 비해서

전선(연선)이 가득차 있는 걸 확인할 수 있습니다.



내부 케이블의 피복을 벗겨서 전선의 가닥수를 세어봤습니다.







총 24가닥으로 얇은 전원선과 갯수면에서는 크게 차이가 나지 않습니다만

한 가닥의 굵기가 차이가 많이 납니다.

얇은 케이블은 전선이 흐물거려서 다루기가 어렵고

삼성 케이블은 전선의 두께가 있어서 탄력이 있습니다.

(위의 사진을 서로 비교해보셔도 유관상으로도 차이가 보입니다.)

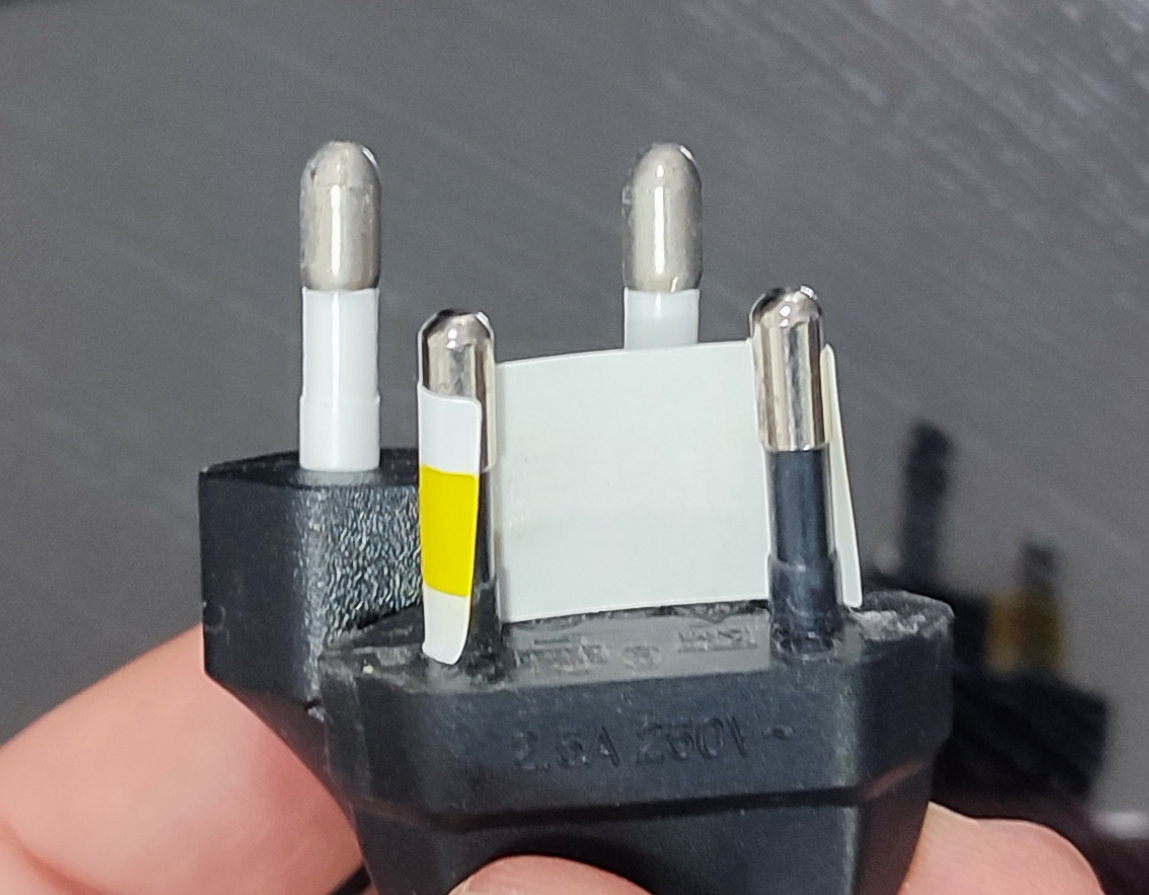

얇은 전원선은 220V 연결 코드쪽 인근에서 불량이 난 것으로 보입니다.

(사실은 불량난 부분을 찾아보는 동영상이 조금 더 있습니다.

저 아래의 상태에서 반을 더 잘라서 잘린 부분 통전테스트를 했는데

잘린 양쪽 모두 통전이 되는 바람에 원인을 찾지 못했습니다.

마침 구간을 자른 부분에서 단선이 났었지 않을까 싶습니다.)

=> 추가 영상 업로드 완료







추가영상













위의 동영상은 유튜브에 처음으로 올린 동영상인데요. ^^



최근에 다음 블로그 (티스토리) 에 동영상을 올렸다가

동영상 규제(광고글?)에 걸려서 이번에는 유튜브에 올려봐야겠다고 생각해서

유튜브에 올렸는데 ... 앞으로는 유튜브를 자주 활용해야겠다는 생각이 듭니다.



유튜브 자체적으로 동영상 편집이 가능한데

왠만한 동영상 편집 프로그램보다 간단하고

무료로 사용이 가능하고 유용한 기능이 많네요. ^^



동영상을 녹화하면서 대화하듯이 이야기하는 것이 쉽지는 않네요.

영상을 찍으면서 설명을 하도록 조금 더 노력을 해봐야겠습니다.
